第4节 简单机械（杠杆作图）

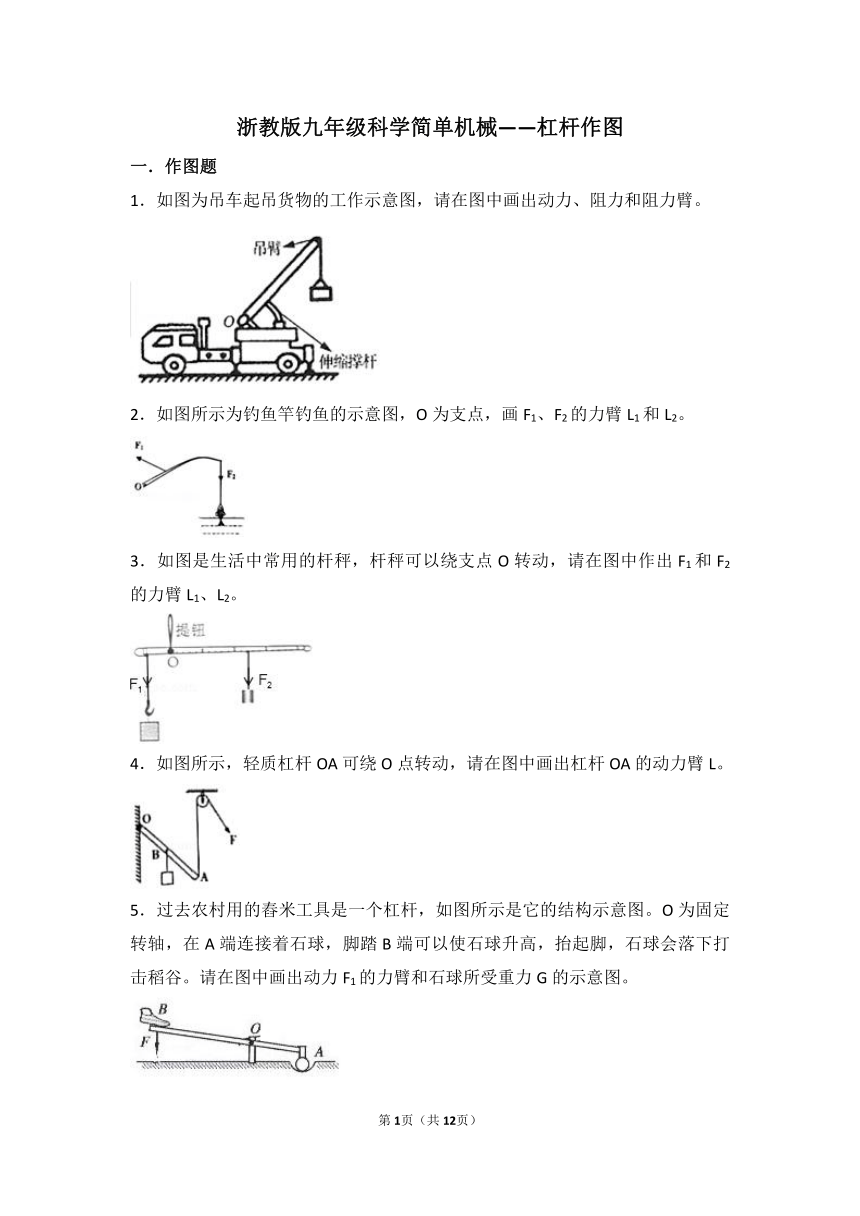

浙教版九年级科学简单机械——杠杆作图
一．作图题
1．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。
2．如图所示为钓鱼竿钓鱼的示意图，O为支点，画F1、F2的力臂L1和L2。
3．如图是生活中常用的杆秤，杆秤可以绕支点O转动，请在图中作出F1和F2的力臂L1、L2。
4．如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。
5．过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图。

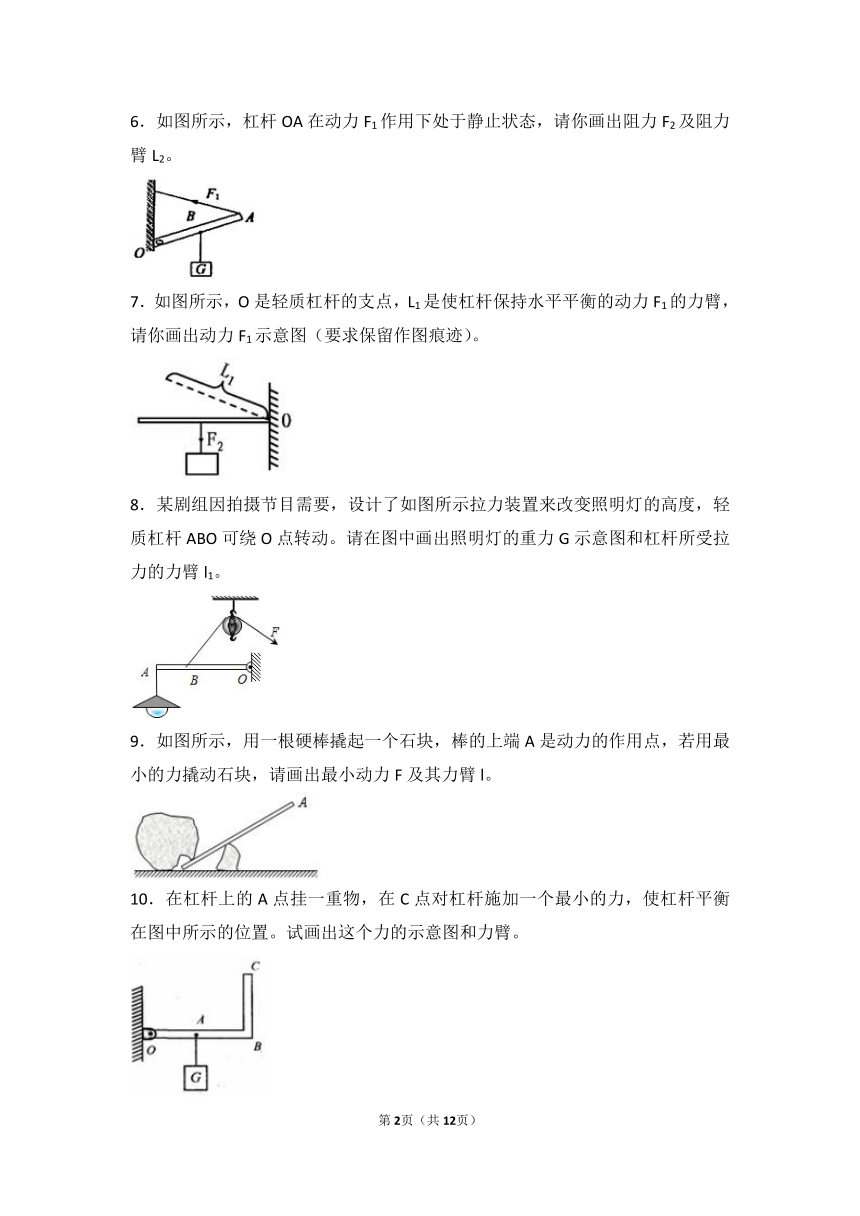

6．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
7．如图所示，O是轻质杠杆的支点，L1是使杠杆保持水平平衡的动力F1的力臂，请你画出动力F1示意图（要求保留作图痕迹）。
8．某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动。请在图中画出照明灯的重力G示意图和杠杆所受拉力的力臂l1。
9．如图所示，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，若用最小的力撬动石块，请画出最小动力F及其力臂l。
10．在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。试画出这个力的示意图和力臂。

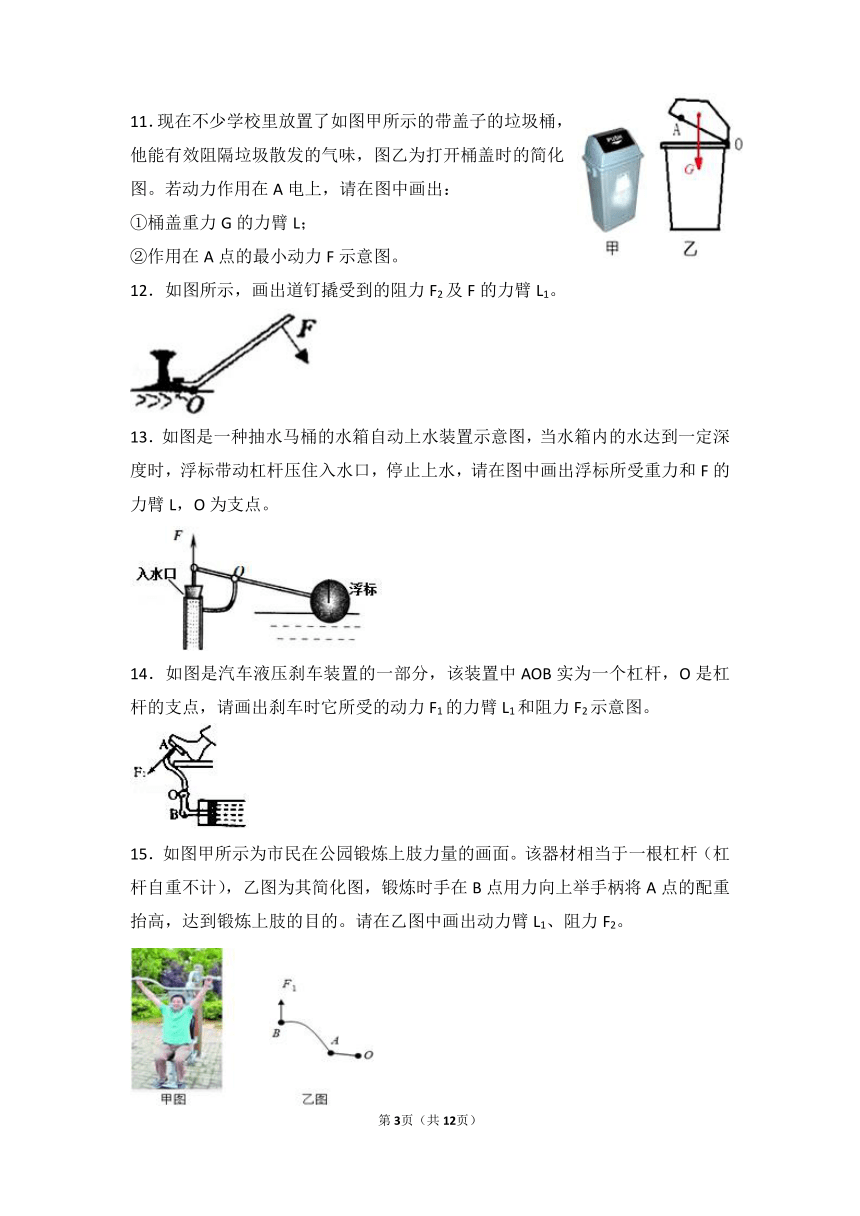

11．现在不少学校里放置了如图甲所示的带盖子的垃圾桶，他能有效阻隔垃圾散发的气味，图乙为打开桶盖时的简化图。若动力作用在A电上，请在图中画出：
①桶盖重力G的力臂L；
②作用在A点的最小动力F示意图。
12．如图所示，画出道钉撬受到的阻力F2及F的力臂L1。
13．如图是一种抽水马桶的水箱自动上水装置示意图，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水，请在图中画出浮标所受重力和F的力臂L，O为支点。
14．如图是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1的力臂L1和阻力F2示意图。
15．如图甲所示为市民在公园锻炼上肢力量的画面。该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的。请在乙图中画出动力臂L1、阻力F2。

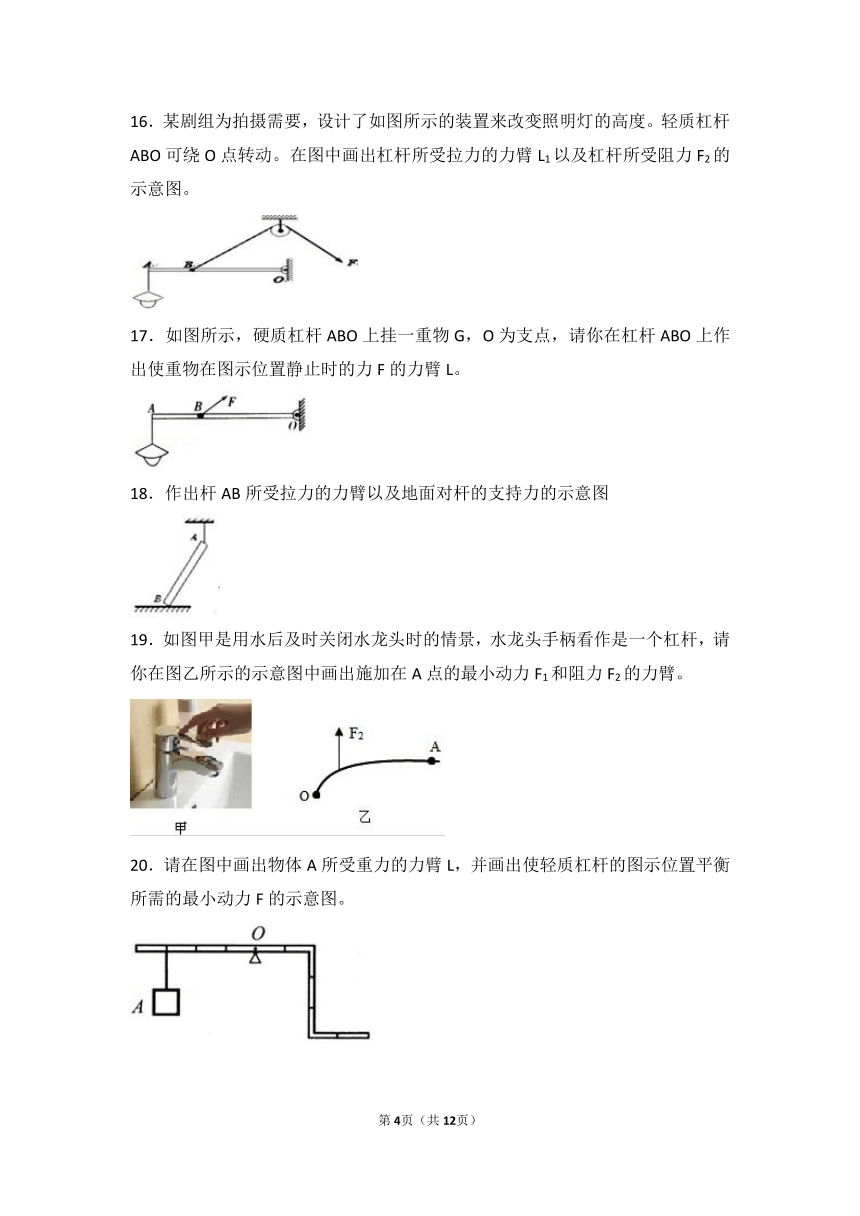

16．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度。轻质杠杆ABO可绕O点转动。在图中画出杠杆所受拉力的力臂L1以及杠杆所受阻力F2的示意图。
17．如图所示，硬质杠杆ABO上挂一重物G，O为支点，请你在杠杆ABO上作出使重物在图示位置静止时的力F的力臂L。
18．作出杆AB所受拉力的力臂以及地面对杆的支持力的示意图
19．如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1和阻力F2的力臂。
20．请在图中画出物体A所受重力的力臂L，并画出使轻质杠杆的图示位置平衡所需的最小动力F的示意图。
21．如图是阳阳同学做俯卧撑时的示意图，他重500N，A点为重心。请画出以O点为支点时重力G的力臂l和水平地面对手的支持力F的示意图。
22．请根据要求作图，并保留作图痕迹。
杠杆可绕固定点O转动，在一个最小力F的作用下，在图甲所示位置保持静止，请在图中画出拉力F的示意图及其力臂l。
23．如图，用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。
24．旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
25．如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图。
26．如图所示，一根木棒以O点为支点撬动木块，画出作用在A点最小动力F1，并画出阻力的力臂L2。
27．如图甲所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，乙图是该订书机的简化示意图，请在图乙中画出阻力臂L2和人手在A点施加的最小动力F1。
28．如图所示是小明为新装的空调室外机设计的支架，支架可以看作杠杆，以O为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请从P孔处画出铁线到墙的连线，并画出铁线拉力F的力臂l。
29．在图中O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
30．如图所示，在杠杆 AB 上挂了一个重为 G 的物体，为使杠杆在图中的位置静止。请画出重力G的示意图、杠杆受到最小的动力F和F的力臂L。
浙教版九年级科学简单机械——杠杆作图答案
一．作图题（共30小题）
1．
。　
2．
　
3．
　
4．
　
5．
　
6．
　
7．
8．
　
9．
　
10．
　
11．
12．
。　
13．
14．
　
15．
　
16．
　
17．
　
18．
　
19．
。　
20．
　
21．
　
22．
　
23．
24．
　
25．
。　
26．
　
27．
28．
。　
29．
　
30．
。
