九年级物理15.5串、并联电路电流的规律同步练习及答案

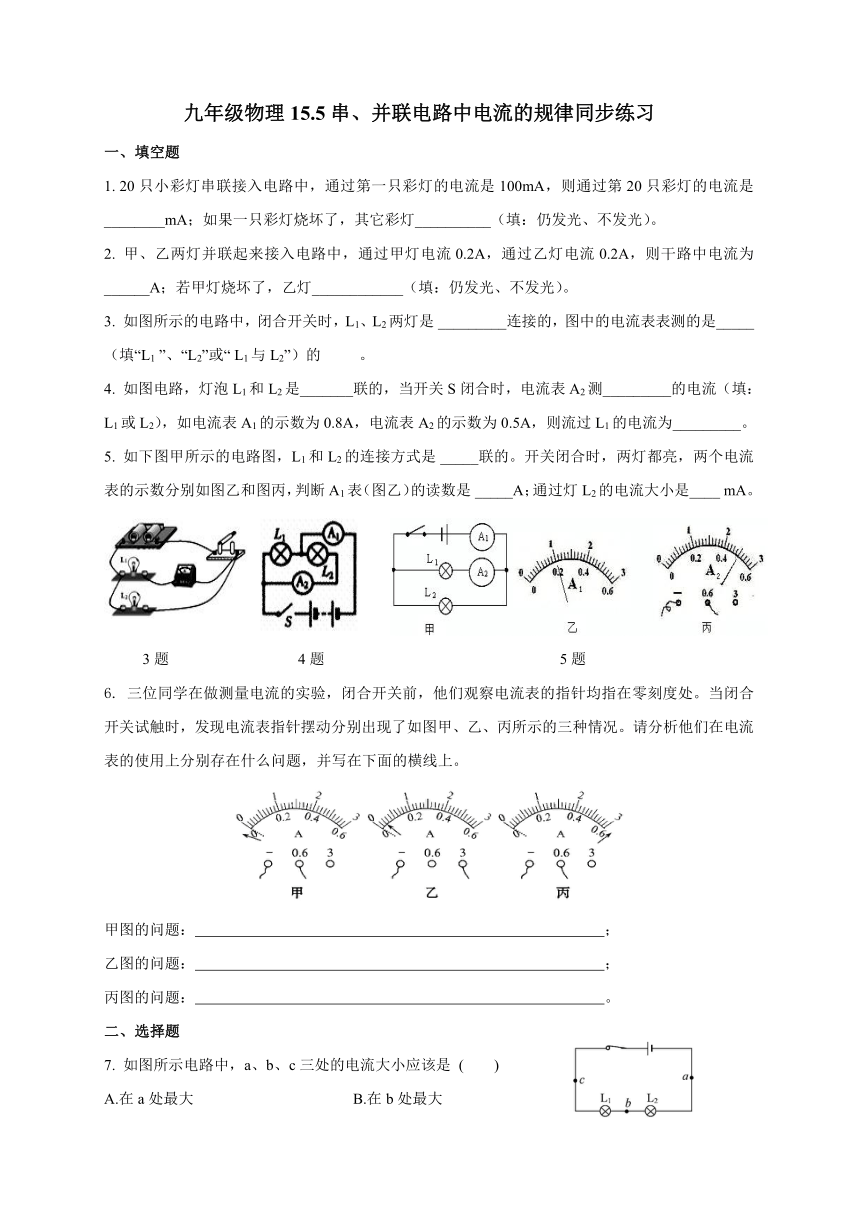

九年级物理15.5串、并联电路中电流的规律同步练习
一、填空题
1. 20只小彩灯串联接入电路中，通过第一只彩灯的电流是100mA，则通过第20只彩灯的电流是________mA；如果一只彩灯烧坏了，其它彩灯__________（填：仍发光、不发光）。
2. 甲、乙两灯并联起来接入电路中，通过甲灯电流0.2A，通过乙灯电流0.2A，则干路中电流为______A；若甲灯烧坏了，乙灯____________（填：仍发光、不发光）。
3. 如图所示的电路中，闭合开关时，L1、L2两灯是?_________连接的，图中的电流表表测的是_____
（填“L1 ”、“L2”或“ L1与L2”）的???????? 。
4. 如图电路，灯泡L1和L2是_______联的，当开关S闭合时，电流表A2测_________的电流（填：L1或L2），如电流表A1的示数为0.8A，电流表A2的示数为0.5A，则流过L1的电流为_________。
5. 如下图甲所示的电路图，L1和L2的连接方式是?_____联的。开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表（图乙）的读数是?_____A；通过灯L2的电流大小是____?mA。
6. 三位同学在做测量电流的实验，闭合开关前，他们观察电流表的指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲图的问题：　 ；
乙图的问题：　 ；
丙图的问题：　 。
二、选择题
7. 如图所示电路中，a、b、c三处的电流大小应该是 (　　)
A.在a处最大 B.在b处最大

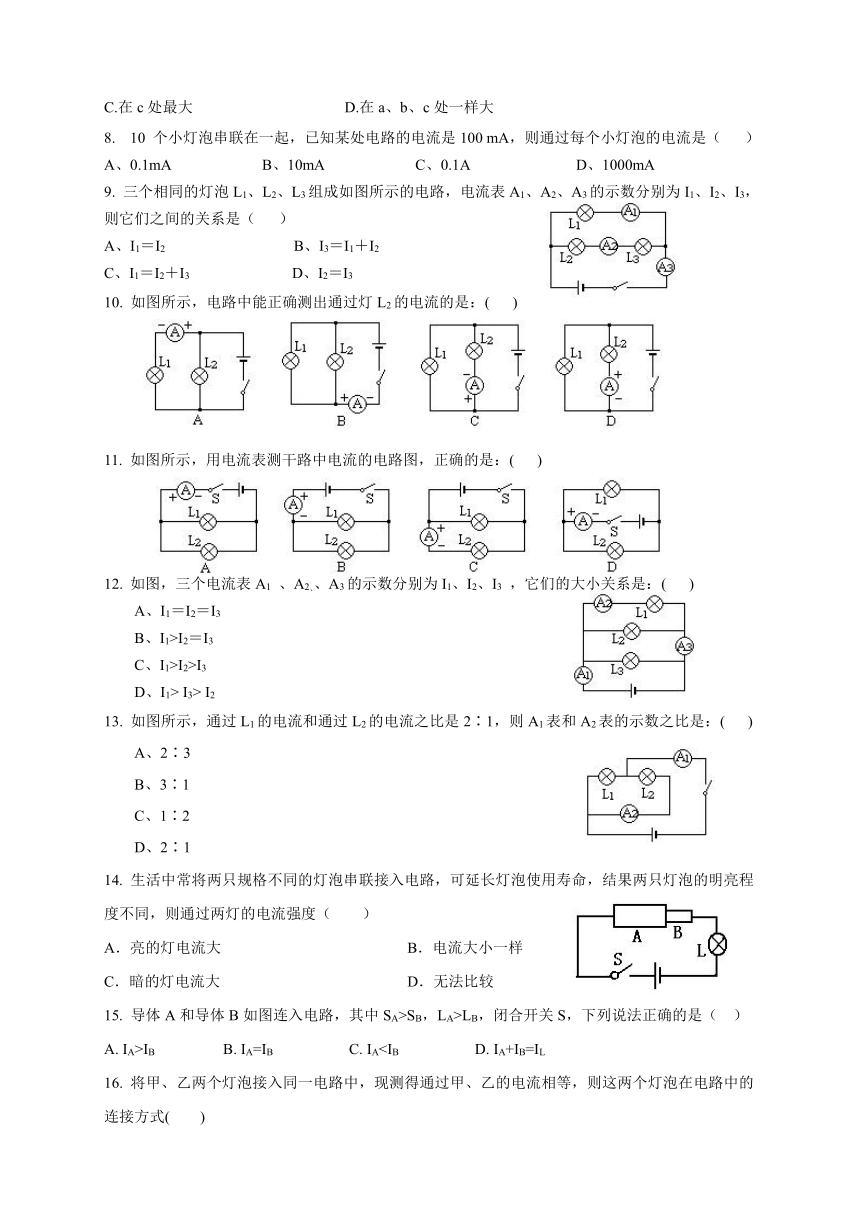

C.在c处最大 D.在a、b、c处一样大
10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A、0.1mA B、10mA C、0.1A D、1000mA
9. 三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A、I1＝I2 B、I3＝I1＋I2
C、I1＝I2＋I3? D、I2＝I3
10. 如图所示，电路中能正确测出通过灯L2的电流的是：( )
11. 如图所示，用电流表测干路中电流的电路图，正确的是：( )
如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是：( )
A、I1＝I2＝I3
B、I1>I2＝I3
C、I1>I2>I3
D、I1> I3> I2
13. 如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：( )
A、2∶3
B、3∶1
C、1∶2
D、2∶1
14. 生活中常将两只规格不同的灯泡串联接入电路，可延长灯泡使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（　　）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较
15. 导体A和导体B如图连入电路，其中SA>SB，LA>LB，闭合开关S，下列说法正确的是（ ）
A. IA>IB B. IA=IB C. IA16. 将甲、乙两个灯泡接入同一电路中，现测得通过甲、乙的电流相等，则这两个灯泡在电路中的连接方式(　　)

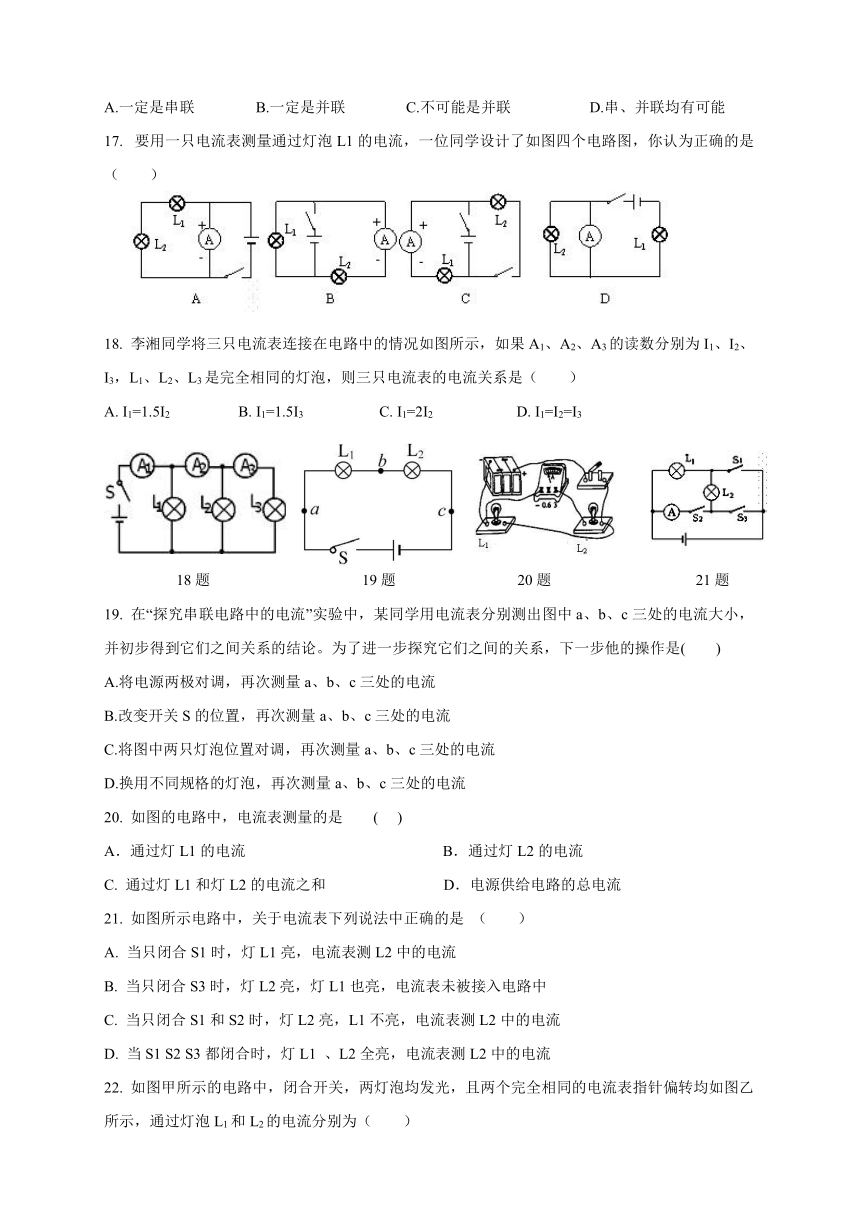

A.一定是串联 B.一定是并联 C.不可能是并联 D.串、并联均有可能
17. ?要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图四个电路图，你认为正确的是（ ）
18. 李湘同学将三只电流表连接在电路中的情况如图所示，如果A1、A2、A3的读数分别为I1、I2、I3，L1、L2、L3是完全相同的灯泡，则三只电流表的电流关系是（　　）
A. I1=1.5I2 B. I1=1.5I3 C. I1=2I2 D. I1=I2=I3
19. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是(　　)
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
20. 如图的电路中，电流表测量的是 (??? )
A．通过灯L1的电流?????????? B．通过灯L2的电流
C. 通过灯L1和灯L2的电流之和? D．电源供给电路的总电流
21. 如图所示电路中，关于电流表下列说法中正确的是 （ ）
A. 当只闭合S1时，灯L1亮，电流表测L2中的电流
B. 当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中
C. 当只闭合S1和S2时，灯L2亮，L1不亮，电流表测L2中的电流
D. 当S1 S2 S3都闭合时，灯L1 、L2全亮，电流表测L2中的电流
22. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A 1.2A B．0.3A 0.3A
C．1.2A 0.3A D．1.5A 0.3A
23. 如图所示的四个电路图与实物电路对应的是（　　）
三、实验题
24. 小祥和小敏一起做“探究并联电路中电流的规律”实验．
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是　　__________（选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是　_____　（选填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：　_______　（只写表达式）．小敏指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：　_____________________　．
位置
A
B
C
电 流/A
0.30
0.24
0.54
25. 某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2读数如图乙，则A1的读数是_______A；A2的读数是_______A．
四、作图题
26. 灯泡L1、L2并联，电流表测L2的电流，用笔画线代替导线连接电路。
27. 灯泡L1、L2并联，电流表测干路电流，用笔画线代替导线连接电路。
九年级物理15.5串、并联电路中电流的规律同步练习答案
一、填空题
1. 100mA 不发光 2. 0.4A 仍发光 3. 并联 L1 4. 并联 L2 0.3A
5. 并 1 500 6. 电流表正负接线柱接反了 电流表量程选择太大 电流表量程选择太小
二、选择题
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
D
C
B
D
B
D
B
B
B
D
C
A
D
B
B
C
A
三、实验题
24. （1）C （2）电路改接如下图 L1 （3）IC=IA+IB 更换规格不同的灯泡重复实验
25. 0.5 1.6
26. 答案如右图
27. 答案如右图
