9.1 科学探究：杠杆的平衡条件

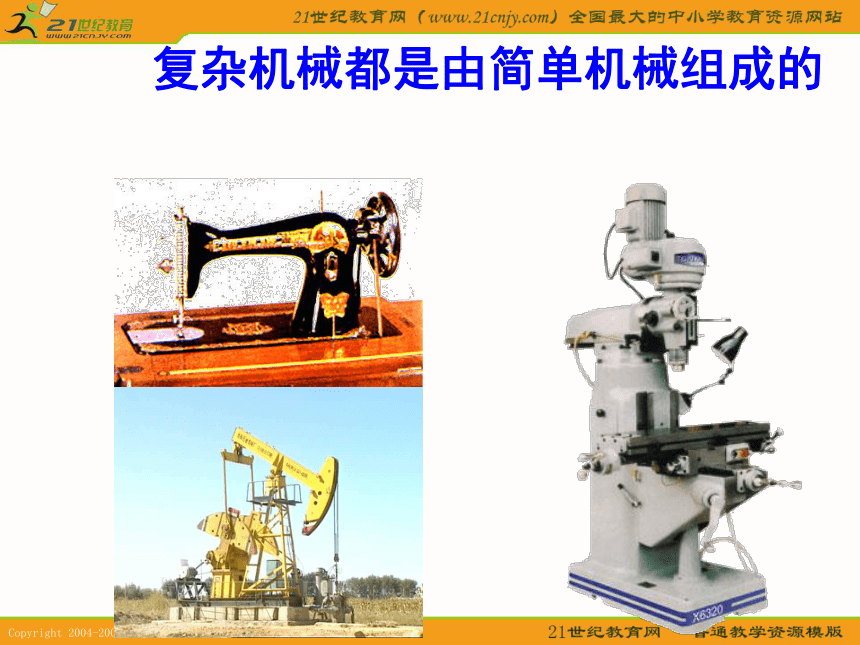

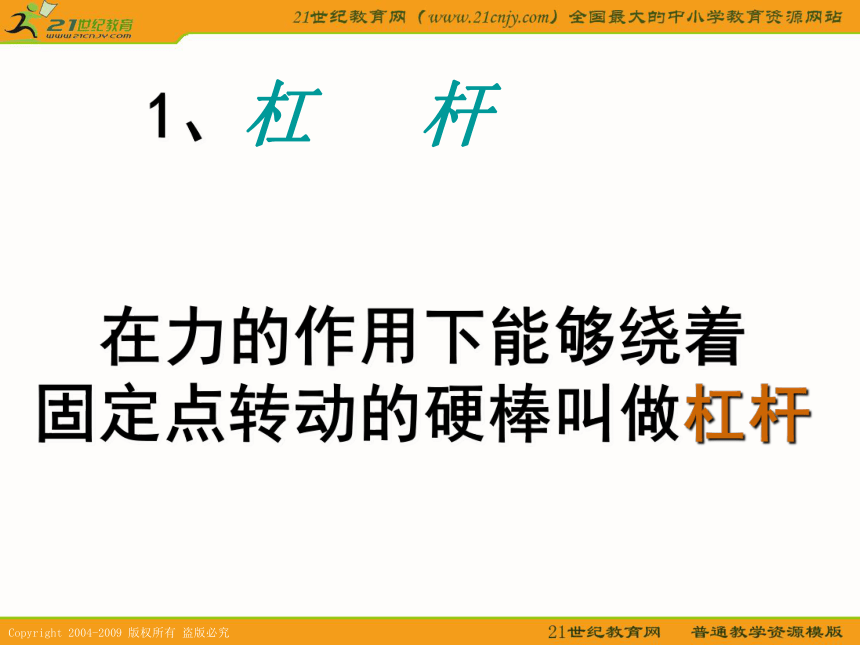

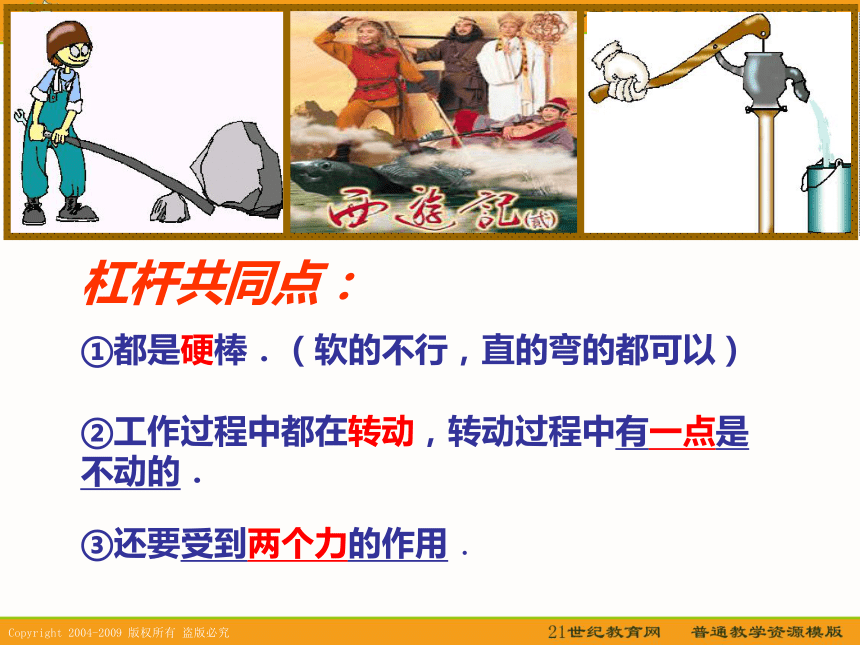

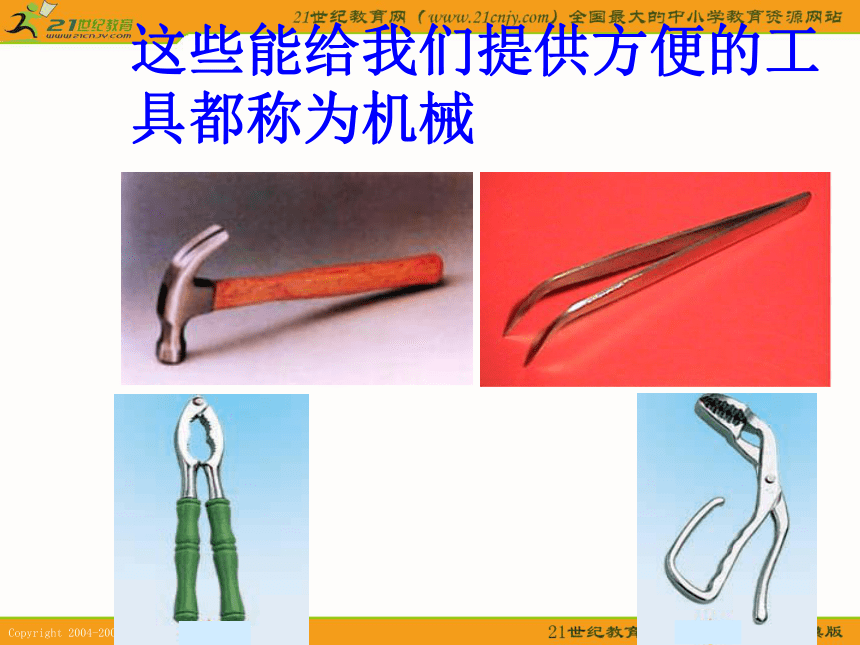

课件21张PPT。第九章 机械与人第一节 杠杆的平衡原理这些能给我们提供方便的工具都称为机械 复杂机械都是由简单机械组成的①都是硬棒．（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③还要受到两个力的作用．1、杠 杆在力的作用下能够绕着
固定点转动的硬棒叫做杠杆捣谷的舂古代的杠杆汲水的桔槔古代的杠杆讨论：在现实生活中，还哪些是杠杆的实例呢木棒在撬石头的过程中时怎样运动的？2、杠杆的五要素：支 点(o)：杠杆绕着转动的固定点动 力(F1)：促使杠杆转动的力阻 力(F2)：阻碍杠杆转动的力动力臂（L1）：从支点到动力作用线的
垂直距离阻力臂（L2）：从支点到阻力作用线的
垂直距离提问：什么是力臂？力臂是支点到力的作用线的
垂直距离。（点到直线的距离）思考讨论：1 力臂一定在杠杆上吗？2 若一力作用在杠杆上，作用点不变，
但作用方向改变，力臂是否改变？答：不是答：要改变画出下图中各力的力臂,说说你画力臂的步骤（1）确定支点 （2）画力的作用线（3）从支点向力的作用线引垂线
——即力臂3、作力臂的步骤：画出图中杠杆各力的力臂F1F1F2想一想作出下图中的动力臂和阻力臂你学到哪些知识？杠杆
什么是杠杆？
有关杠杆的几个名词
怎样找力臂？你仔细观察一下，在使用筷子和勺子的过程中体会杠杆的有关知识。课 后 思 考相 关 资 料　　给我一个支点和足够长的棍,我可以撬动整个地球。
——阿基米德再见！
