4.3 光的折射

课件19张PPT。光的折射教学设计

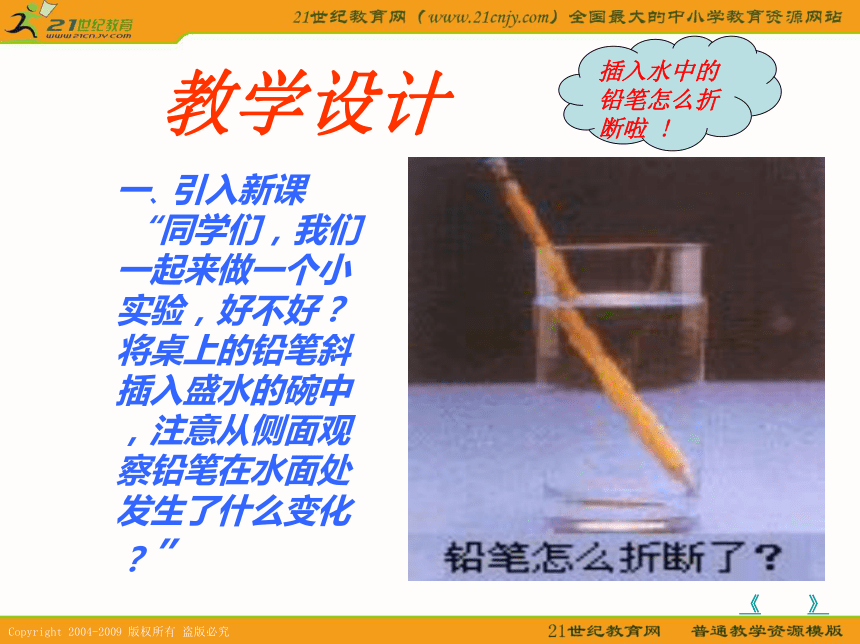

一、引入新课
“同学们，我们一起来做一个小实验，好不好？将桌上的铅笔斜插入盛水的碗中，注意从侧面观察铅笔在水面处发生了什么变化？”插入水中的铅笔怎么折断啦 !
《》哇!》光的折射入射光线折射光线法
线折射光线法
线玻璃砖 由此可见,光从空气射入玻璃上在界面上一部分光发生反射回到空气中;另一部分光射入玻璃中,并改变了原来的传播方向.
一、光的折射定义:光从一种介质斜射入另一种介质时,传播方向一般发生改变的现象。入射光线和法线的夹角 叫入射角，折射光线和法线的夹角 叫做折射角。
二、折射的有关内容：
　（1）折射光线、入射光线、法线在同一平面内
　（2）折射光线，入射光线在法线两侧．

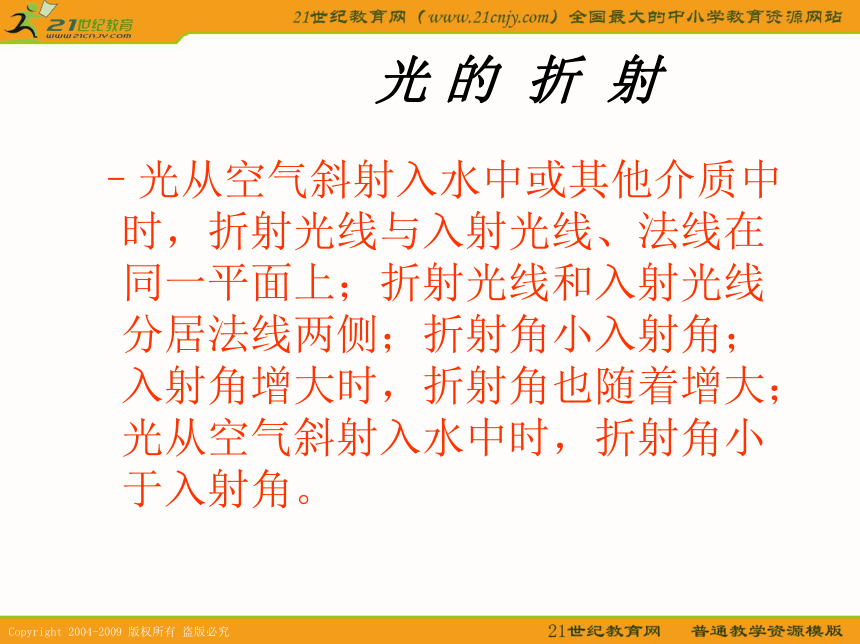

（3）折射现象中光路也可逆的。》 光 的 折 射光从空气斜射入水中或其他介质中时，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧；折射角小入射角；入射角增大时，折射角也随着增大；光从空气斜射入水中时，折射角小于入射角。

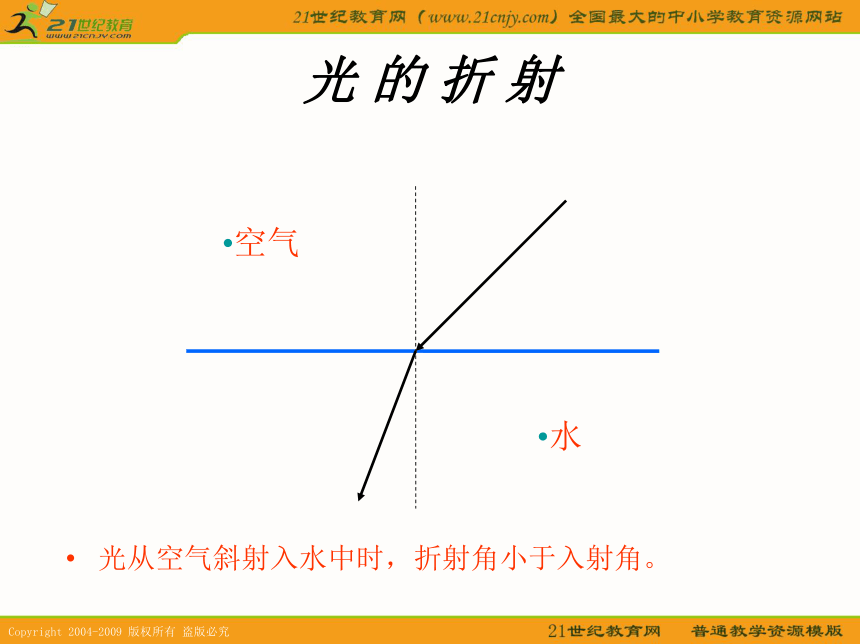

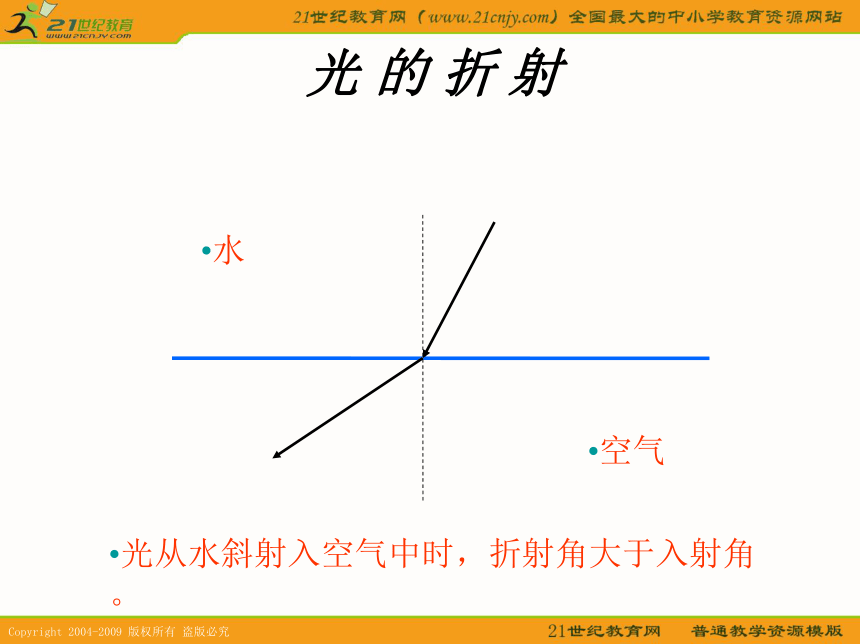

光 的 折 射光从空气斜射入水中时，折射角小于入射角。空气水光 的 折 射水空气光从水斜射入空气中时，折射角大于入射角。光 的 折 射空气水光线垂直射向介质表面时，传播方向不改变。光的折射光从光疏物质斜射入光密物质时，折射角小于入射角（折射光线靠近法线）；光从光密物质斜射入光疏物质时，折射角大于入射角（折射光线远离法线）。小结：1、光的折射：光从一种介质斜射入另一种介质时，传播方向一般会发生改变，这种现象叫做光的折射。
2、光的折射规律：三线共面，法线居中。巩固练习：1、图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线
三条光线，则___是法线，反射角为_ 度，折射角为_ 度。界面的__边是玻璃。巩固练习：2、如图6-2所示，从位于空气中的点光源S发出的光线射到水面上，照亮的水中的P点PO1S，PO2S，PO3S的三条图线中的传播，正确的是______。巩固练习：3、孩子在湖边观鱼（图6-3），这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_________，所看的是鱼的___像，（填实像或虚像），光是从____________（空气中射到水中或水中射到空气中），鱼的反射光线折射时______（靠近或偏离）法线，小孩看到鱼的水平距离比实际距离__ ??? ___，小孩看到鱼的深度比鱼所在的实际深度______ 巩固练习：4.插入水中的筷子，水里部分从水面斜着看起来是 [ ]
A.向上曲折 B.向下曲折
C.没有变化 D.与水对光线的反射有关，难以确定
5.光从空气射入水中，当入射角变化时，则 [ ］
A．反射角和折射角都发生变化
B．反射角和折射角都不变
C．反射角发生变化，折射角不变
D．折射角变化，反射角始终不变拓展延伸：海市蜃楼：　　平静的海面、大江江面、湖面、雪原、沙漠或戈壁等地方，偶尔会在空中或“地下”出现高大楼台、城廓、树木等幻景，称海市蜃楼。我国山东蓬莱海面上常出现这种幻景，古人归因于蛟龙之属的蜃，吐气而成楼台城廓，因而得名。海市蜃楼是光线在铅直方向密度不同的气层中，经过折射造成的结果。常分为上现、下现和侧现海市蜃楼。 　　　　近地面层是强逆温时空气密度随高度强烈减小，远方地平线处的楼宇等的光线经折 射进入观测者眼帘，便出现上现蜃景。 海市蜃楼乌鲁木齐市区——时而清晰可见避雷针，时而只见朦胧楼影 海市蜃楼：2006年5月7日下午1:20到2:00，“5.1”黄金周最后一天，在蓬莱“八仙过海”旅游景区以北海域，出现历时40多分钟的海市蜃楼。海市蜃楼中的高楼大厦清晰可见。 海市蜃楼 ??????????????????2002年7月4日傍晚，青岛王朝大酒店对面的海面上出现了海市蜃楼谢谢观赏！》
