2.2 电动势 19张PPT

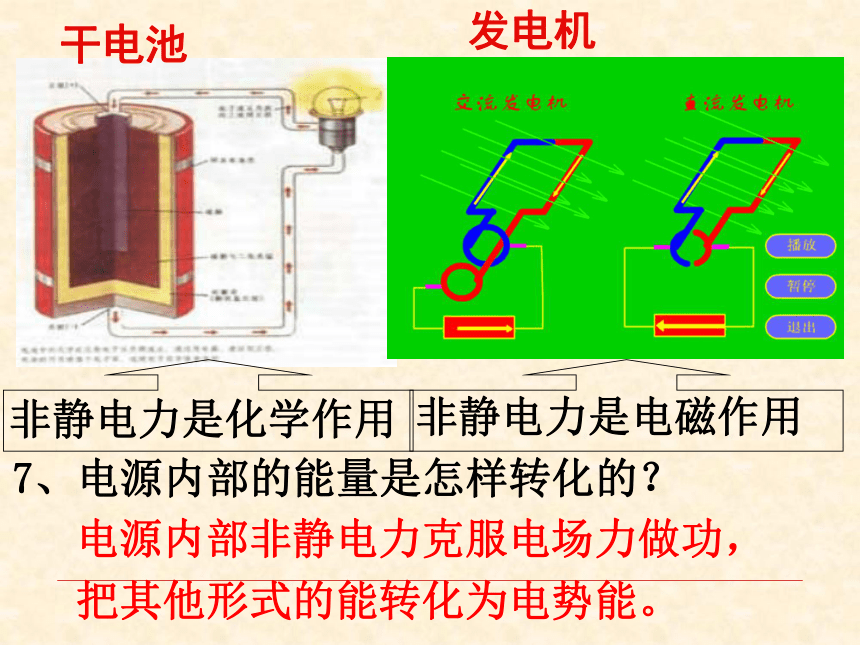

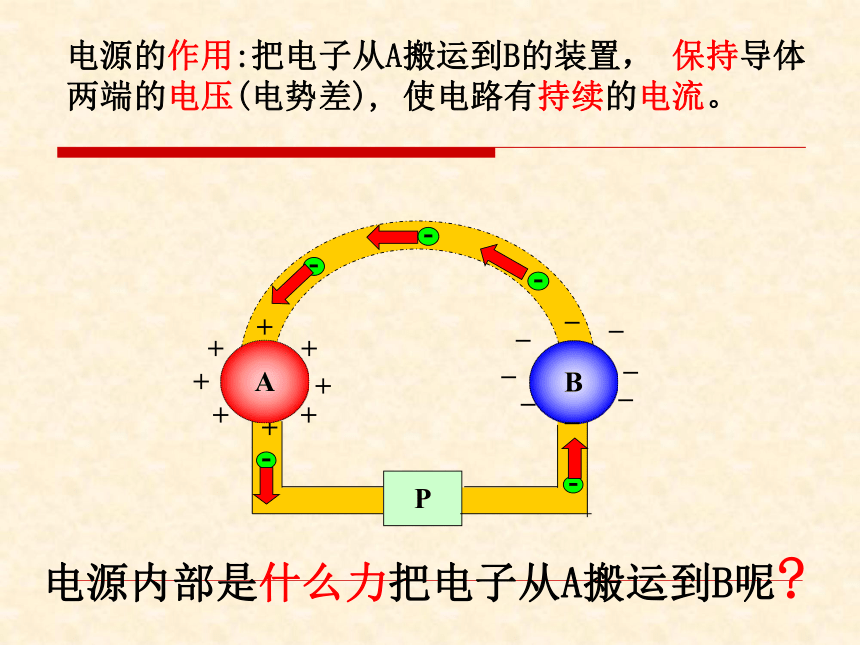

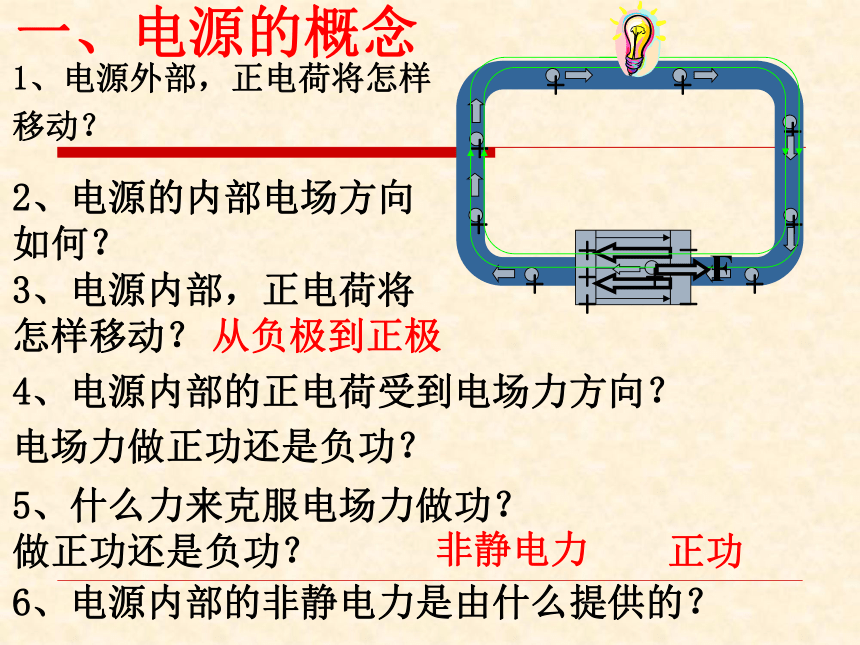

课件19张PPT。第二章 恒定电流2.2 电动势+_电源的作用:把电子从A搬运到B的装置， 保持导体两端的电压(电势差), 使电路有持续的电流。电源内部是什么力把电子从A搬运到B呢?一、电源的概念2、电源的内部电场方向如何？1、电源外部，正电荷将怎样移动？3、电源内部，正电荷将怎样移动？4、电源内部的正电荷受到电场力方向？ 电场力做正功还是负功？5、什么力来克服电场力做功？做正功还是负功？6、电源内部的非静电力是由什么提供的？从负极到正极非静电力正功干电池发电机7、电源内部的能量是怎样转化的？电源内部非静电力克服电场力做功，

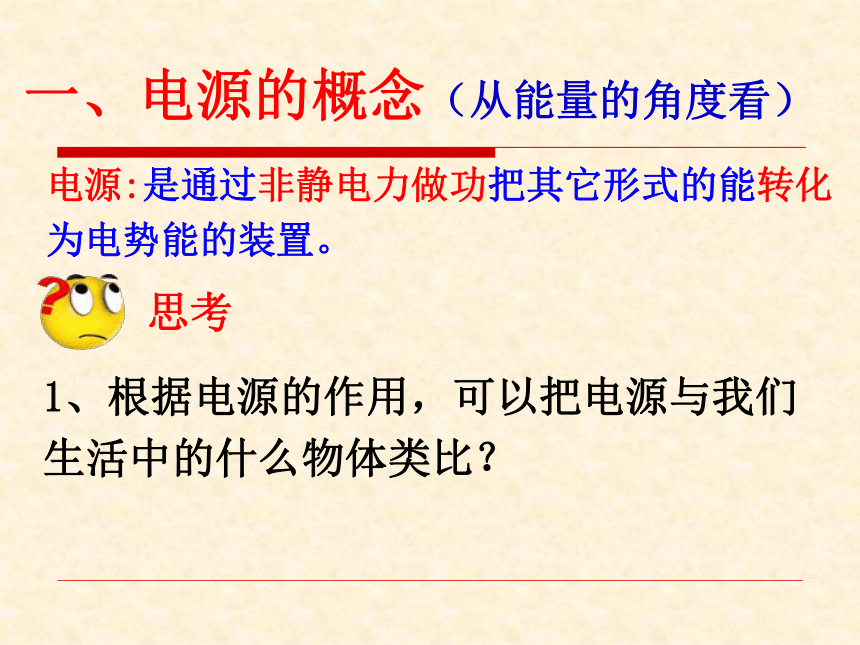

把其他形式的能转化为电势能。1、根据电源的作用，可以把电源与我们生活中的什么物体类比？电源:是通过非静电力做功把其它形式的能转化 为电势能的装置。一、电源的概念（从能量的角度看）抽水机增加水的重力势能电源增加电荷的电势能不同的抽水机
抽水的本领(举起高度)不同
使单位质量的水所增加的重力势能不同不同的电源
非静电力做功的本领不同
使单位正电荷所增加的 电势能不同抽水机电源干电池1.5V1.5V微型电池3V3V蓄电池200V6V2、不同的电源中，非静电力做功的本领相同吗？ 某干电池非静电力把2C正电荷在电源内从负极移送到正极时做3.0J的功；某蓄电池把4C正电荷在电源内从负极移送到正极时做24J的功。如何比较非静电力做功本领？二、电动势2、定义式：3、单位： 伏特（V） 1V=1J/C4、标量。方向通常规定为电源内部的电流方向，即电动势方向从电源的负极指向正极。W：非静电力做的功
q ：电荷量1、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。比值法定义物理量。该式为度量式。E与W、q无关。6、特点:由电源中非静电力的特性决定，跟电源 的体积无关, 跟电源外部电路无关。5、物理意义：反映电源把其他形式的能转化为电能本领的大小。7、测量方法：在没有接入外电路时，电源两极 间的电压。 对于理想电压表（内阻为无穷大），测量值等于电动势；对于实际电压表（内阻为有限值），测量值小于电动势。电压表内阻越小，误差越大。对于化学电池来说，电池的电动势取决于电池正负极的材料及电解液的化学性质，与电池的大小无关。不同型号的干电池，每节干电池都标记着1.5V的电动势。生活中的电池3、电池的容量:电池放电时能输出的总电荷量。
单位：A·h 或mA·h1、电源的电动势。手机待机时间长短主要和哪个参数有关?三、电源的重要参数2、电源的内阻:电源内部导体的电阻。注意：对同一种电池来说，体积越大，容量越大，内阻越小。AC 巩固练习A、电路中每通过1C的电量，电源把2J的化学能转变为电能
B、未接入电路时，铅蓄电池两极间的电压为2V
C、蓄电池在1s内将2J的化学能转变成电能
D、蓄电池将化学能转变为电能的本领比一节干电池大2、铅蓄电池的电动势为2V，这表示：ABD3、有一蓄电池,当移动1C电荷时非静电力做功是2J,该蓄电池的电动势是多少?给小灯泡供电,供电电流是0.2A,供电10min,非静电力做功是多少? E=2V W=240J 如果E=3V，I=2A，请具体说明EI的含义。
思考与讨论 某个电动势为E的电源工作时，电流为I，
乘积EI的单位是什么？从电动势的意义来考
虑，EI表示什么？作业布置 1、课本P45“问题与练习”2、3；
2、同步作业本节内容。 谢谢各位！
