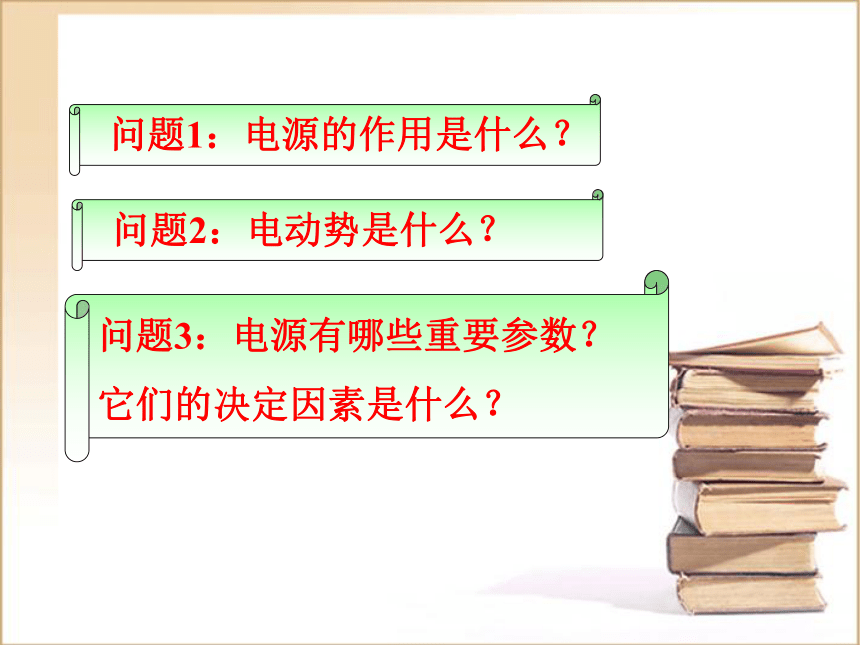

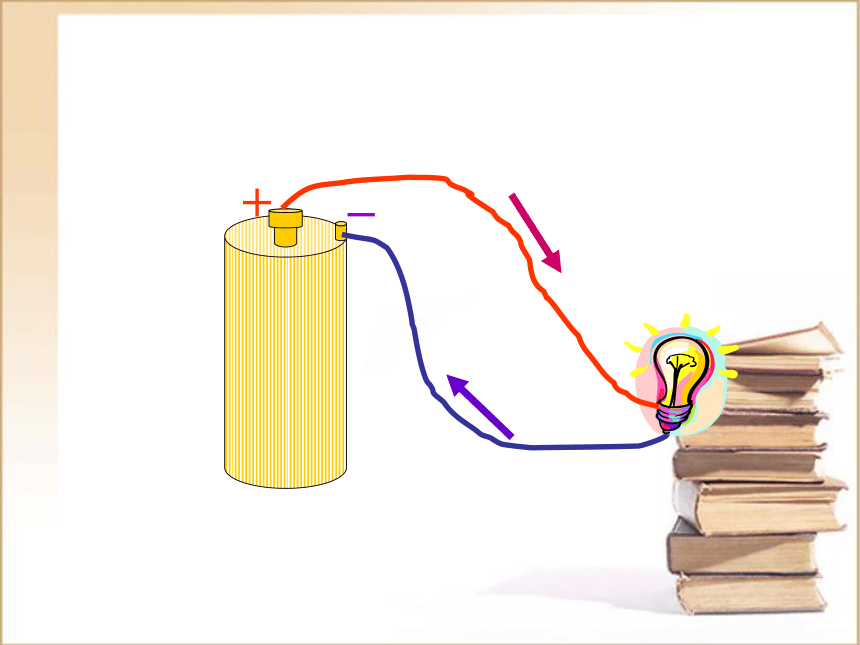

课件29张PPT。+_ 电动势问题1：电源的作用是什么？问题2：电动势是什么？电源的作用:把电子从A搬运到B的装置
保持导体两端的电压(电势差),

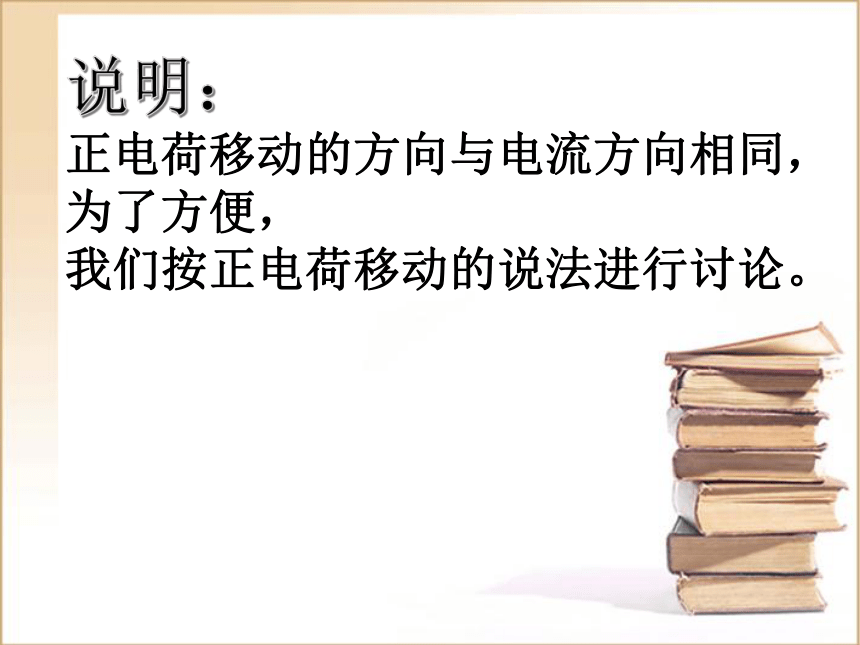

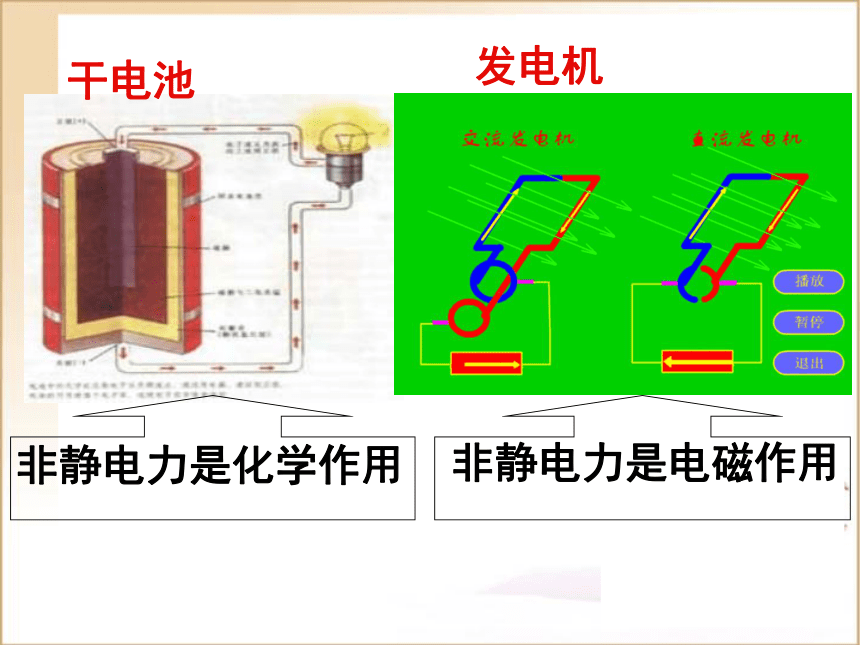

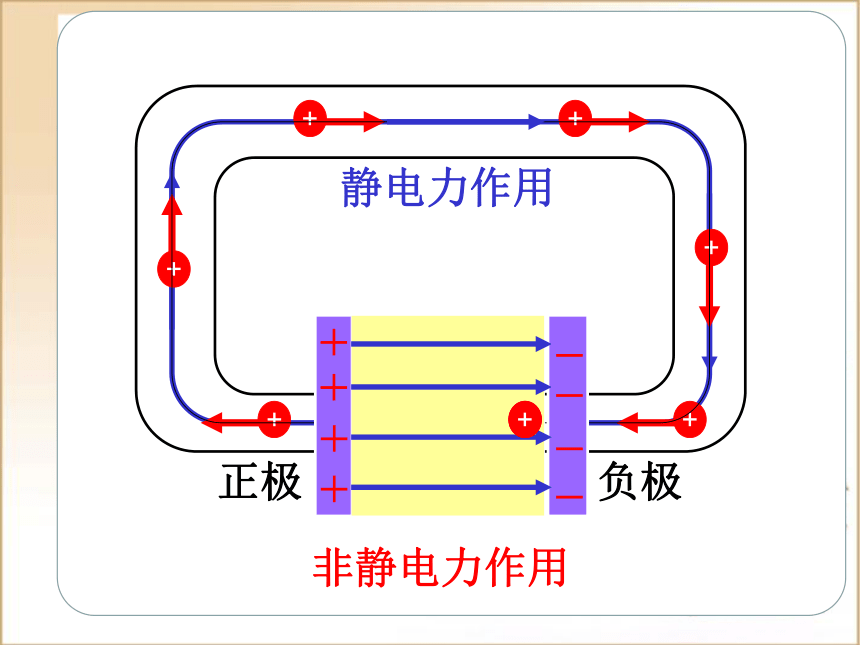

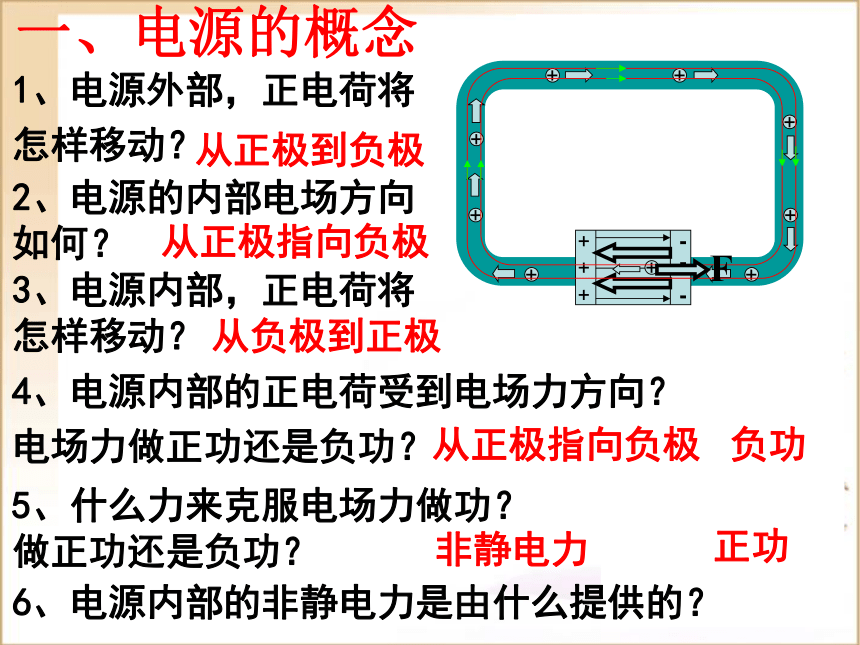

使电路有持续的电流.电源内部是什么力把电子从A搬运到B呢?说明： 正电荷移动的方向与电流方向相同， 为了方便， 我们按正电荷移动的说法进行讨论。++静电力作用非静电力作用一、电源的概念2、电源的内部电场方向如何？1、电源外部，正电荷将怎样移动？3、电源内部，正电荷将怎样移动？4、电源内部的正电荷受到电场力方向？ 电场力做正功还是负功？5、什么力来克服电场力做功？做正功还是负功？6、电源内部的非静电力是由什么提供的？从正极到负极从负极到正极从正极指向负极负功非静电力正功从正极指向负极干电池发电机电源内部的能量是怎样转化的？电源内部非静电力克服电场力做功，
把其他形式的能转化为电势能功是能量转化的量度 根据电源的作用，可以把电源与我们生活中的什么物体类比？思考一电源:是通过非静电力做功 把其它形式的能转化为电势能的装置.一、电源的概念（从能量的角度看）抽水机增加水的重力势能电源增加电荷的电势能不同的抽水机
抽水的本领(举起高度)不同
使单位质量的水所增加的重力势能不同不同的电源
非静电力做功的本领不同
使单位正电荷所增加的 电势能不同抽水机电源 不同的电源中，非静电力做功的本领相同吗？思考二 干电池
1.5V
1.5V
微型电池
250V
3V 蓄电池
200V
6V资料1
1、某种干电池非静电力把1C正电荷在电源内从负极移送到正极时做1.5J的功，把1.5J化学能转化成1.5J的电势能;
2、某种纽扣电池非静电力把1C正电荷在电源内从负极移送到正极时做3.0J的功，把3.0J化学能转化成3.0J的电势能;
3、某种蓄电池非静电力把1C正电荷在电源内从负极移送到正极时做6.0J的功，把6.0J化学能转化成6.0J的电势能;资料2
1、某种干电池非静电力把2C正电荷在电源内从负极移送到正极时做3.0J的功，把3.0J化学能转化成3.0J的电势能;
2、某种纽扣电池非静电力把3C正电荷在电源内从负极移送到正极时做9.0J的功，把9.0J化学能转化成9.0J的电势能;
3、某种蓄电池非静电力把1.5C正电荷在电源内从负极移送到正极时做9.0J的功，把9.0J化学能转化成9.0J的电势能;二、电动势电动势在数值上等于非静电力把1C的正电荷
在电源内从负极移送到正极所做的功.3、定义式：W：非静电力做的功
q ：电荷量2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。1、意义：反映电源把其他形式的能转化为电能本领的大小。6、特点:由电源中非静电力的特性决定，
跟电源的体积无关,
跟电源外部电路无关.二、电动势4、单位： 伏特（V） 1V=1J/C5、标量生活中的电池锂离子
电池禁止投
入火中标称电
压3.6V容量：
950mA.h3、电池的容量:电池放电时能输出的总电荷量
单位：安·时(A·h) 毫安·时(mA·h)1、电源的电动势手机待机时间长短和哪个参数有关?三、电源的重要参数2、电源的内阻:电源内部导体的电阻.一、电源的概念：电源是通过非静电力做功,
把其他形式能转化为电能的装置.2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二、电动势3、公式：4、单位：伏(V)1、物理意义：描述电源把其他形式的能转化
为电能本领大小的物理量.三、电源的重要参数 1、电动势 2、内阻 3、容量小结一颗纽扣电池可污染60万升水一节干电池能使一平方米土地失去利用价值能力训练题11.电源是通过 做功把 能转化为_____能的装置。电非静电力其它2.某种电池的电动势为1.2V，表明在电池内部，当化学能转化为 能，可使4C的电荷增加 的电势能。电势4.8J3．某蓄电池上标有“1.5A?h”，指的是电池的容
量，表示 。电池放电时能输出的总电荷量为1.5×3600=5400C。1、关于电源电动势，以下说法正确的是 ( )
A．由电动势E=W/q，可知E跟q成反比，电路中移送的电荷越多，电动势越小
B．由电动势E=W/q，可知E跟W成正比，电源做的功越多，电动势越大
C．由电动势E=W/q，可知电动势E的大小跟W和q的比值相等，跟W的大小和q的大小无关，由电源本身决定
D．以上说法都不对C课堂练习AC课堂练习A、电路中每通过1C的电量，电源把2J的化学能转变为电能
B、蓄电池两极间的电压为2V
C、蓄电池在1s内将2J的化学能转变成电能
D、蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）强3、铅蓄电池的电动势为2V，这表示：ABD课堂练习讨论：电动势E与电压U的区别?1、两个公式中W分别表示什么力做功?2、能量是如何转化的?中，W表示电源内部非静电力做的功
中，W表示电源外部电场力做的功其它形式能转化为电势能
E反映电源的特性电势能转化为其它形式能
U反映电场的特性3、有一蓄电池,当移动1C电荷时非静电力做功是2J,该蓄电池的电动势是多少?给小灯泡供电,供电电流是0.2A,供电10min,非静电力做功是多少? E=2VW非=240J课堂练习1、电流的形成条件：
（1）存在自由电荷;
（2）存在电压.
2、电源:把自由电子从正极搬到负极的装置.
电源的作用：提供持续的电压.
3、恒定电场:由稳定分布的电荷产生稳定的电场.
4、恒定电流:大小方向都不变的电流.
复习
