2.3 欧姆定律 16张PPT

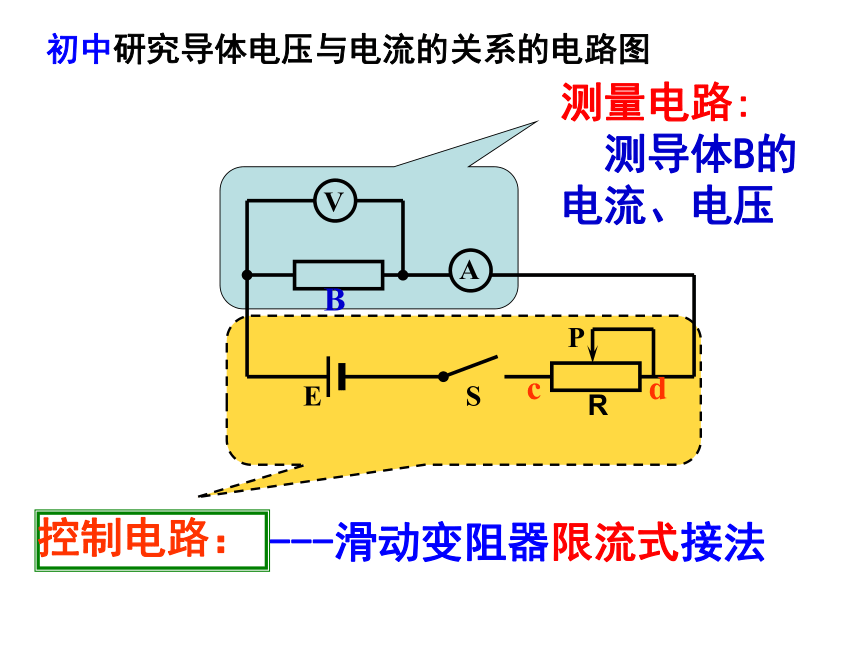

课件16张PPT。2.3 欧姆定律初中研究导体电压与电流的关系的电路图测量电路:

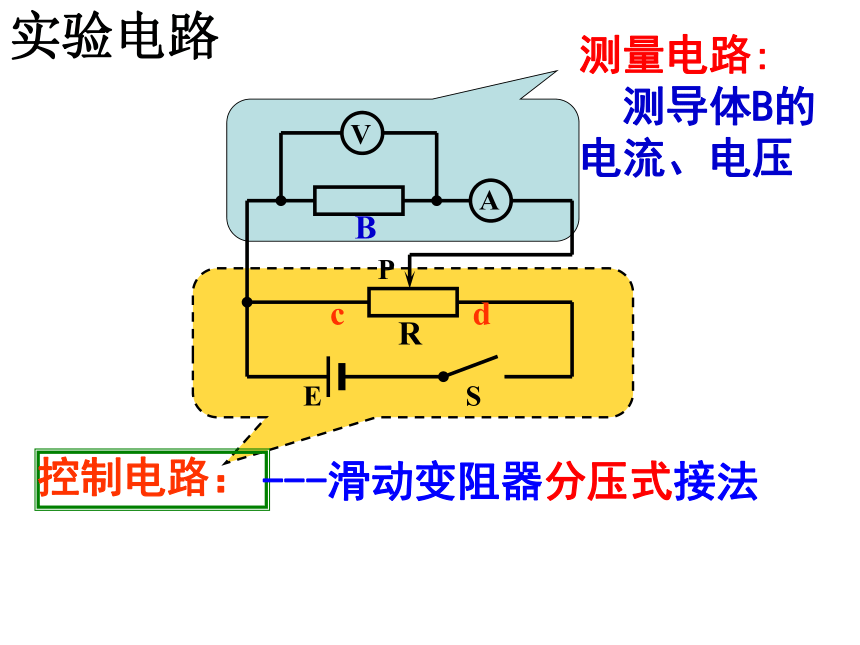

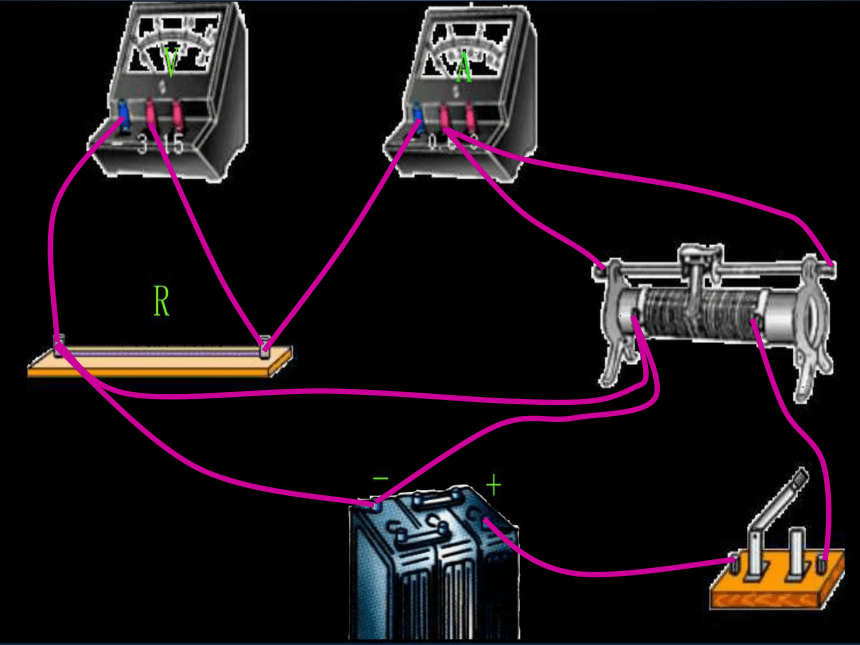

测导体B的电流、电压 控制电路：---滑动变阻器限流式接法控制电路：实验电路测量电路:

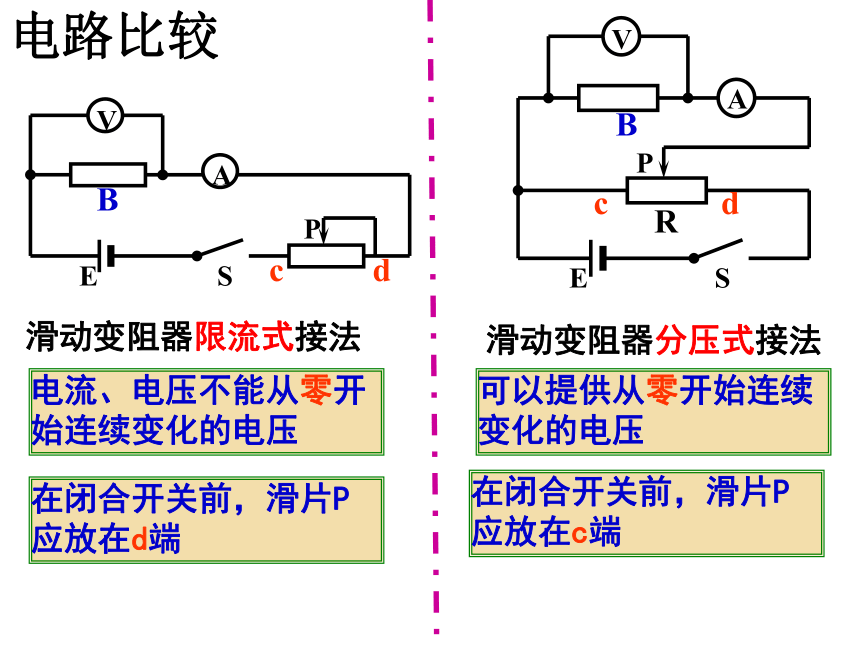

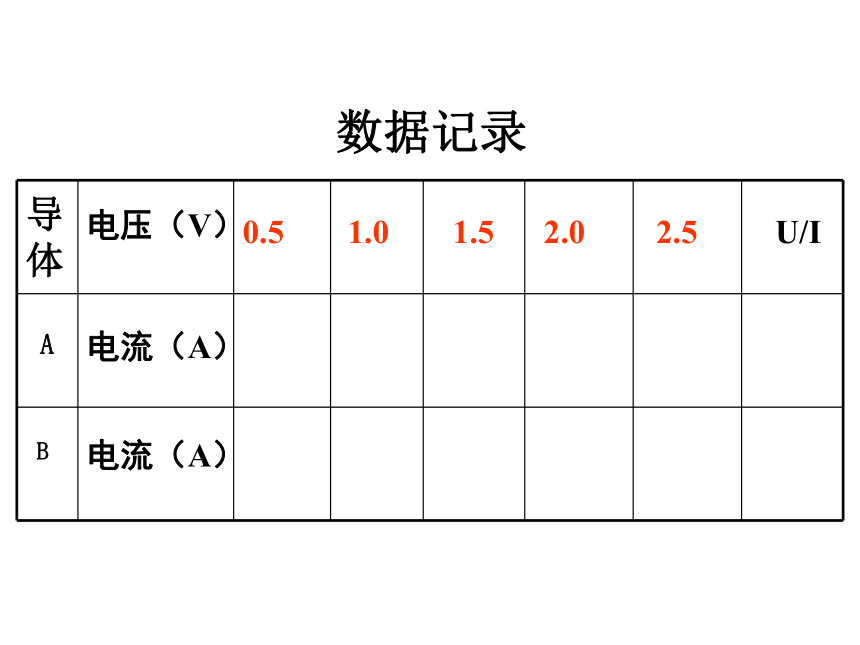

测导体B的电流、电压 ---滑动变阻器分压式接法可以提供从零开始连续变化的电压电路比较滑动变阻器分压式接法滑动变阻器限流式接法电流、电压不能从零开始连续变化的电压在闭合开关前，滑片P应放在d端在闭合开关前，滑片P应放在c端 数据记录数据处理1、U-I 图像是一条过原点的直线;2、同一导体，电压与电流的比值为定值.3、不同导体，电压与电流的比值为不同.U一定， I大的比值小B对电流的阻碍作用比A要小一、电 阻 导体两端的电压与通过导体的电流大小的比值。3、公式：4、单位：1、物理意义：2、定义：兆欧（ MΩ ）千欧（kΩ）国际单位制中 欧姆（Ω）反映了导体对电流的阻碍作用(R只与导体本身性质有关)写出这个图像的数学函数关系式I=U/R二、欧姆定律 导体中的电流I跟导体两端的电压U成正比，跟导体的电阻成反比． 3、适用条件：2、数学表述金属和电解液(纯电阻电路)１、内容：三、导体的伏安特性曲线1．伏安特性曲线(I-U图线): ：导体中的电流I随导体两端的电压U变化的图线U-I图线 2．线性元件和非线性元件 符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；
不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件．运用伏安特性曲线求电阻应注意的问题
利用I-U图线求导体电阻时，应利用△U和△I的比值进行计算，而不能用图像的斜率k＝tanα，因为坐标轴标度的选取可根据需要人为规定，同一电阻在坐标轴标度不同时直线倾角α是不同的. 1．线性元件与纯电阻元件是不同的概念．
2．线性元件一定是纯电阻元件，而纯电阻元件不一定是线性元件．　 说一说：
　　图是某晶体二极管的伏安特性曲线，请你根据这条曲线描述通过二极管的电流与两端电压的关系．二极管具有单向导电性，即加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小.由图像可以看出，随电压的增大，图线上各点与原点的连线的斜率在增大，表示其电阻随电压的升高而减小.晶体二极管是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号如图所示.物理意义定义R反映导体对电流的阻碍作用.R只与导体本身性质有关.小结内容：I 跟U成正比, 跟R成反比． 适用条件单位斜率的物理意义坐标轴的物理意义图线的形状金属导体和电解质溶液
