课件22张PPT。串联电路和并联电路
（第二课时）高中物理 选修3-1 第二章恒定电流小量程的电流表G（表头）
1.原理：电流表G是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角θ与电流强度I成正比，即θ＝kI，故表的刻度是 的.
2.参数：
表头内阻Rg：即电流表线圈的电阻.
满偏电流Ig：即电流表允许通过的 电流值，此
时指针达到 .
满偏电压Ug：即指针满偏时，加在表头两端的 .

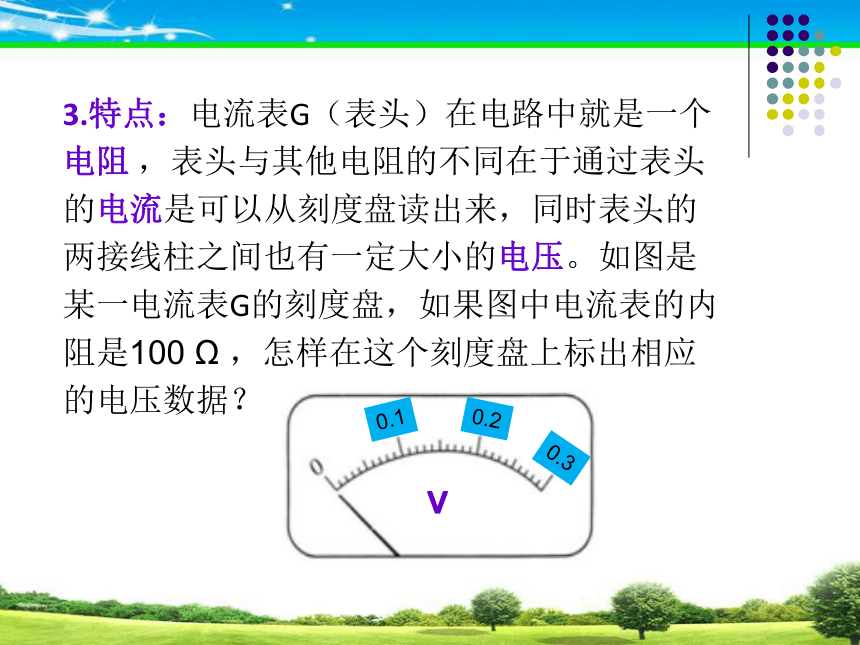

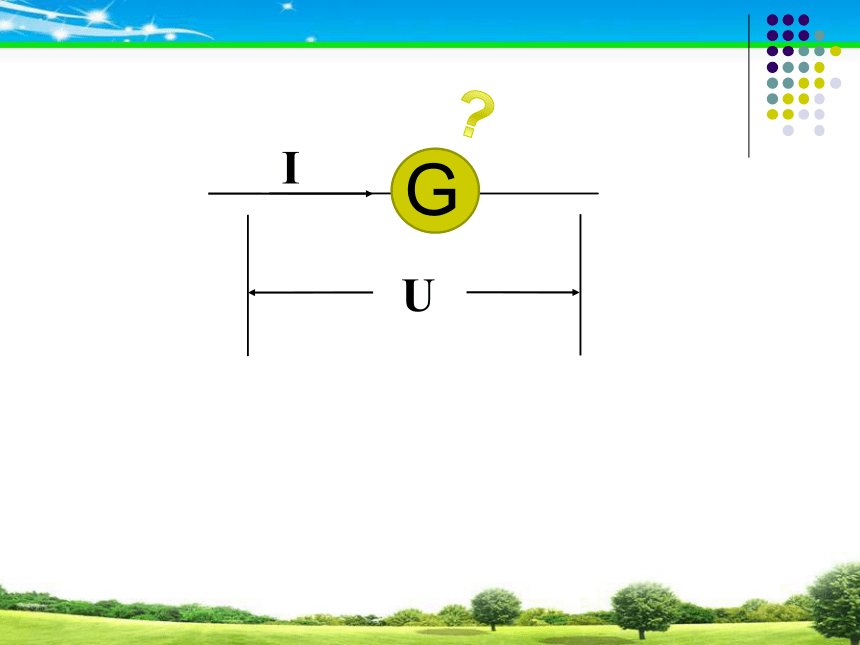

Rg、Ig、Ug的关系： .均匀最大满偏电压Ug=IgRg3.特点：电流表G（表头）在电路中就是一个电阻 ，表头与其他电阻的不同在于通过表头的电流是可以从刻度盘读出来，同时表头的两接线柱之间也有一定大小的电压。如图是某一电流表G的刻度盘，如果图中电流表的内阻是100 Ω ，怎样在这个刻度盘上标出相应的电压数据？

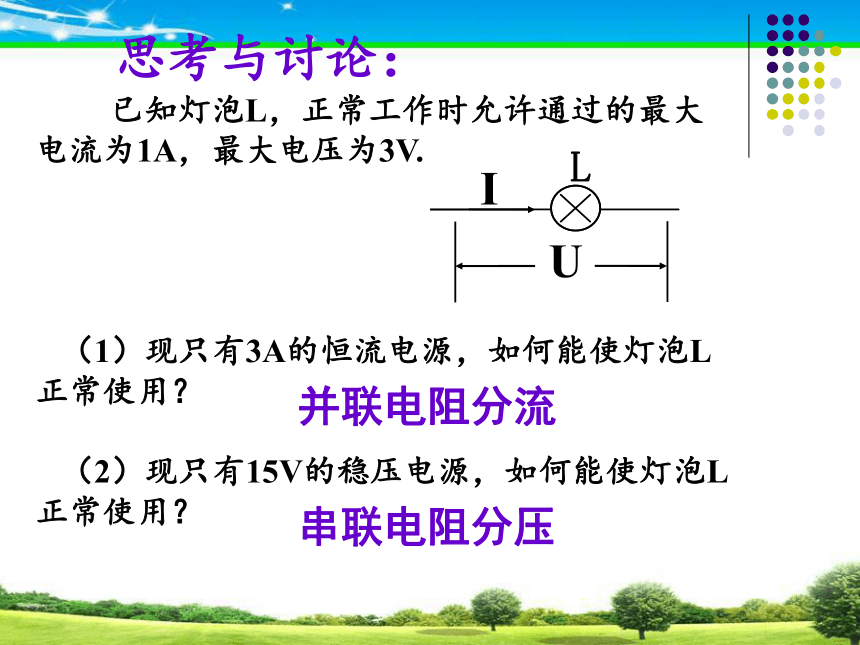

mA 思考与讨论：
已知灯泡L，正常工作时允许通过的最大电流为1A，最大电压为3V.
（1）现只有3A的恒流电源，如何能使灯泡L正常使用？

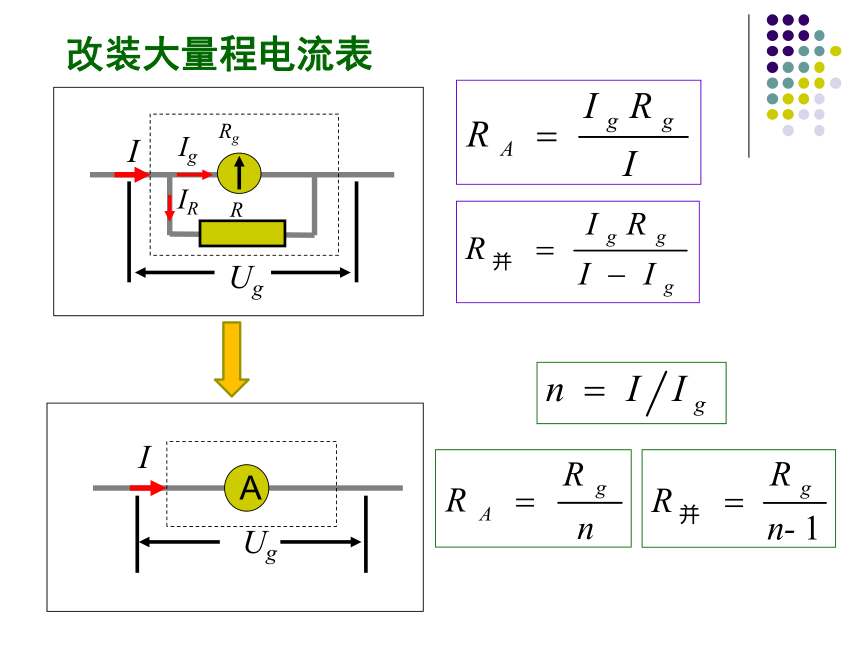

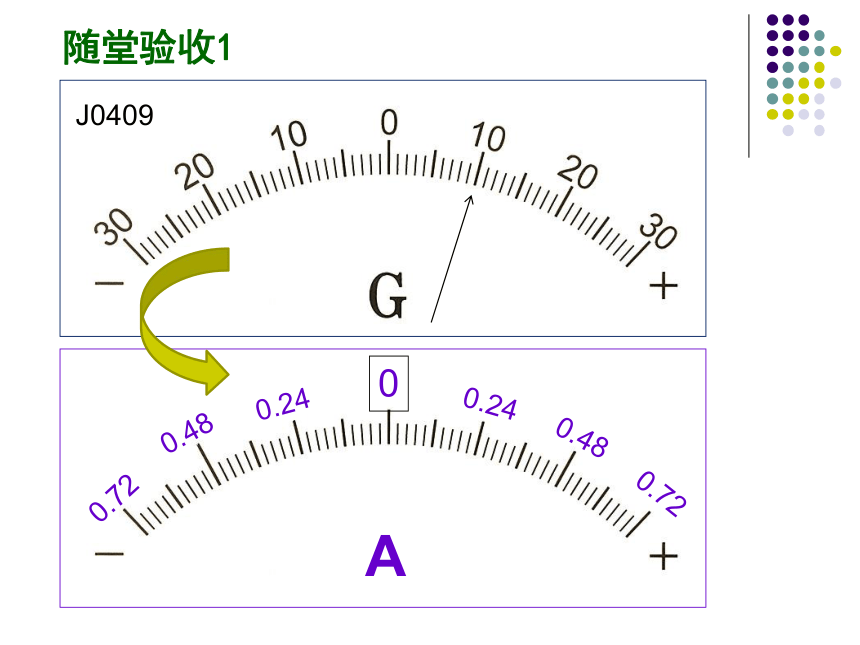

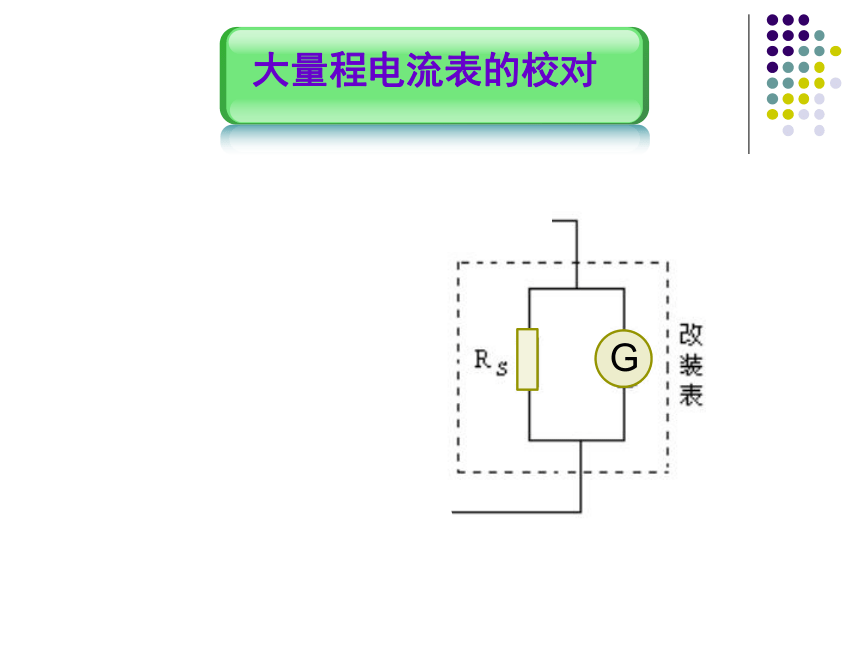

（2）现只有15V的稳压电源，如何能使灯泡L正常使用？并联电阻分流串联电阻分压?改装大量程电流表随堂验收1实验校对（电流表）（1）若两电流表串联使用，两表示数相同吗？
指针偏角相同吗？
（2）若两电流表并联使用，两表示数相同吗？
指针偏角相同吗？
拓展应用示数相同，偏角不同示数不同，偏角相同改装大量程电压表随堂验收2实验校对（电压表）（1）若两电压表串联使用，两表示数相同吗？
指针偏角相同吗？
（2）若两电压表并联使用，两表示数相同吗？
指针偏角相同吗？拓展应用示数不同，偏角相同示数相同，偏角不同甲图乙图 （高考真题）某同学想利用一块59C2型的小量程电流表G（满偏电流为50μA，内阻约为800～850 Ω）改装成1mA、10mA的两量程电流表，他设计了甲、乙两种备选电路，图 为合理电路，另一电路不合理的理由是什么？ 乙图电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏。随堂验收4 现有一小量程电流表G（Rg为500 Ω ，满偏电流Ig为1mA），把它改装成量程分别为10V和100V的电压表，请画出电路设计图。
随堂验收5拓展思考：……欧姆表Text
in here电压表欧姆表多
用
表并电阻分电流串电阻分电压？电
表
的
改
装谢 谢！
敬请各位专家指导！
