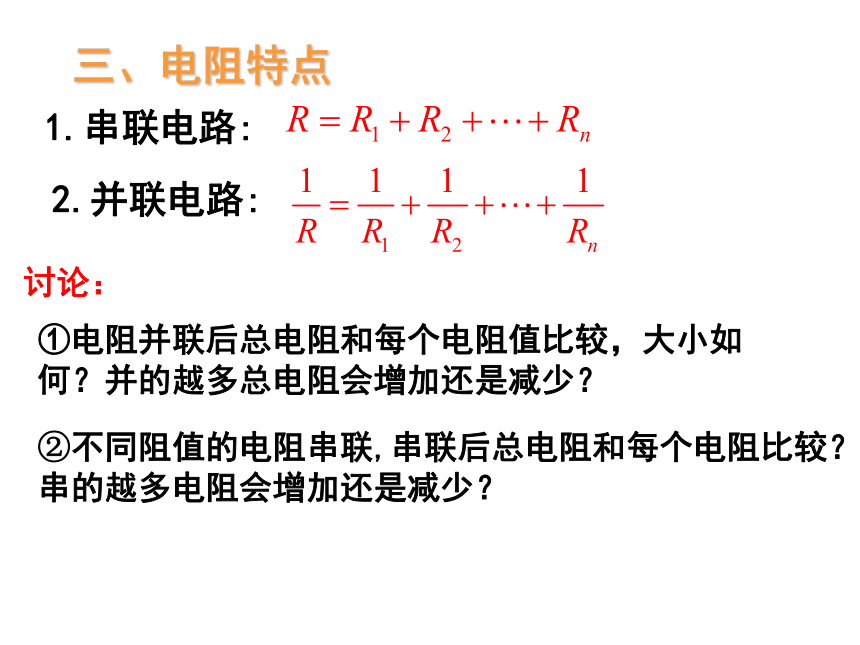

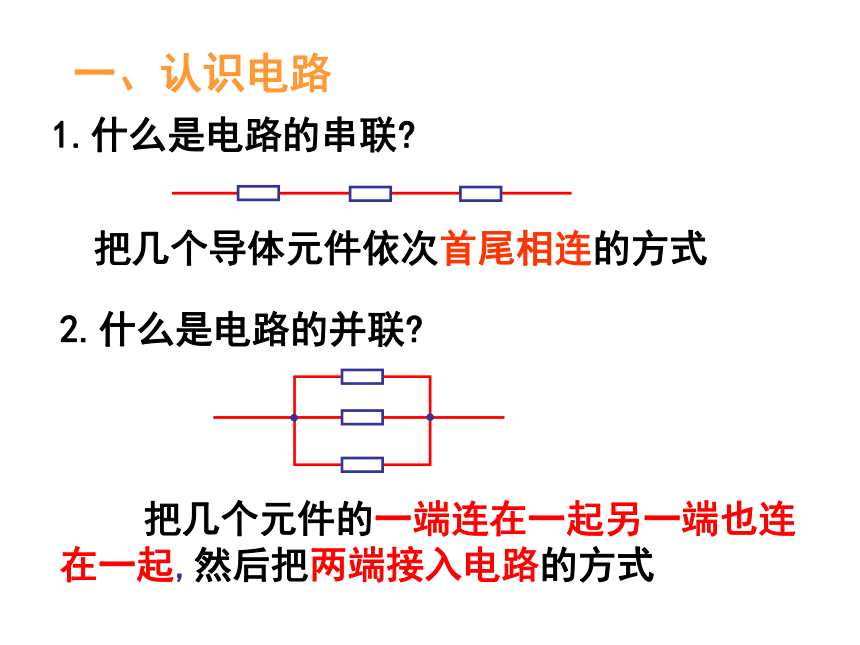

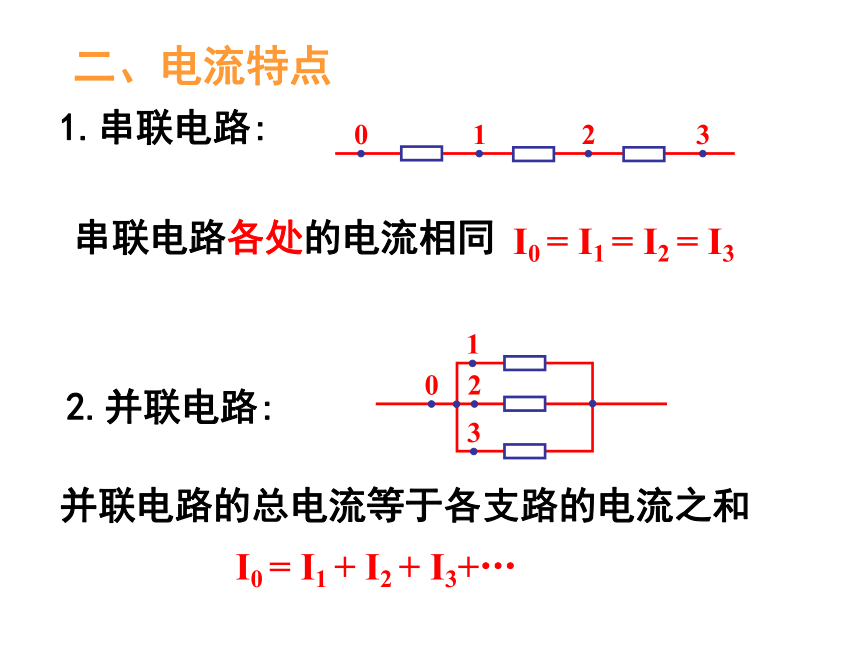

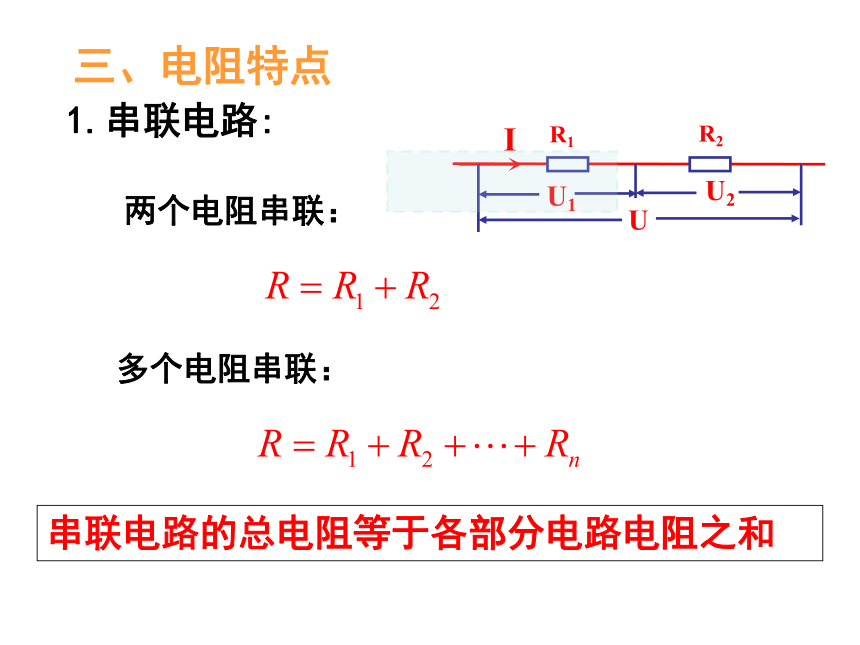

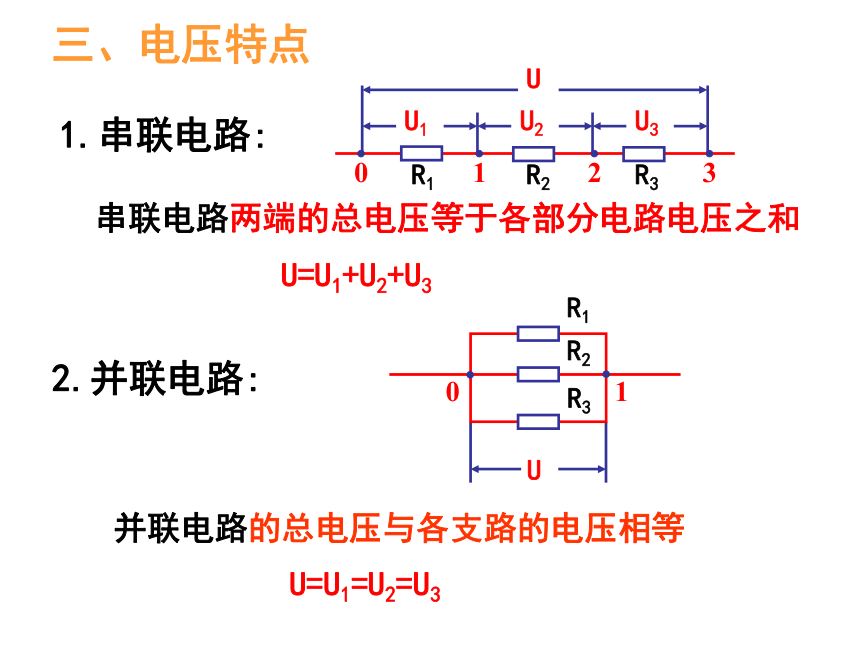

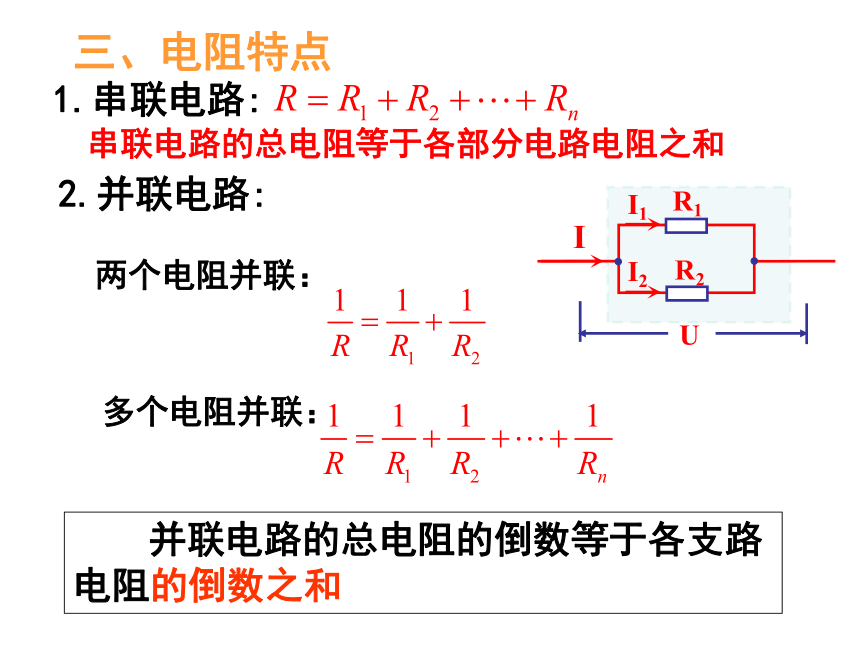

课件21张PPT。第二章《恒定电流》第四节 《串联电路和并联电路》一、认识电路1.什么是电路的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.什么是电路的并联?I0 = I1 = I2 = I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点1.串联电路:I0 = I1 + I2 + I3+…U=U1+U2+U3三、电压特点串联电路两端的总电压等于各部分电路电压之和2.并联电路:1.串联电路:U=U1=U2=U3并联电路的总电压与各支路的电压相等R1R2R3串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:多个电阻串联：两个电阻串联：1.串联电路:2.并联电路:多个电阻并联：并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点串联电路的总电阻等于各部分电路电阻之和两个电阻并联：1.串联电路:2.并联电路:讨论：②不同阻值的电阻串联,串联后总电阻和每个电阻比较？串的越多电阻会增加还是减少？①电阻并联后总电阻和每个电阻值比较，大小如 何？并的越多总电阻会增加还是减少？三、电阻特点四、串并联电路特点1.串联电路2.并联电路有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为2Ω,Ｌ3和Ｌ4的电阻均为4Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .L1UL2L3L43:2:1:32. 三个主要参数①内阻:电流计内阻 Rg②量程：满偏电流 Ig③满偏电压Ug
3.电路图符号：五、小量程电流计(表头)1、作用：测量微小电流和电压表头就是可以测量电流或是电压的特殊电阻。六、电压表 例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=2.97X103Ω Rv=3.0KΩ六、电压表在表头串联一个阻值较大的电阻电压表就是能测量电压的一个特殊大电阻！改装后的电压表内阻：
改装需要串联的电阻值：
改装后的电表量程是： 例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？七、电流表在表头上并联一个阻值较小的电阻R并=0.050Ω RA=0.050Ω七、电流表在表头上并联一个阻值较小的电阻电流表就是能测量电流的一个特殊小电阻！改装后的电流表内阻：
改装需要并联的电阻值：
改装后的电表量程是：A.0~10V B.0~20V
C.10~20V D.20~30V在图中,AB间的电压为30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是( ) （将电压表看做理想电表）C有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个 Ω的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 Ω串并160020000.6680.667如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1= Ω, R2= Ω,两种电表的总电阻分别是 .4.94X1041055X1051.5X106一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V10.801Ｖ0.5ＶA.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )C四个电阻R1、R2 、R3、R4如图所示连接,若R1=R2=R3=R4=2Ω,且R1两端的电压为4V,求:
(1)电路的总电阻.(2)电阻R2两端的电压R总=1.2ΩU2=6V二、电压表和电流表的改装1.表头（小量程电流表）本节小结一、电阻的串联电路和并联电路特点：电流 电压 电阻三个参数：满偏电流、内阻、满偏电压2.电压表的改装3.电流表的改装量程U、需要串联电阻Rx、电压表内阻R量程I、需要并联电阻Rx、电流表内阻R
