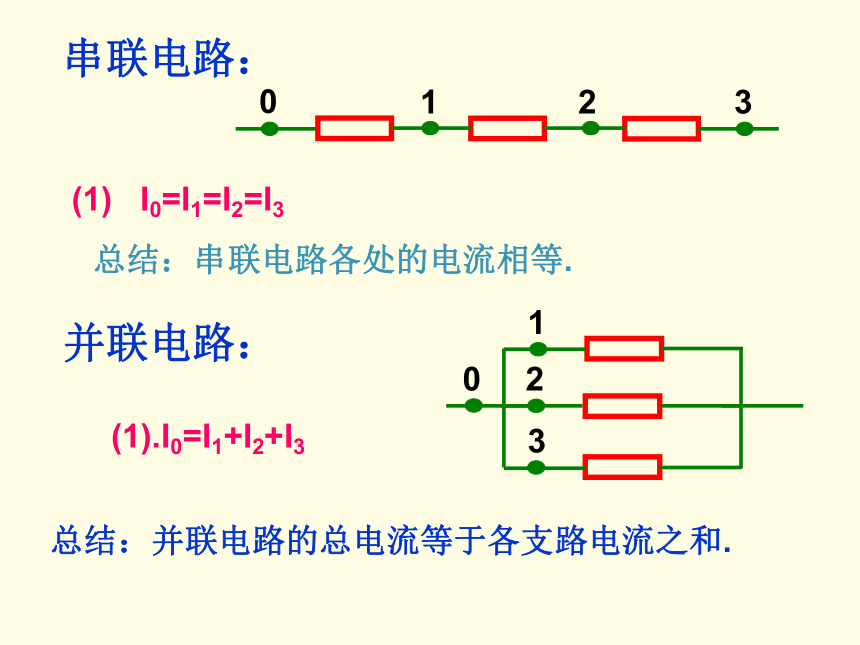

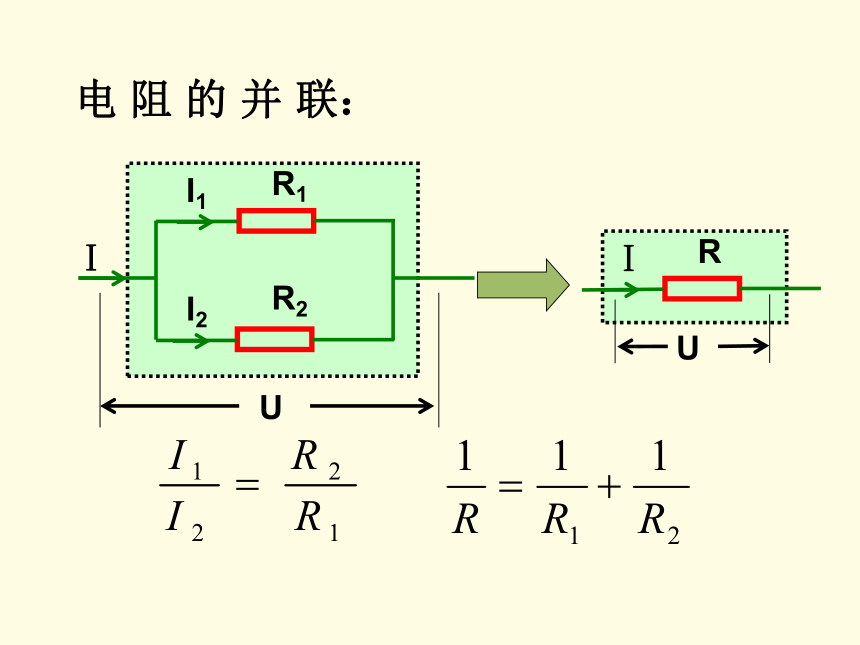

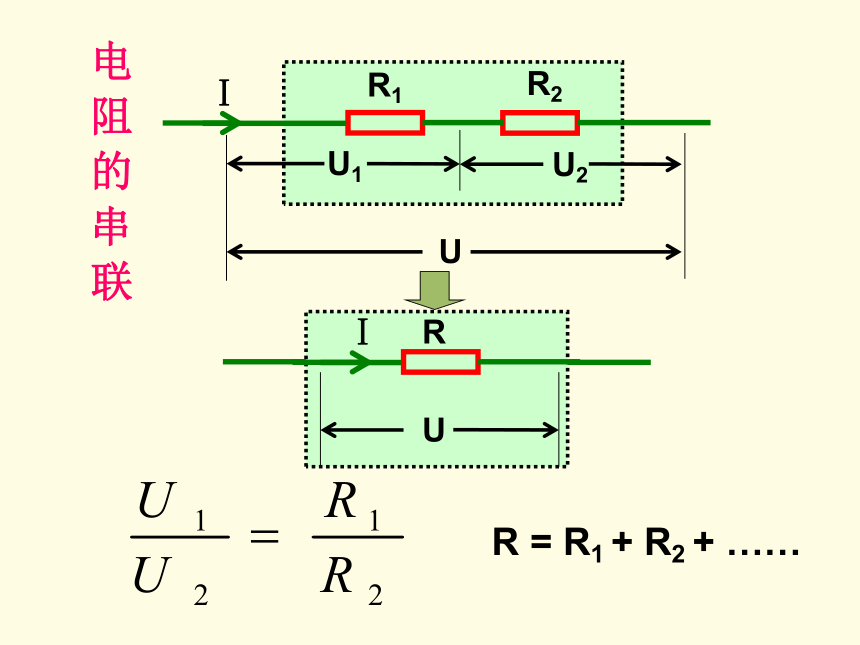

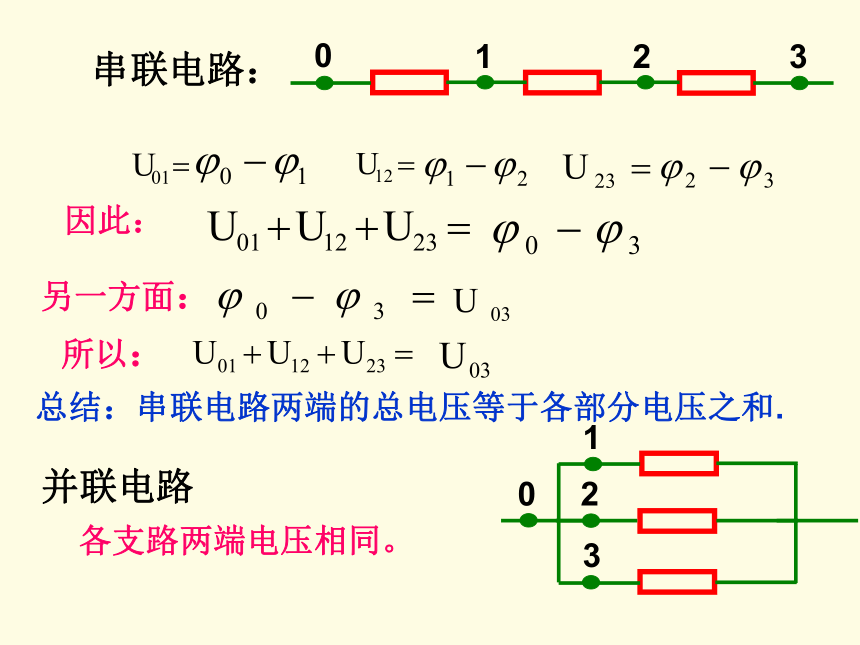

课件18张PPT。第四节串联电路和并联电路串联电路：并联电路：(1) I0=I1=I2=I3总结：串联电路各处的电流相等.(1).I0=I1+I2+I3总结：并联电路的总电流等于各支路电流之和.串联电路：因此：另一方面：所以：总结：串联电路两端的总电压等于各部分电压之和.并联电路各支路两端电压相同。R = R1 + R2 + ……电 阻 的 串 联电 阻 的 并 联：试证明：

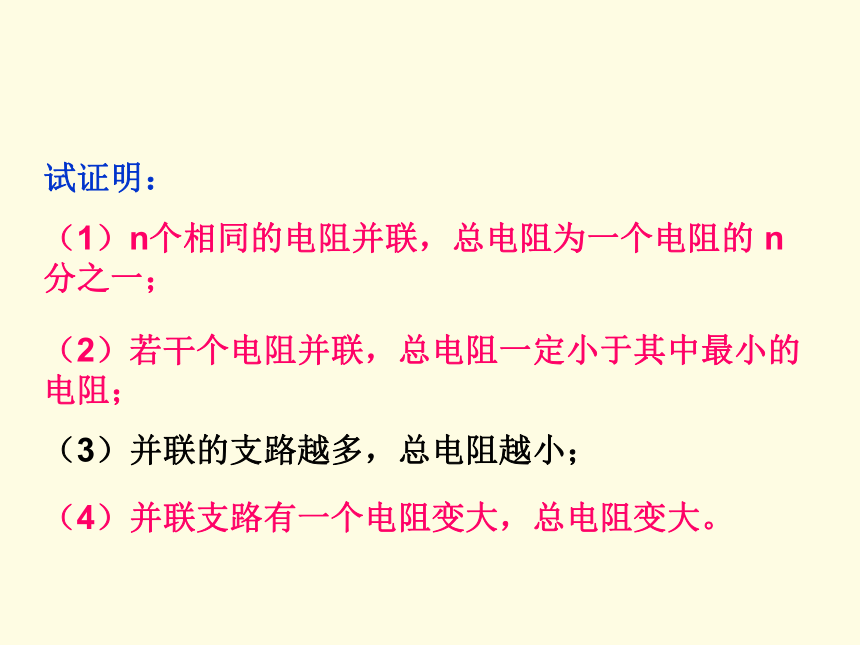

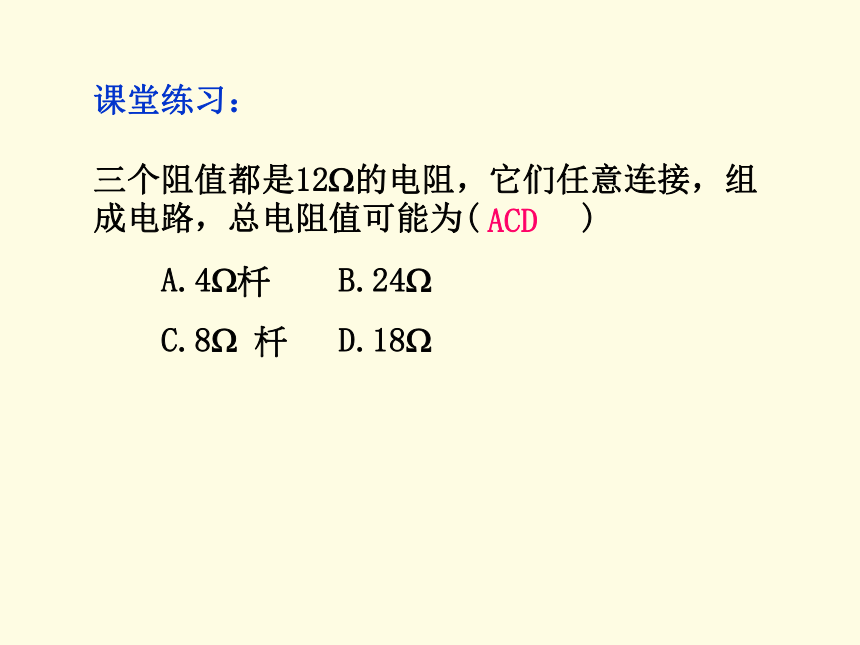

（1）n个相同的电阻并联，总电阻为一个电阻的 n分之一；（2）若干个电阻并联，总电阻一定小于其中最小的电阻；（3）并联的支路越多，总电阻越小；（4）并联支路有一个电阻变大，总电阻变大。三个阻值都是12?的电阻，它们任意连接，组成电路，总电阻值可能为( )
A.4?? B.24?
C.8? ? D.18?课堂练习：ACD求：电阻R1两端的电压U1？当ab之间的电压为U为，c、d之间的电压为多少？电压表和电流表的改装一、表头（G） 几个重要参量 ⑴满偏电流： 表头指针偏转到最大刻度时的电流。 “Ig”⑵内阻： 表头线圈的电阻。 “Rg”⑶满偏电压： 表头指针偏转到最大刻度时的两端所加的电压。 Ug=Ig·RgUg=Ig·Rg二、把表头G改装成电压表V 如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。 U-Ug1.方法：串联分压电阻R 2.原理:利用串联电阻的分压作用 3.分压电阻R: 3.分压电阻: 4.电压表的内阻： 5.标度： 把原电流值扩大（Rg+R）倍 U=Ig·（Rg+R）解：三、把表头G改装成电流表A 1.方法：并联分流电阻R 2.原理:利用并联电阻的分流作用 3.分流电阻R: 4.电流表的内阻： 5.标度： 强化练习： 有一表头G，内阻Rg=25 Ω，满偏电流Ig=3 mA，把它改装成量程为0.6 A的电流表，要并联一个多大的电阻R？改装后电流表的内阻RA为多大？ 解:
（1）n个相同的电阻并联，总电阻为一个电阻的 n分之一；（2）若干个电阻并联，总电阻一定小于其中最小的电阻；（3）并联的支路越多，总电阻越小；（4）并联支路有一个电阻变大，总电阻变大。三个阻值都是12?的电阻，它们任意连接，组成电路，总电阻值可能为( )
A.4?? B.24?
C.8? ? D.18?课堂练习：ACD求：电阻R1两端的电压U1？当ab之间的电压为U为，c、d之间的电压为多少？电压表和电流表的改装一、表头（G） 几个重要参量 ⑴满偏电流： 表头指针偏转到最大刻度时的电流。 “Ig”⑵内阻： 表头线圈的电阻。 “Rg”⑶满偏电压： 表头指针偏转到最大刻度时的两端所加的电压。 Ug=Ig·RgUg=Ig·Rg二、把表头G改装成电压表V 如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。 U-Ug1.方法：串联分压电阻R 2.原理:利用串联电阻的分压作用 3.分压电阻R: 3.分压电阻: 4.电压表的内阻： 5.标度： 把原电流值扩大（Rg+R）倍 U=Ig·（Rg+R）解：三、把表头G改装成电流表A 1.方法：并联分流电阻R 2.原理:利用并联电阻的分流作用 3.分流电阻R: 4.电流表的内阻： 5.标度： 强化练习： 有一表头G，内阻Rg=25 Ω，满偏电流Ig=3 mA，把它改装成量程为0.6 A的电流表，要并联一个多大的电阻R？改装后电流表的内阻RA为多大？ 解:
