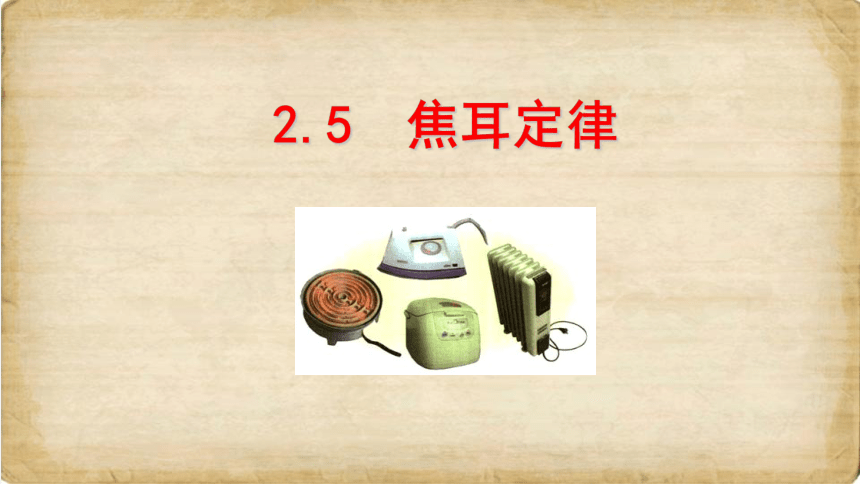

2.5 焦耳定律18张PPT

课件18张PPT。2.5 焦耳定律请列举生活中的常用用电器，说明能量转化情况如图是一小段电路，电路两端的电压是U，电荷在做从左向右的定向移动，它们从这段电路的左端移到右端所用的时间记为t。则这段电路中电场力做的功是多少？所谓电流做功，实质上是导体中的恒定电场对自由电荷的静电力在做功几种常见家用电器的额定功率 额定功率和实际功率电流做功的过程，是电能转化为其他形式能量的过程．
电动机把电能转化为机械能；电解槽把电能转化为化学能；电热器把电能转化为内能．　　在真空中，电场力对电荷做正功时，减少的电势能转化为电荷的动能；在金属导体中，在电场力作用下做加速运动的自由电子频繁地与离子碰撞，把定向移动的功能传给离子，使离子热运动加剧，将电能转化为内能． 电流通过导体时产生热量的 多少与哪些因素有关呢？焦耳定律：电流通过导体时产生的热量Q等于电流I的二次方、导体的电阻 R 和通电时间 t 三者的乘积 ．Q=I2 R t纯电阻电路: 电能 内能→ Q
I2Rt W
UIt=非纯电阻电路:电能 → 内能+其它形式的能W其他形式的能 Q 　纯电阻电路：只含有电阻的电路、如电炉、电烙铁等电热器件组成的电路，白炽灯及转子被卡住的电动机也是纯电阻器件． 　　非纯电阻电路：电路中含有电动机在转动或有电解槽在发生化学反应的电路． 【练习】
1.关于电功和焦耳热，下列说法错误的是（ ）
A.在纯电阻电路中，计算电功可用公式W = I 2Rt
B.在非纯电阻电路中，计算电功可用公式W = I 2Rt
C.在非纯电阻电路中，计算焦耳热用Q = I 2Rt
D.在纯电阻电路中，计算焦耳热可用Q = UIt　　2．加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（ ）
A．P 　 B．U2/r 　　C．P2r/U2 D．P-P2r/U2例题、一个电动机，线圈电阻是0.4 ?，当它两端所加的电压为220V时，通过的电流是5A。这台电动机每分钟所做的机械功有多少?探究实验：
给你玩具电风扇1台、干电池2节、电压表和电流
表各 1 只、导线若干。
请你设法测出电风扇的直流电阻，以及电风扇工
作时总功率(电功率）和输出的机械功率。
练习1、下图所示的电路中，三电阻串联，其阻值R1=2Ω，R２=3Ω，R３=6Ω，电路总电压为U，各电阻消耗的功率分别为P1、P2、P3，则 P1：P2：P3等于( )
A、2：3：6
B、6：3：2
C、1：2：3
D、3：2：1练习2、下图所示的电路中，三电阻并联，其阻值R1=2Ω，R２=3Ω，R３=6Ω，电路总电压为U，各电阻消耗的功率分别为P1、P2、P3，则 P1：P2：P3等于( )
A、2：3：6
B、6：3：2
C、1：2：3
D、3：2：1练习3、微型吸尘器的直流电动机内阻一定，当加上0.3V的电压时，通过电流为0.3A，此时电动机不转，当加在电动机两端的电压为2.0V时，电流为0.8A，这时电动机正常工作，则吸尘器的效率是多少？
