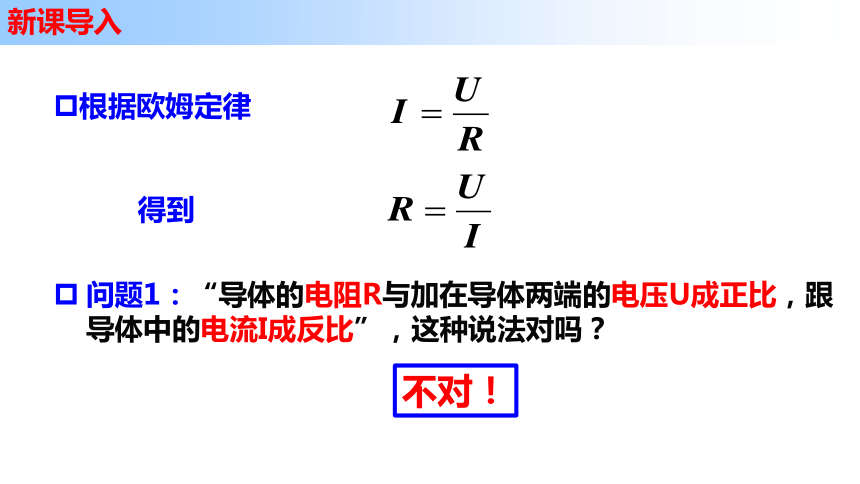

课件22张PPT。人教版选修3－1物理高二级 《导体的电阻》2.6 导体的电阻新课导入问题1：“导体的电阻R与加在导体两端的电压U成正比，跟导体中的电流I成反比”，这种说法对吗？根据欧姆定律

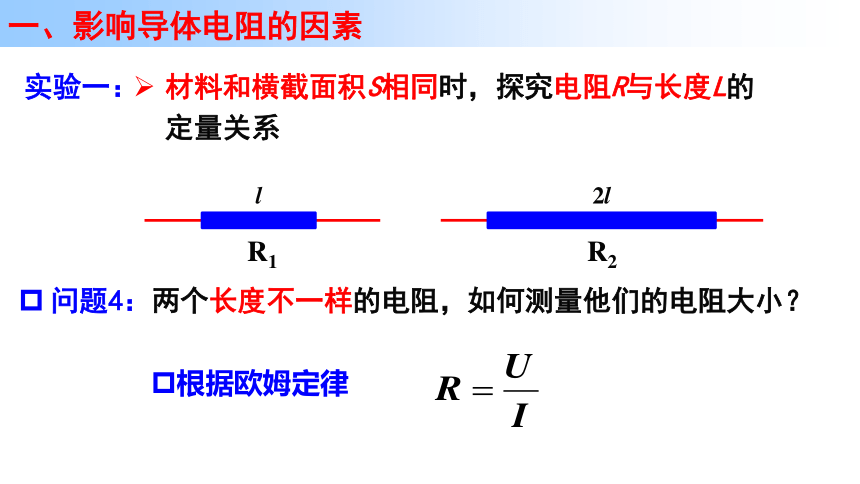

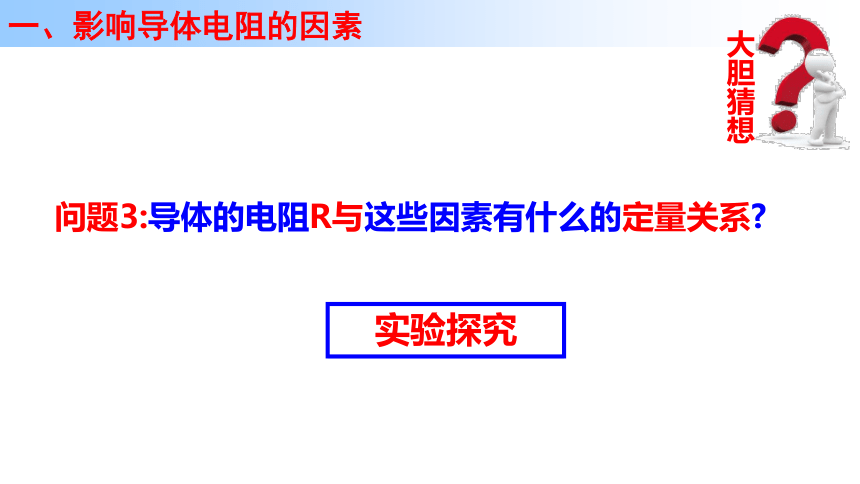

不对！得到新课导入问题2:导体的电阻R由什么来决定呢?初中学过，导体的电阻与长度、横截面积、材料有关。一、影响导体电阻的因素问题3:导体的电阻R与这些因素有什么的定量关系?实验探究大胆猜想一、影响导体电阻的因素1、实验目的：探究导体的电阻R与导体的长度l、横截面积S、材料之间的定量关系.2、实验方法：3、实验过程：实验探究①材料和S相同，探究R和l关系 ②材料和l相同，探究R和S关系③l和S相同，探究R和材料的关系控制变量法.一、影响导体电阻的因素实验一：问题4：两个长度不一样的电阻，如何测量他们的电阻大小？根据欧姆定律

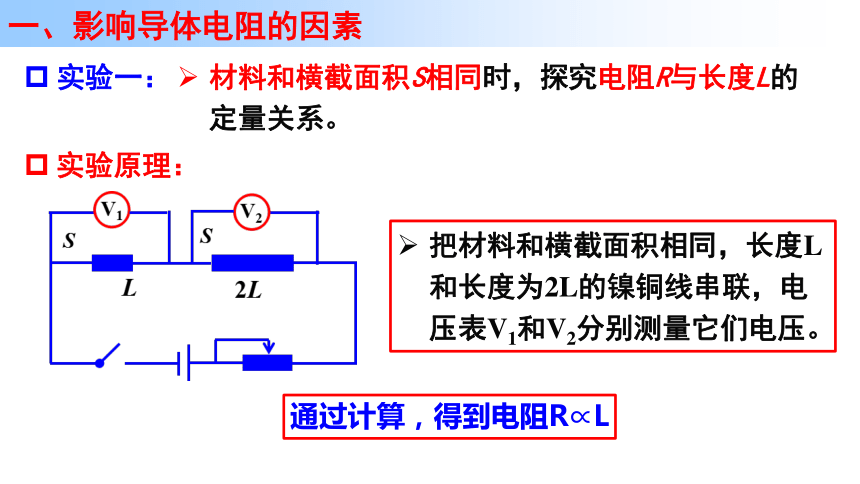

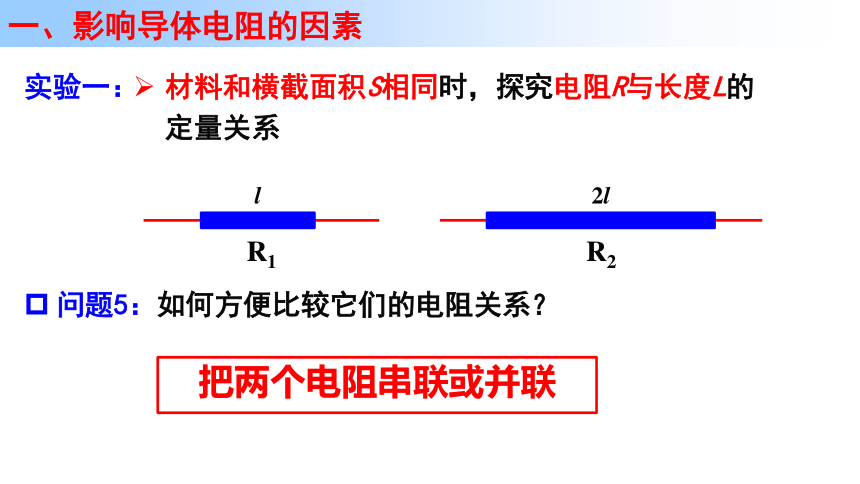

材料和横截面积S相同时，探究电阻R与长度L的定量关系一、影响导体电阻的因素实验一：问题5：如何方便比较它们的电阻关系？把两个电阻串联或并联材料和横截面积S相同时，探究电阻R与长度L的定量关系一、影响导体电阻的因素通过计算，得到电阻R∝L把材料和横截面积相同，长度L和长度为2L的镍铜线串联，电压表V1和V2分别测量它们电压。实验一：材料和横截面积S相同时，探究电阻R与长度L的定量关系。实验原理：一、影响导体电阻的因素实验二：材料和长度L相同时，探究电阻R与横截面积S的定量关系。通过计算，得到电阻R∝1/S把材料和长度都相同，横截面积为S和2S的两根镍铜线串联在电路中 ，电压表V1和V2分别测量它们电压。实验原理：一、影响导体电阻的因素实验三：长度L和横截面积S相同时，探究电阻R与材料的定量关系。把长度和横截面积都相同的镍铜线和锰铜线串联在电路中 ，电压表V1和V2分别测量它们电压。通过比较，得到电阻R与材料有关实验原理：一、影响导体电阻的因素实验结论：同种材料k与什么有关？k是导体的电阻率，与材料和温度有关，用ρ表示。二、导体的电阻1.内容：2.决定式:同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关.ρ表示导体的电阻率，由材料和温度决定，与l、S无关。
l表示沿电流方向导体的长度。
S表示垂直于电流方向导体的横截面。3.适用条件：温度恒定，粗细均匀金属导体,或浓度均匀的电解液。三、电阻率表2.6-1 几种导体材料在不同温度时的电阻率5.0×10-75.0×10-7镍铜合金4.4×10-74.4×10-7锰铜合金1.0×10-70.89×10-7铁5.3×10-84.85×10-8钨2.9×10-82.67×10-8铝1.7×10-81.43×10-8铜1.6×10-81.48×10-8银20℃(Ω?m)0℃ (Ω?m)温度阻率材料电一段粗细均匀的镍铬合金丝，长度为L，横截面积为S，电阻为R，如果把它拉成为4L的均匀细丝，电阻值将变为（ ）
A．4R B．16R C．32R D．64RB二、导体的电阻R1和R2是材料相同、厚度相同、表面为正方形的导体,但R2的尺寸比R1小很多.通过两导体的电流方向如图所示.这两个导体的电阻有什么关系?思考与讨论R1 = R2三、电阻率表2.6-1 几种导体材料在不同温度时的电阻率5.0×10-75.0×10-7镍铜合金4.4×10-74.4×10-7锰铜合金1.0×10-70.89×10-7铁5.3×10-84.85×10-8钨2.9×10-82.67×10-8铝1.7×10-81.43×10-8铜1.6×10-81.48×10-8银20℃(Ω?m)0℃ (Ω?m)温度阻率材料电你能从表中看出哪些信息？三、电阻率电阻率与温度的关系金属：t半导体：t热敏电阻 光敏电阻电阻温度计纯金属的电阻率小，合金的电阻率大导体的电阻
ρ表示导体的电阻率，由材料决定，与l、S无关。
l表示沿电流方向导体的长度。
S表示垂直于电流方向导体的横截面。电阻率与温度的关系金属：t半导体：t热敏电阻 光敏电阻电阻温度计超导体:某些材料当温度降低到一定温度时ρ=0，R=0
纯金属的电阻率小，合金的电阻率大导体的电阻率 布置作业课本P59第1、2、4题。再见
