九年级物理16.4变阻器同步练习及答案

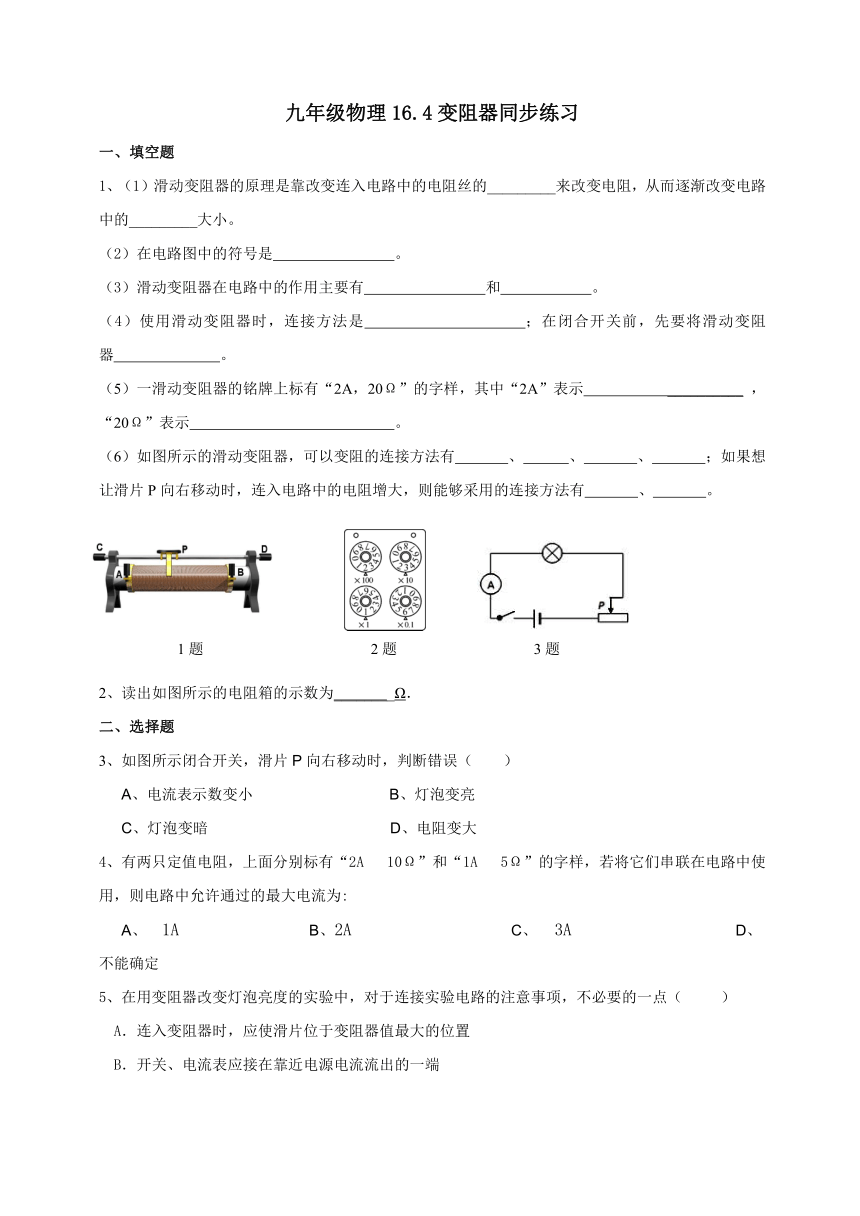

九年级物理16.4变阻器同步练习
一、填空题
1、（1）滑动变阻器的原理是靠改变连入电路中的电阻丝的_________来改变电阻，从而逐渐改变电路中的_________大小。
（2）在电路图中的符号是　　　　　　　　。
（3）滑动变阻器在电路中的作用主要有　　　　　　　　和　　　　　　。
（4）使用滑动变阻器时，连接方法是　　　　　　　　　　；在闭合开关前，先要将滑动变阻器　　　　　　　。
（5）一滑动变阻器的铭牌上标有“2A，20Ω”的字样，其中“2A”表示 __________ ，“20Ω”表示 。
（6）如图所示的滑动变阻器，可以变阻的连接方法有 、 、 、 ；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有 、 。
2、读出如图所示的电阻箱的示数为________Ω．
二、选择题
3、如图所示闭合开关，滑片P向右移动时，判断错误（　　）
A、电流表示数变小 B、灯泡变亮
C、灯泡变暗 D、电阻变大
4、有两只定值电阻，上面分别标有“2A ?10Ω”和“1A ?5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为:
A、?1A ? ? ? ? ??B、2A ? ? ???????C、?3A????????? ?D、不能确定
5、在用变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端
C．连接电路时，应先将开关断开
?D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端

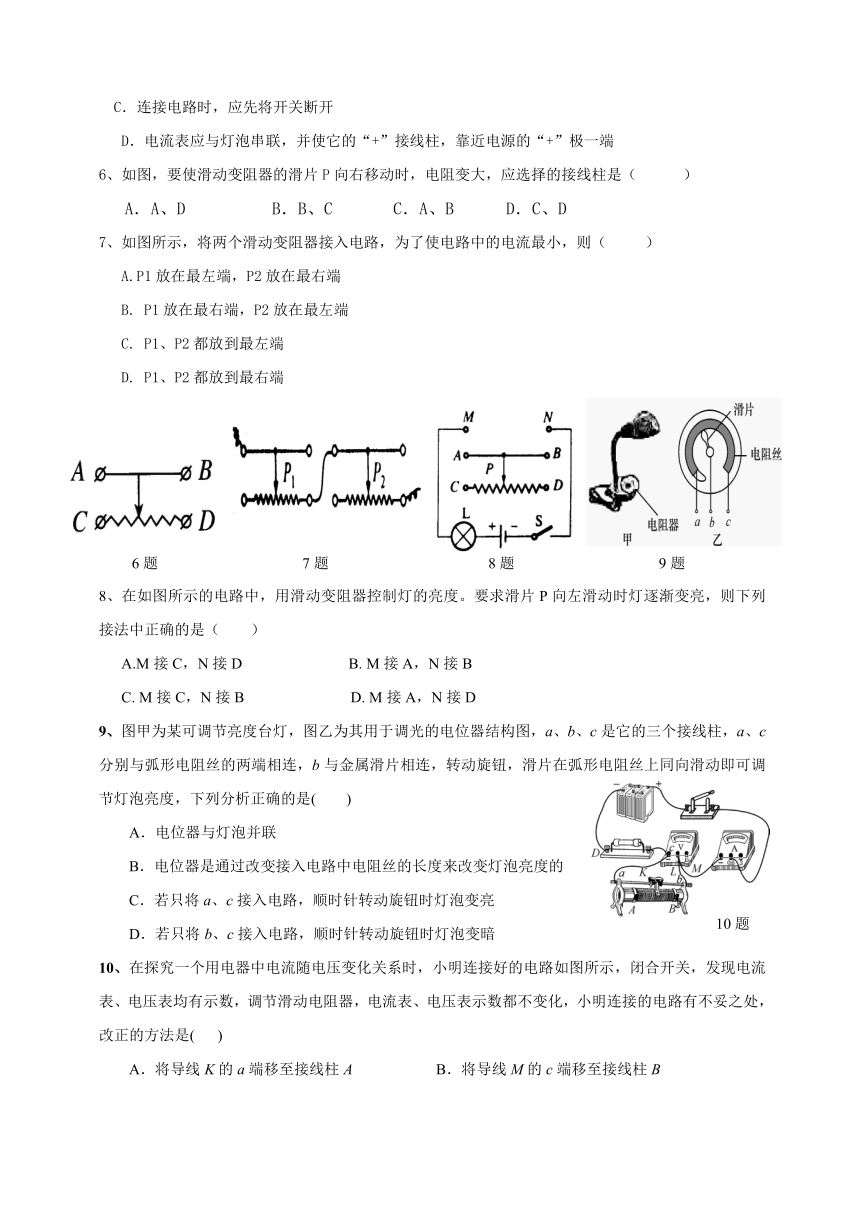

6、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D? ??? B．B、C? ? C．A、B? ? D．C、D
7、如图所示，将两个滑动变阻器接入电路，为了使电路中的电流最小，则（ ）
A.P1放在最左端，P2放在最右端
B. P1放在最右端，P2放在最左端
C. P1、P2都放到最左端
D. P1、P2都放到最右端
8、在如图所示的电路中，用滑动变阻器控制灯的亮度。要求滑片P向左滑动时灯逐渐变亮，则下列接法中正确的是（ ）
A.M接C，N接D B. M接A，N接B
C. M接C，N接B D. M接A，N接D
9、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
10、在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )
A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D
三、实验探究
11、在“学习使用滑动变阻器”的实验中：
（1）连接实物时，开关应当处于 状态，滑片P应移至 位置。
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不变化，而且一直很暗，原因可能是 ；乙同学发现无论怎样移动滑片P，灯一直很亮，原因可能是 ；丙同学缓缓移动滑片P时，看到灯忽亮忽暗，这可能是 。
12、如图所示是一种自动测定油箱内油面高度的装置。
（1）图中的R是电学中 元件
(2) 油量表是用 表（选填“电流”或“电压” ） 改装的。
(3) 当油箱中的浮标向上运动时，R接入电路中的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 （三空均选填“增大”或“减小” ）。
13、如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗．

四、作图
14、如图所示，要求用滑动变阻器控制灯泡中电流大小，使滑片向右移动时灯泡变暗，电流表测电路中电流的大小，电压表测灯泡两端的电压，并在虚线框内画出电路图。
15、设计题：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。
九年级物理16.4变阻器同步练习答案
一、填空题
1.（1）长度 电流（2）略（3）保护电路 改变电流大小（4）一上一下 调到最大值
（5）允许通过最大电流 变阻器最大值（6）AC AD BC BD AC AD
2. 231.6
二、选择题
3
4
5
6
7
8
9
10
B
A
B
B
C
C
B
B
三、实验题
11. （1）断开 最大值（2）变阻器同时选择下方两个接线柱 变阻器同时选择上方两个接线柱 变阻器接触不良
12.（1）滑动变阻器 （2）电流表 （3）减小 减小 增大
13. 答案如右图
四、作图题
14. 答案如下图
15. 答案如下图
