九年级物理17.1电流与电压和电阻的关系 同步练习及答案

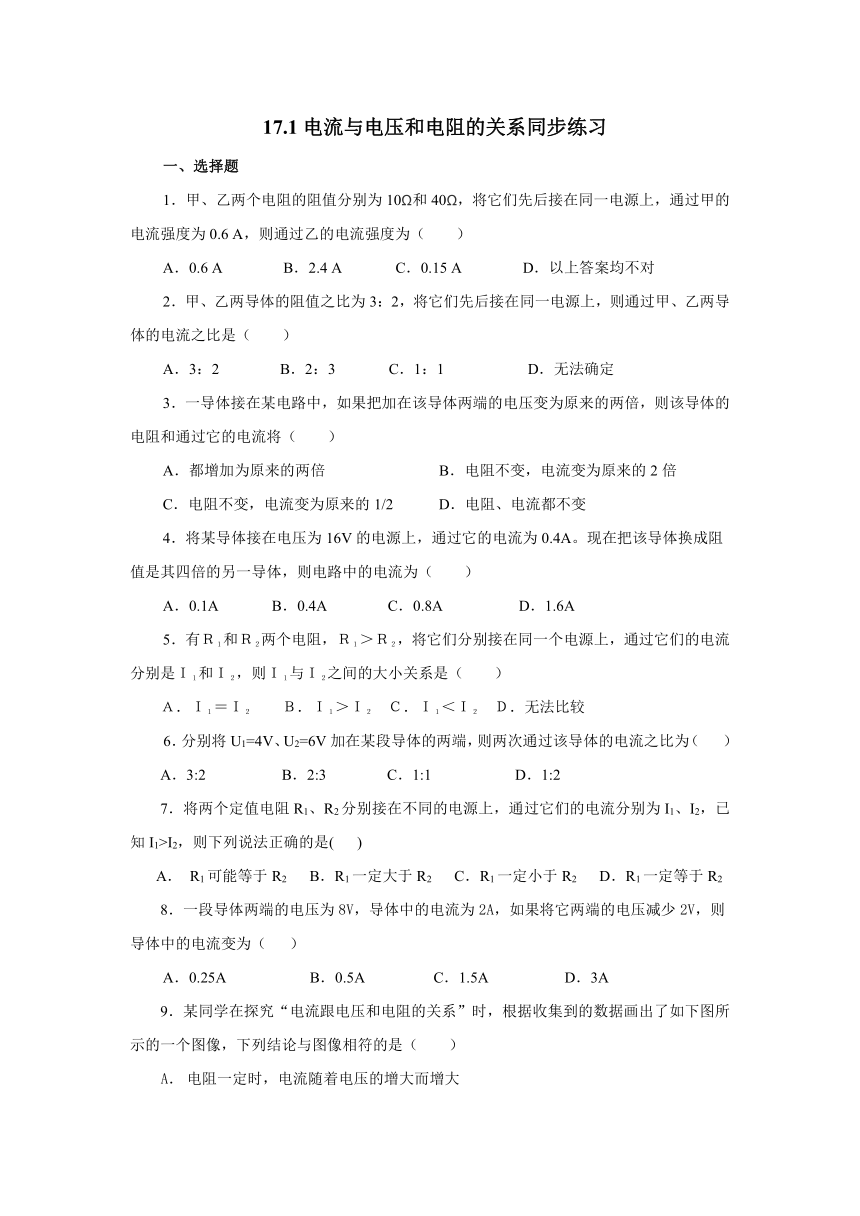

17.1电流与电压和电阻的关系同步练习
一、选择题
1．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（　　）
A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对
2．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（　　）
A．3：2 B．2：3 C．1：1 D．无法确定
3．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（　　）
A．都增加为原来的两倍 B．电阻不变，电流变为原来的2倍
C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变
4．将某导体接在电压为16V的电源上，通过它的电流为0.4A。现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（　　）
A．0.1A B．0.4A C．0.8A D．1.6A
5．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（　　）
Ａ．Ｉ１＝Ｉ２　　Ｂ．Ｉ１＞Ｉ２　Ｃ．Ｉ１＜Ｉ２　Ｄ．无法比较
6．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3 C．1:1 D．1:2
7．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( )
A． R1可能等于R2 B．R1一定大于R2 C．R1一定小于R2 D．R1一定等于R2
8．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（　 ）
A．0.25A　　　　　 B．0.5A　　　 C．1.5A　　　　　D．3A

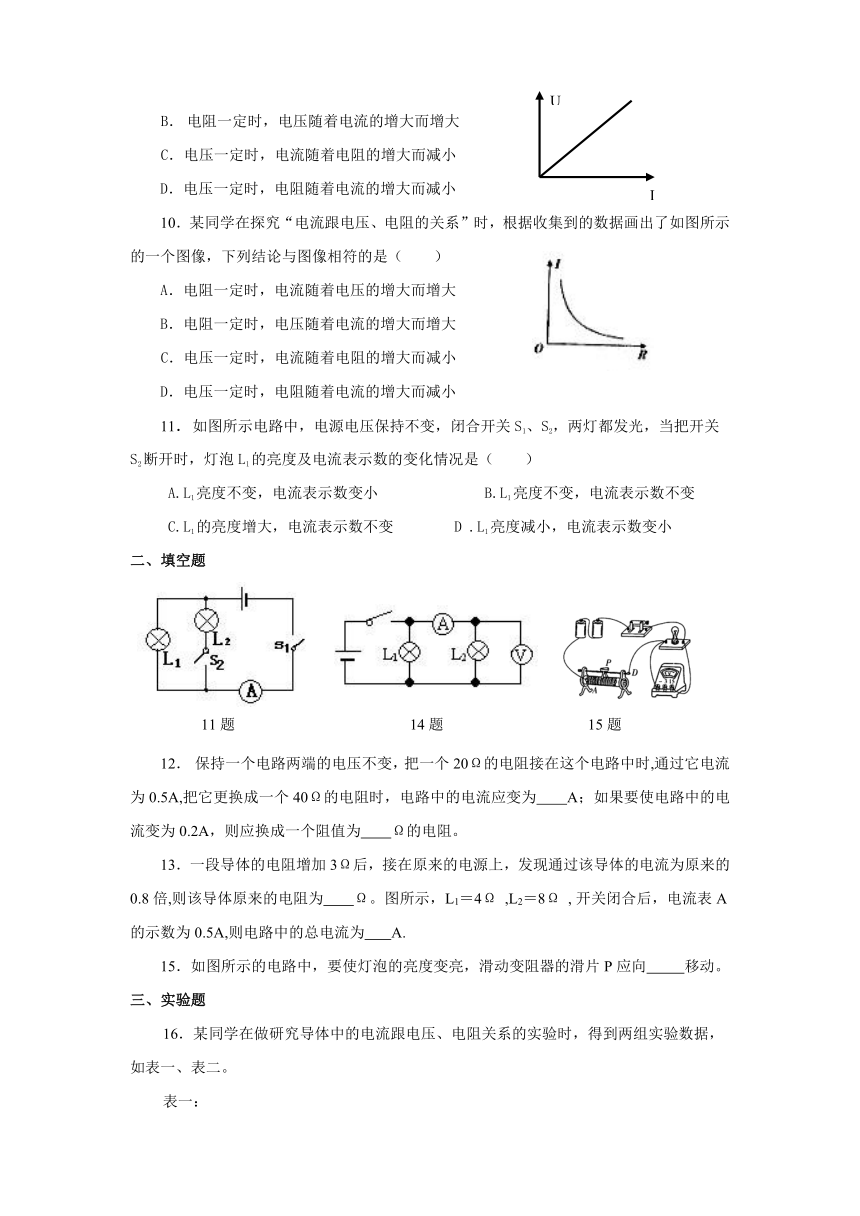

9．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（　　）
电阻一定时，电流随着电压的增大而增大
电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
10．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
11．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（　　）
A.L1亮度不变，电流表示数变小 ?????? B.L1亮度不变，电流表示数不变
C.L1的亮度增大，电流表示数不变 ?? D .L1亮度减小，电流表示数变小
二、填空题
12． 保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A；如果要使电路中的电流变为0.2A，则应换成一个阻值为 Ω的电阻。
13．一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流为原来的0.8倍,则该导体原来的电阻为 Ω。图所示，L1＝4Ω ,L2＝8Ω ,?开关闭合后，电流表A的示数为0.5A,则电路中的总电流为? ? ?A.
15．如图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P应向 移动。
三、实验题
16．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。
表一：
电压U（V）
电阻R（Ω）
电流I（A）
4
5
0.8
10
0.4
20
0.2
表二：
电阻R（Ω）
电压U（V）
电流I（A）
5
2
0.4
4
0.8
6
1.2
（1）分析表一数据可以得到的结论是______________________。
（2）分析表二数据可以得到的结论是______________________。
（3）右图是实验电路：
①连接电路时，开关应____________。
②用笔画线代替导线将右图连接完整
③闭合开关时，先将变阻器的滑片移到
________端。
④滑片向右移动，电流表的示数变_______。
17.1电流与电压和电阻的关系同步练习答案
一、选择题
1
2
3
4
5
6
7
8
9
10
11
C
B
B
A
C
B
A
C
A
C
A
二、填空题
12. 0.25 50
13. 12
14. 1.5
15. 左
三、实验题
16. （1）电压一定时，电流与电阻成反比（2）电阻一定时，电流与电压成正比
（3）①断开 ②答案如下图 （3）右 （4）变小
