物理;四、欧姆定律的应用课件（苏科版九年级上）

课件19张PPT。 第十四章 第四节
欧姆定律的应用缅怀

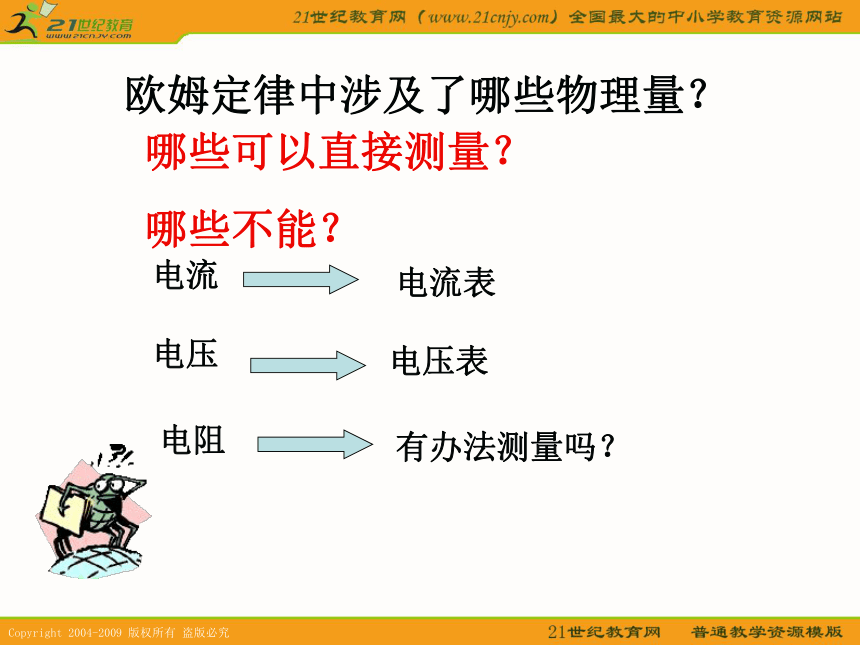

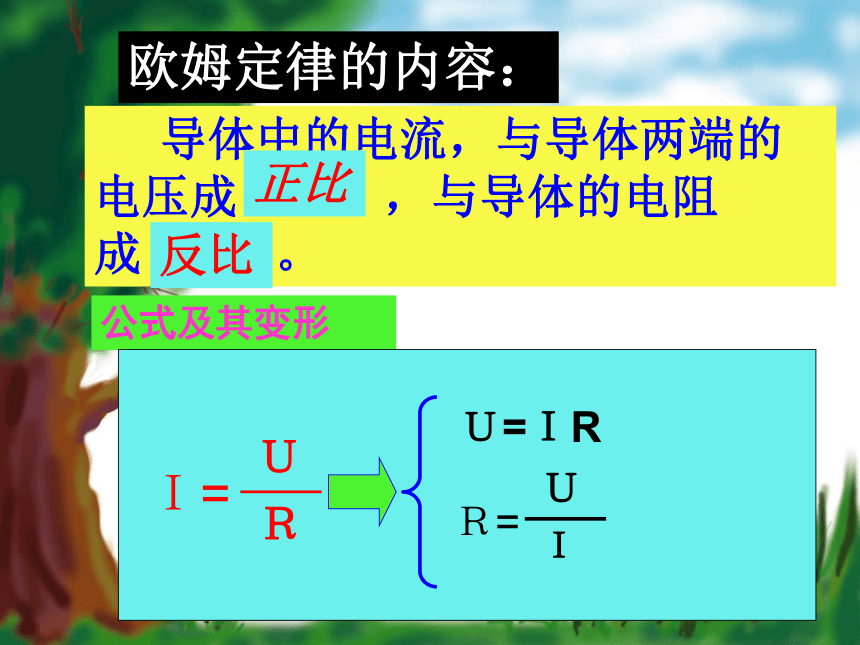

欧姆，1787年出生于德国。小时候受锁匠的父亲的影响喜欢动手，由于家境贫寒，早年不得不边做家庭教师边做科研，条件非常艰难，没有图书没有器材，没有机会和科学家接触，一切都得独立做，然而不懈努力换来的一次次发现，一次次成果，却被当时的科学界所否定和不屑。但不屈的他抱着“在乌云和尘埃之后的真理之光最终会投射出来”的坚定信念，最终于1827年发现了让世界震惊的欧姆定律欧姆定律的内容： 导体中的电流，与导体两端的电压成 ，与导体的电阻成 。正比反比公式及其变形Ｕ=ＩR 欧姆定律中涉及了哪些物理量？电流电压电阻哪些可以直接测量？

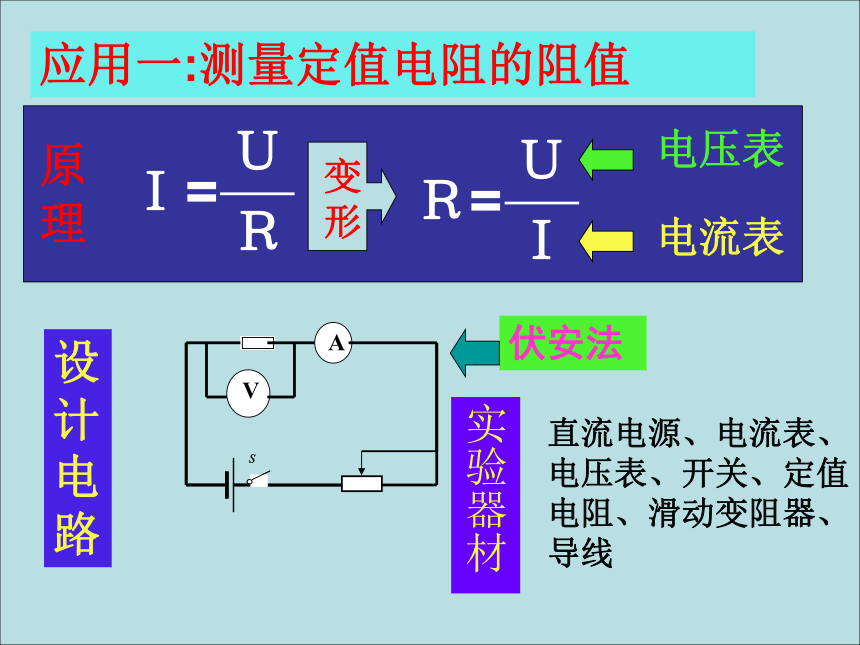

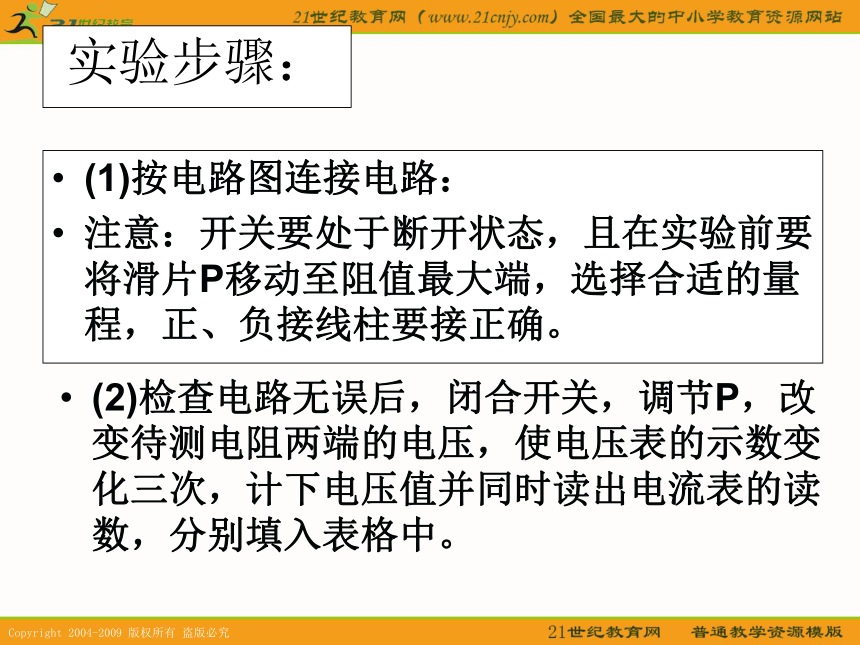

哪些不能？有办法测量吗？电流表电压表应用一:测量定值电阻的阻值设计电路实验器材直流电源、电流表、电压表、开关、定值电阻、滑动变阻器、导线实验步骤： (1)按电路图连接电路：
注意：开关要处于断开状态，且在实验前要将滑片P移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。(2)检查电路无误后，闭合开关，调节P，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。 (3)根据记录的三组数据，分别求出三组对应的电
阻值，根据 得出待测电阻值。 活动14、7测量小灯泡的电阻 （1）实验原理是.
（2）画出实验电路图

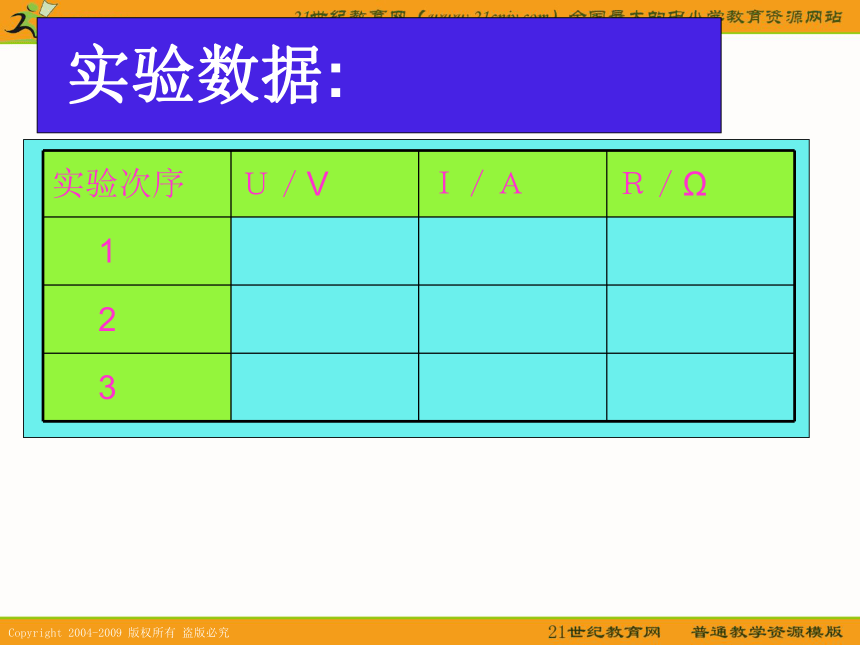

（3）实验数据记录
（4）实验中采取的减小误差的方法是
多次测量求平均值的方法。
上述测量电阻的方法，通常称做伏安法.学生实验、填表格学生汇报实验数据、得出结论
测小灯泡的阻值
思考：你测量出的灯泡电阻是一个定值吗？有什么特点？为什么？测定值电阻的阻值二、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2
电压的特点：U=U1+U2由欧姆定律可知： ：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度 :若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R总=nR讨论2讨论1
串联电路的总电阻等于各部分电阻之和
结论：R=R1+R2+R3+…+Rn1、“伏安法”测电阻2、串联电路的总电阻R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR小结:三、课堂练习1.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，导体中通过的电流为_______该导体的电阻为______ Ω, 。160.5A162．用电压表和电流表测电阻时，它的依据是 _____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。R=U/I1.2V0.48A2.5 Ω3.试根据欧姆定律，完成下列表格。4155你学懂了吗？ 再见!
