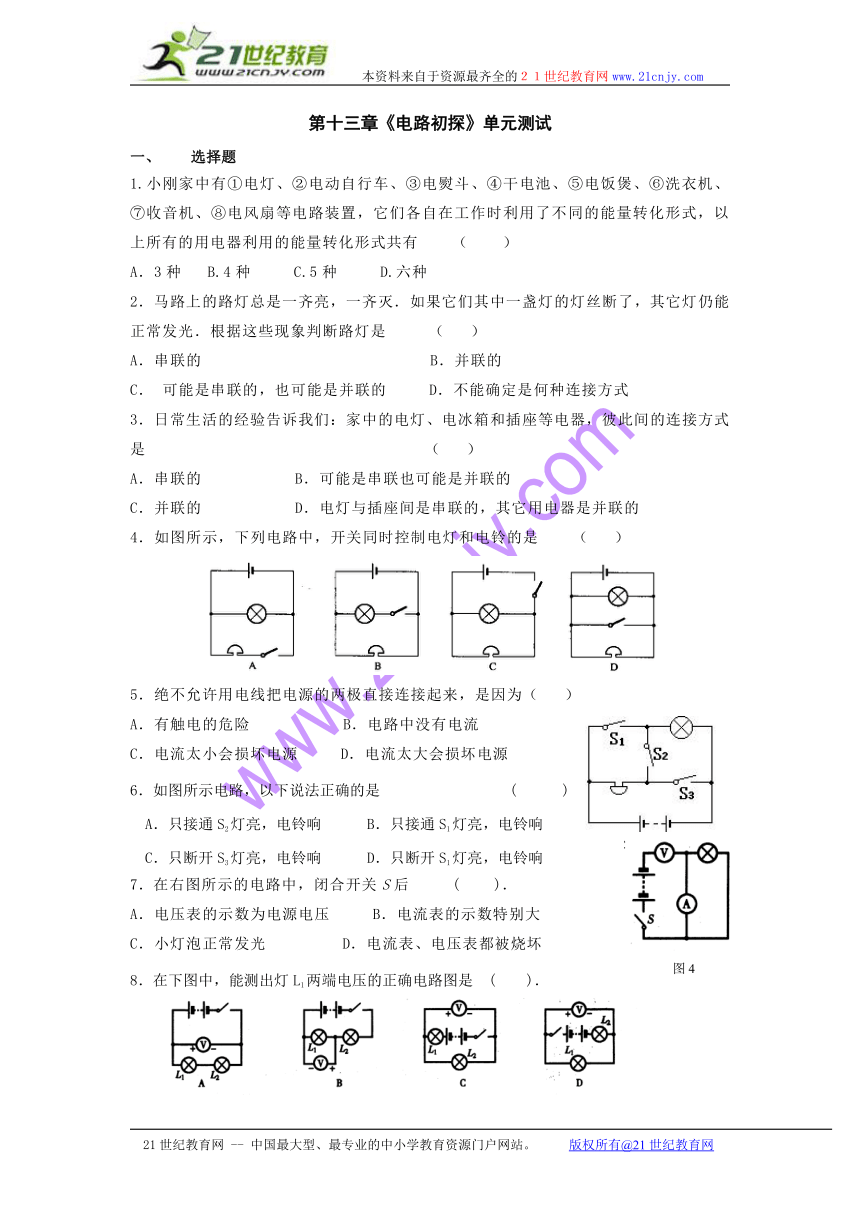

第十三章《电路初探》单元测试
1、 选择题
1.小刚家中有①电灯、②电动自行车、③电熨斗、④干电池、⑤电饭煲、⑥洗衣机、⑦收音机、⑧电风扇等电路装置，它们各自在工作时利用了不同的能量转化形式，以上所有的用电器利用的能量转化形式共有 （ ）
A．3种 B.4种 C.5种 D.六种
2．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
A．串联的 B．并联的
C． 可能是串联的，也可能是并联的 D．不能确定是何种连接方式
3．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ）
A．串联的 B．可能是串联也可能是并联的
C．并联的 D．电灯与插座间是串联的，其它用电器是并联的
4．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）
5．绝不允许用电线把电源的两极直接连接起来，是因为（ ）
A．有触电的危险 B．电路中没有电流
C．电流太小会损坏电源 D．电流太大会损坏电源
6．如图所示电路，以下说法正确的是 ( )
　A．只接通S2灯亮，电铃响 B．只接通S1灯亮，电铃响
　C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响
7．在右图所示的电路中，闭合开关S后 ( )．
A．电压表的示数为电源电压 B．电流表的示数特别大
C．小灯泡正常发光 D．电流表、电压表都被烧坏
8．在下图中，能测出灯L1两端电压的正确电路图是 ( )．

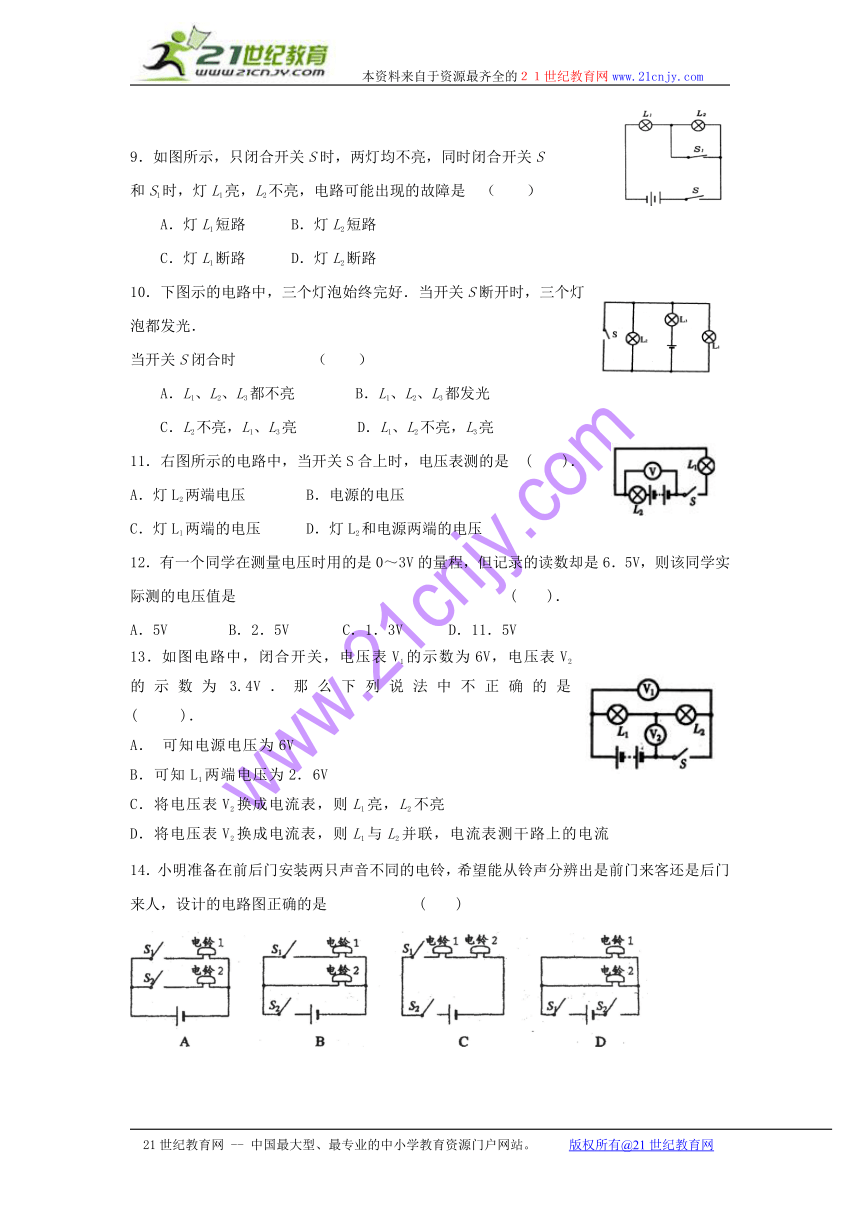

9．如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S
和S1时，灯L1亮，L2不亮，电路可能出现的故障是　（ 　）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
10．下图示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．
当开关S闭合时 （　　）
　　A．L1、L2、L3都不亮　　　　B．L1、L2、L3都发光
　　C．L2不亮，L1、L3亮　　　　D．L1、L2不亮，L3亮
11．右图所示的电路中，当开关S合上时，电压表测的是 ( )．
A．灯L2两端电压 B．电源的电压
C．灯Ll两端的电压 D．灯L2和电源两端的电压
12．有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6．5V，则该同学实际测的电压值是 ( )．
A．5V B．2．5V C．1．3V D．11．5V
13．如图电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )．
A． 可知电源电压为6V
B．可知L1两端电压为2．6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
14．小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是 ( )

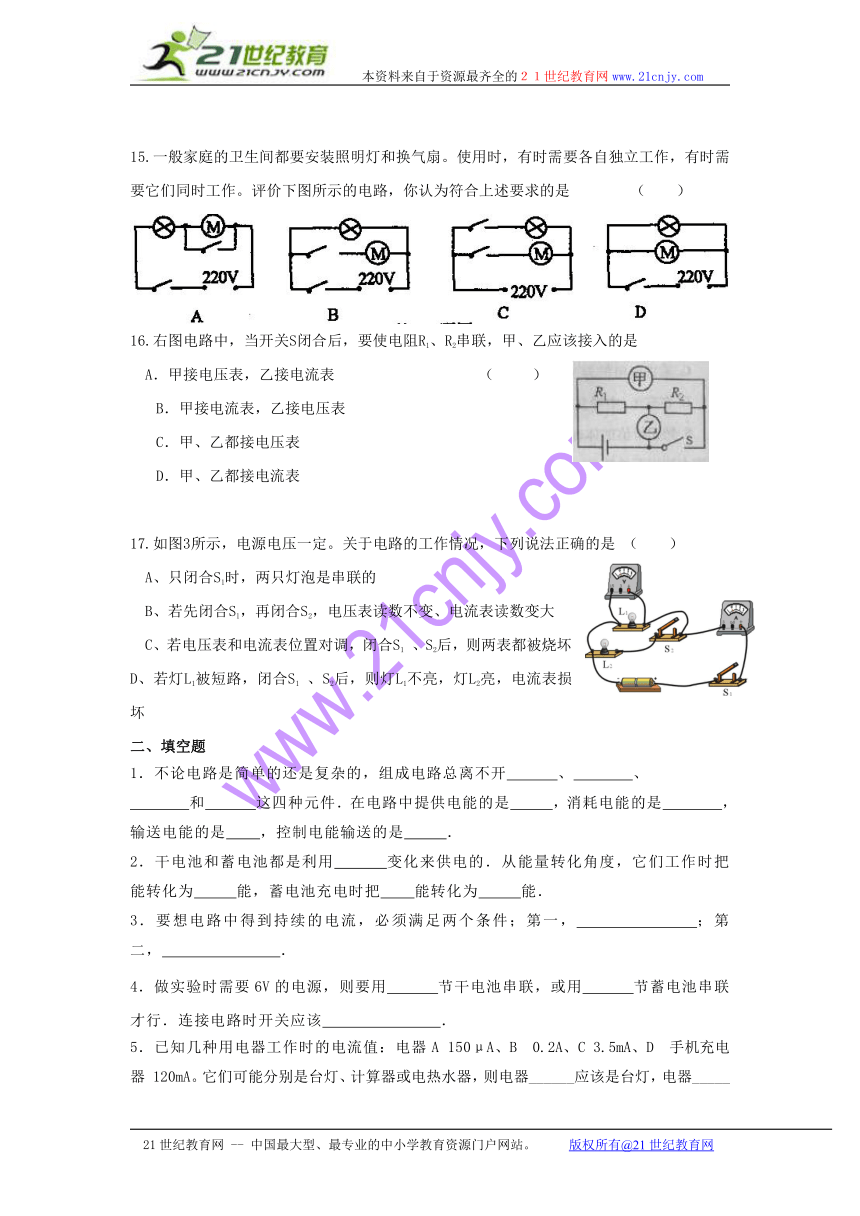

15.一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。评价下图所示的电路，你认为符合上述要求的是 （ ）
16.右图电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是
A．甲接电压表，乙接电流表 （ ）
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
17.如图3所示，电源电压一定。关于电路的工作情况，下列说法正确的是 （ ）
A、只闭合S1时，两只灯泡是串联的
B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C、若电压表和电流表位置对调，闭合S1 、S2后，则两表都被烧坏
D、若灯L1被短路，闭合S1 、S2后，则灯L1不亮，灯L2亮，电流表损坏
二、填空题
1．不论电路是简单的还是复杂的，组成电路总离不开 、 、
和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ．
2．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．
3．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．
4．做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行．连接电路时开关应该 ．
5．已知几种用电器工作时的电流值：电器A 150μA、B 0.2A、C 3.5mA、D 手机充电器 120mA。它们可能分别是台灯、计算器或电热水器，则电器______应该是台灯，电器_____应该是计算器。

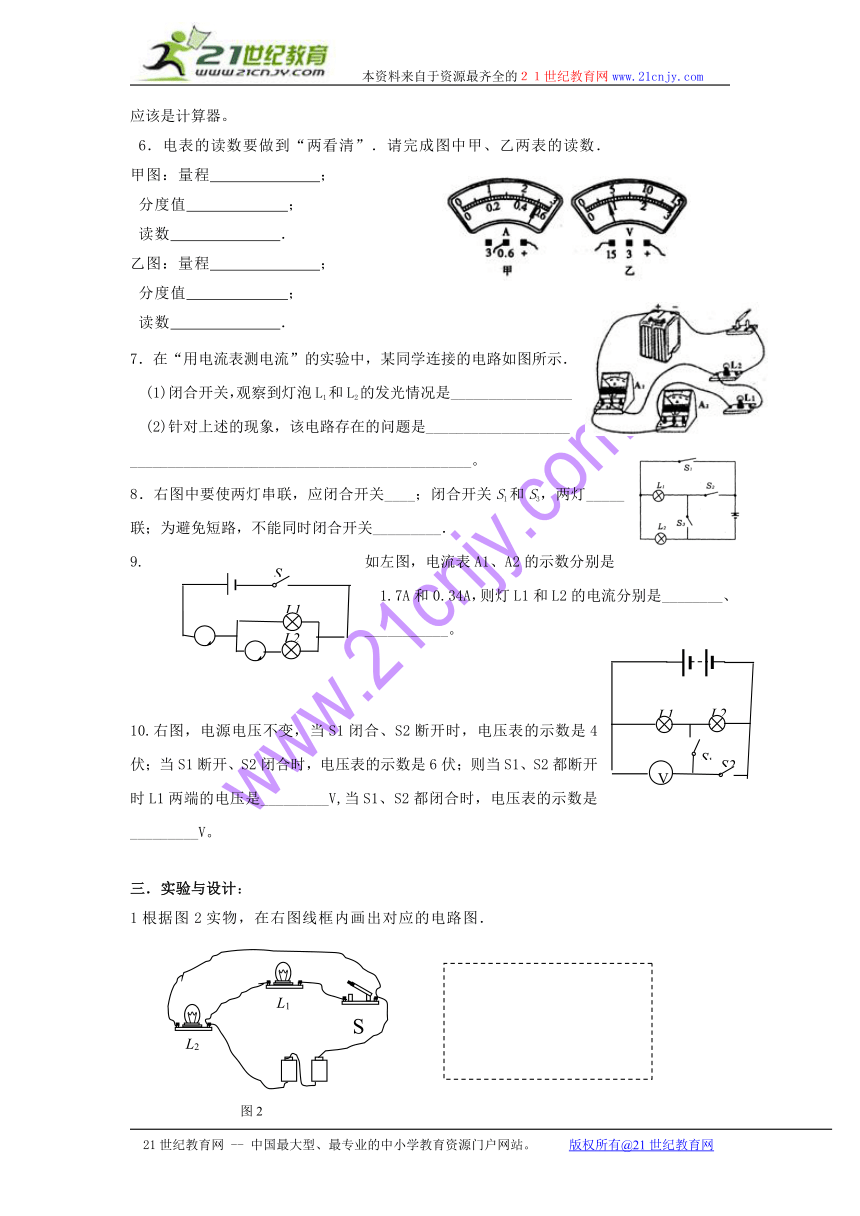

6．电表的读数要做到“两看清”．请完成图中甲、乙两表的读数．
甲图：量程 ；
分度值 ；
读数 ．
乙图：量程 ；
分度值 ；
读数 ．
7．在“用电流表测电流”的实验中，某同学连接的电路如图所示．
(1)闭合开关，观察到灯泡L1和L2的发光情况是________________
(2)针对上述的现象，该电路存在的问题是___________________
_____________________________________________。
8．右图中要使两灯串联，应闭合开关____；闭合开关S1和S3，两灯_____联；为避免短路，不能同时闭合开关_________．
9. 如左图，电流表A1、A2的示数分别是
1.7A和0.34A，则灯L1和L2的电流分别是________、___________。
10.右图，电源电压不变，当S1闭合、S2断开时，电压表的示数是4伏；当S1断开、S2闭合时，电压表的示数是6伏；则当S1、S2都断开时L1两端的电压是_________V,当S1、S2都闭合时，电压表的示数是_________V。
三．实验与设计：
1根据图2实物，在右图线框内画出对应的电路图．
2．在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15
上连接实物图． (每个灯的电流约0.4A)
　
2．(1)根据电路图8，请用笔线把图9中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．
3．图中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来.
4.如右图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
5．润州中学九年级同学在学习电路时,自制水果电池，他们把铜片、铁片插入橙子中，并在铜片和铁片间接入小电灯，小电灯发光：为了进一步探究影响水果电池电压的因素，同学们进行了猜想，其中
小王同学猜想：水果电池的电压与水果的种类有关；
小张同学猜想：水果电池的电压与铜片和铁片插入水果的深度有关；
小李间学猜想：水果电池的电压与插入铜片和铁片间的距离有关．
请你任选以上一种猜想进行探究，并完成下列问题．
（1）写出实验步骤．
（2）设计一个供记录实验数据的表格．
（3）在测量水果电池的电压之前，先要判断电池的正负极．请写出用电压表判断正负极的方法．
6．某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规
律．所接电路图如图21所示，闭合开关后，两电流表指针偏转情况如图22．
图21　
（1）电流表A2的读数是：　　　　　＿．
（2）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个
用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．
（3）另一同学连接的电路如图23所示．他认为：若两灯的亮度一
样，说明串联电路电流处处相等，若两灯的亮度不同，则说
明串联电路电流不相等．
a．你认为他的说法正确吗？为什么
b．连接电路后，两灯泡都亮，由于连线较乱，一时无法确定
电路是串联还是并联，以下两种简单判断方法是否可行？
请你在表中空格填写“可行”或“不可行”．
方法 操作 现象 结论 方法是否可行
方法1 把其中一灯泡从灯座中取下 另一灯熄灭 两灯一定是串联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串联
7．小芳和小明分别设计了探究“并联电路电流规律”的实验，他们各自设计的实验电路图及实验数据记录如下所示．(小芳和小明实验时电路连接及记录的数据都没有错误．)
(1)从他们的实验数据可以看出并联电路干路电流与各支路电流之间的关系是：______
_________________________________________________________________。
(2)小明根据他的实验数据断定“并联电路各支路的电流一定相等”，这是因为他选用的两个电阻Rl、R2的大小关系是：Rl R2．
(3)分别指出小芳、小明的实验设计各有哪些可改进之处．
图4
S
L1
L2
A1
A2
V
S2
L1
L2
S1
L1
L2
S
图2
图8
图9
