九年级物理17.2欧姆定律同步练习及答案

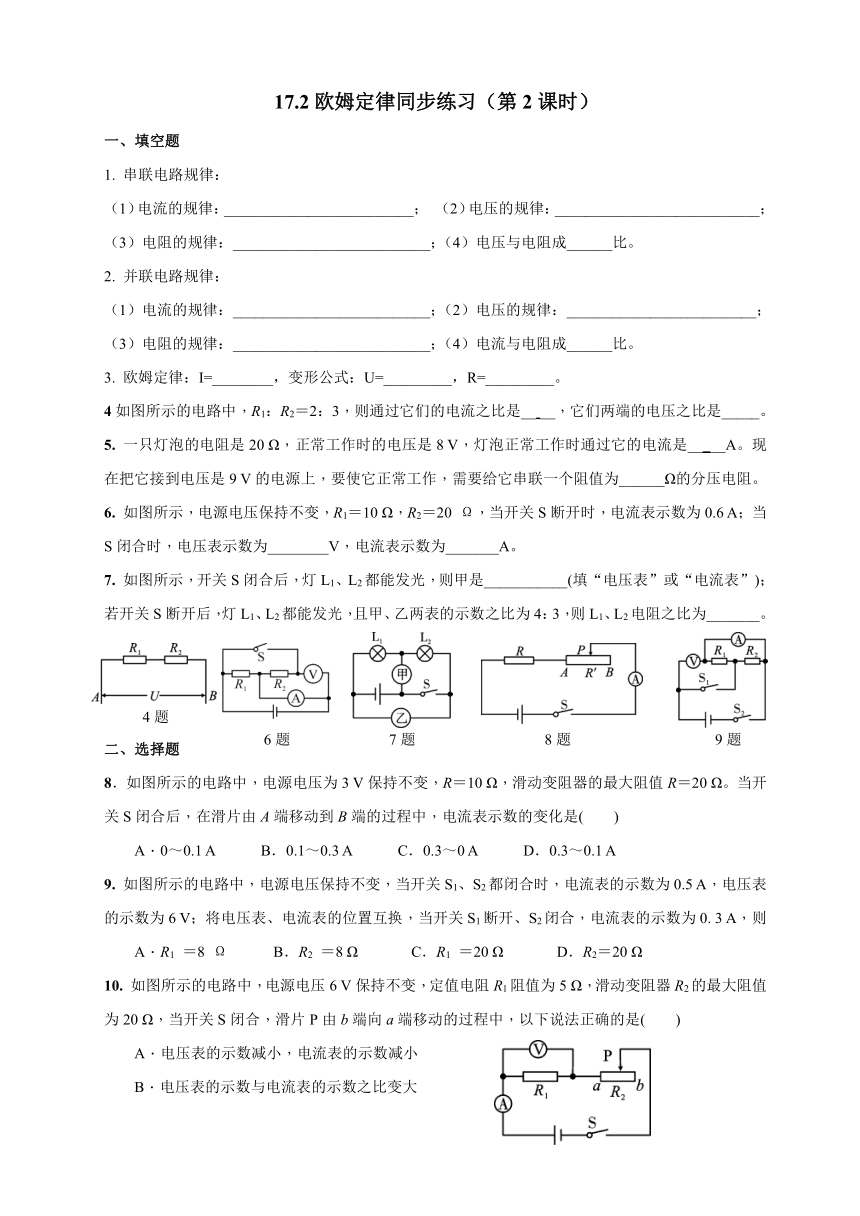

17.2欧姆定律同步练习（第2课时）
一、填空题
1. 串联电路规律：
（1）电流的规律：_________________________； （2）电压的规律：___________________________；
（3）电阻的规律：__________________________；（4）电压与电阻成______比。
2. 并联电路规律：
（1）电流的规律：__________________________；（2）电压的规律：_________________________；
（3）电阻的规律：__________________________；（4）电流与电阻成______比。
3. 欧姆定律：I=________，变形公式：U=_________，R=_________。
4如图所示的电路中，R1：R2＝2：3，则通过它们的电流之比是__ __，它们两端的电压之比是_____。
5. 一只灯泡的电阻是20 Ω，正常工作时的电压是8 V，灯泡正常工作时通过它的电流是_____A。现在把它接到电压是9 V的电源上，要使它正常工作，需要给它串联一个阻值为______Ω的分压电阻。
6. 如图所示，电源电压保持不变，R1＝10 Ω，R2＝20 Ω，当开关S断开时，电流表示数为0.6 A；当S闭合时，电压表示数为________V，电流表示数为_______A。
7. 如图所示，开关S闭合后，灯L1、L2都能发光，则甲是___________(填“电压表”或“电流表”)；若开关S断开后，灯L1、L2都能发光，且甲、乙两表的示数之比为4：3，则L1、L2电阻之比为_______。
二、选择题
8．如图所示的电路中，电源电压为3 V保持不变，R＝10 Ω，滑动变阻器的最大阻值R＝20 Ω。当开关S闭合后，在滑片由A端移动到B端的过程中，电流表示数的变化是( )
A．0～0.1 A B．0.1～0.3 A C．0.3～0 A D．0.3～0.1 A
9. 如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0. 3 A，则
A．R1 ＝8 Ω B．R2 ＝8 Ω C．R1 ＝20 Ω D．R2＝20 Ω
10. 如图所示的电路中，电源电压6 V保持不变，定值电阻R1阻值为5 Ω，滑动变阻器R2的最大阻值为20 Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是( )
A．电压表的示数减小，电流表的示数减小
B．电压表的示数与电流表的示数之比变大

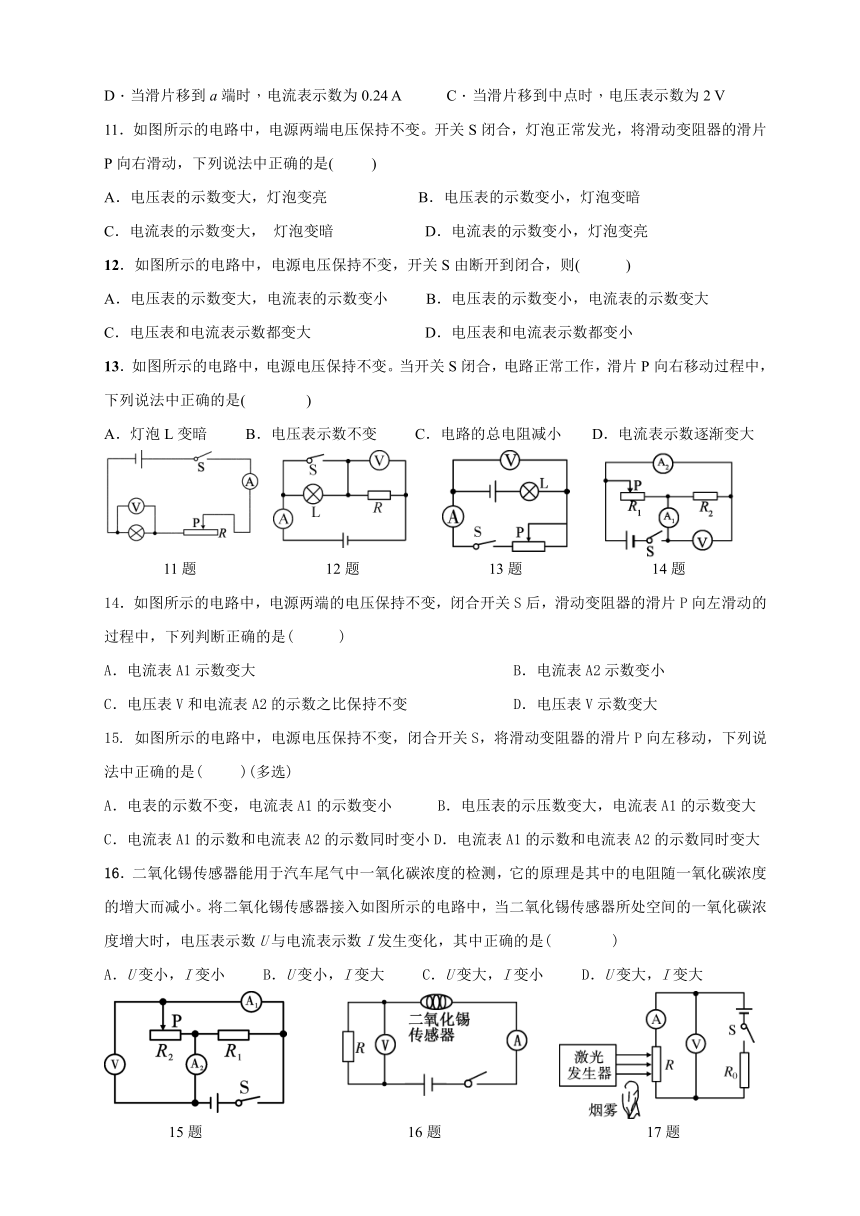

D．当滑片移到a端时，电流表示数为0.24 A C．当滑片移到中点时，电压表示数为2 V
11．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯泡正常发光，将滑动变阻器的滑片P向右滑动，下列说法中正确的是( )
A．电压表的示数变大，灯泡变亮 B．电压表的示数变小，灯泡变暗
C．电流表的示数变大， 灯泡变暗 D．电流表的示数变小，灯泡变亮
12．如图所示的电路中，电源电压保持不变，开关S由断开到闭合，则( )
A．电压表的示数变大，电流表的示数变小 B．电压表的示数变小，电流表的示数变大
C．电压表和电流表示数都变大 D．电压表和电流表示数都变小
13．如图所示的电路中，电源电压保持不变。当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法中正确的是( )
A．灯泡L变暗 B．电压表示数不变 C．电路的总电阻减小 D．电流表示数逐渐变大
14．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P向左滑动的过程中，下列判断正确的是( )
A．电流表A1示数变大 B．电流表A2示数变小
C．电压表V和电流表A2的示数之比保持不变 D．电压表V示数变大
15. 如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )(多选)
A．电表的示数不变，电流表A1的示数变小 B．电压表的示压数变大，电流表A1的示数变大
C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大
16．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是( )
A．U变小，I变小 B．U变小，I变大 C．U变大，I变小 D．U变大，I变大
17. 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时( )
A．电流表的示数增大，电压表的示数增大 B．电流表的示数减小，电压表的示数减小
C．电压表与电流表的示数之比减小 D．增大R0的阻值，可使阻值在更低浓度烟雾下报警
18.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（ ）
A.甲的电阻值小于乙的电阻值 B.通过甲、乙两个电阻的电流之比是2:1
C.甲、乙两个电阻两端电压之比是2:1 D.当电流为0.2A时，电源电压为2v
19．如图所示是电阻甲和乙的U－I图象，下列说法不正确的是( )
A．甲的电阻值保持20 Ω不变 B．乙的电阻值保持10 Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 A
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路两端的总电压是6 V
20. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和元件A电阻分别是（　）
A.4.5V 5 Ω B. 2.5V 5 Ω C.4.5V 0.2 Ω D. 2V 0.2 Ω
21．如图所示，能正确描述电阻一定时，电流随电压变化的图象是( )
22．在图所示的电路中，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断
A. 灯L1断路。 B. 灯L1短路。
C. 灯L2断路。 D. 灯L2短路。
23. 如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零．造成这种情况的原因可能是(　　)
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
三、计算题
24. 如图所示，R1=30Ω、R2=15Ω，电源电压保持不变，当S1、S2都闭合时电流表的示数为1A；S1、S2都断开时，电流表的示数是0.2A，求：电源的电压和R3的阻值。
25. 如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50 Ω。当S闭合，S1断开，P在b端时，灯泡L两端的电压为2 V，电流表的示数为0.2 A；当S、S1均闭合，P在a端时，电流表的示数为1.5 A。求：
(1)灯泡L的电阻RL和电源电压；
(2)电阻R1的阻值。(不考虑温度对电阻的影响)
26. 如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=8Ω，灯泡电阻R2=5Ω，滑动变阻器的最大阻值R3=20Ω。
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
17.2欧姆定律同步练习（第2课时）答案
一、填空题
1.①串联电路中，电流处处相等 ②串联电路中，总电压等于各分电压之和
③串联电路中，总电阻等于各分电阻之和 ④正比
2.①并联电路中，干路电流等于各支路电流之和 ②并联电路中，总电压等于各支路两端电压
③并联电路中，总电阻的倒数等于各支路电阻的倒数之和 ④反比
3. 欧姆定律：I =U / R，变形公式：U = I R，R= U / I。
4. 1:1 2:3 5. 0.2 5 6. 6 0.9 7. 电压表 3:1
二、选择题
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
D
B
C
B
C
A
C
BC
D
D
A
B
A
A
A
C
三、计算题
24. 电源电压U=10V 电阻R3=20Ω
25. （1）灯泡L的电阻为RL=10Ω 电源电压为U=12V
（2）电阻R1的阻值为R1=40Ω
26. （1）电源电压u=3.75V 滑动变阻器连入电路的阻值为RP=10Ω
（2）滑动变阻器接入电路的阻值变化范围0—32Ω
