物理：第十五章电功和电热复习课件（苏科版九年级下）

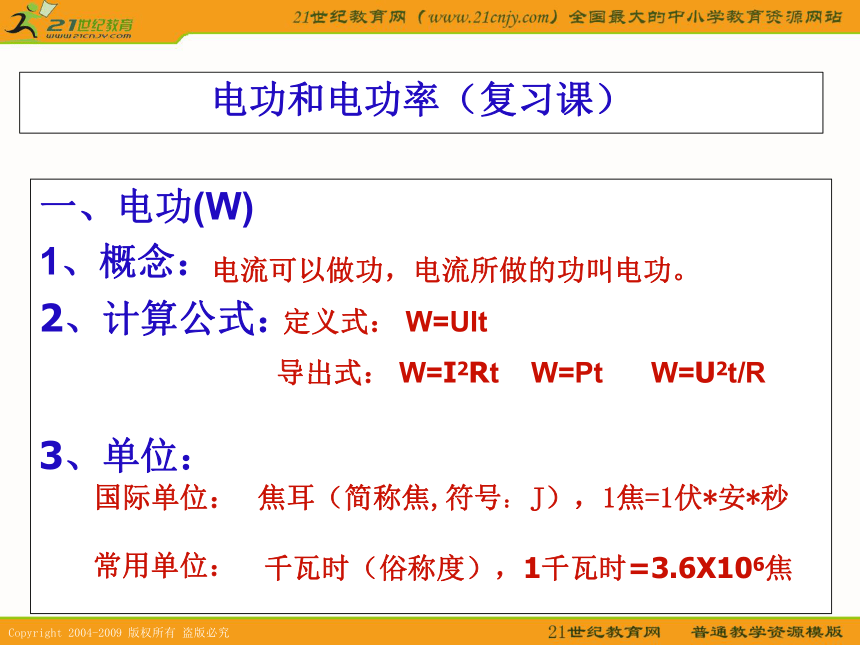

课件12张PPT。欢迎各位老师电功和电功率（复习课）一、电功(W)
1、概念：
2、计算公式：
3、单位：
电流可以做功，电流所做的功叫电功。定义式： W=UIt导出式： W=I2Rt W=Pt W=U2t/R
国际单位：焦耳（简称焦,符号： J），1焦=1伏*安*秒
常用单位：千瓦时（俗称度），1千瓦时=3.6X106焦

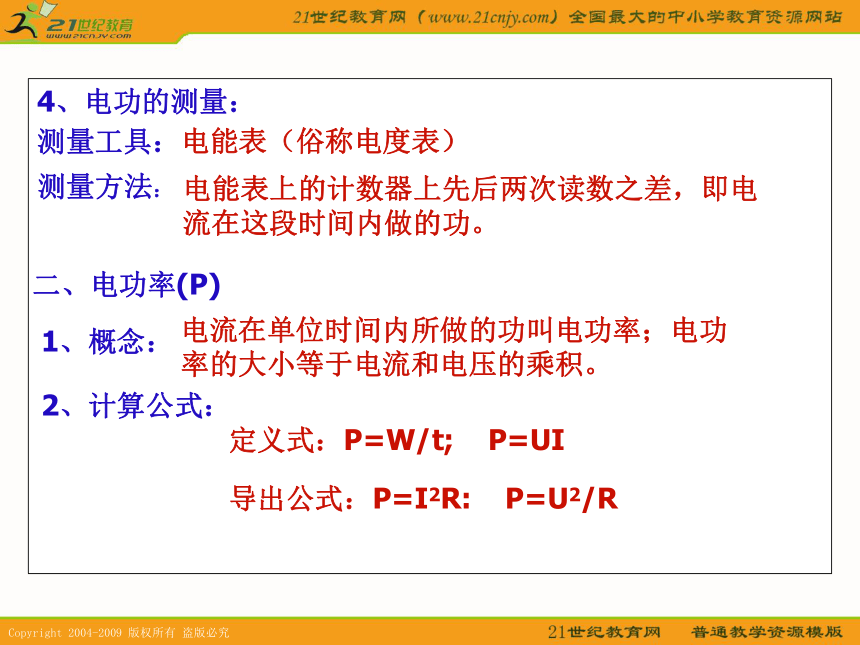

4、电功的测量：

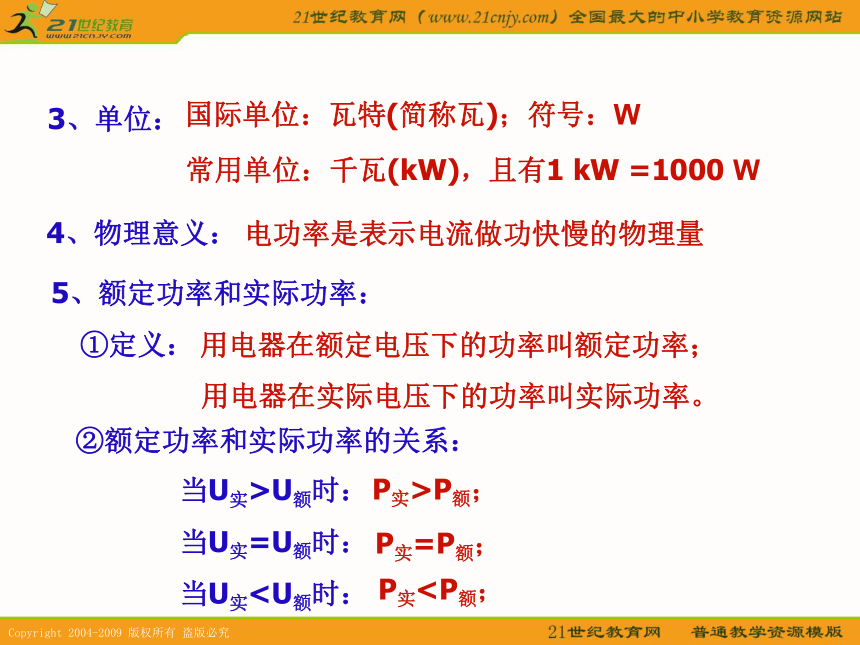

测量工具：电能表（俗称电度表）测量方法：二、电功率(P)1、概念：电流在单位时间内所做的功叫电功率；电功率的大小等于电流和电压的乘积。2、计算公式：导出公式：P=I2R: P=U2/R定义式：P=W/t; P=UI 电能表上的计数器上先后两次读数之差，即电流在这段时间内做的功。3、单位：国际单位：瓦特(简称瓦)；符号：W常用单位：千瓦(kW)，且有1 kW =1000 W4、物理意义：电功率是表示电流做功快慢的物理量5、额定功率和实际功率：①定义：用电器在额定电压下的功率叫额定功率；用电器在实际电压下的功率叫实际功率。②额定功率和实际功率的关系：当U实>U额时：
当U实=U额时：

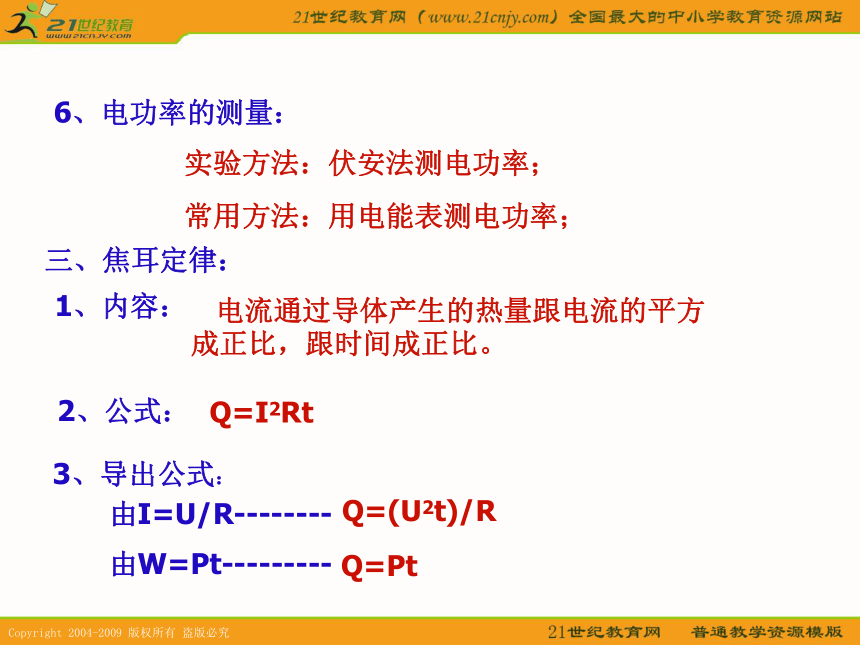

当U实P额；P实Q=Pt

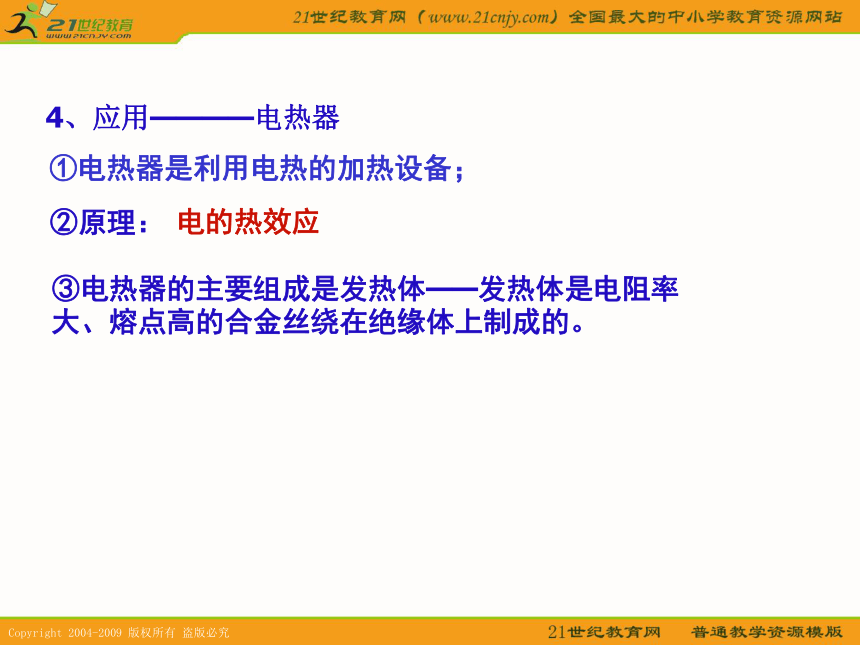

4、应用————电热器①电热器是利用电热的加热设备；②原理：③电热器的主要组成是发热体——发热体是电阻率大、熔点高的合金丝绕在绝缘体上制成的。电的热效应
电功
W=UIt电功率
焦耳定律物理意义Q=I2Rt物理意义P=W/t=UI额定电压
额定功率实验：
测定功率本章知识网络图：例1：一个小灯泡接在电压为1.5伏的电路上通电1分钟，通过灯泡的电流为0.3安，在这段时间内，电流所做的功是多少？电流所做的功率是多少？解：电流在1分钟内做的功：W = UIt = 1.5 V·0.3 A·60 S=27 J电流所做的功率：P = W/t = 27 J/60S = 0.45 W答：在这段时间内，电流做功27焦耳，电流做功的功率
是0.45瓦。例2：小明参观工厂时，看到一个电度表上标有1500r/Kw.h 的字样，他用表测得电度表盘在2分钟内转了120转，于是他算出了当时这个工厂的用电功率是
瓦解：W=(1Kwh/1500r)X120r=0.08Kwh工厂的用电功率为：P = W/t = 0.08 Kwh/0.333h =2 .4 Kw电流在2分钟内做的功为：例3：有一只标有“Pz220—100”字样的灯泡，接到电压为110伏的电路中，这只灯泡消耗的实际功率是多少？解：R=U2额/P额=（220V）2/100W=484ΩP实=U2实/R=（110V）2/484Ω =25W答：灯泡消耗的实际功率为25瓦。由P=U2/R，可得：练习巩固1.某养鸡场有一台电热孵卵器，其发热体由两
条110?的电阻丝并联组成。如果通过发热
体的电流是2A，通电10s该发热体产生的热量为
______________ J。
2.某宿舍内有“PZ220-40”的电灯20盏，“220V
60W”的彩电10台，这些电器同时使用时，消耗
的总功率是 W。
3.标有“6V 6W”的灯泡，如果接在15V的电路中
并使其正常发光，应 联一个阻值为
Ω的电阻。4.将标有“××V 10W”的小灯泡L与R＝10?的电阻按如图所示方式连接。闭
合开关S后，电压表的示数为8V，电流表的示数为1A。设小灯泡灯丝电阻不
变.求：（1）小灯泡L的电阻。
（2）小灯泡L的额定电压。
5．如图所示的电路中，电源两端电压保持不变,R1=15Ω。只闭合开关S1，
将滑片P移至滑动变阻器R2的中点时，电压表V2的示数为8/3 V，电流表A的示
数为I1=4/15 A。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表
A的示数为0.32A。
求：（1）电阻R3的阻值
（2）电源电压
(3)滑动变阻器R2的最大阻值。第27题图第28题图
