高中数学人教A版必修2课件： 第一章 1.2.2 空间几何体的三视图

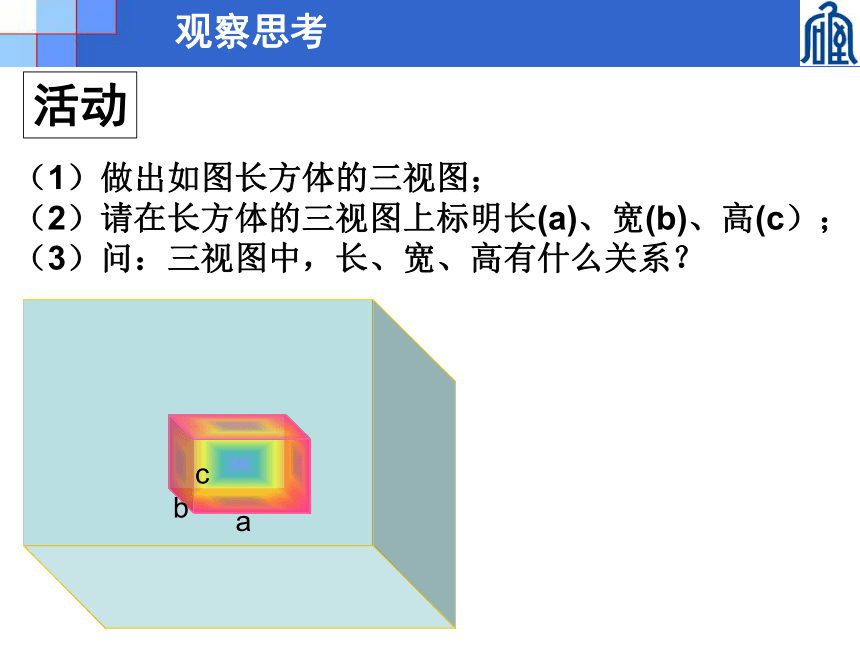

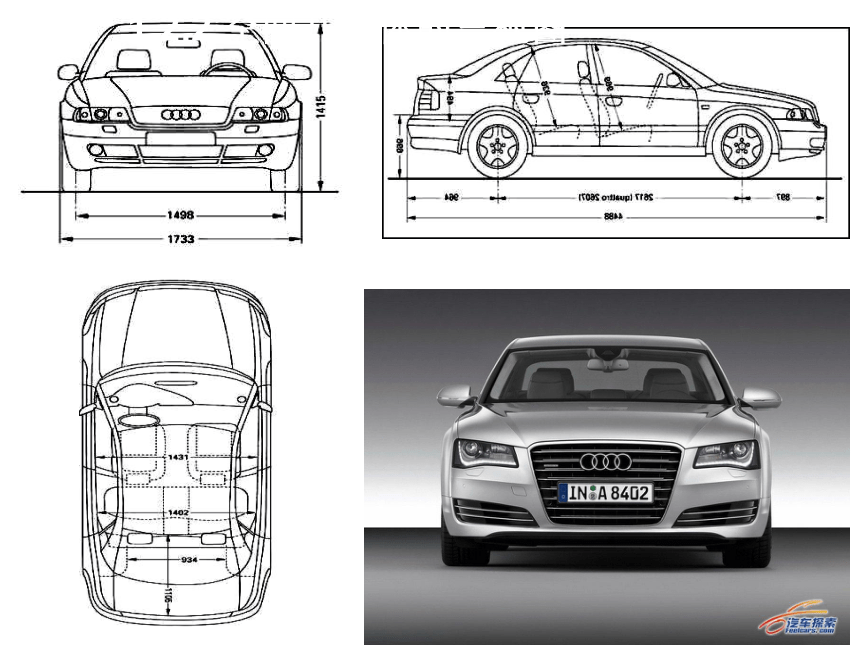

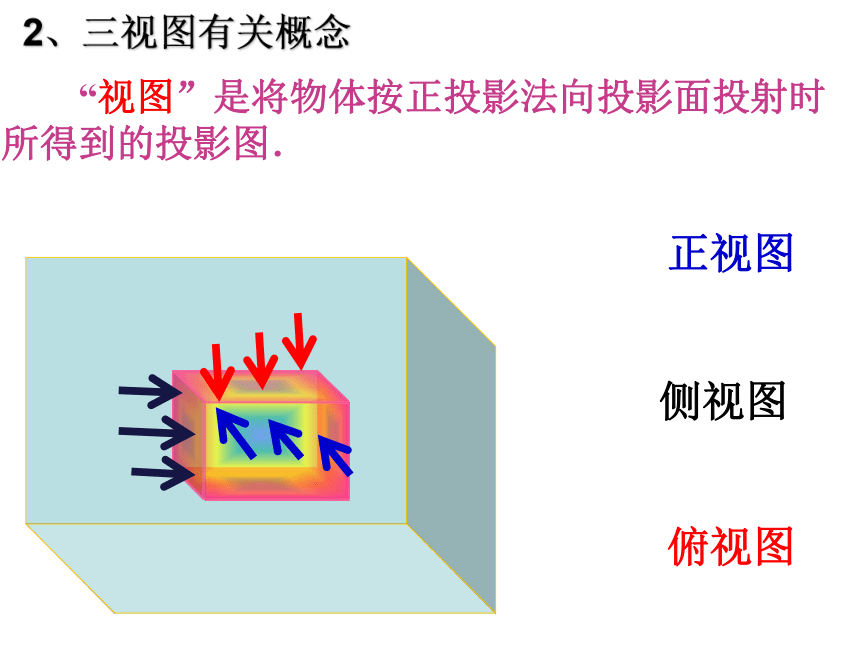

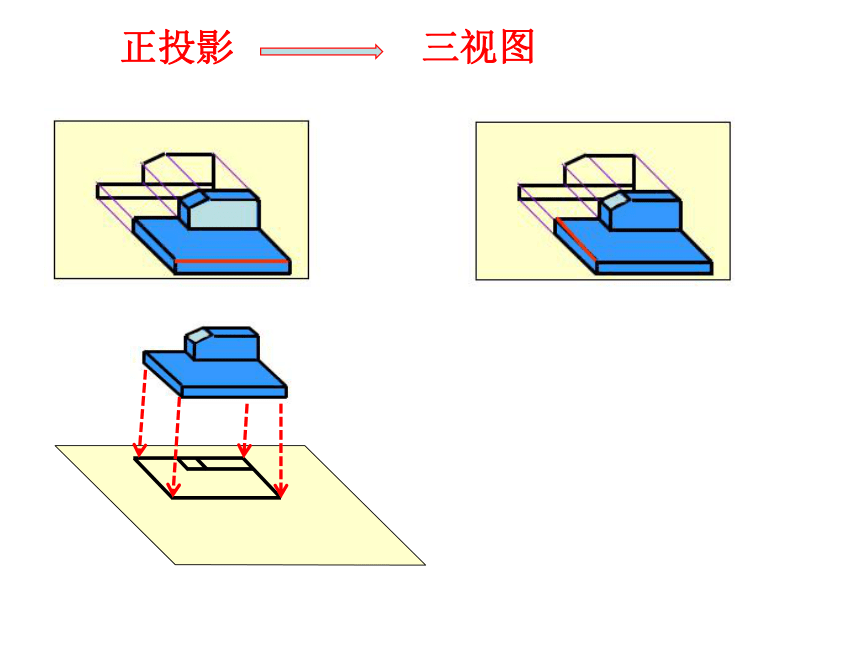

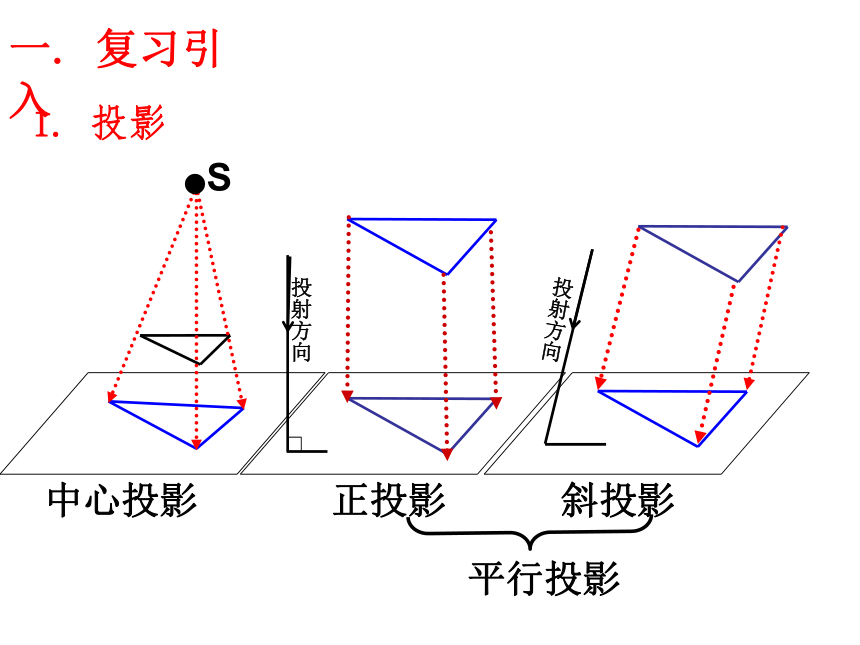

课件21张PPT。空间几何体的三视图一. 复习引入S投射方向投射方向平行投影中心投影正投影斜投影1. 投影正投影三视图你猜：他们是什么关系？网络图片：哟，有点温馨喔你猜对了吗？ 仅从一个角度看问题，是要出事儿的！汽车设计图纸1.2.2 空间几何体的三视图2、三视图有关概念 “视图”是将物体按正投影法向投影面投射时所得到的投影图．正视图侧视图俯视图（1）做出如图长方体的三视图；
（2）请在长方体的三视图上标明长(a)、宽(b)、高(c）；

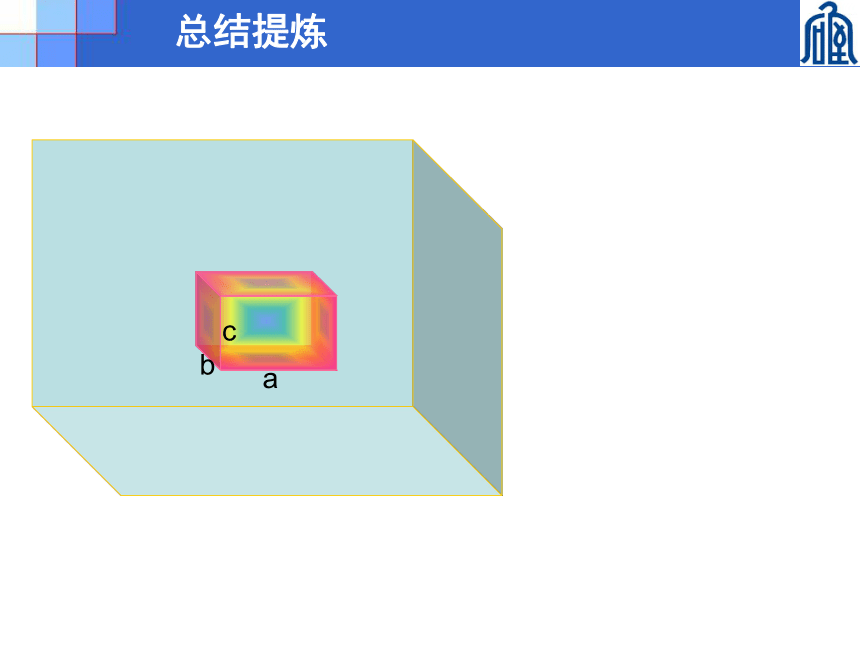

（3）问：三视图中，长、宽、高有什么关系？观察思考活动总结提炼正视图正视图俯视图侧视图侧视图俯视图总结提炼正视图正视图俯视图侧视图侧视图俯视图总结提炼aabbcc特点：长对正，高平齐，宽相等 圆柱的三视图正视图侧视图俯视图圆锥的三视图俯视图正视图侧视图活动注意：
(1)画几何体的三视图时，
能看见的轮廓和棱用实线表示，
不能看见的轮廓和棱用虚线表示。

(2)长对正， 高平齐， 宽相等。正方体的三视图正侧俯活动正方体的三视图活动正三棱柱的三视图正视图俯视图侧视图正侧俯活动侧视图俯视图下图中的三视图表示下面那个几何体?
正四棱锥 一个几何体的三视图如下,你能说出它是什么立体图形吗? 由三视图想象几何体4cm4cm4cm4cm活动课堂小结：1. 三视图正视图-----从前面向后面的正投影侧视图-----从左向右的正投影俯视图-----从上向下的正投影2.三视图之间的投影规律：正视图俯视图长对正侧视图高平齐宽相等
