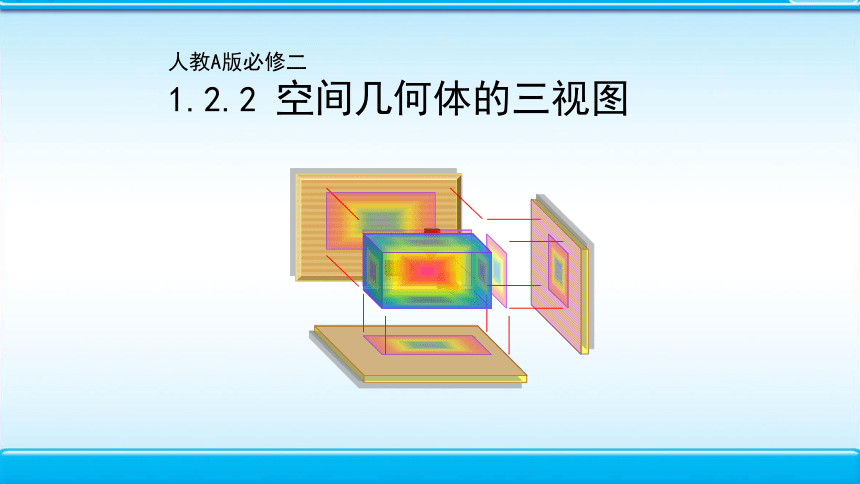

1.2.2 空间几何体的三视图

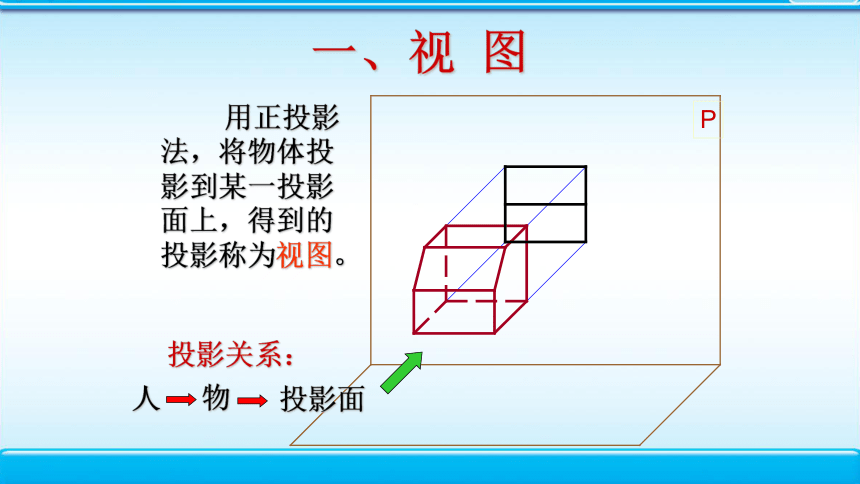

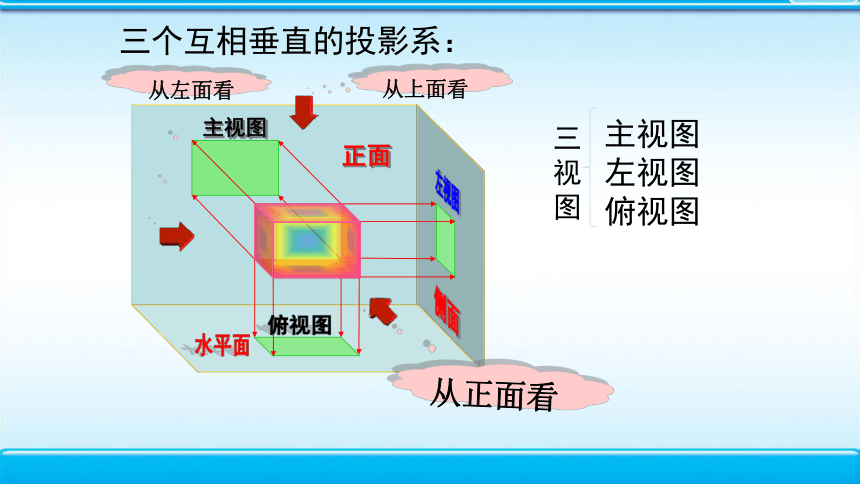

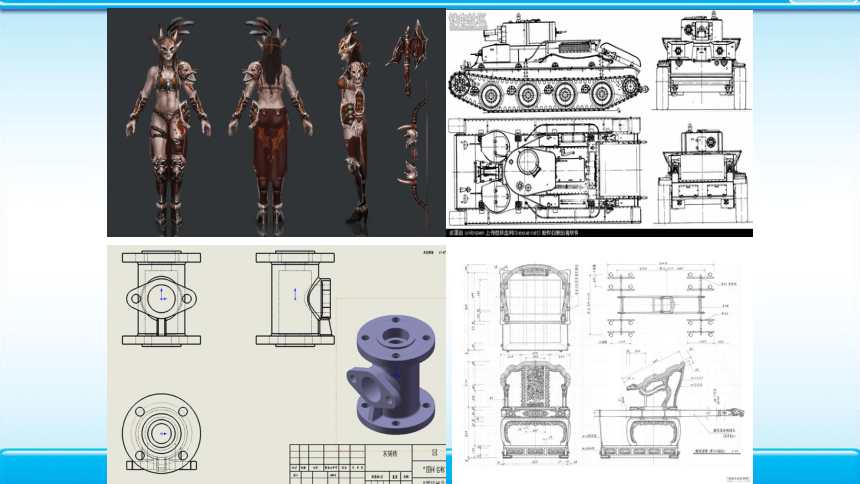

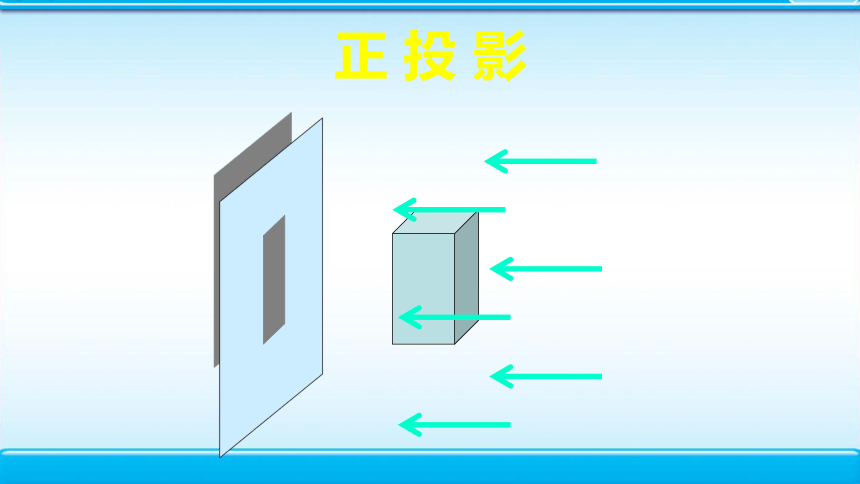

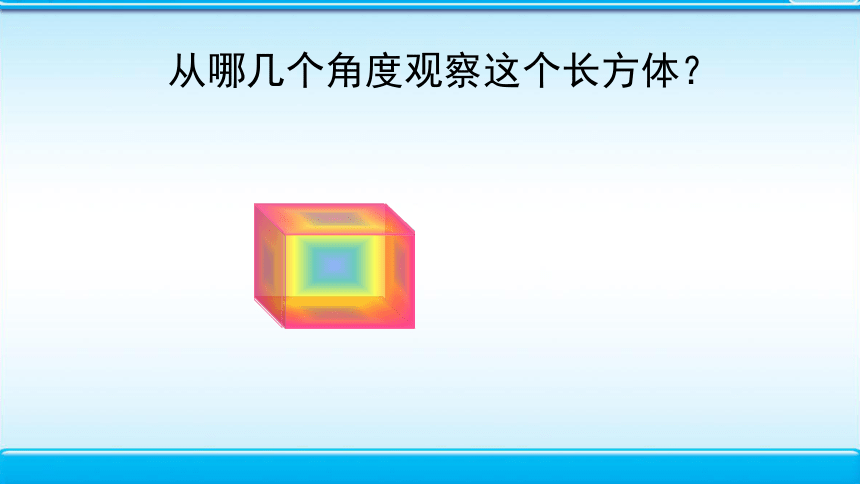

课件25张PPT。人教A版必修二1.2.2 空间几何体的三视图世界这么大，都想去看看！！！正 投 影一、视 图 用正投影法，将物体投影到某一投影面上，得到的投影称为视图。投影关系：投影面物人任务探究：画个图纸，告诉铸造师傅你要这样的螺栓，该怎么描述它？?从哪几个角度观察这个长方体？主视图正面从上面看从正面看从左面看左视图侧面水平面俯视图三个互相垂直的投影系：主视图
左视图

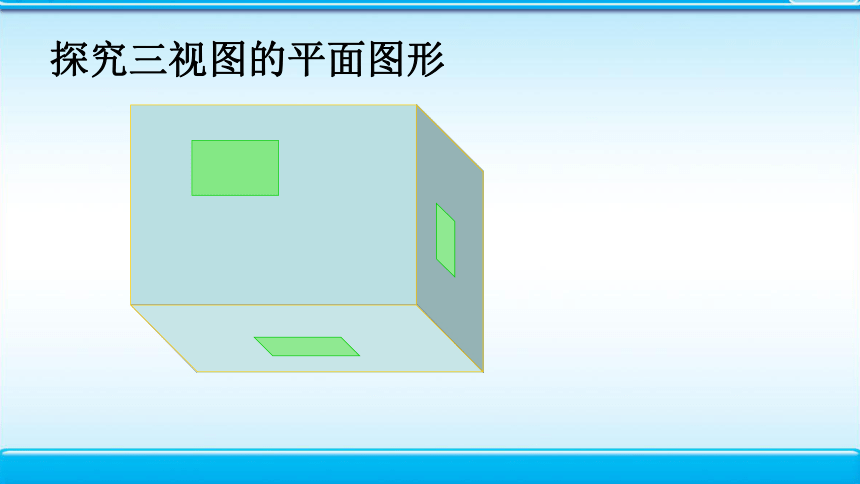

俯视图三视图探究三视图的平面图形三视图的平面位置三视图的尺寸关系主视图俯视图左视图 结论：
1.左视图和正视图的高度一样
2.正视图与俯视图的长度一样
3.左视图与俯视图的宽度一样应注意哦长对正、高平齐、宽相等
三视图的尺寸关系定义：长、宽、高长：左、右方向的长度宽：前、后方向的长度高：上、下方向的长度常见几何体的三视图左视图俯视图正方体的三视图都是正方形。主视图主视图左视图俯视图常见几何体的三视图常见几何体的三视图主视图左视图俯视图同学们，试着画正三棱柱的三视图吧1、正投影
2、找位置
3、定尺寸
提示:
在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.画法步骤：完成课前探究：分小组探讨一下吧1.如图,下列几何体各自的三视图中,有且仅有两个视图相同的是?????
(　　)
?
A.①②　????B.②③　????C.②④　????D.③④随堂小测：2.如图，几何体的正视图和侧视图都正确的是 (　　)3.三视图如图的几何体是 (　　)
A.三棱锥　　　　　
B.四棱锥
C.四棱台
D.三棱台
知识小结根据三视图还原几何体：根据三视图还原几何体：1.高考实战赏析：下图是正三棱锥V-ABC的正视图、侧视图和俯视图,则其侧视图的面积是?(　　)
?
A.4　????B.5　????C.6　????D.71课后巩固提升： 2.如图所示的图形是由若干个小正方体所叠成的几何体的侧(左)视图与俯视图,其中俯视图的小正方形中的数字表示该几何体在同一位置上叠放的小正方体的个数,则这个几何体的正(主)视图是( )3.《优化习题》1.、2、3、4
