高中数学人教新课标A版 1.2.2 空间几何体的三视图

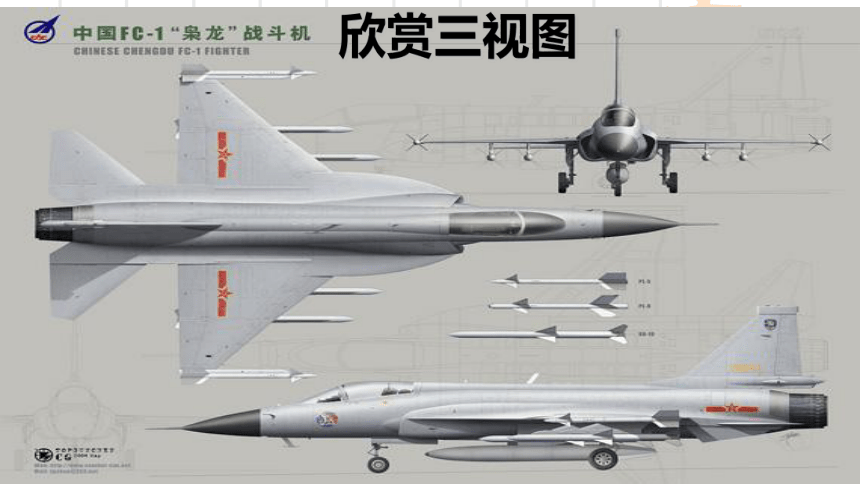

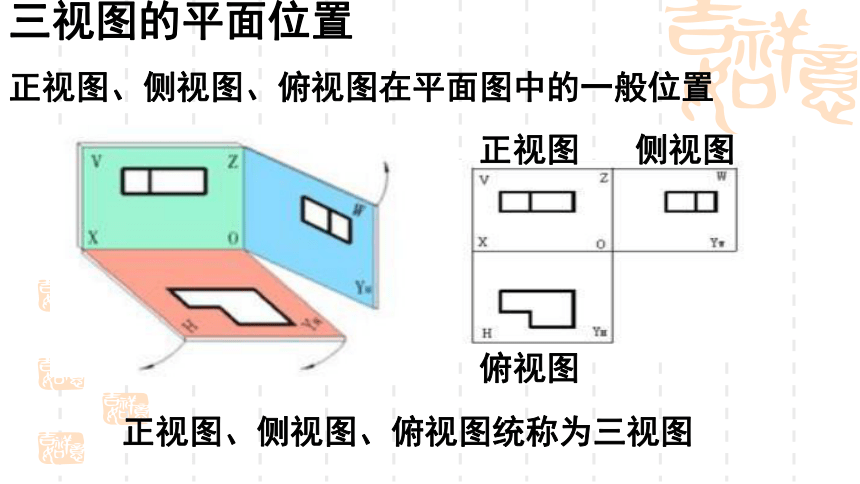

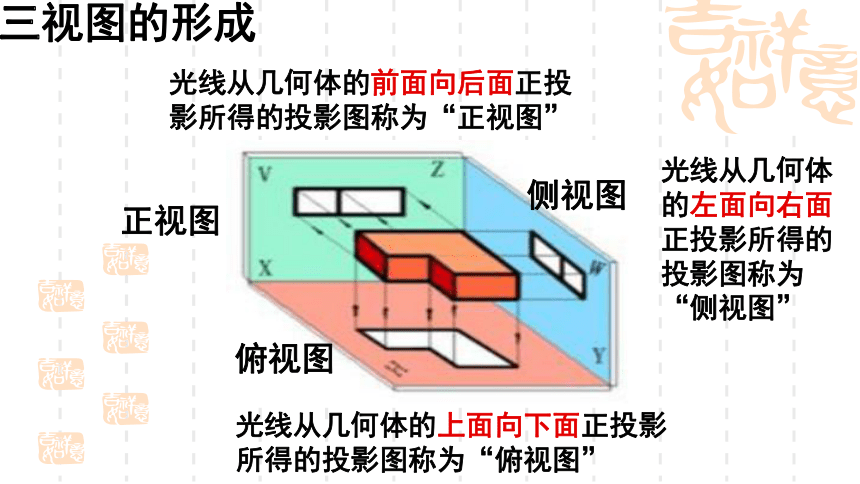

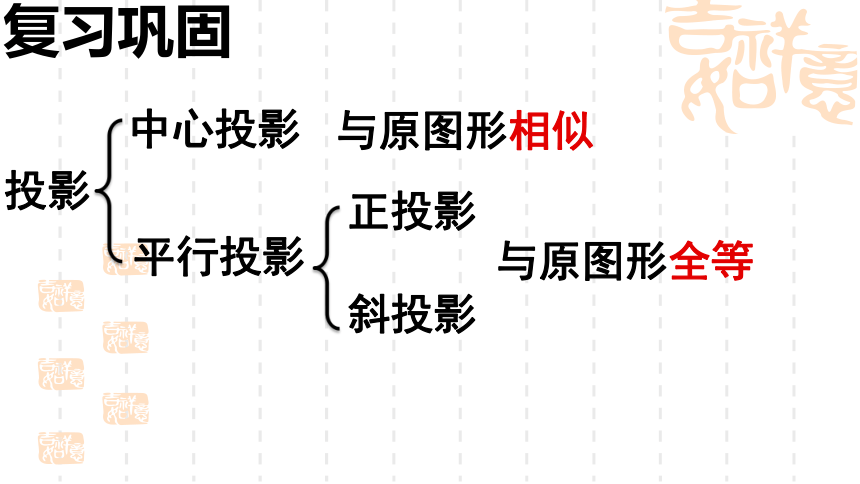

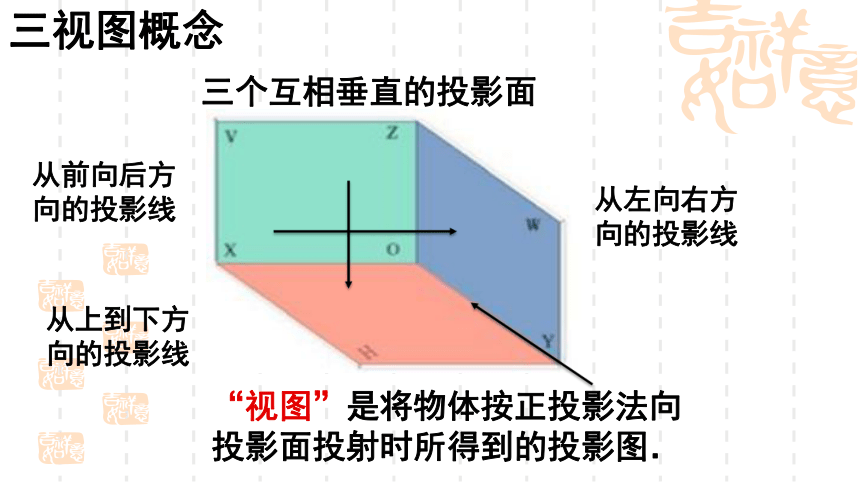

课件17张PPT。1.2 空间几何体的三视图和直观图1.2.2 空间几何体的三视图 斜投影正投影 平行投影与原图形全等复习巩固投影中心投影与原图形相似欣赏三视图三个互相垂直的投影面“视图”是将物体按正投影法向 投影面投射时所得到的投影图．从左向右方向的投影线从上到下方向的投影线从前向后方向的投影线三视图概念三视图的形成正视图侧视图俯视图光线从几何体的上面向下面正投影所得的投影图称为“俯视图”光线从几何体的前面向后面正投影所得的投影图称为“正视图”光线从几何体的左面向右面正投影所得的投影图称为“侧视图”三视图的平面位置正视图侧视图俯视图正视图、侧视图、俯视图在平面图中的一般位置 正视图、侧视图、俯视图统称为三视图高平齐：正侧一样高，

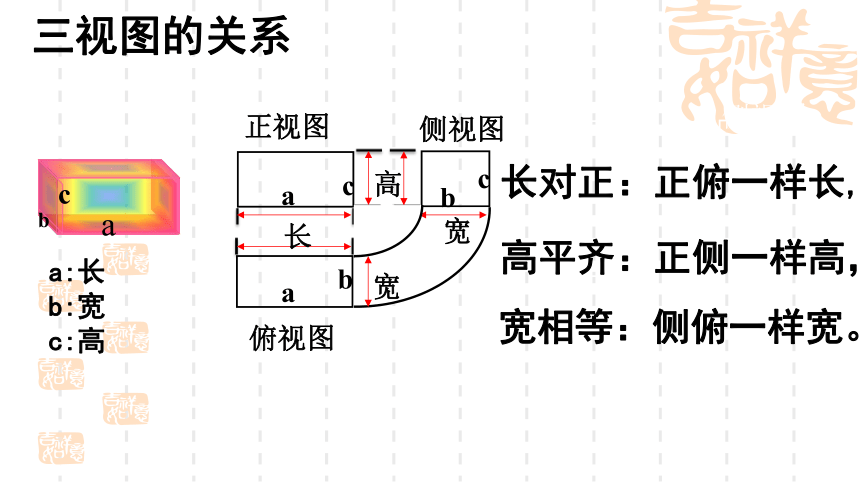

视图侧视图正视图俯视图侧视图aabbcc三视图的关系宽相等：侧俯一样宽。长对正：正俯一样长,a:长
b:宽
c:高俯视图正视图侧视图例1.请画出圆台的三视图将圆台倒置俯视图正视图侧视图同一物体摆放的位置不同，其三视图也不同.画三视图时，能看见的轮廓线和棱用实线表示，不能看见的用虚线表示。 圆柱 圆锥 正三棱柱 练习1：请同学们画出下列几何图的三视图正四棱台例2.根据三视图还原几何体正视图侧视图俯视图例3.画出下例简单组合体的三视图正视图侧视图俯视图练习2.画下例简单组合体的三视图正视图侧视图俯视图练习3.实物搭建—画出其三视图正视图侧视图俯视图圆锥圆台冰淇淋请想象下面三视图所表示的几何图形的实物模型．课 堂 小 结三视图
正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时，要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正，高平齐，宽相等. 赢在课堂P7-8
课后作业
