高中数学人教A版必修2课件： 第一章 1.2.2 空间几何体的三视图

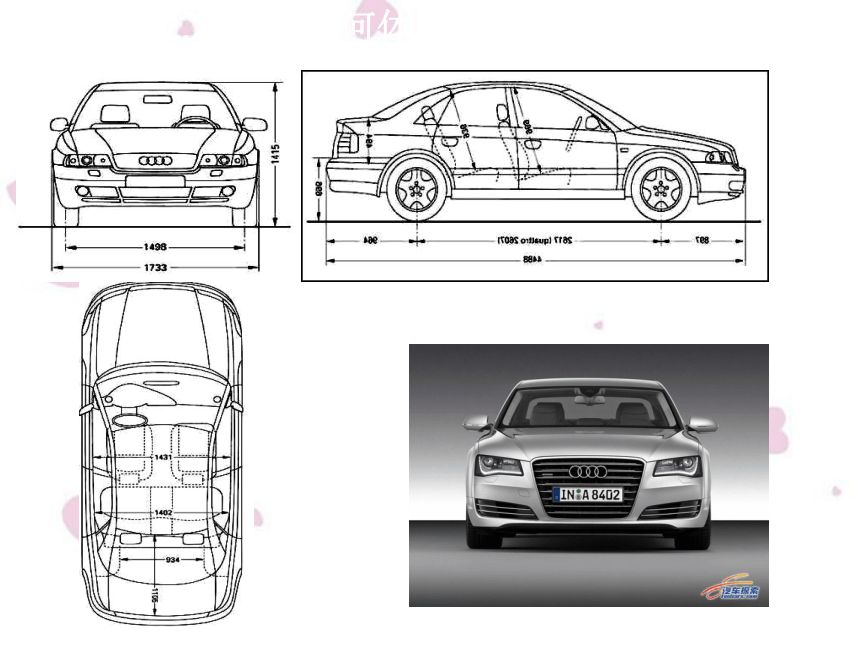

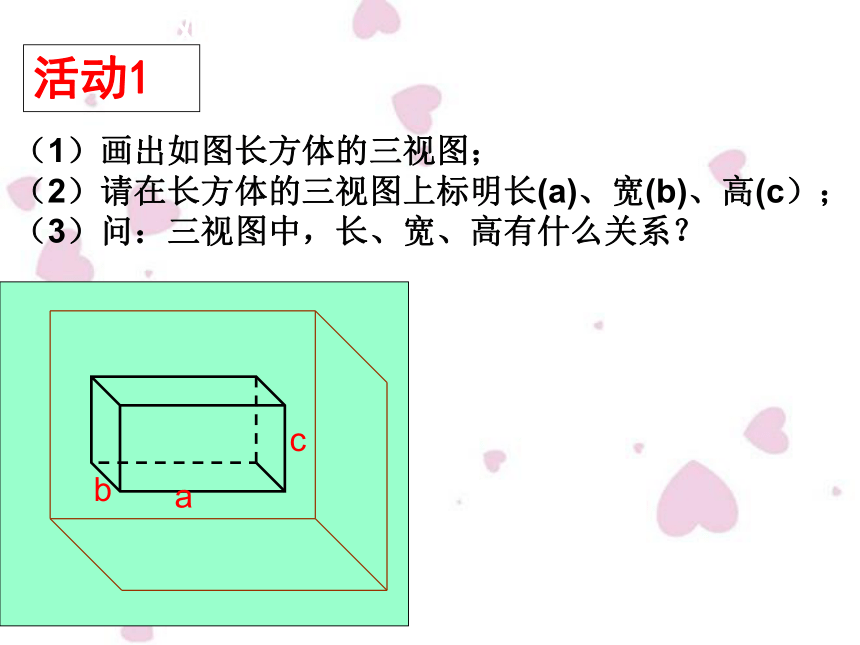

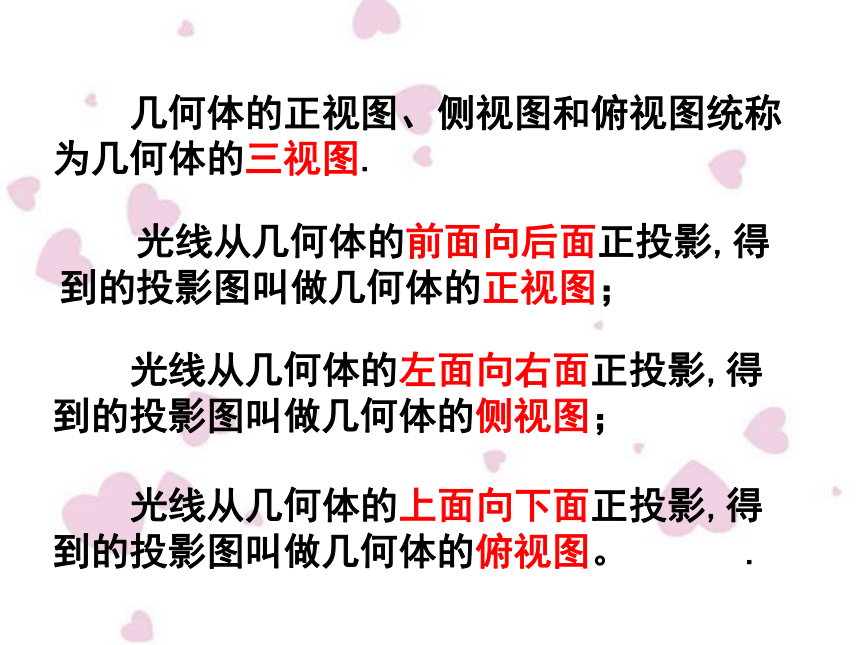

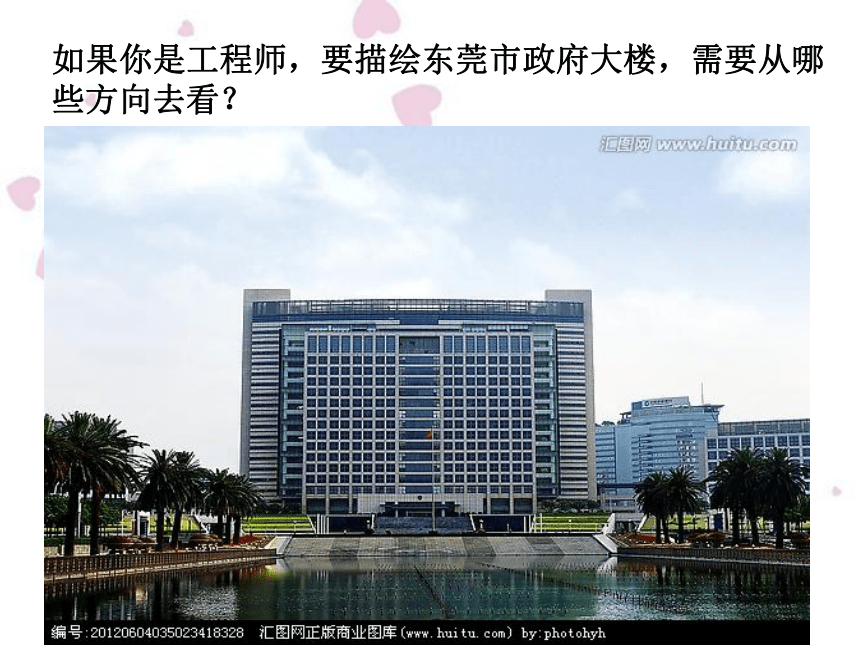

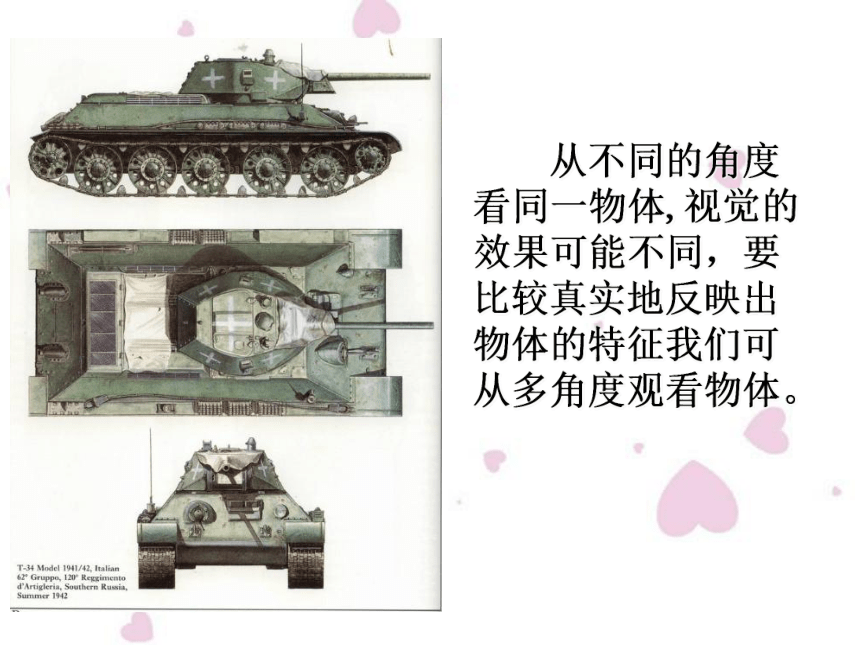

课件21张PPT。你猜：他们是什么关系？汽车设计图纸1.2.2 空间几何体的三视图 从不同的角度看同一物体,视觉的效果可能不同，要比较真实地反映出物体的特征我们可从多角度观看物体。如果你是工程师，要描绘东莞市政府大楼，需要从哪些方向去看？1.2.2 空间几何体的三视图 光线从几何体的左面向右面正投影,得到的投影图叫做几何体的侧视图； 光线从几何体的前面向后面正投影,得到的投影图叫做几何体的正视图； 光线从几何体的上面向下面正投影,得到的投影图叫做几何体的俯视图。 . 几何体的正视图、侧视图和俯视图统称为几何体的三视图.（1）画出如图长方体的三视图；
（2）请在长方体的三视图上标明长(a)、宽(b)、高(c）；

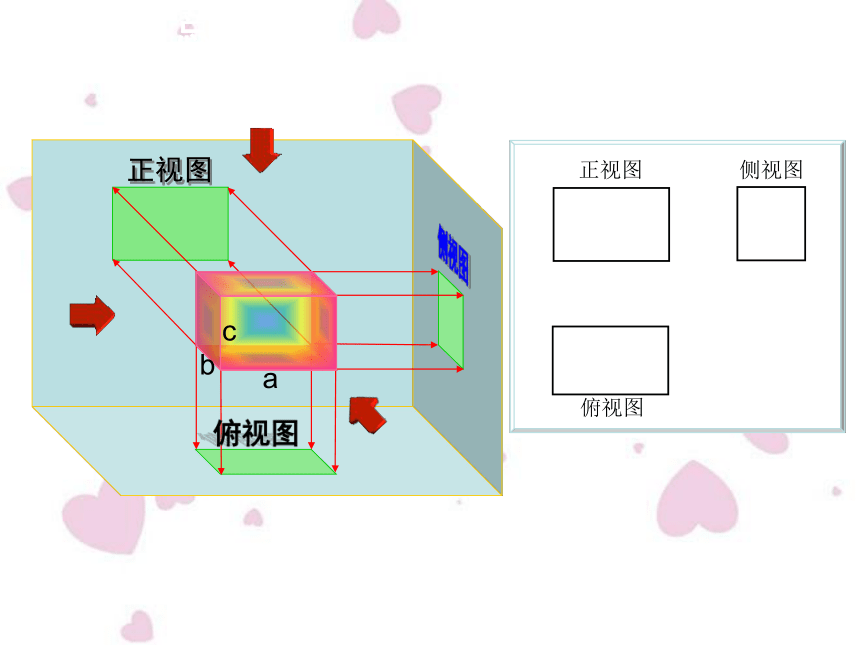

（3）问：三视图中，长、宽、高有什么关系？abc观察思考活动1正视图正视图俯视图侧视图侧视图俯视图总结提炼正视图正视图俯视图侧视图侧视图俯视图总结提炼大小：正俯长相等；俯侧宽相等；侧正高相等.aabbcc结论1位置：侧在正之右，俯在正之下.活动2：你能画出这些简单几何体的三视图并归纳出他们的特征吗？活动3、如果把圆台倒过来，它的三视图有无变化？2、几何体的三视图不唯一，由几何体摆放的位置决定活动4：画一画下面几何体的三视图正三棱柱正四棱锥活动5：画出下列组合体的三视图。从上面看从左面看正视图侧视图俯视图 活动6：如图所示，甲、乙、丙是三个立体图形的三视图，甲、乙、丙对应的标号分别是：①长方体 ②四棱柱 ③三棱锥 ④圆柱
④③②（丙）正视图侧视图俯视图 ABCDA1B1C1D1正视图 侧视图 活动7、若只给出正，侧视图,它可能是什么几何体？ 试一试 下图是一个简单组合体的三视图，想象它所表示的组合体的结构特征，你认为它象我们生活中的什么物体？杠铃归纳小结1、三视图：正视图、侧视图、俯视图2、画三视图的注意要点：
（1）位置：侧视图在正视图的右边；俯视图在正视图的下边
（2）大小：正俯长相等；俯侧宽相等；侧正高相等.
（3）虚实：看见的用实线，看不见的用虚线空间几何体三视图3、转化思想空间图形平面图形
