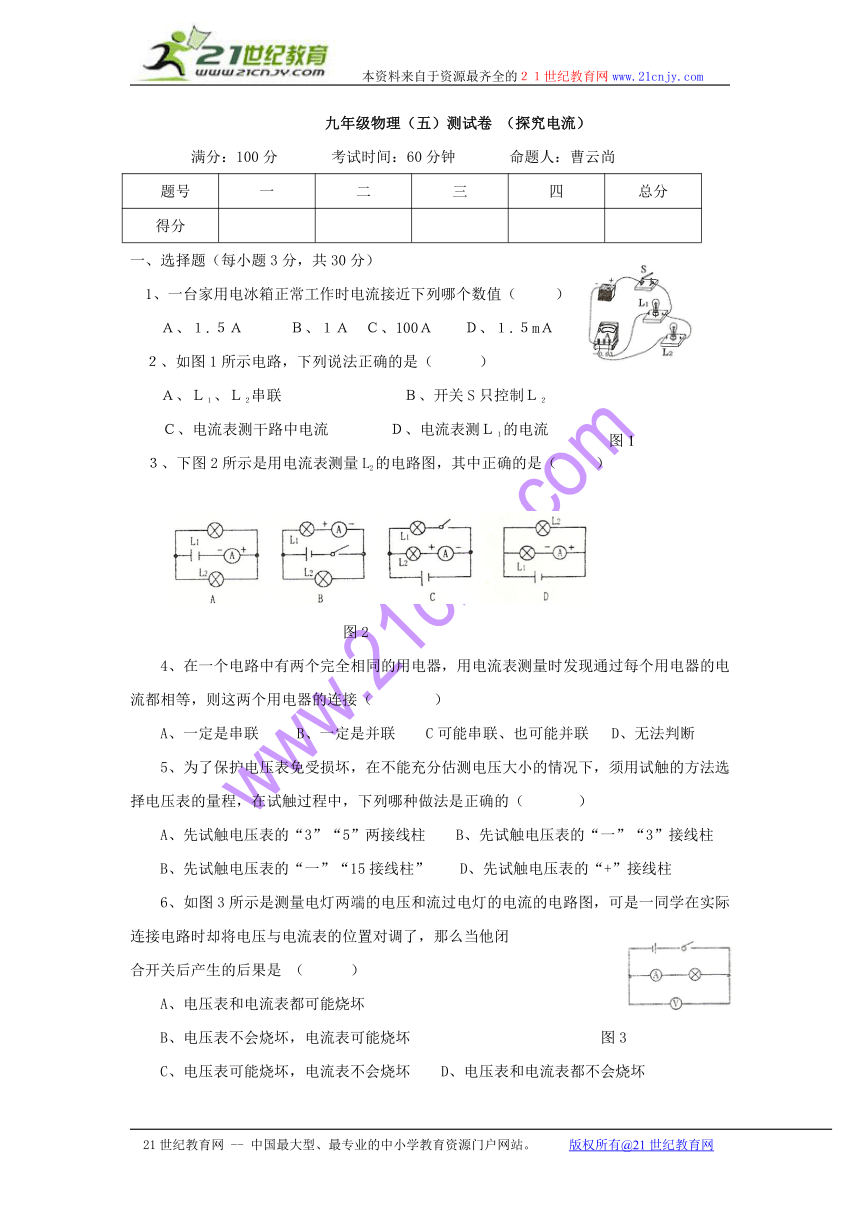

九年级物理（五）测试卷 （探究电流）
满分：100分 考试时间：60分钟 命题人：曹云尚
题号 一 二 三 四 总分
得分
一、选择题（每小题3分，共30分）
1、一台家用电冰箱正常工作时电流接近下列哪个数值（ ）
Ａ、１.５Ａ Ｂ、１Ａ Ｃ、100Ａ Ｄ、１.５mＡ
２、如图1所示电路，下列说法正确的是（ ）
Ａ、Ｌ１、Ｌ２串联 Ｂ、开关S只控制Ｌ２
Ｃ、电流表测干路中电流 Ｄ、电流表测Ｌ１的电流
３、下图2所示是用电流表测量L2的电路图，其中正确的是（ ）
图2
4、在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（ ）
A、一定是串联 B、一定是并联 C可能串联、也可能并联 D、无法判断
5、为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）
A、先试触电压表的“3”“5”两接线柱 B、先试触电压表的“一”“3”接线柱
B、先试触电压表的“一”“15接线柱” D、先试触电压表的“+”接线柱
6、如图3所示是测量电灯两端的电压和流过电灯的电流的电路图，可是一同学在实际连接电路时却将电压与电流表的位置对调了，那么当他闭
合开关后产生的后果是 （ ）
A、电压表和电流表都可能烧坏
B、电压表不会烧坏，电流表可能烧坏 图3
C、电压表可能烧坏，电流表不会烧坏 D、电压表和电流表都不会烧坏

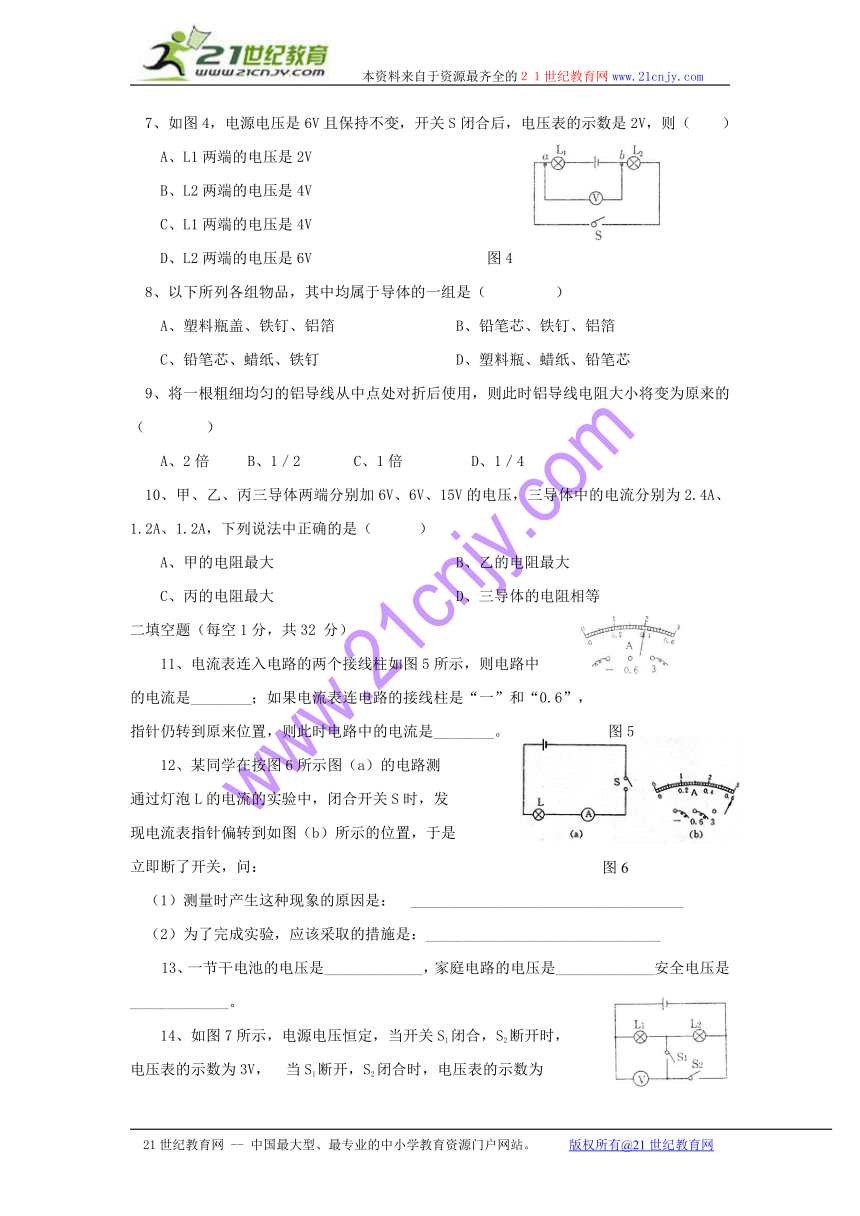

7、如图4，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（ ）
A、L1两端的电压是2V
B、L2两端的电压是4V
C、L1两端的电压是4V
D、L2两端的电压是6V 图4
8、以下所列各组物品，其中均属于导体的一组是（ ）
A、塑料瓶盖、铁钉、铝箔 B、铅笔芯、铁钉、铝箔
C、铅笔芯、蜡纸、铁钉 D、塑料瓶、蜡纸、铅笔芯
9、将一根粗细均匀的铝导线从中点处对折后使用，则此时铝导线电阻大小将变为原来的（ ）
A、2倍 B、1／2 C、1倍 D、1／4
10、甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是（ ）
A、甲的电阻最大 B、乙的电阻最大
C、丙的电阻最大 D、三导体的电阻相等
二填空题（每空1分，共32 分）
11、电流表连入电路的两个接线柱如图5所示，则电路中
的电流是________；如果电流表连电路的接线柱是“一”和“0.6”，
指针仍转到原来位置，则此时电路中的电流是________。 图5
12、某同学在按图6所示图（a）的电路测
通过灯泡L的电流的实验中，闭合开关S时，发
现电流表指针偏转到如图（b）所示的位置，于是
立即断了开关，问：
（1）测量时产生这种现象的原因是： ____________________________________
（2）为了完成实验，应该采取的措施是：_______________________________
13、一节干电池的电压是_____________，家庭电路的电压是_____________安全电压是_____________。
14、如图7所示，电源电压恒定，当开关S1闭合，S2断开时，
电压表的示数为3V， 当S1断开，S2闭合时，电压表的示数为
4.5 V，则灯 L1两端的电压为_________ V，灯L2两端的电压
为_____________V。 图7

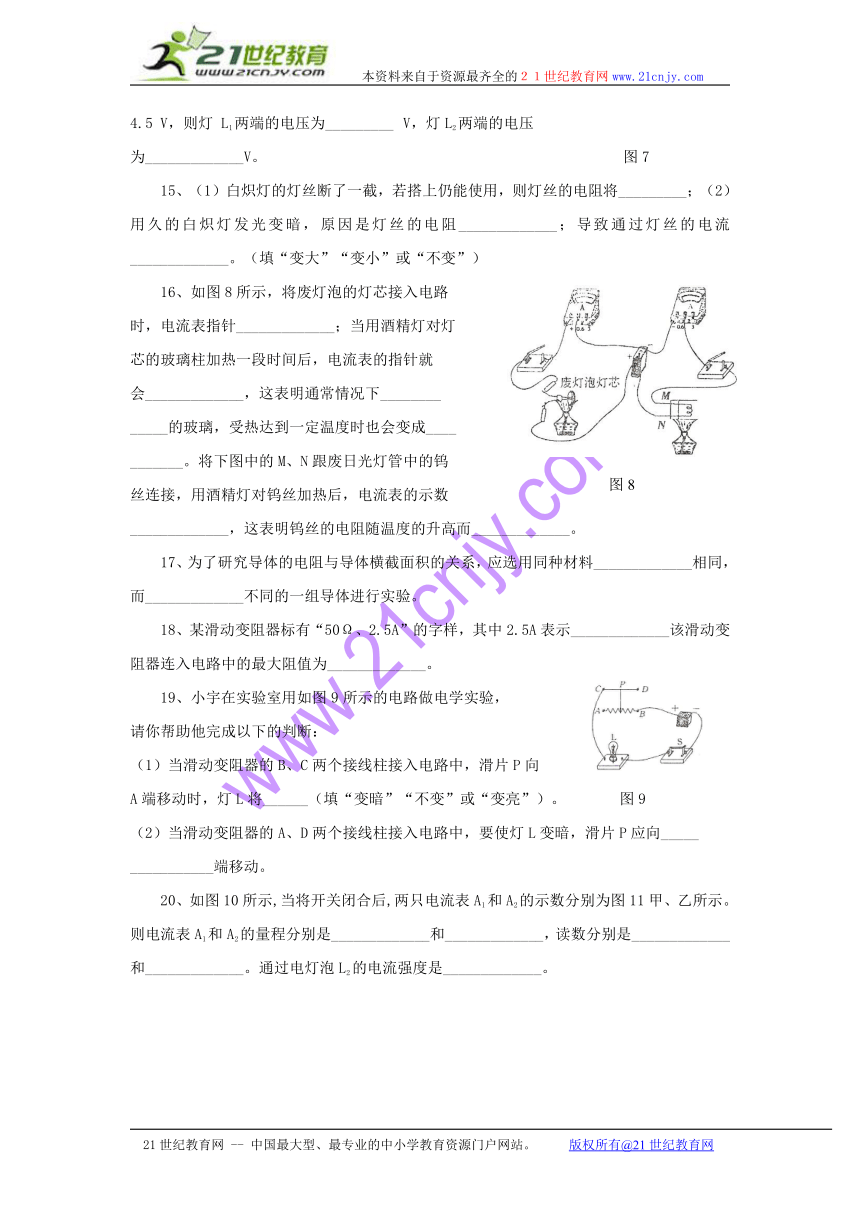

15、（1）白炽灯的灯丝断了一截，若搭上仍能使用，则灯丝的电阻将_________；（2）用久的白炽灯发光变暗，原因是灯丝的电阻_____________；导致通过灯丝的电流_____________。（填“变大”“变小”或“不变”）
16、如图8所示，将废灯泡的灯芯接入电路
时，电流表指针_____________；当用酒精灯对灯
芯的玻璃柱加热一段时间后，电流表的指针就
会_____________，这表明通常情况下________
_____的玻璃，受热达到一定温度时也会变成____
_______。将下图中的M、N跟废日光灯管中的钨
丝连接，用酒精灯对钨丝加热后，电流表的示数
_____________，这表明钨丝的电阻随温度的升高而_____________。
17、为了研究导体的电阻与导体横截面积的关系，应选用同种材料_____________相同，而_____________不同的一组导体进行实验。
18、某滑动变阻器标有“50Ω、2.5A”的字样，其中2.5A表示_____________该滑动变阻器连入电路中的最大阻值为_____________。
19、小宇在实验室用如图9所示的电路做电学实验，
请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向
A端移动时，灯L将______（填“变暗”“不变”或“变亮”）。 图9
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向_____
___________端移动。

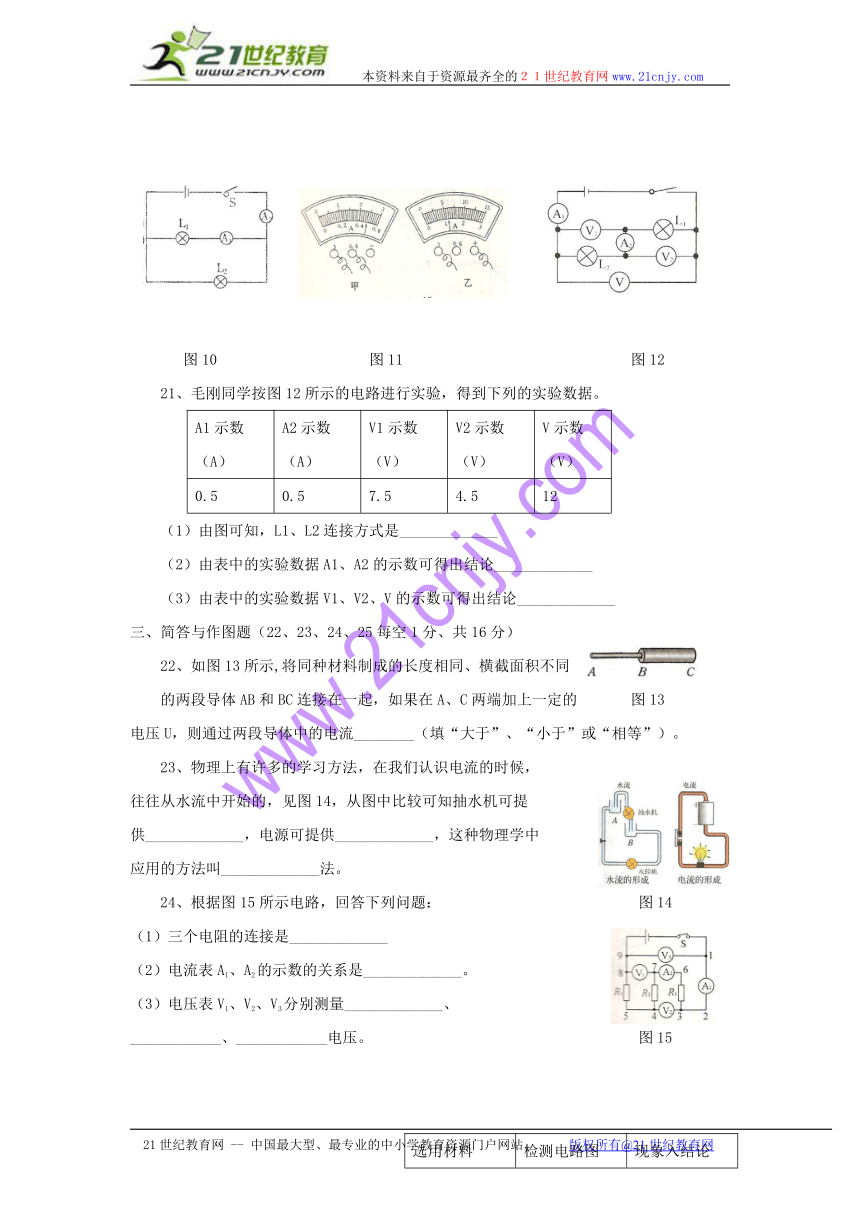

20、如图10所示,当将开关闭合后,两只电流表A1和A2的示数分别为图11甲、乙所示。则电流表A1和A2的量程分别是_____________和_____________，读数分别是_____________和_____________。通过电灯泡L2的电流强度是_____________。
图10 图11 图12
21、毛刚同学按图12所示的电路进行实验，得到下列的实验数据。
A1示数（A） A2示数（A） V1示数（V） V2示数（V） V示数（V）
0.5 0.5 7.5 4.5 12
（1）由图可知，L1、L2连接方式是_____________
（2）由表中的实验数据A1、A2的示数可得出结论_____________
（3）由表中的实验数据V1、V2、V的示数可得出结论_____________
三、简答与作图题（22、23、24、25每空1分、共16分）
22、如图13所示,将同种材料制成的长度相同、横截面积不同
的两段导体AB和BC连接在一起，如果在A、C两端加上一定的 图13
电压U，则通过两段导体中的电流________（填“大于”、“小于”或“相等”）。
23、物理上有许多的学习方法，在我们认识电流的时候，
往往从水流中开始的，见图14，从图中比较可知抽水机可提
供_____________，电源可提供_____________，这种物理学中
应用的方法叫_____________法。
24、根据图15所示电路，回答下列问题： 图14
（1）三个电阻的连接是_____________
（2）电流表A1、A2的示数的关系是_____________。
（3）电压表V1、V2、V3分别测量_____________、
____________、____________电压。 图15
选用材料 检测电路图 现象入结论
25、小明做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查。电路连接无误，老师告诉他是一个小灯泡坏了。请你帮助小明，在图16所示的实验器材中任选一种连入电路，检测出哪只灯泡坏了。请按下面表格的要求填入检测实验内容。（3分）
图16
26、在图17中右边分别画出甲图和乙图的电路图（4分）
四、探究与计算题（共22分） 图17
27、探究并联电路中的电流与各支路的电流的关系（如图18）：
（1）提出问题：______________________________。
（2）猜想与假设：______________________________。 图18
（3）设计实验：分别把电路中的________________、______________、______________各点断开，把__________接入，测量流过的______________，看它们之间有什么关系。接上另外两个小灯泡，再次测量______________，看是否有同样的关系。
（4）进行实验，并把________________记录在设计表格中。
（5）分析和论证：测量结果说明了________________。
28、如图19所示，两只小鸟落在裸露的电线上，
回答下列问题：
（1）为什么左边小鸟要右边小鸟快飞？
答：________________________________。
（2）为什么说左边小鸟站电线上不怕？ 图19
答：________________________________。
29、学习了滑动变阻器以后，小明同学制作了一个简易
调光灯，装置如图20所示，他把滑动端的金属夹首先夹在了
铅笔芯的B端，这样做的目的是__________；金属夹向A端 A B
移动的过程中，电路中的电流将变大，这一看不见的变化可
由看得见的现象来呈现，即____________。通过分析，此简 图20
易调光灯还有一些不足，请提出两种改进意
见：________________、__________________。
30、在图21所示的电路中，电压表V的示数为6V，电
流表A1的示数为0.5A，电流表A2的示数为0.4A。试问：通
过L1的电流和L2两端的电压分别是多少？
答案
一、选择题
（1—5）ADCCB （6—10）BCBDC
二、填空题
11、 2A 0.4A
12、 （1）电流表量程选小了 （2）改用大量程0～3A
13、 1.5V 220V 不高于36V
14、 3 1.5
15、 变小 变大 变小
16、 不偏转 偏转 绝缘体 导体 减小 增大
17、 长度 横截面积
18、 允许通过的最大电流为2.5A 50Ω
19、 变暗 B
20、 0～0.6A 0～3A 0.48A 1.2A 0.72A
21、 （1）串联 （2）串联电路中各处电流相等
（3）串联电路中电压等于各导体电压之和
三、简答与作图
22、相等 23、水压 电压 类比
24、 （1）串联 （2）相等
（3）R1R2 R2R3 R1R2R3（或总电压）
25、略 26、略
四、探究与计算题
27、（1）干路中电流与支路的电流关系怎样？
（2）Ia=Ib+Ic
（3）A、B、C、电流表、电流、三点的电流
（4）测量数据
（5）干路中的电流等于各支路电流之和
28、（1）因为右边小鸟站在灯泡两端，身上有电压，有电流流过小鸟身上。
（2）左边小鸟身上没有电压，也就没有电流流过。
29、使接入电路中的电阻值最大，小灯泡的亮度，加开关，增中铅笔芯的长度等。
30、 0.1A 6V
图1
图6
图8
图21
