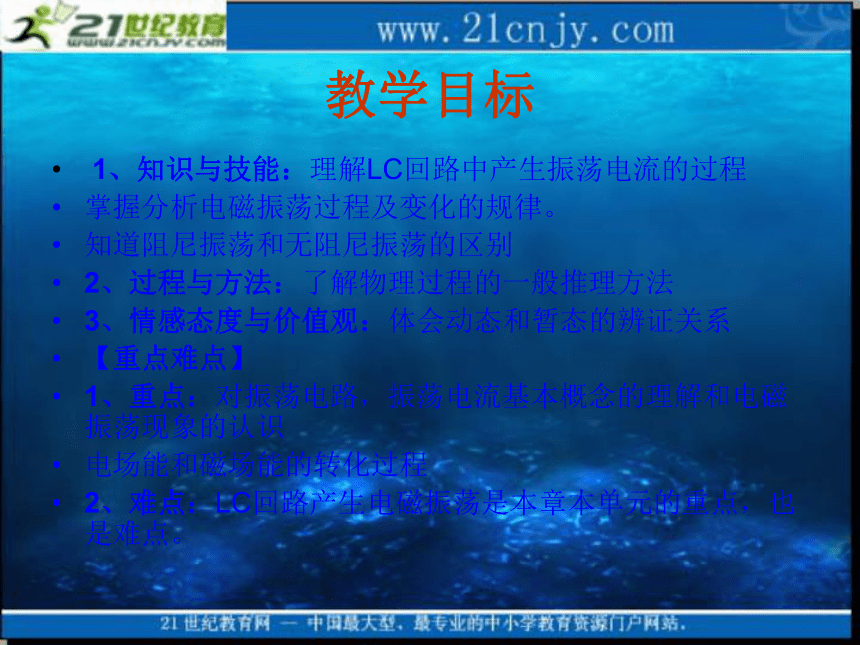

课件46张PPT。高中物理新人教版 选修３- 4系列课件14.2《电磁振荡》教学目标 1、知识与技能：理解LC回路中产生振荡电流的过程
掌握分析电磁振荡过程及变化的规律。
知道阻尼振荡和无阻尼振荡的区别
2、过程与方法：了解物理过程的一般推理方法
3、情感态度与价值观：体会动态和暂态的辨证关系
【重点难点】
1、重点：对振荡电路，振荡电流基本概念的理解和电磁振荡现象的认识
电场能和磁场能的转化过程

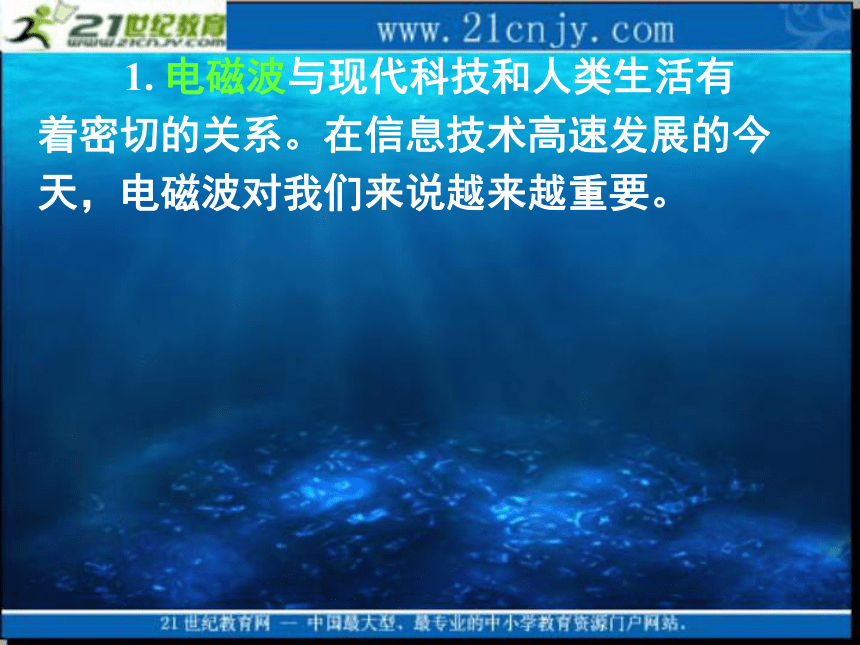

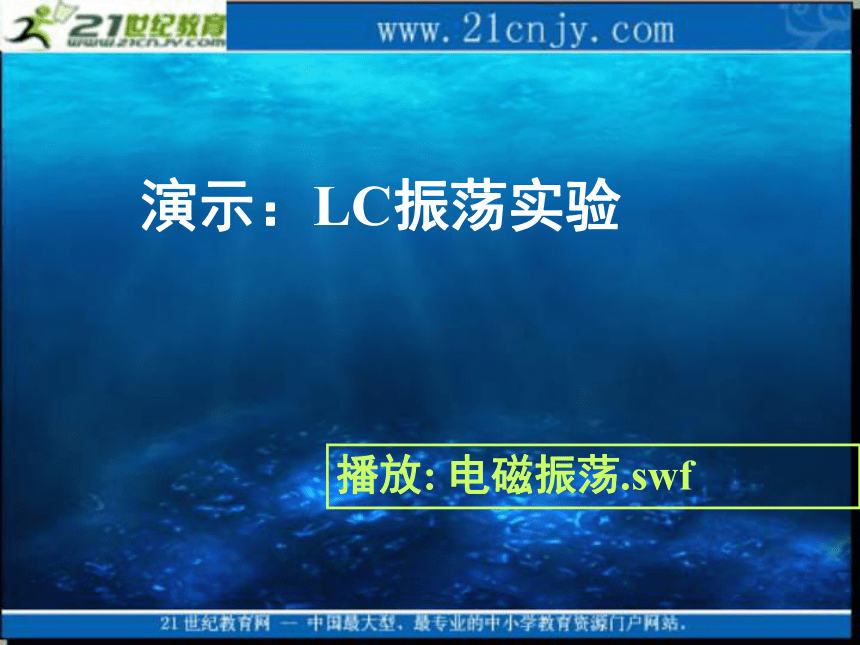

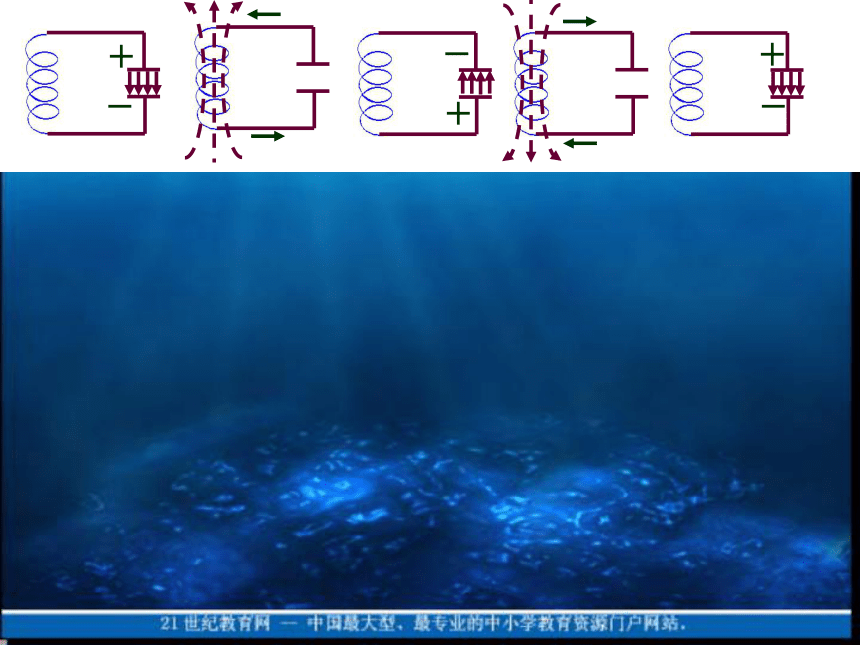

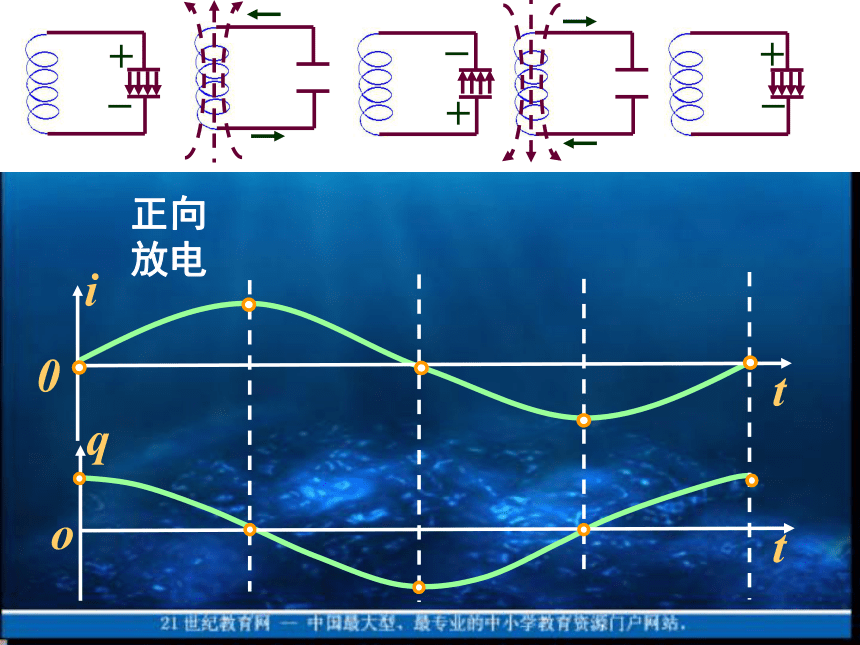

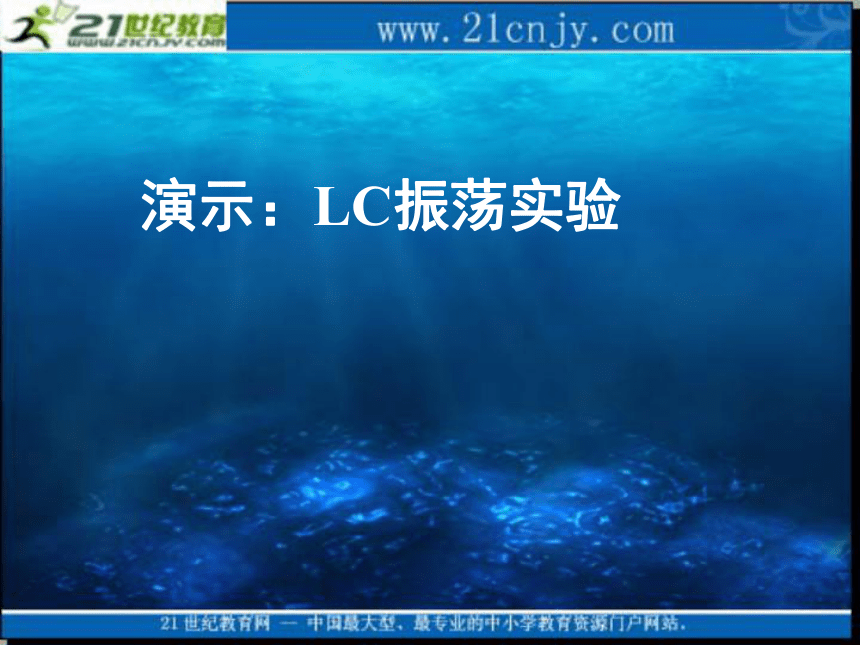

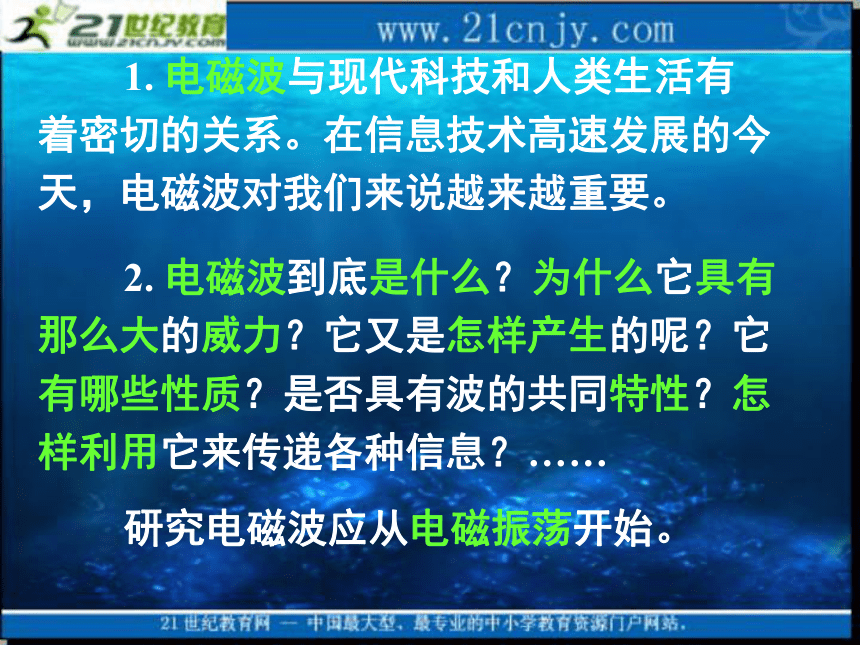

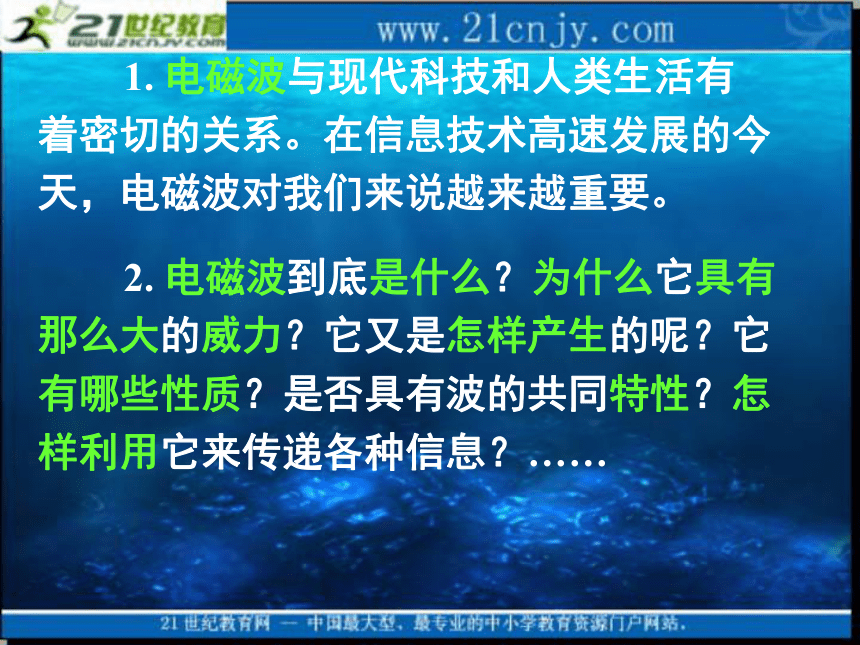

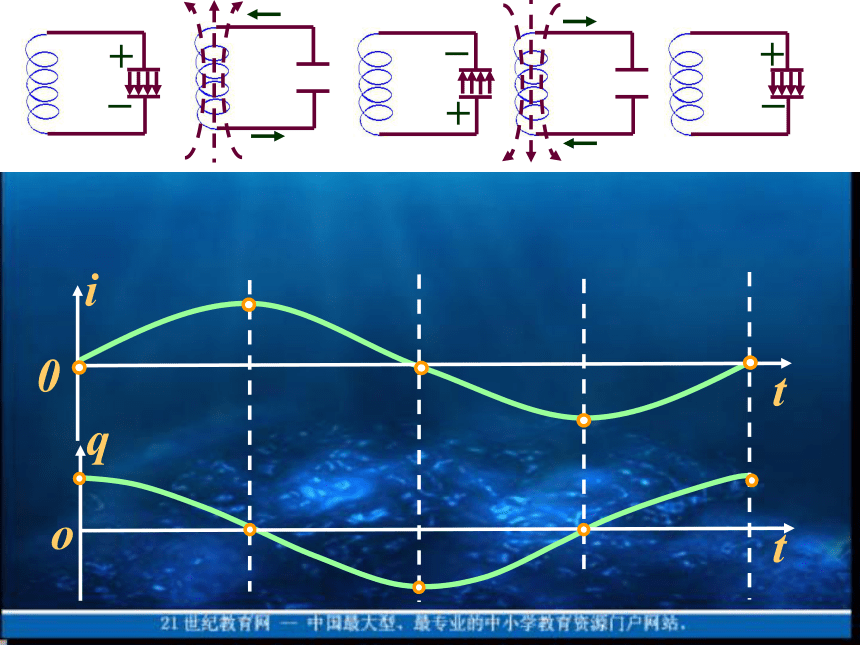

2、难点：LC回路产生电磁振荡是本章本单元的重点，也是难点。 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 2. 电磁波到底是什么？为什么它具有那么大的威力？它又是怎样产生的呢？它有哪些性质？是否具有波的共同特性？怎样利用它来传递各种信息？…… 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 2. 电磁波到底是什么？为什么它具有那么大的威力？它又是怎样产生的呢？它有哪些性质？是否具有波的共同特性？怎样利用它来传递各种信息？…… 研究电磁波应从电磁振荡开始。演示：LC振荡实验播放: 电磁振荡.swf演示：LC振荡实验正向放电正向放电正向充电反向放电正向放电正向充电反向放电反向充电正向放电正向充电一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.3. LC回路产生的振荡电流按正弦规律变化.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.3. LC回路产生的振荡电流按正弦规律变化.一、电磁振荡的产生电磁振荡与机械振动类比：振荡电路单摆电磁振荡与机械振动类比：i－v q(u) －h E磁 － Ek E电－ Ep振荡电路单摆电磁振荡: 在振荡电路里产生振荡电流的过程中, 电容器极板上的电荷q、通过线圈的电流i、以及跟电流和电荷相联系的磁场B和电场E等都发生周期性的变化, 这种现象叫做电磁振荡.电磁振荡:两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自第二类：线圈的电流i、磁场B、磁场能E磁两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自第二类：线圈的电流i、磁场B、磁场能E磁两类量的变化规律相反. 即第一类增大时 第二类减小; 第一类达最大时第二类为零.两类量:二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）3. 等幅振荡（实际应用）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）3. 等幅振荡（实际应用）二、阻尼振荡和无阻尼振荡小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用；小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用； LC振荡电路产生振荡电流的物理实质是电场能和磁场能的周期性转换。小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用； LC振荡电路产生振荡电流的物理实质是电场能和磁场能的周期性转换。小结D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化随堂练习D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化由电流方向和电容器上电量可判断电路中正在充电.随堂练习D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化由电流方向和电容器上电量可判断电路中正在充电.AD随堂练习 2. LC回路中电容器两端的电压随时间变化的关系如图所示, 则: ( )A. 在时刻t1, 电路中的电流最大B. 在时刻t2, 电路中的磁场能最大C. 在时刻t2至t3, 电路中电场能不断增大D. 在时刻t3至t4, 电容的带电量不断增大 2. LC回路中电容器两端的电压随时间变化的关系如图所示, 则: ( )A. 在时刻t1, 电路中的电流最大B. 在时刻t2, 电路中的磁场能最大C. 在时刻t2至t3, 电路中电场能不断增大D. 在时刻t3至t4, 电容的带电量不断增大BC 3. 如图所示的LC 振荡 电路正处在振荡过程中, 某 时刻L中的磁场和C中的电 场如图所示, 可知 ( )A. 电容器中的电场强度正在增大B. 线圈中磁感强度正在增大C. 该时刻电容器带电量最多D. 该时刻振荡电流达最大值 3. 如图所示的LC 振荡 电路正处在振荡过程中, 某 时刻L中的磁场和C中的电 场如图所示, 可知 ( )A. 电容器中的电场强度正在增大B. 线圈中磁感强度正在增大C. 该时刻电容器带电量最多D. 该时刻振荡电流达最大值A再见
掌握分析电磁振荡过程及变化的规律。
知道阻尼振荡和无阻尼振荡的区别
2、过程与方法：了解物理过程的一般推理方法
3、情感态度与价值观：体会动态和暂态的辨证关系
【重点难点】
1、重点：对振荡电路，振荡电流基本概念的理解和电磁振荡现象的认识
电场能和磁场能的转化过程
2、难点：LC回路产生电磁振荡是本章本单元的重点，也是难点。 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 2. 电磁波到底是什么？为什么它具有那么大的威力？它又是怎样产生的呢？它有哪些性质？是否具有波的共同特性？怎样利用它来传递各种信息？…… 1. 电磁波与现代科技和人类生活有着密切的关系。在信息技术高速发展的今天，电磁波对我们来说越来越重要。 2. 电磁波到底是什么？为什么它具有那么大的威力？它又是怎样产生的呢？它有哪些性质？是否具有波的共同特性？怎样利用它来传递各种信息？…… 研究电磁波应从电磁振荡开始。演示：LC振荡实验播放: 电磁振荡.swf演示：LC振荡实验正向放电正向放电正向充电反向放电正向放电正向充电反向放电反向充电正向放电正向充电一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.3. LC回路产生的振荡电流按正弦规律变化.一、电磁振荡的产生1. 振荡电流: 这种电路产生 的大小和方向做周期性变 化的电流, 叫振荡电流.2. 能够产生振荡电流的电路叫振荡电路. 如图 示是一种简单的振荡电路, 称LC振荡电路.3. LC回路产生的振荡电流按正弦规律变化.一、电磁振荡的产生电磁振荡与机械振动类比：振荡电路单摆电磁振荡与机械振动类比：i－v q(u) －h E磁 － Ek E电－ Ep振荡电路单摆电磁振荡: 在振荡电路里产生振荡电流的过程中, 电容器极板上的电荷q、通过线圈的电流i、以及跟电流和电荷相联系的磁场B和电场E等都发生周期性的变化, 这种现象叫做电磁振荡.电磁振荡:两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自第二类：线圈的电流i、磁场B、磁场能E磁两类量:第一类：电容器的电荷q、电压u、电场E、 电场能E电、线圈的自感电动势e自第二类：线圈的电流i、磁场B、磁场能E磁两类量的变化规律相反. 即第一类增大时 第二类减小; 第一类达最大时第二类为零.两类量:二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）3. 等幅振荡（实际应用）二、阻尼振荡和无阻尼振荡1. 无阻尼振荡（理想）2. 阻尼振荡（实际）3. 等幅振荡（实际应用）二、阻尼振荡和无阻尼振荡小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用；小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用； LC振荡电路产生振荡电流的物理实质是电场能和磁场能的周期性转换。小结 LC振荡电路产生振荡电流的物理原因是电容器的充放电作用和线圈的自感作用； LC振荡电路产生振荡电流的物理实质是电场能和磁场能的周期性转换。小结D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化随堂练习D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化由电流方向和电容器上电量可判断电路中正在充电.随堂练习D. 磁场能正在向电场能转化 1. 某时刻LC回路的状态如图所示, 则此时刻 ( )A. 振荡电流i 正在减小B. 振荡电流i 正在增大C. 电场能正在向磁场能转化由电流方向和电容器上电量可判断电路中正在充电.AD随堂练习 2. LC回路中电容器两端的电压随时间变化的关系如图所示, 则: ( )A. 在时刻t1, 电路中的电流最大B. 在时刻t2, 电路中的磁场能最大C. 在时刻t2至t3, 电路中电场能不断增大D. 在时刻t3至t4, 电容的带电量不断增大 2. LC回路中电容器两端的电压随时间变化的关系如图所示, 则: ( )A. 在时刻t1, 电路中的电流最大B. 在时刻t2, 电路中的磁场能最大C. 在时刻t2至t3, 电路中电场能不断增大D. 在时刻t3至t4, 电容的带电量不断增大BC 3. 如图所示的LC 振荡 电路正处在振荡过程中, 某 时刻L中的磁场和C中的电 场如图所示, 可知 ( )A. 电容器中的电场强度正在增大B. 线圈中磁感强度正在增大C. 该时刻电容器带电量最多D. 该时刻振荡电流达最大值 3. 如图所示的LC 振荡 电路正处在振荡过程中, 某 时刻L中的磁场和C中的电 场如图所示, 可知 ( )A. 电容器中的电场强度正在增大B. 线圈中磁感强度正在增大C. 该时刻电容器带电量最多D. 该时刻振荡电流达最大值A再见
