楞次定律

(共6张PPT)
＋

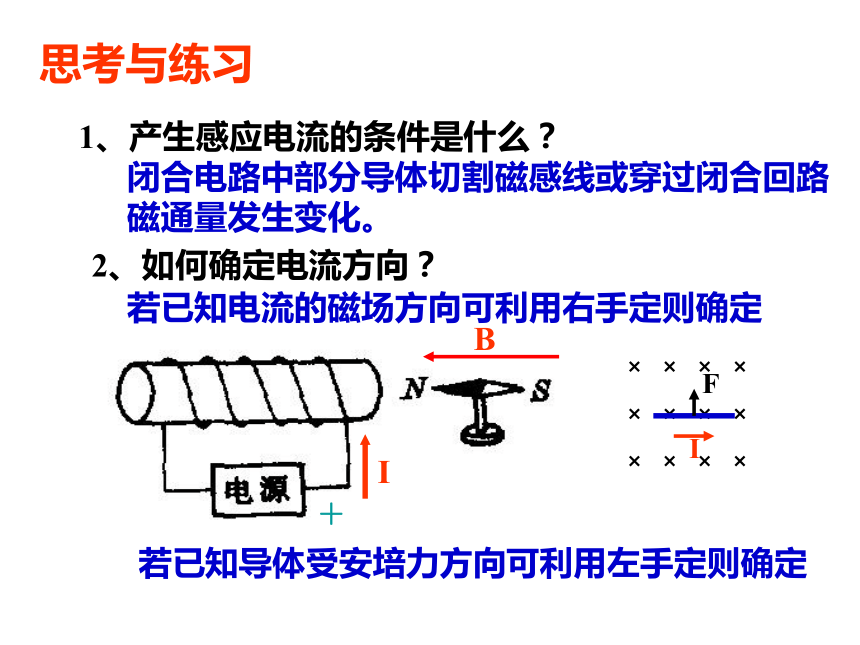

思考与练习
1、产生感应电流的条件是什么？
闭合电路中部分导体切割磁感线或穿过闭合回路
磁通量发生变化。
2、如何确定电流方向？
若已知电流的磁场方向可利用右手定则确定
B
I
若已知导体受安培力方向可利用左手定则确定
×
×
×
×
×
×
×
×
×
×
×
×
F
I

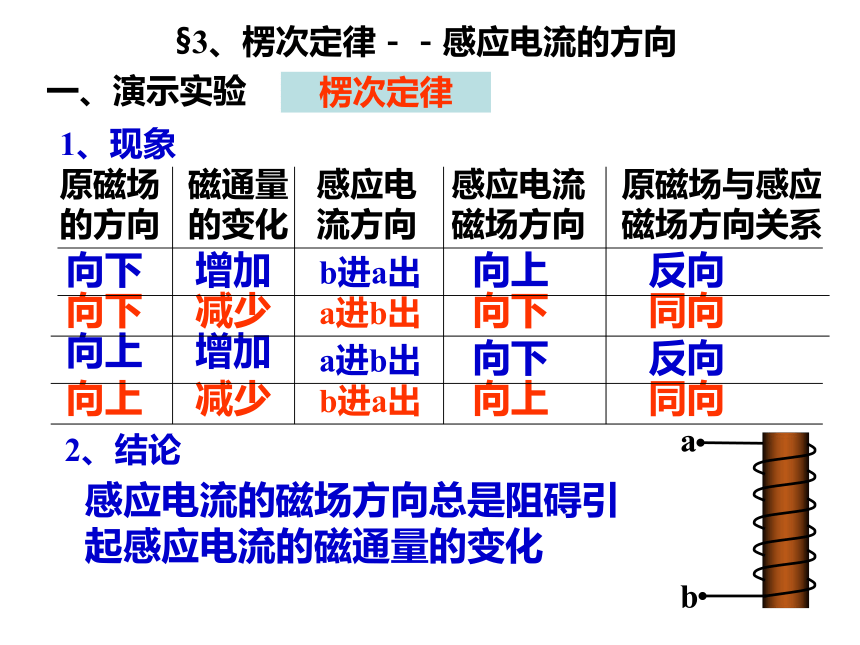

§3、楞次定律－－感应电流的方向
一、演示实验
楞次定律
1、现象
原磁场
的方向
磁通量
的变化
感应电流
磁场方向
感应电
流方向
原磁场与感应
磁场方向关系
向下
增加
a
b
b进a出
向上
反向
向下
减少
a进b出
向下
同向
向上
增加
a进b出
向下
反向
向上
减少
b进a出
向上
同向
2、结论
感应电流的磁场方向总是阻碍引
起感应电流的磁通量的变化

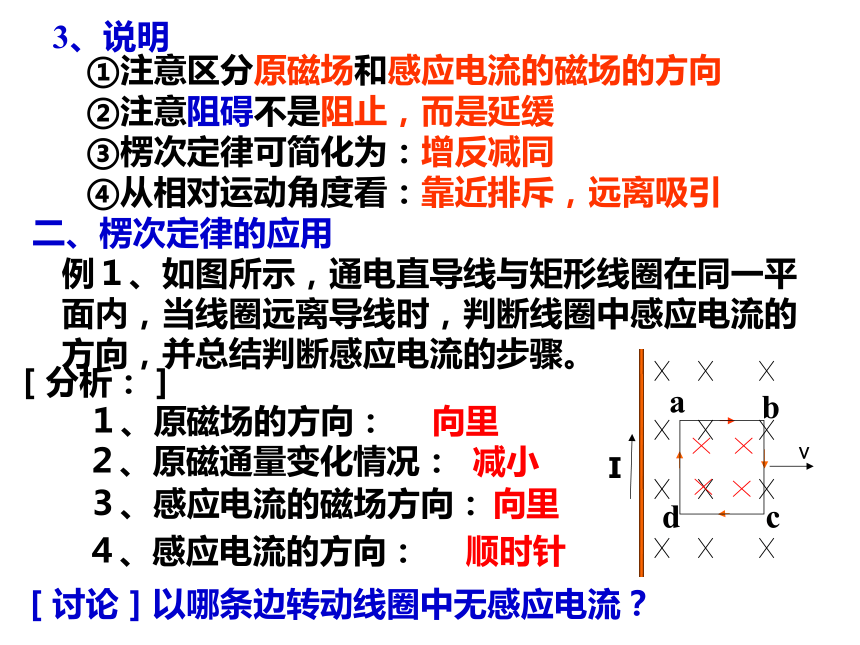

3、说明
①注意区分原磁场和感应电流的磁场的方向
②注意阻碍不是阻止，而是延缓
③楞次定律可简化为：增反减同
④从相对运动角度看：靠近排斥，远离吸引
二、楞次定律的应用
例１、如图所示，通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。
I
［分析：］
１、原磁场的方向：
向里
２、原磁通量变化情况：
减小
３、感应电流的磁场方向：
向里
４、感应电流的方向：
顺时针
v
a
b
c
d
［讨论］以哪条边转动线圈中无感应电流？
1、确定原磁场的方向；
2、确定穿过闭合电路的磁通量是增加还是减少；
3、根据楞次定律确定感应电流的磁场方向；
４、最后利用安培定则确定感应电流的方向
应用楞次定律判断感应电流方向的基本方法:
例2、如图所示，条形磁铁水平放置，金属圆环平面水平
从条形磁铁N极附近自由释放，分析下落过程中圆环中电
流的方向。
N
S
此过程原磁场向上增加感应
电流磁场向下。由右手定则
可知：府视：电流顺时针。
此过程原磁场向下减小感应
电流磁场向下。由右手定则
可知：府视：电流顺时针。
例3 如图所示，固定的金属环和螺线管正对放置。螺线管中有电流。要使金属环中出现如图所示的感应电流，则螺线管中的电流方向和大小如何？
a
b
［分析：］
1、若螺线管中电流从a进b出
2、若螺线管中电流从b进a出
原磁场方向如图
电流应减小
原磁场方向如图
电流应增大
例4、如图，当开关闭合或断开时，B线圈中是否有感
应电流？方向如何？
闭合时：通过G的电流自左向右
断开时：通过G的电流自右向左
