15.3 测量电功率

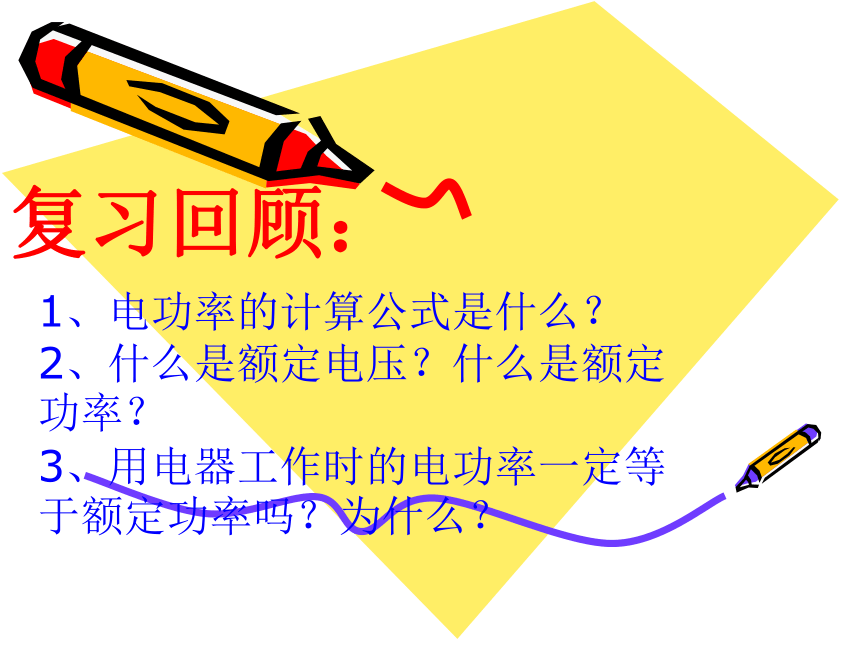

课件13张PPT。复习回顾：1、电功率的计算公式是什么？
2、什么是额定电压？什么是额定功率？

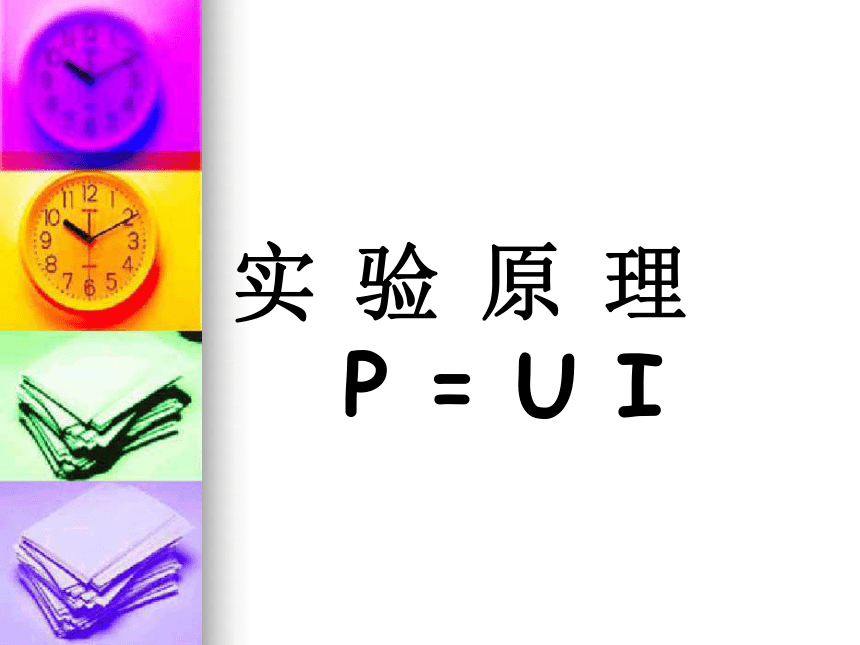

3、用电器工作时的电功率一定等于额定功率吗？为什么？第三节：测量电功率实 验 原 理

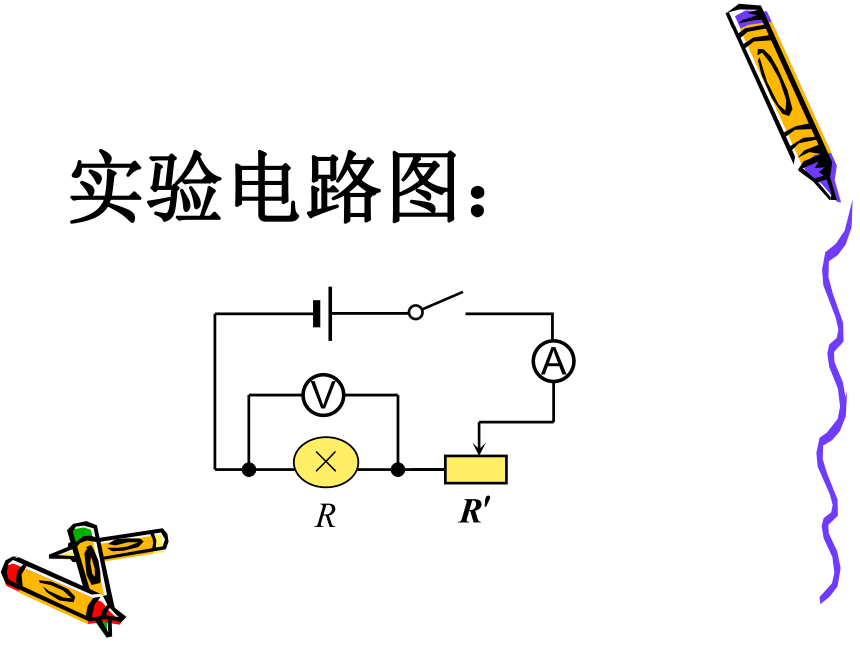

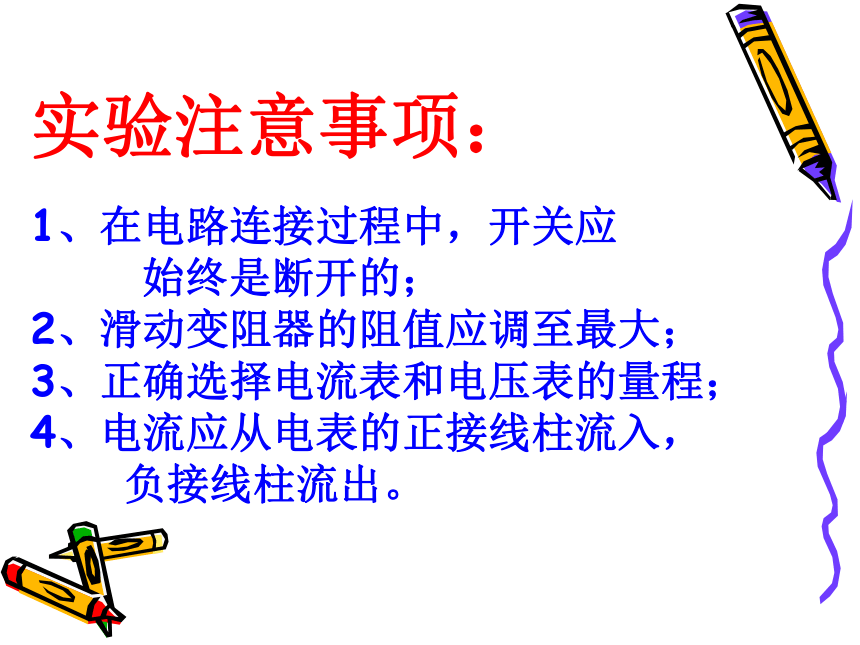

P = U IA实验电路图：×实验注意事项： 1、在电路连接过程中，开关应
始终是断开的；
2、滑动变阻器的阻值应调至最大；　
3、正确选择电流表和电压表的量程；
4、电流应从电表的正接线柱流入，

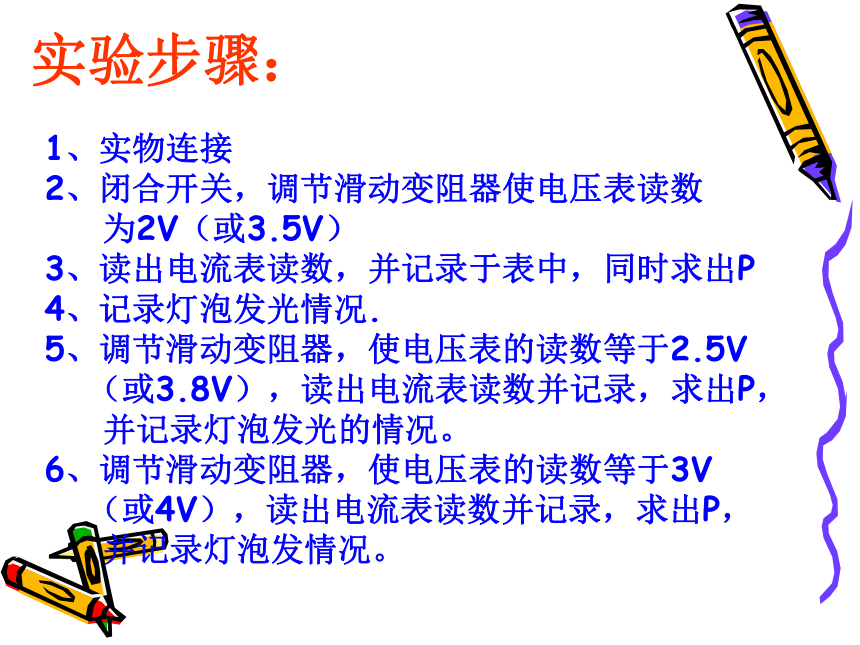

负接线柱流出。 　 实验步骤：1、实物连接
2、闭合开关，调节滑动变阻器使电压表读数
为2V（或3.5V）
3、读出电流表读数，并记录于表中，同时求出P
4、记录灯泡发光情况.
5、调节滑动变阻器，使电压表的读数等于2.5V
（或3.8V），读出电流表读数并记录，求出P，
并记录灯泡发光的情况。
6、调节滑动变阻器，使电压表的读数等于3V
（或4V），读出电流表读数并记录，求出P，
并记录灯泡发情况。 实验结论：P实＞P额P实＝P额P实＜P额发光很强发光正常发光较暗当U实＞U额时，当U实＝U额时，当U实＜U额时，C5422电视机 额定电压220V 工作效率50Hz 额定功率70W 1、如图所示为某同学家里的电能表，他想用这只电能表测家里微波炉的功率，他把其它用电器都关掉，只留微波炉工作，测得这只电能表的转盘在1.5分钟内转了50圈，则在这1.5分钟内微波炉的功率为????? W。
拓展延伸10002、为了测定额定电压为3.8V的小灯泡的额定功率，可用如图所示的电路，图中a、b为两只电表，试回答：
(1）图中，a是???????? 表，b是??????? 表．
(2）在连接电路时，开关应处于?? 状态，
滑动变阻器的滑片应滑到? ?处．
(3）当闭合开关后，发现灯泡两端电压
只有3V，为了使灯泡两端电压达到额定
电压，则滑片P应向?????? 端移动．
(4）在实验时，若估计到灯泡的阻值约为10Ω；电源由三节新干电池组成，那么a表的量程应选???? ,b表的量程应选????? ．
(5）在小灯泡正常发光时，若电流表的示数如图所示．则灯泡的额定功率为????? W。
电压电流断开BA0-15V0-3A1.824(6) 若闭合开关，灯不亮，电压表示数接近4.5V，电流表示数几乎为零，出现这种故障的原因可能是? ???；(7)假如电压表0～15V量程已损坏，仍想测出小灯泡的额定功率，请你将画出设计的电路图。
2、为了测定电压为3.8V的小灯泡的额定功率，可用如图所示的电路，图中a、b为两只电表，试回答：
灯泡处断路拓展延伸：

若缺少电流表，给你一个已知阻值的定值电阻，如何测定小灯泡的功率？
若缺少电压表，给你一个已知阻值的定值电阻，如何测定小灯泡的功率？
