电流和电路
第十五章 第２节
设想：假如没有电，我们的生活将是何种情境？
新课导入
2008年2月，湖南郴州受严重冰雪灾害影响，多处高压输电塔及电杆倒塌，全市电力设施遭到严重破坏，大部分城区出现断电 。
提示：
不能把电池的两端用导线直接连在一起。

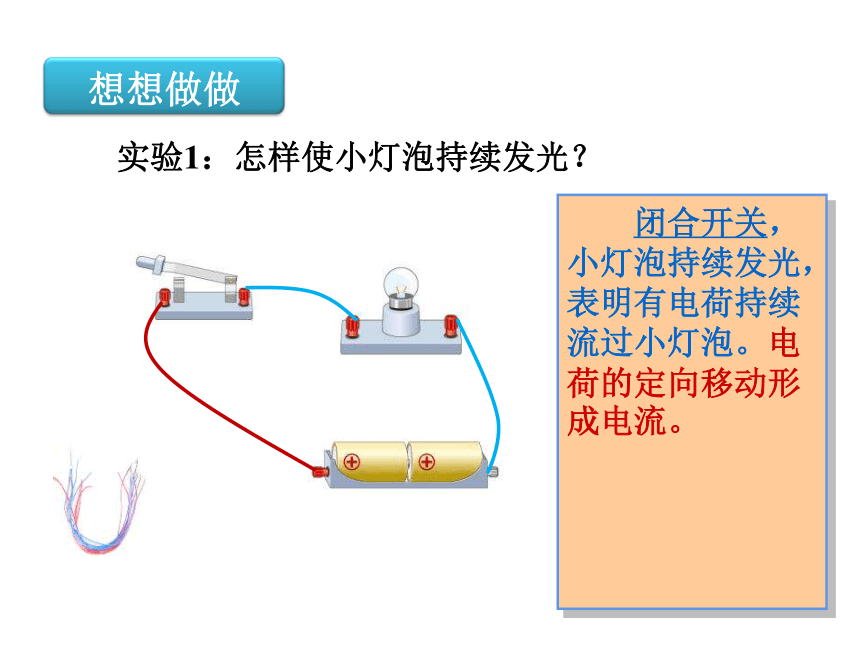

　　实验1：怎样使小灯泡持续发光？
想想做做
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极
一、电流
想想做做

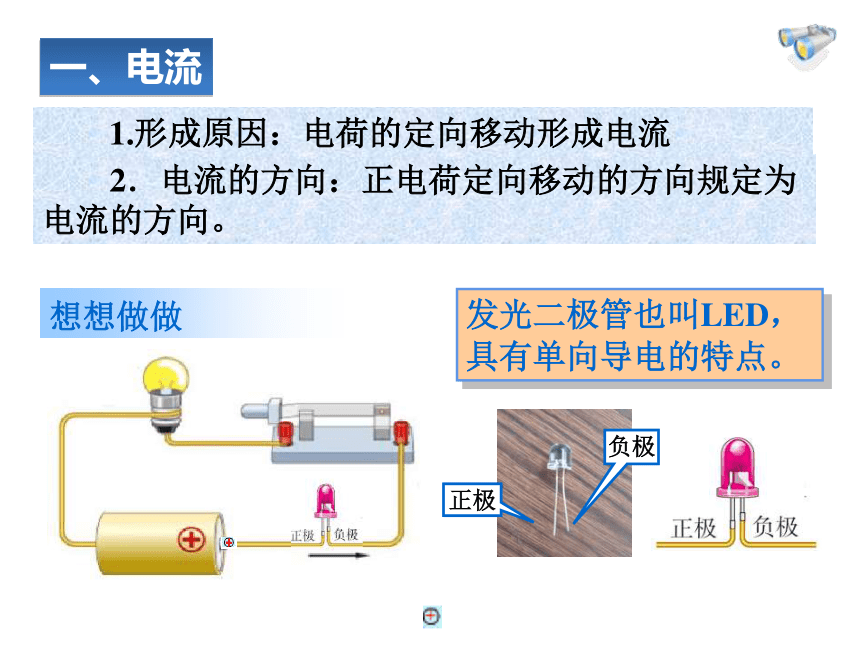

发光二极管也叫LED，具有单向导电的特点。
1.形成原因：电荷的定向移动形成电流

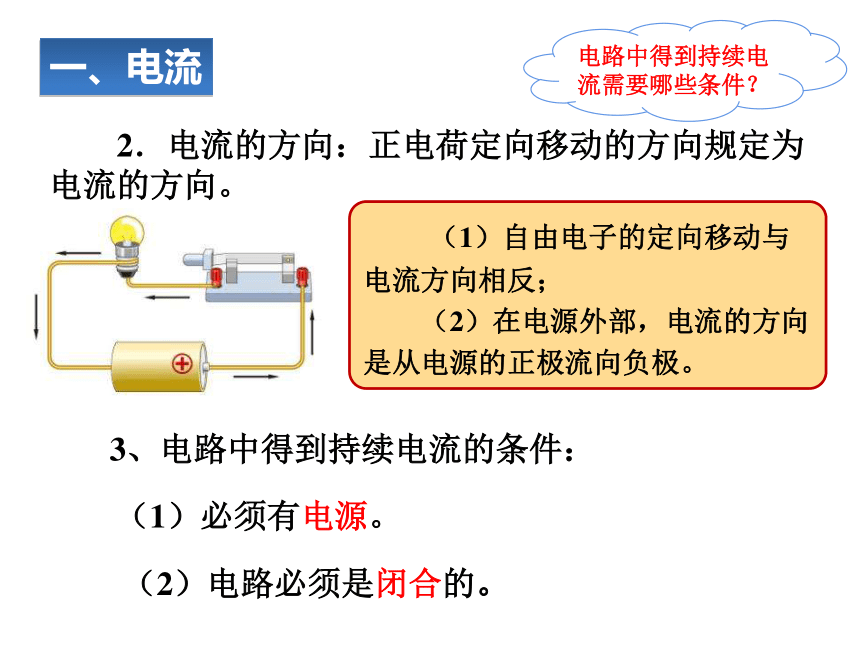

　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。
一、电流
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
电路中得到持续电流需要哪些条件？
3、电路中得到持续电流的条件：
（1）必须有电源。
（2）电路必须是闭合的。
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源： 提供电能
导线：输送电能
用电器：消耗电能
开关：控制电路通断

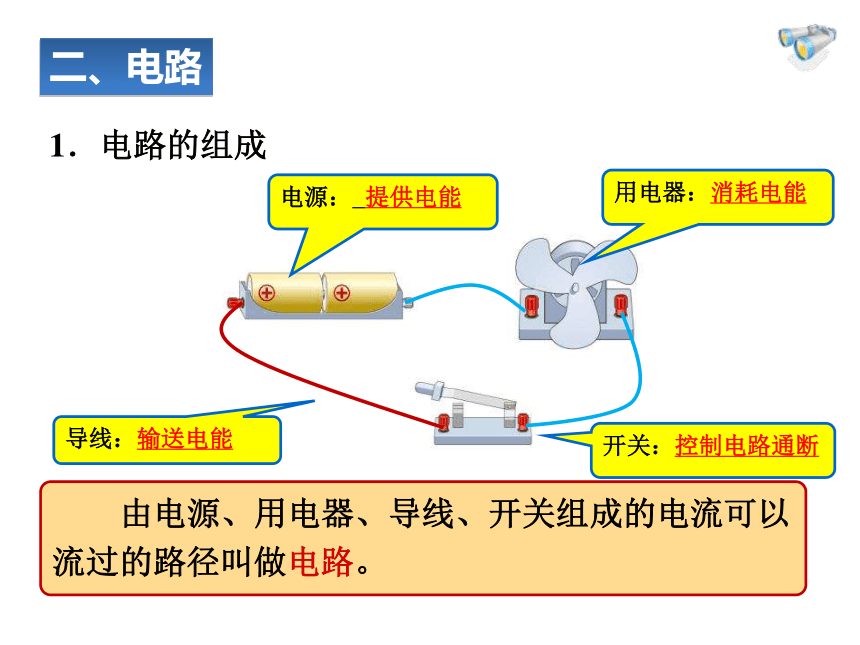

1．电路的组成
二、电路

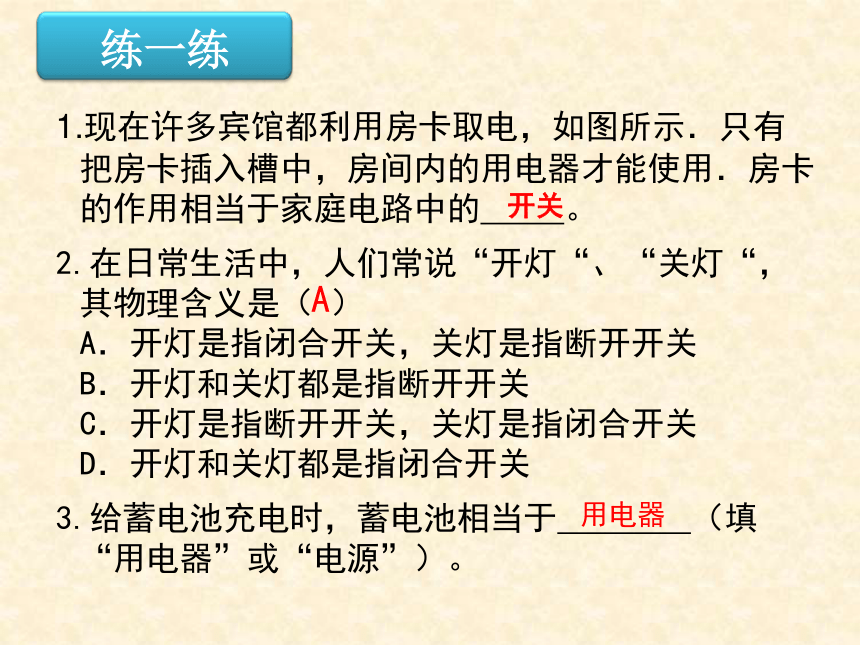

1.现在许多宾馆都利用房卡取电，如图所示．只有 把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的　 　。
2.在日常生活中，人们常说“开灯“、“关灯“，其物理含义是（ ） A．开灯是指闭合开关，关灯是指断开开关 B．开灯和关灯都是指断开开关 C．开灯是指断开开关，关灯是指闭合开关 D．开灯和关灯都是指闭合开关
3.给蓄电池充电时，蓄电池相当于 （填“用电器”或“电源”）。
开关
A
用电器
练一练
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
元件符号
1、元件位置安排要适当，分布要均匀，元件不要画在拐角处。
画电路图的要求
4、养成用符号表示电路元件的好习惯。
3、整个电路图最好呈长方形，导线要横平竖直。
2、电路图与实物图连接顺序和方式要一致。
　　请画出以下电路的电路图。
M
练一练
1．通路：
　　处处连通，用电器能够工作的电路。
四、电路的状态
2．断路：
　　某处被断开，没有电流通过的电路。
3．短路：
　　直接用导线将电源正负极相连的电路。
电源被短路，电路总会有很大的电流，有可能电源或导线被烧坏，甚至引起火灾。
想一想：用电器会被烧坏吗？
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
　　3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
练一练
动手动脑学物理（三）
[观察]：家用手电筒的电路结构是怎样的？
+ -
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
电
流
电
路
电
路
图
电
路
状
态
课堂小结
