2018年九年级物理上册14.3欧姆定律习题（新版）苏科版

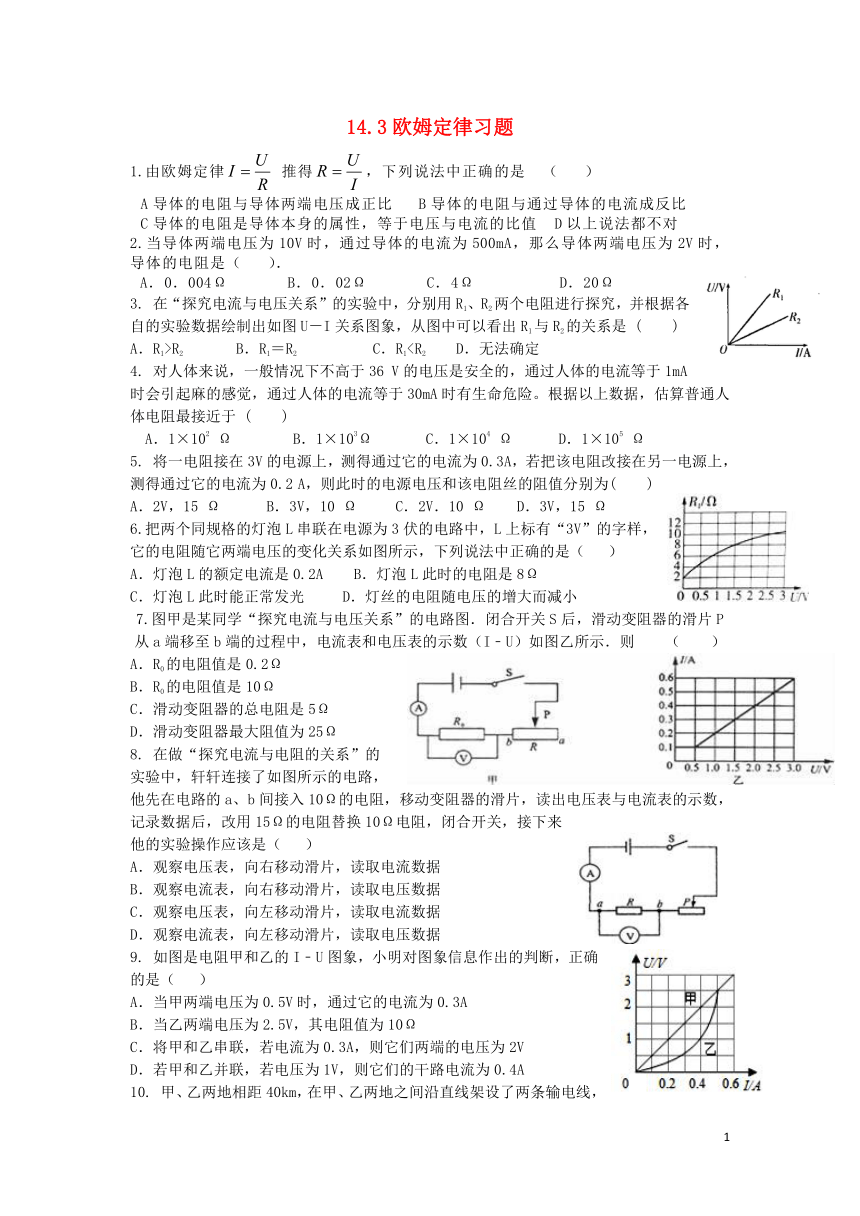

14.3欧姆定律习题
1.由欧姆定律 推得，下列说法中正确的是 （ ）
A导体的电阻与导体两端电压成正比 B导体的电阻与通过导体的电流成反比
C导体的电阻是导体本身的属性，等于电压与电流的比值 D以上说法都不对
2.当导体两端电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V时，导体的电阻是（ ）．
A．0．004Ω B．0．02Ω C．4Ω D．20Ω
3. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图U－I关系图象，从图中可以看出R1与R2的关系是 ( )
A．R1>R2 B．R1＝R2 C．R14. 对人体来说，一般情况下不高于36 V的电压是安全的，通过人体的电流等于1mA时会引起麻的感觉，通过人体的电流等于30mA时有生命危险。根据以上数据，估算普通人体电阻最接近于 ( )
A．1×102 Ω B．1×103Ω C．1×104 Ω D．1×105 Ω
5. 将一电阻接在3V的电源上，测得通过它的电流为0.3A，若把该电阻改接在另一电源上，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为( )
A．2V，15 Ω B．3V，10 Ω C．2V．10 Ω D．3V，15 Ω
6.把两个同规格的灯泡L串联在电源为3伏的电路中，L上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（ ）
A．灯泡L的额定电流是0.2A B．灯泡L此时的电阻是8Ω
C．灯泡L此时能正常发光 D．灯丝的电阻随电压的增大而减小
7.图甲是某同学“探究电流与电压关系”的电路图．闭合开关S后，滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数（I﹣U）如图乙所示．则 （ ）
A．R0的电阻值是0.2Ω
B．R0的电阻值是10Ω
C．滑动变阻器的总电阻是5Ω
D．滑动变阻器最大阻值为25Ω
8. 在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
9. 如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
10. 甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（ ）
A．7.5 km B．15km C．25km D．30km
11. 当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 Ω；当它两端电压为0V时，该导体的电阻为 Ω．
12. 一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4 A，现将该小灯泡接在12V的电源上，为使其正常发光，还应_______联一个_______Ω的电阻。
13. 如图所示，电源电压为6V，R1＝4 Ω，闭合开关S后，电压表读数为2V，则电流表的示数为_______A，电阻R2的阻值为_______Ω。
14.利用如图4所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与 R的关系图像，如图所示。由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。
15.灯泡L1、L2并联后接在电源两端，电源电压为6V。L1的电阻为12Ω，通过L2的电流为0.3 A，则L2的阻值为_______Ω，通过干路的电流为_______A。
16. 如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2= ．电阻之比R1：R2= ．
17. 在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为 V，通过R1的电流是 A．
18. 如上图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为 ，乙电表的示数为 ．
19.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是 ，电流之比是 ．
20.如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，
求：干路电流I。
参考答案
1
2
3
4
5
6
7
8
9
10
C
D
A
B
C
B
D
A
C
B
11. 15 15
12. 串 10
13. 0.5 8
14. 电压一定时，通过导体电流与导体电阻成反比 2.5
15. 20 0.8
16. 1：1 3：2
17. 3 0.2
18. 1A 5V
19. 3：2 1：1
20. 0.5A
