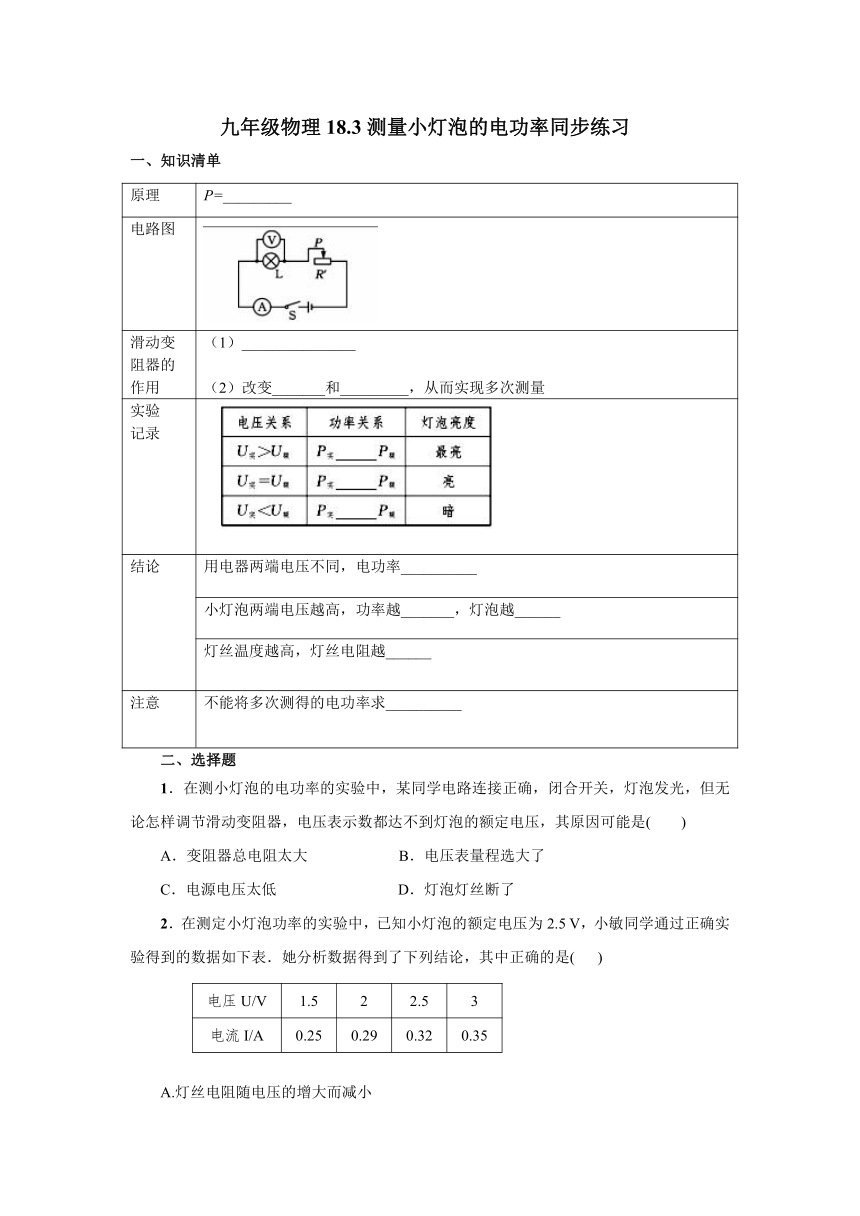

九年级物理18.3测量小灯泡的电功率同步练习及答案

九年级物理18.3测量小灯泡的电功率同步练习
原理
P=_________
电路图
滑动变
阻器的
作用
（1）_______________
（2）改变_______和_________，从而实现多次测量
实验
记录
结论
用电器两端电压不同，电功率__________
小灯泡两端电压越高，功率越_______，灯泡越______
灯丝温度越高，灯丝电阻越______
注意
不能将多次测得的电功率求__________
一、知识清单
二、选择题
1．在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是( )
A．变阻器总电阻太大 B．电压表量程选大了
C．电源电压太低 D．灯泡灯丝断了
2．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5 V，小敏同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
A.灯丝电阻随电压的增大而减小

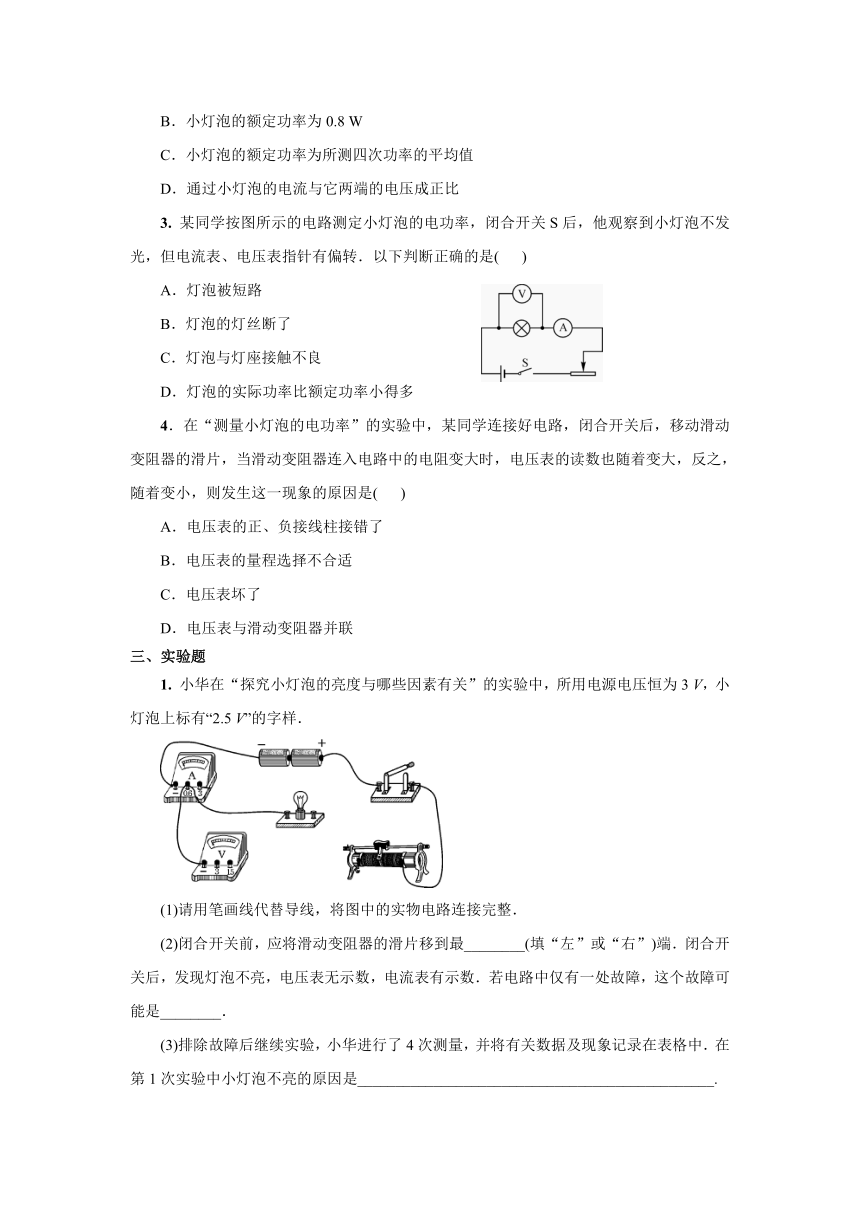

B．小灯泡的额定功率为0.8 W
C．小灯泡的额定功率为所测四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比
3. 某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是( )
A．灯泡被短路
B．灯泡的灯丝断了
C．灯泡与灯座接触不良
D．灯泡的实际功率比额定功率小得多
4．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是( )
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
三、实验题
1. 小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3 V，小灯泡上标有“2.5 V”的字样．
(1)请用笔画线代替导线，将图中的实物电路连接完整．
(2)闭合开关前，应将滑动变阻器的滑片移到最________(填“左”或“右”)端．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是________．
(3)排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是_______________________________________________.

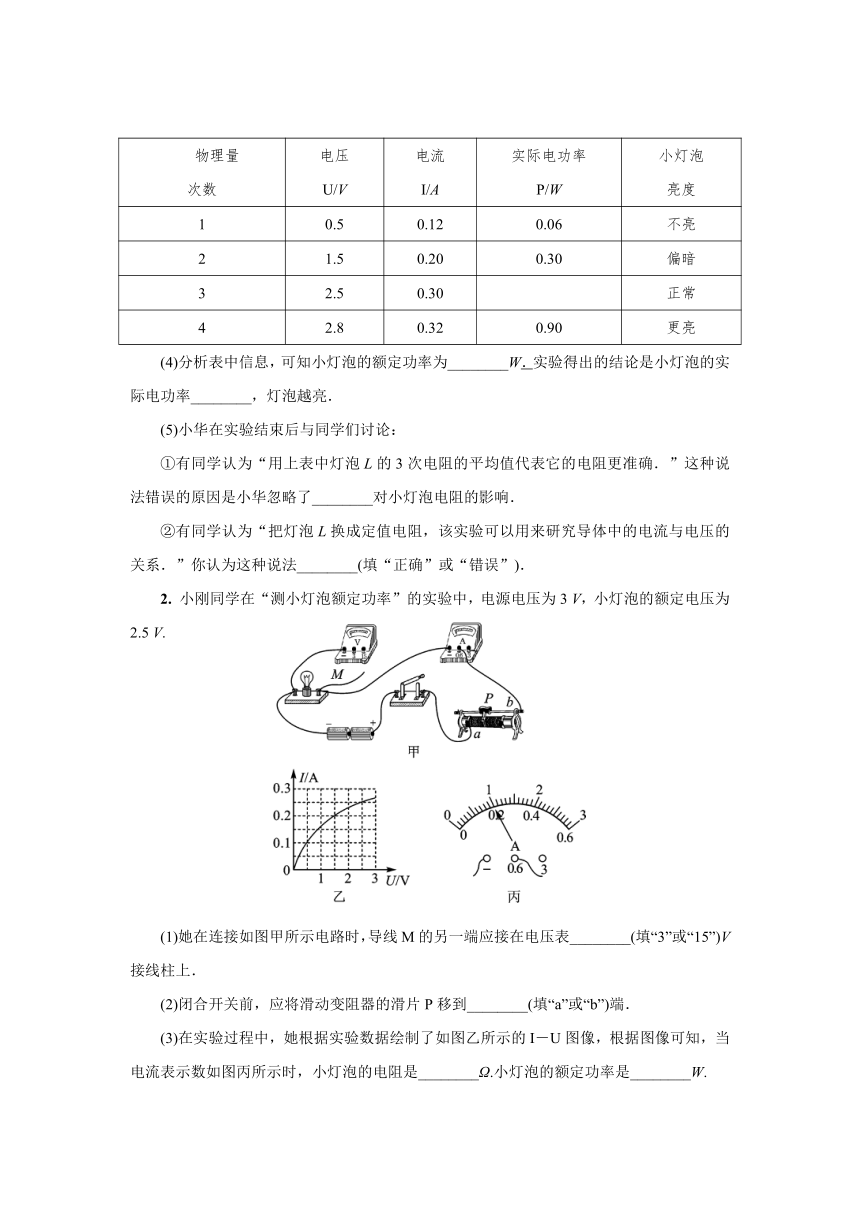

　　物理量
次数　　
电压
U/V
电流
I/A
实际电功率
P/W
小灯泡
亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
(4)分析表中信息，可知小灯泡的额定功率为________W．实验得出的结论是小灯泡的实际电功率________，灯泡越亮．
(5)小华在实验结束后与同学们讨论：
①有同学认为“用上表中灯泡L的3次电阻的平均值代表它的电阻更准确．”这种说法错误的原因是小华忽略了________对小灯泡电阻的影响．
②有同学认为“把灯泡L换成定值电阻，该实验可以用来研究导体中的电流与电压的关系．”你认为这种说法________(填“正确”或“错误”)．
2. 小刚同学在“测小灯泡额定功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V.
(1)她在连接如图甲所示电路时，导线M的另一端应接在电压表________(填“3”或“15”)V接线柱上．
(2)闭合开关前，应将滑动变阻器的滑片P移到________(填“a”或“b”)端．
(3)在实验过程中，她根据实验数据绘制了如图乙所示的I－U图像，根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是________Ω.小灯泡的额定功率是________W.

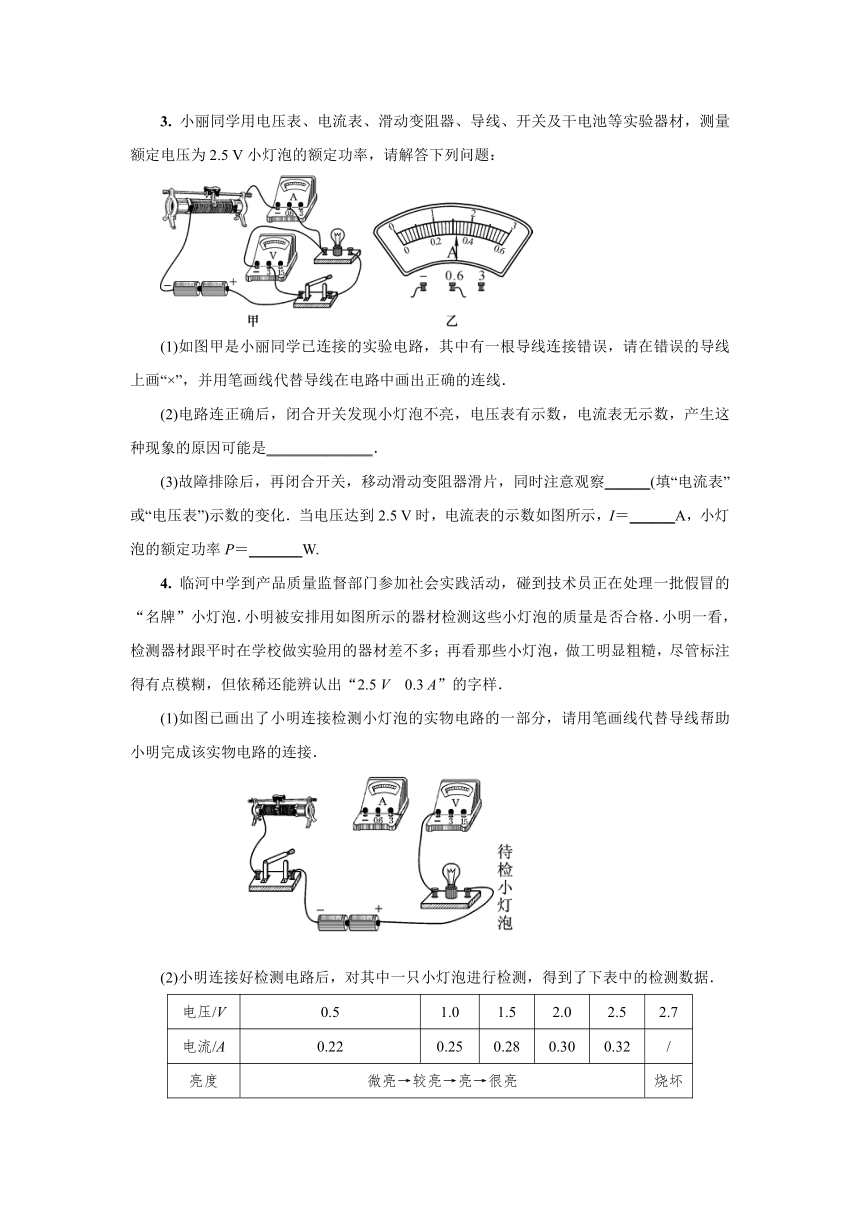

3. 小丽同学用电压表、电流表、滑动变阻器、导线、开关及干电池等实验器材，测量额定电压为2.5 V小灯泡的额定功率，请解答下列问题：
(1)如图甲是小丽同学已连接的实验电路，其中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线在电路中画出正确的连线．
(2)电路连正确后，闭合开关发现小灯泡不亮，电压表有示数，电流表无示数，产生这种现象的原因可能是______________．
(3)故障排除后，再闭合开关，移动滑动变阻器滑片，同时注意观察______(填“电流表”或“电压表”)示数的变化．当电压达到2.5 V时，电流表的示数如图所示，I＝______A，小灯泡的额定功率P＝_______W.
4. 临河中学到产品质量监督部门参加社会实践活动，碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用如图所示的器材检测这些小灯泡的质量是否合格．小明一看，检测器材跟平时在学校做实验用的器材差不多；再看那些小灯泡，做工明显粗糙，尽管标注得有点模糊，但依稀还能辨认出“2.5 V　0.3 A”的字样．
(1)如图已画出了小明连接检测小灯泡的实物电路的一部分，请用笔画线代替导线帮助小明完成该实物电路的连接．
(2)小明连接好检测电路后，对其中一只小灯泡进行检测，得到了下表中的检测数据．
电压/V
0.5
1.0
1.5
2.0
2.5
2.7
电流/A
0.22
0.25
0.28
0.30
0.32
/
亮度
微亮→较亮→亮→很亮
烧坏
由这些数据可以看出：小灯泡在标注电压下工作时，通过它的实际电流比标注电流要_________________．
(3)如果小灯泡生产厂家制作灯丝的原材料质量是合格的，则造成这一问题的根本原因是____________________________________________________________．
5．在“测定2.5 V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得
U/V
1.5
2.5
3
I/A
0.16
0.25
0.28
数据如下表所示．
请你利用小红已获取的信息，计算出该灯泡的额定功率是________W．若小灯泡两端的实际电压为3 V，则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率．
6．利用如图所示的电路测量额定电压为2.5 V的小灯泡的额定功率．
(1)用笔画线代替导线将图甲中的电路连接完整，要求滑片P向右移动时灯泡变暗．
(2)连接电路时，开关应________，滑片P应位于________(填“A”或“B”)端．
(3)连接电路后，闭合开关，发现灯泡较亮，电压表和电流表的示数均较大．无论怎样移动滑片P，此现象都不发生改变，则出现这种现象的原因可能是_____________________．
(4)改正电路后，移动滑片P，使电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定功率为________W.
7. 巴市中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5 V的小灯泡(正常发光时电阻约为10 Ω)、规格为“12 Ω　1 A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
(1)图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”．
(2)闭合开关前，应将滑片P移到最________(填“左”或“右”)端．
(3)经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5 V，出现这种现象的原因是________________________．
(4)解决上述问题后，移动滑片使电压表的示数为2.5 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是________W.
(5)测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，出现这种现象的原因是______________________．
8. 在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5 V.
(1)图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正．
(2)小华设计如图乙所示的电路也完成了该实验，请完成下列填空(电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0)．
①只闭合开关________，调节R2，使电压表的示数为2.5 V；
②只闭合开关________，调节________，使电压表的示数仍为2.5 V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额＝____________(用U额、R0、U1、U2表示)．

九年级物理18.3测量小灯泡的电功率同步练习答案
一、知识清单
原理：P=UI
滑动变阻器作用：（1）保护电路（2）改变电流和调节灯泡两端电压
结论：用电器两端电压不同，电功率不同
小灯泡两端电压越高，功率越大，灯泡越亮
灯丝温度越高，灯丝电阻越大
注意：不能将多次测得的电功率求平均值
二、选择题
1. C 2. B 3. D 4. D
三、实验题
1. （1）答案如下图（2）左 灯泡短路（3）实际功率太小（4）0.75 大（5）温度 正确
2. （1）3 （2）b （3）7.5 0.625
3. （1）答案如下图 （2）小灯泡断路 （3）电压表 0.32 0.8
4. （1）答案如下图 （2）大 （3）灯丝长度比规定的短或灯丝横截面积比规定的大
5. 0.625 大于
6. （1）答案如下图 （2）断开 B （3）变阻器同时选择上方两个接线柱（4）0.6
7. （1）答案如下图 （2）右 （3）变阻器的阻值太小 （4）0.6 （5）灯泡电阻随电压减小而减小（灯丝电阻受温度影响）
8. （1）答案如下图 （2）①S、S1　 ②S、S2　R1　 ③
