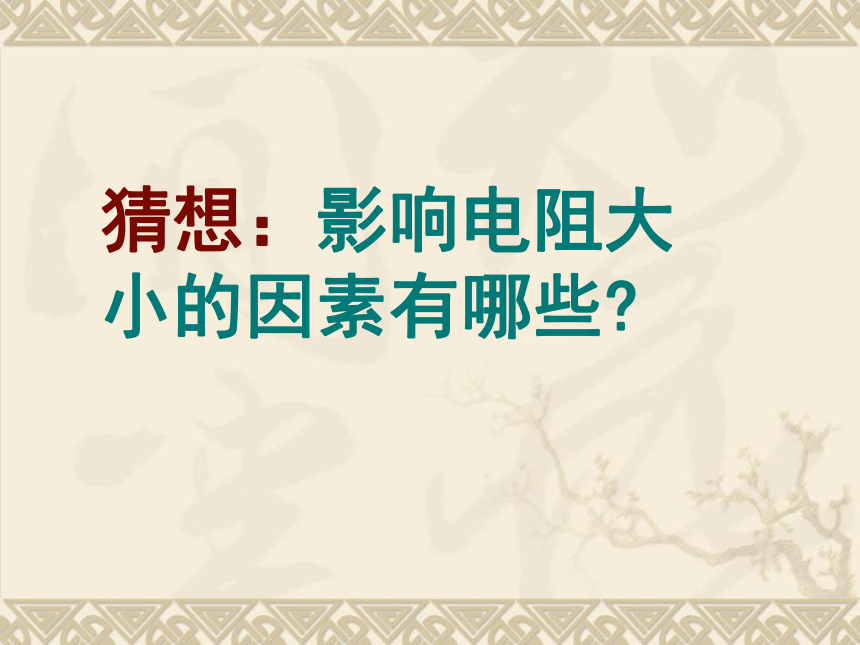

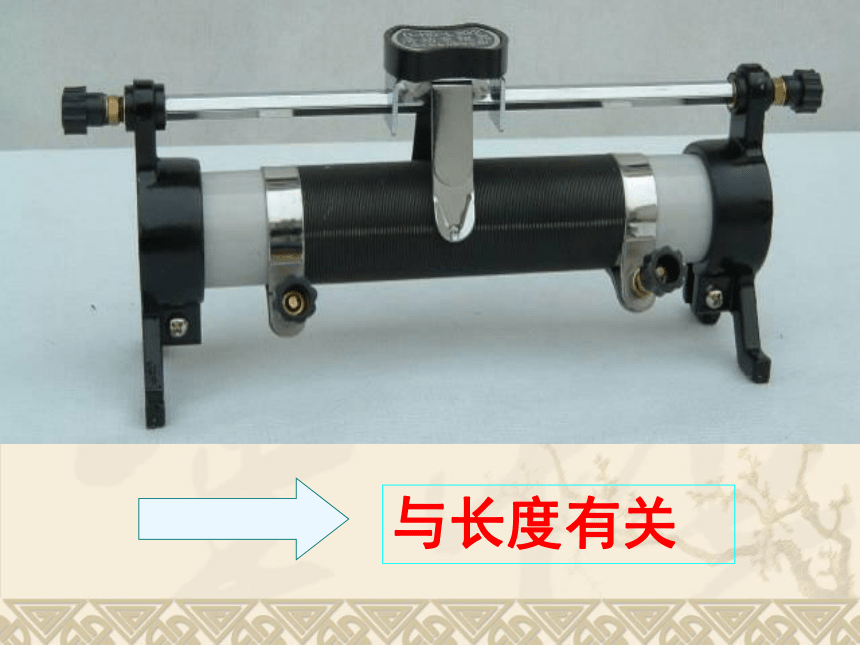

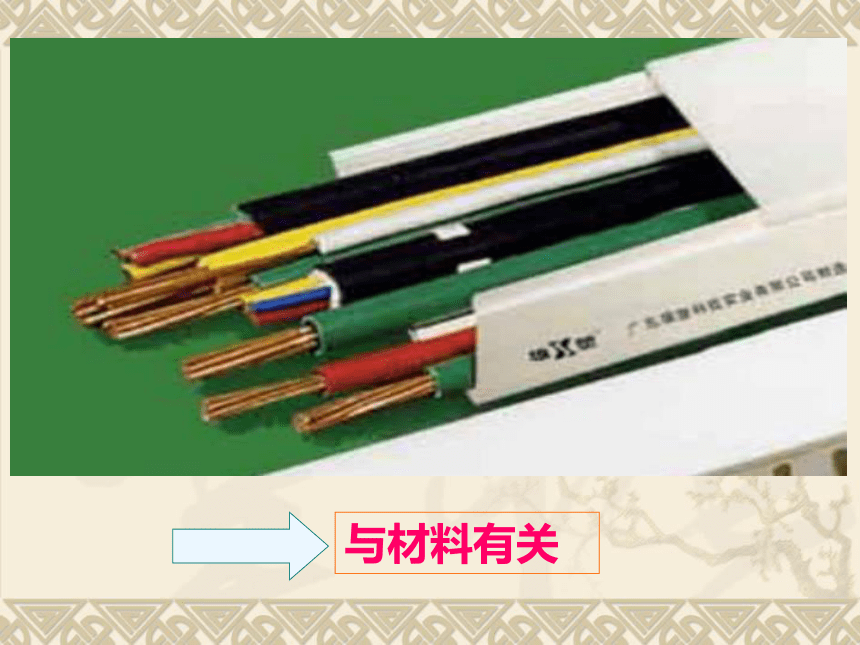

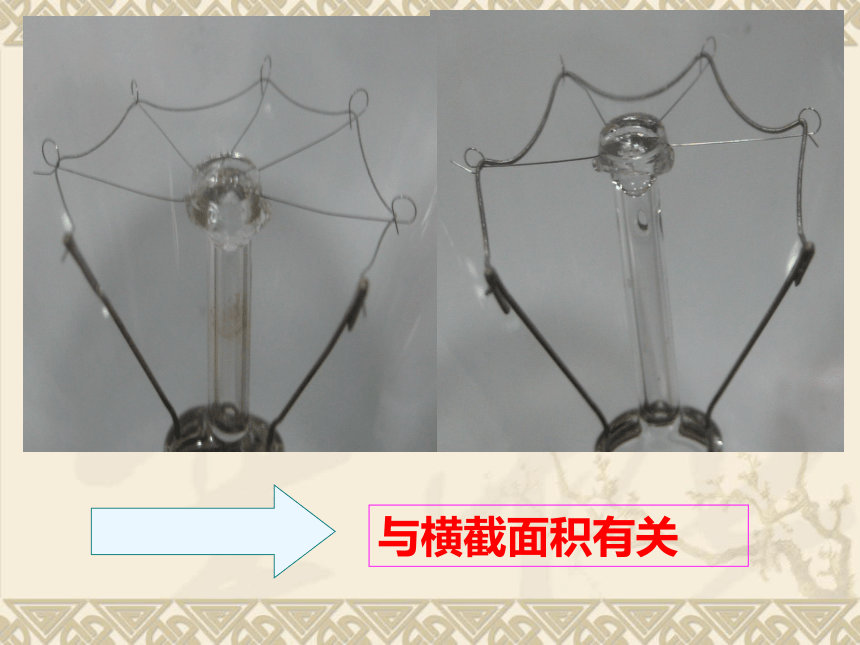

课件31张PPT。 电阻定律如何测电阻R方法: 伏安法实验电路:实验电路图:电流表外接法分压式电路猜想：影响电阻大 小的因素有哪些?与长度有关与横截面积有关与材料有关结论：

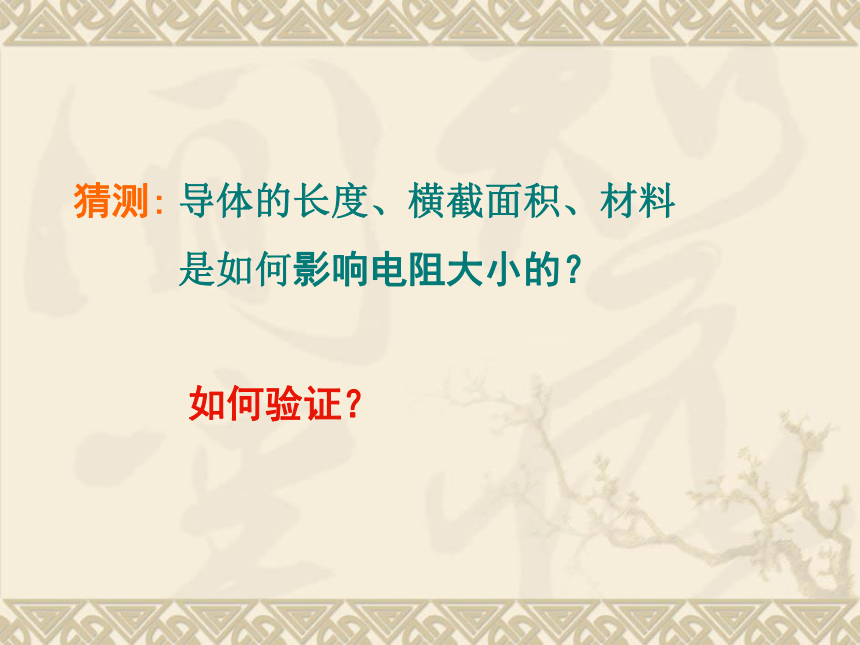

导体的电阻和导体的长度、横截面积、材料有关。如何验证？猜测:导体的长度、横截面积、材料

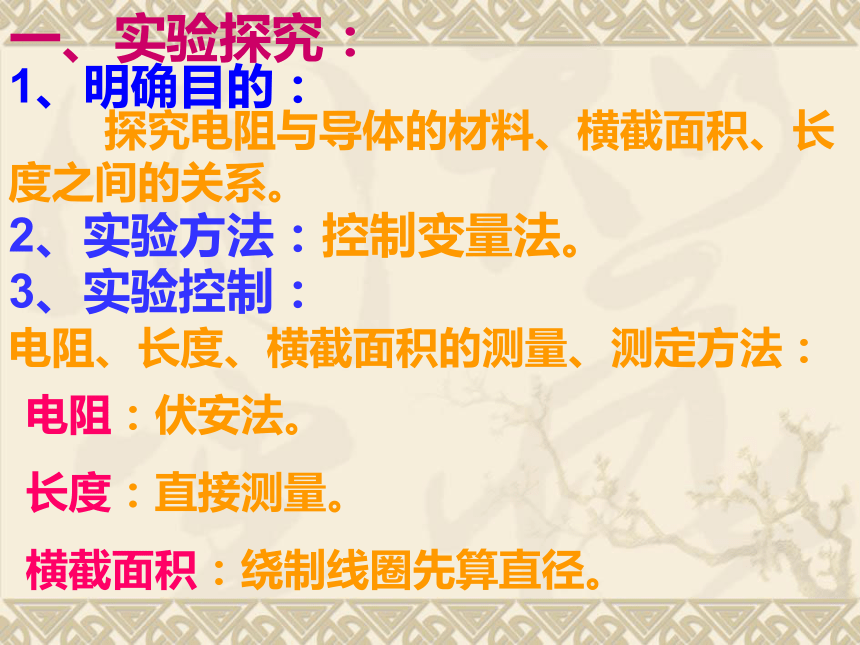

是如何影响电阻大小的？一、实验探究：1、明确目的： 探究电阻与导体的材料、横截面积、长度之间的关系。2、实验方法：控制变量法。3、实验控制：电阻、长度、横截面积的测量、测定方法：电阻：伏安法。
长度：直接测量。

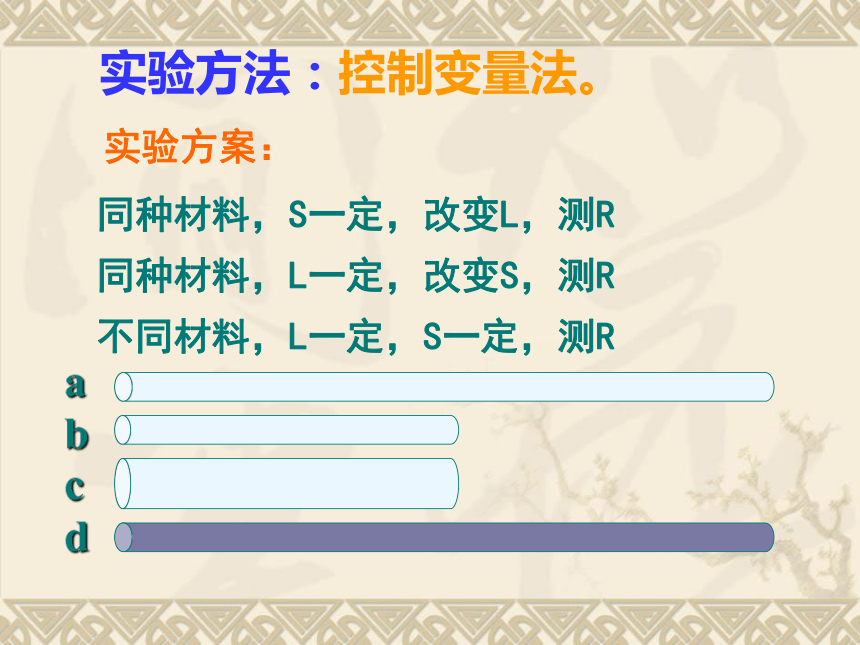

横截面积：绕制线圈先算直径。实验方案：同种材料，S一定，改变L，测R 同种材料，L一定，改变S，测R不同材料，L一定，S一定，测R 实验方法：控制变量法。a
b
c
d探究导体电阻与其影响因素的定量关系实验电路:实验电路图:电流表外接法限流式电路VA实验数据:横截面积,材料相同实验结论:1.同种材料,S一定,电阻R与L成正比探究导体电阻与其影响因素的定量关系实验电路:实验电路图:电流表外接法限流式电路VA实验数据:长度,材料相同实验结论:2.同种材料,L一定,电阻与S成反比探究导体电阻与其影响因素的定量关系实验电路:实验电路图:电流表外接法限流式电路VA实验数据:长度,横截面积相同实验结论:3.不同种材料,R不同实验结论:1.同种材料,S一定,电阻R与L成正比2.同种材料,L一定,电阻与S成反比3.不同种材料,R不同理论探究电阻串联电阻并联R∝L 电阻定律1.内容：同种材料的导体,其电阻R与它的长度L成正比,与它的横截面积S成反比;导体电阻与构成它的材料有关.2.表达式: ?是比例常数，它与导体的材料有关，是一个反映材料导电性能的物理量，称为材料的电阻率。几种导体材料的电阻率 银 —— 1.6 ? 10-8
铜 —— 1.7 ? 10-8
铝 —— 2.9 ? 10-8
钨 —— 5.3 ? 10-8
铁 —— 1.0 ? 10-7
锰铜合金 —— 4.4 ? 10-7
镍铜合金 —— 5.0 ? 10-7
镍铬合金 —— 1.0 ? 10-6单位：Ω·m4、金属的电阻率随温度的升高而增大电阻率(?)3、纯金属的电阻率小，合金的电阻率大1、反映材料导电性能的物理量2、单位：欧姆·米 Ω·m 锰铜合金和镍铜合金的电阻率随温度变化极小， 利用它们的这种性质，常用来制作标准电阻。超导现象:有些物质当温度降低到绝对零度附近时它们的电阻率会突然变为零．

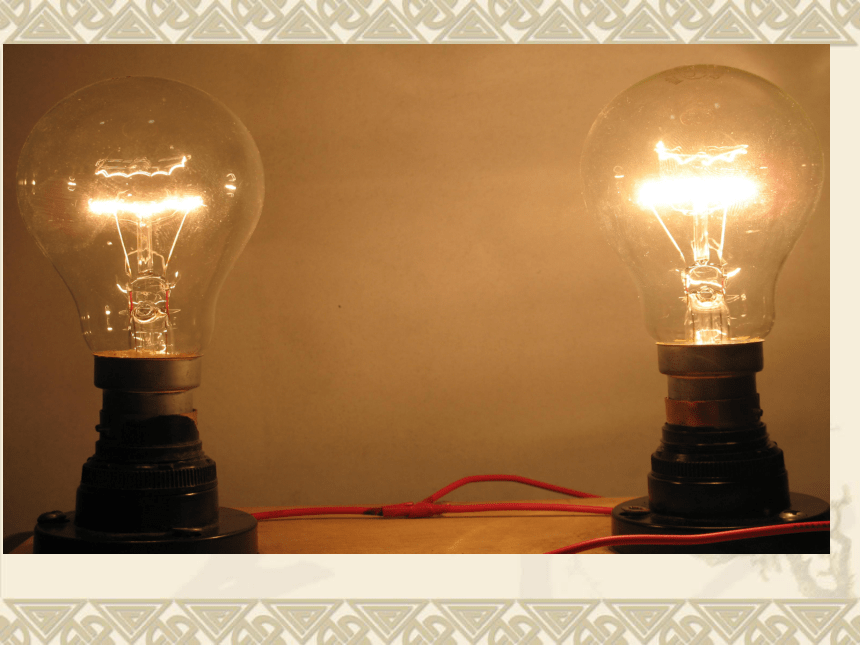

半导体:导电性能介于导体和绝缘体之间，电阻率随温度的升高而减小，导电性能由外界条件所控制，如改变温度、光照、掺入微量杂质等电阻温度计abhR2R1电流方向R1和R2是材料相同、厚度相同、表面为正方形的导体,但R2的尺寸比R1小很多.通过学习两导体的电流方向如图所示.这两个导体的电阻有什么关系hR1 = R2由此可知导体的电阻与表面积无关,只与导体的厚度有关.这样在制造电路元件时,可以将其表面积做得很小,而不增大电阻,只要保证厚度足够即可,有利于电路元件的微型化. CCTV - 《每周质量报告》 消息引用检验负责人的话：“不合格产品中，大部分存在电阻不合格问题，主要是铜材质量不合格，使用了再生铜或含杂质很多的铜。再一个就是铜材质量合格，但把截面积缩小了，买2.5平方（毫米）的线，拿到手的线可能是1.5或1.5多一点的，载流量不够。另一个问题是绝缘层质量不合格，用再生塑料制作电线外皮，电阻率达不到要求……上述讲话中体现了那些物理原理？1、有人说电阻是导体阻碍电流的性质，电阻率是由导体的性质决定的，所以电阻率越大，则电阻越大，对吗？为什么?不对阻率反映导体导电性能的优劣,电阻率大,不一定电阻大,由电阻定律,电阻还与L和S有关2、一白炽灯泡铭牌显示“220V，100W”字样，由计算得出灯泡灯丝电阻R=484?，该阻值是工作时的电阻值还是不工作时的电阻值，两者一样吗？为什么？不一样100W是额定功率,是灯泡正常工作时的功率,所以484?是工作时的电阻;当灯泡不工作时,由于温度低,电阻比正常工作时的电阻小，所以小于484?。3、一段均匀导线对折两次后并联在一起，测得其电阻为0.5 Ω，导线原来的电阻多大？8 Ω
4.如图所示,均匀的长方形薄片合金电阻板abcd,ab边长为L1;ad边长为L2,当端点1、2或3、4接入电路时,R12:R34是( )A.L1:L2 B. L2:L1
C.1:1 D:L12:L22D5、如图所示，P是一个表面均匀镀有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的夺取度为d 。管两端有导电金属箍M、N。现把它接入电路中，测得它两端电压为U，通过它的电流为I。则金属膜的电阻为__________ ，镀膜材料的电阻率ρ=__________ 。 L
6、同一半圆形金属片，如图所示，从不同方向测量其电阻
(1)Ra、Rb是否相等？
(2)如果不等，Ra、Rb谁大？
Ra、Rb比值是多少？1.不等(a)又短又“胖”,(b)又长又“瘦”;
Ra 所以Ra:Rb=1:4
7.如图所示,两个截面积不同长度相等的均匀铜棒接在电路中,两端电压为U,则( )A.通过两棒的电流强度相等
B. 两棒的自由电子定向移动的平均速率不同
C.两棒内的电场强度不同,细棒内的场强E1大于粗棒内的场强E2
D:细棒两端的电压U1大于粗棒两端的电压U2ABCDI1I2U1U28、金属铂的电阻值对温度的高低非常“敏感”，Ｕ－Ｉ图中可能表示金属铂电阻的Ｕ－Ｉ图线的是： B实验探究逻辑推理探究电阻定律表达式电阻率重视：1、探究思想、探究方法。
2、实验的控制。小结
