串联电路和并联电路
图片预览
文档简介

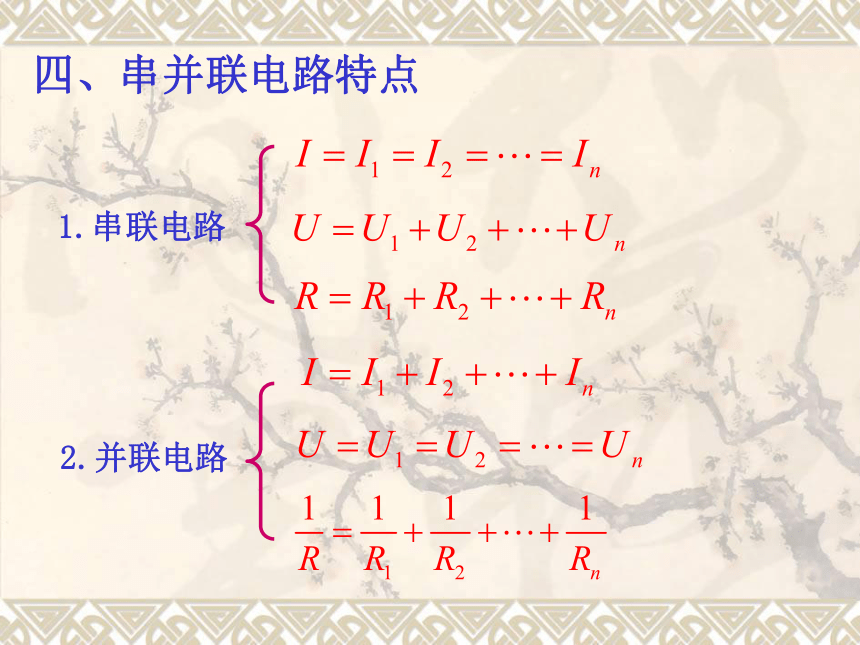

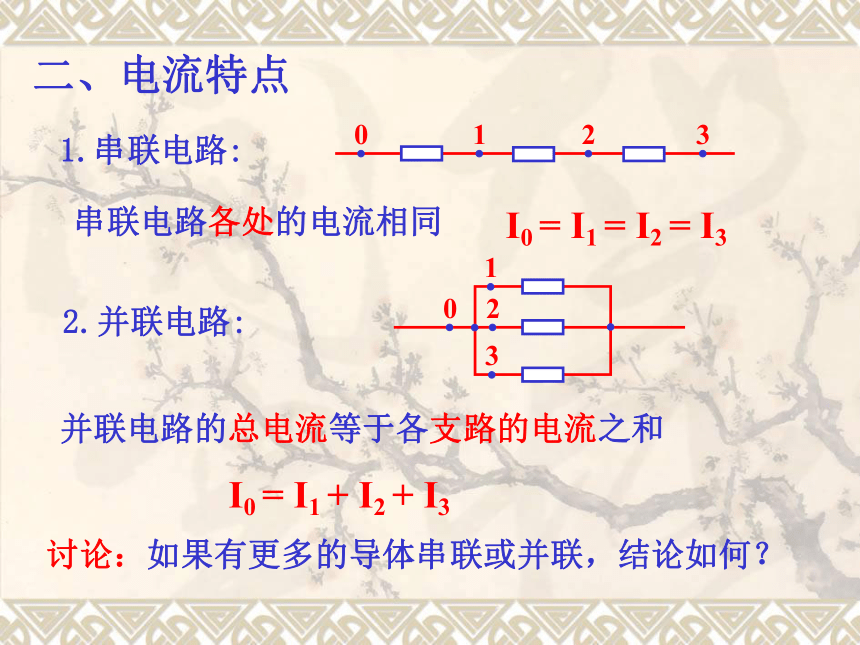

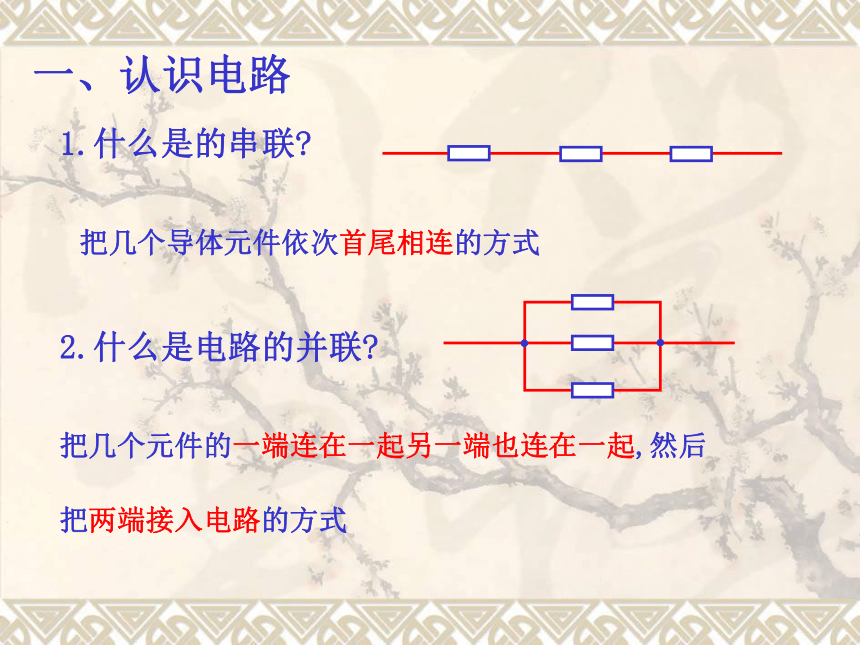

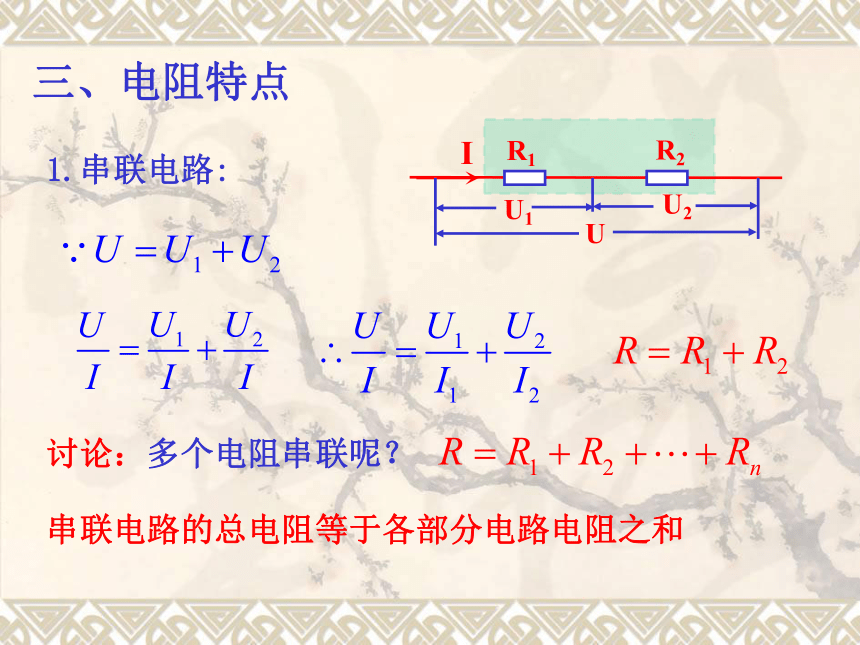

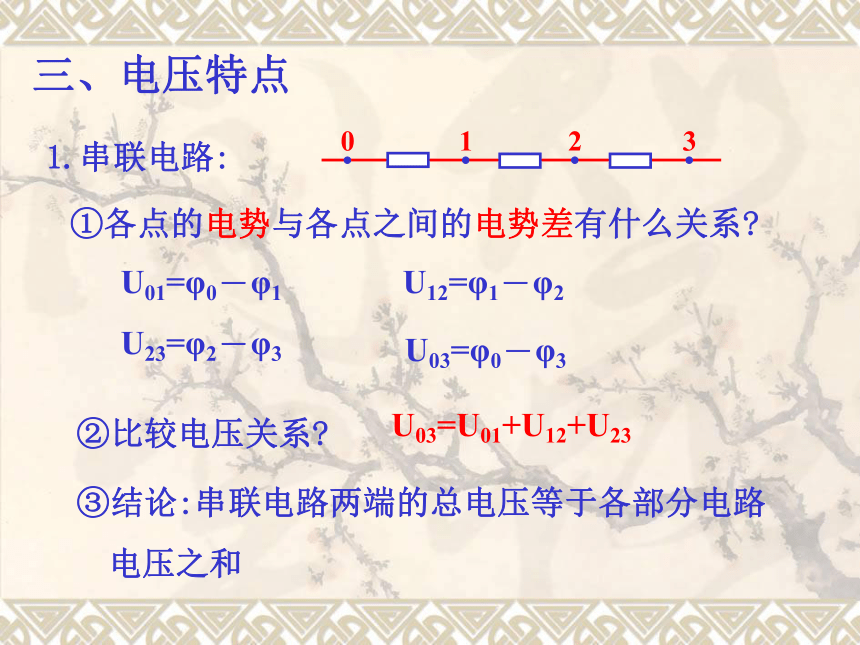

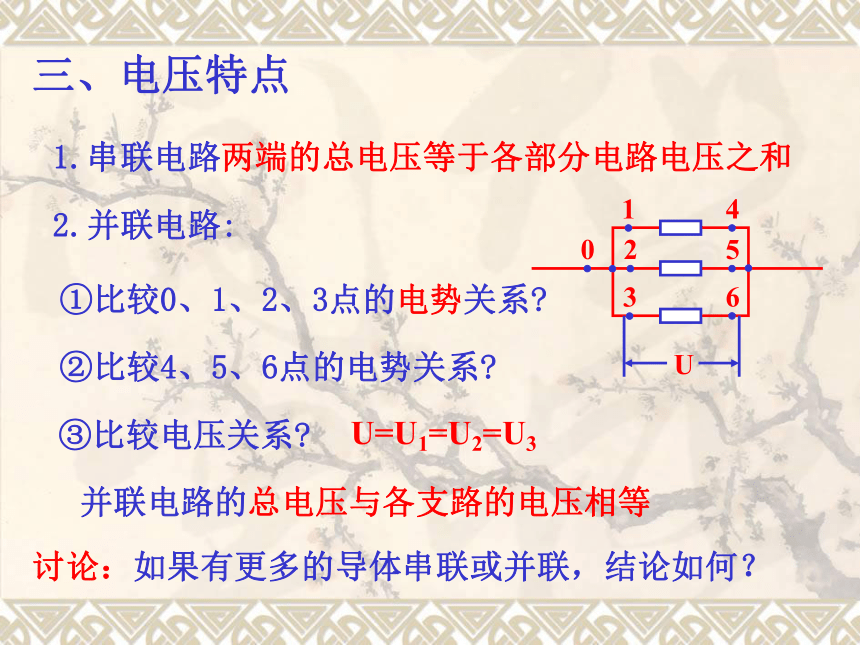

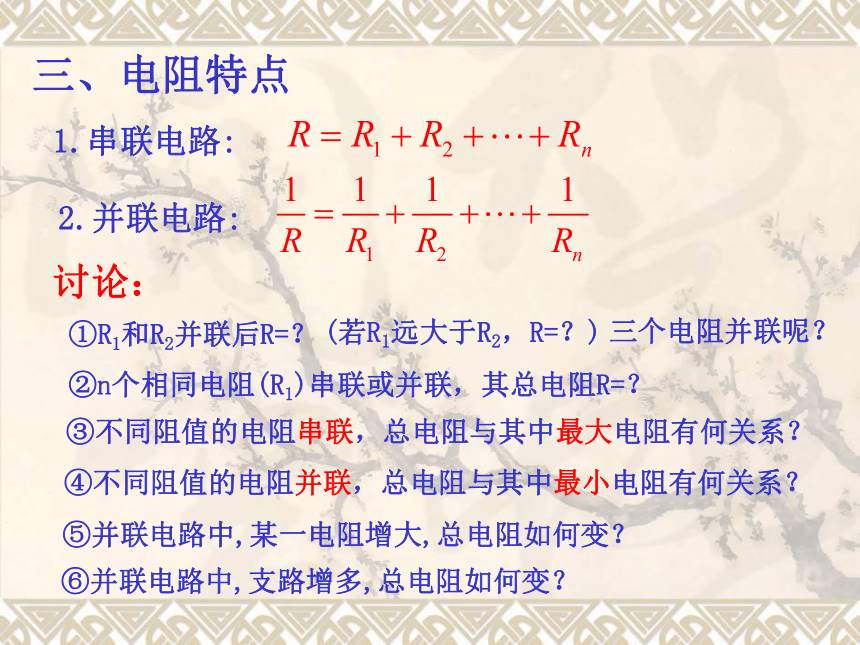

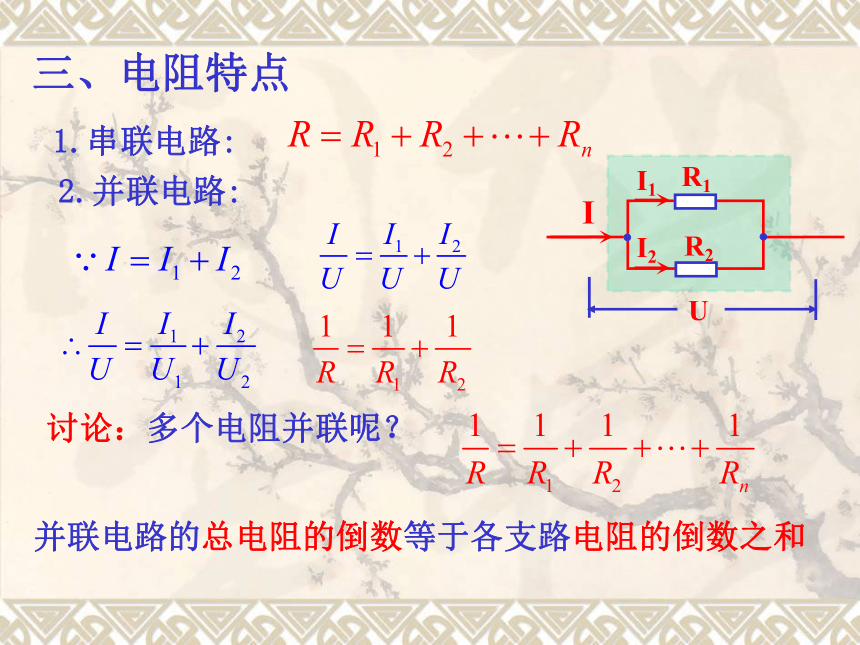

课件36张PPT。§2.4 串联电路和并联电路 一、认识电路1.什么是的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后2.什么是电路的并联?把两端接入电路的方式I0 = I1 = I2 = I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点1.串联电路:I0 = I1 + I2 + I3讨论：如果有更多的导体串联或并联，结论如何？U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路三、电压特点1.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3电压之和U=U1=U2=U3 并联电路的总电压与各支路的电压相等三、电压特点1.串联电路两端的总电压等于各部分电路电压之和2.并联电路:①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?讨论：如果有更多的导体串联或并联，结论如何？串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:讨论：多个电阻串联呢？三、电阻特点1.串联电路:2.并联电路:讨论：多个电阻并联呢？并联电路的总电阻的倒数等于各支路电阻的倒数之和三、电阻特点1.串联电路:2.并联电路:讨论：①R1和R2并联后R=？②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ 三个电阻并联呢？④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ (若R1远大于R2，R=？)⑤并联电路中,某一电阻增大,总电阻如何变？⑥并联电路中,支路增多,总电阻如何变？四、串并联电路特点1.串联电路2.并联电路A.0~10V B.0~20V

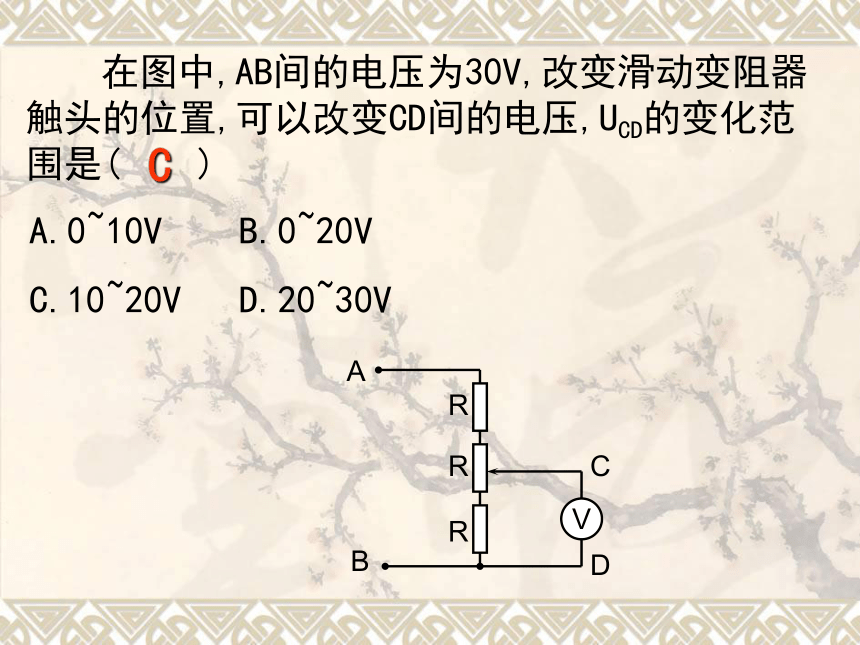

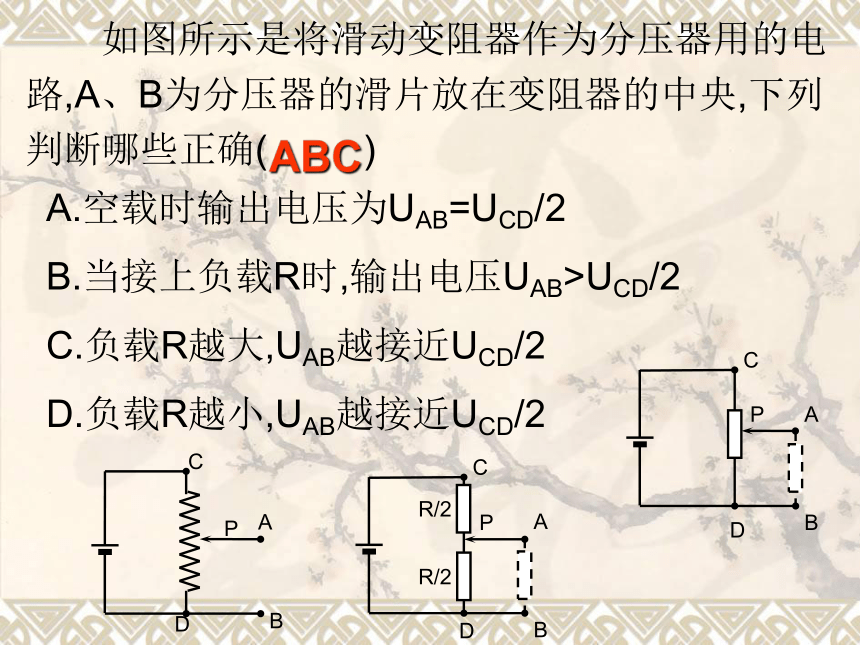

C.10~20V D.20~30V在图中,AB间的电压为30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是( )C如图所示是将滑动变阻器作为分压器用的电路,A、B为分压器的滑片放在变阻器的中央,下列判断哪些正确( )A.空载时输出电压为UAB=UCD/2
B.当接上负载R时,输出电压UAB>UCD/2
C.负载R越大,UAB越接近UCD/2

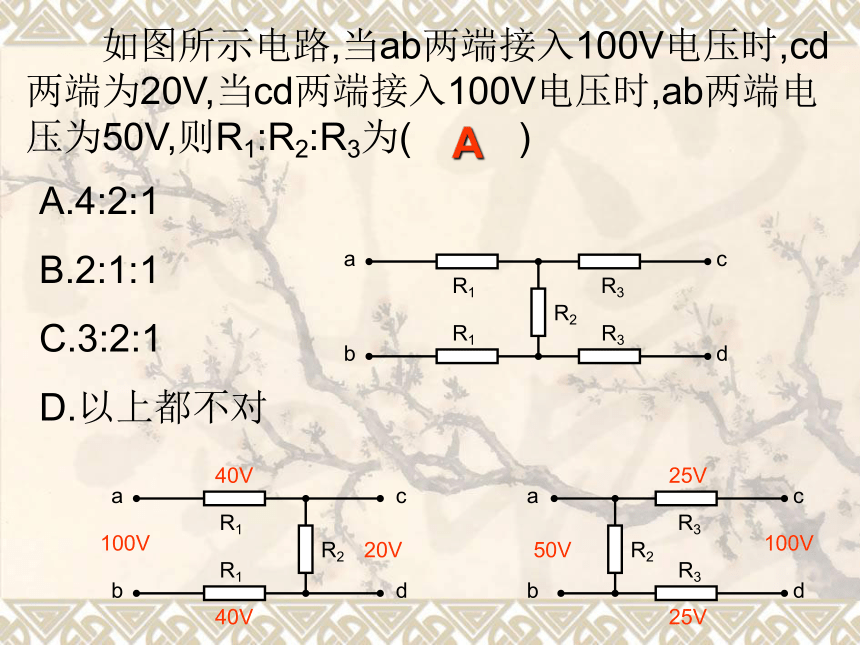

D.负载R越小,UAB越接近UCD/2ABCR/2R/2如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )A.4:2:1
B.2:1:1
C.3:2:1
D.以上都不对R1R1R2R3R3abcdA100V20V40V40V100V50V25V25V有四盏灯，接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .L1UL2L3L47:5:2:72. 三个主要参数①内阻:电流计内阻Rg②量程：满偏电流 Ig③满偏电压Ug3.电路图符号：五、电流计(表头)1、作用：测量微小电流和电压六、电压表在表头串联一个阻值较大的电阻六、电压表 例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=2.97X103Ω Rv=3.0KΩ用电流计来改装 例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？七、电流表在表头上并联一个阻值较小的电阻R并=0.050Ω RA=0.050Ω七、电流表在表头上并联一个阻值较小的电阻1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为小 结有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个 Ω的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 Ω串并160020000.6680.667一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V10.801Ｖ0.5Ｖ如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1= Ω, R2= Ω4.94X104105如图所示,电路由电流计与四个电阻连接而成.电流计内阻Rg=80Ω,满偏电流Ig=1mA. R1=R2=10Ω ,R3=194Ω ,R4=790Ω.若使用12接线柱电路可做电流表.量程为 .若使用13接线柱可做 表.量程为 .若使用14接线柱电路可做 表.量程为 .若使用15接线柱可做 表.量程为 .电流电压电压5mA10mA1V5VA.保持R2不变,增大R1
B.增大R1 ,减小R2
C.保持R2不变,减小R1
D.增大R2 ,减小R1如图所示，电流表G的内阻不可忽略不计，R1、R2是两个可变电阻，当a、b间的电压为4V时，电流表的指针G刚好满偏，当a、b间的电压为3V时，如果仍要使电流表G的指针满偏，下列方法中可行的是( )ABA.两只电表的指针偏转角相同
B.两只电表的指针都不偏转
C.电流表指针的偏转角小于电压表指针的偏转角
D.电流表指针的偏转角大于电压表指针的偏转角用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )C八、电流表和电压表的读数 读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一. (2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3… (3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4… 九、限流和分压电路的选取 1.限流式 图中变阻器起限流作用，求待测电阻Rx的电压可调范围 限流式电路的特点:1.电压不能从零开始调节,调节范围较小.
但电路结构较为简单.2.电能损耗较小.2.分压式 图中变阻器起分压作用，求待测电阻Rx的电压可调范围分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂.2.电能损耗较大.九、限流和分压电路的选取 限流式 分压式 可调范围变阻器电能损耗九、限流和分压电路的选取 较大阻值较小阻值较小较大十、电阻的测量 用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R， 伏安法 伏安法测电阻的两种电路 电流表接在电压表两接线柱外侧，通常叫“外接法” 电流表接在电压表两接线柱内侧，通常叫“内接法” 因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．十、电阻的测量 伏安法测电阻的误差分析 电流表外接法 电压表示数电流表示数测量值偏小，适于测量小阻值电阻 .<十、电阻的测量 伏安法测电阻的误差分析 电流表内接法 电压表示数电流表示数测量值偏大,适于测量大阻值电阻.>十、电阻的测量 十、电阻的测量 外接法 内接法 误差来源 测量结果 测量条件 伏特表的分流 电流表的分压 R真＞R测 R真＜R测 R>>RA R<
