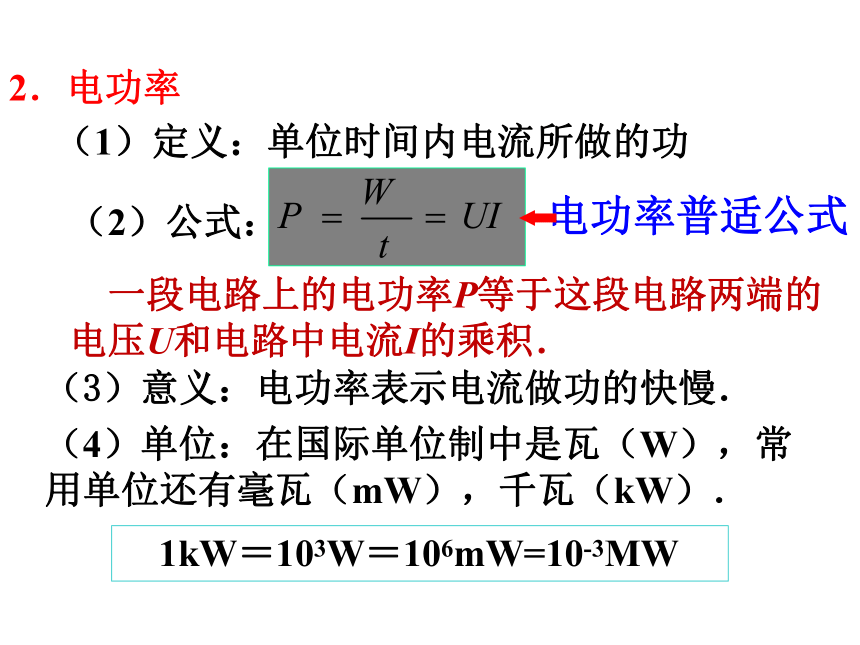

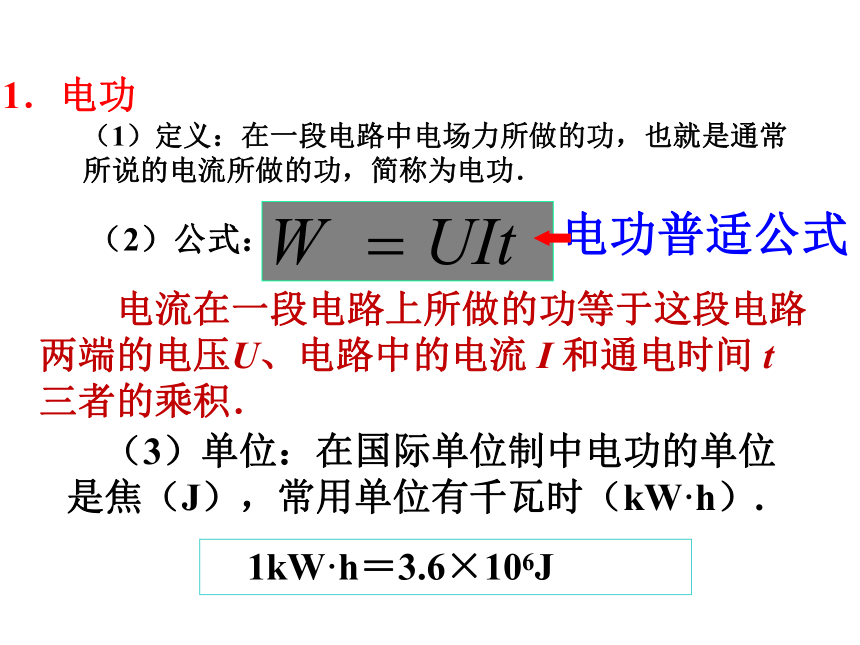

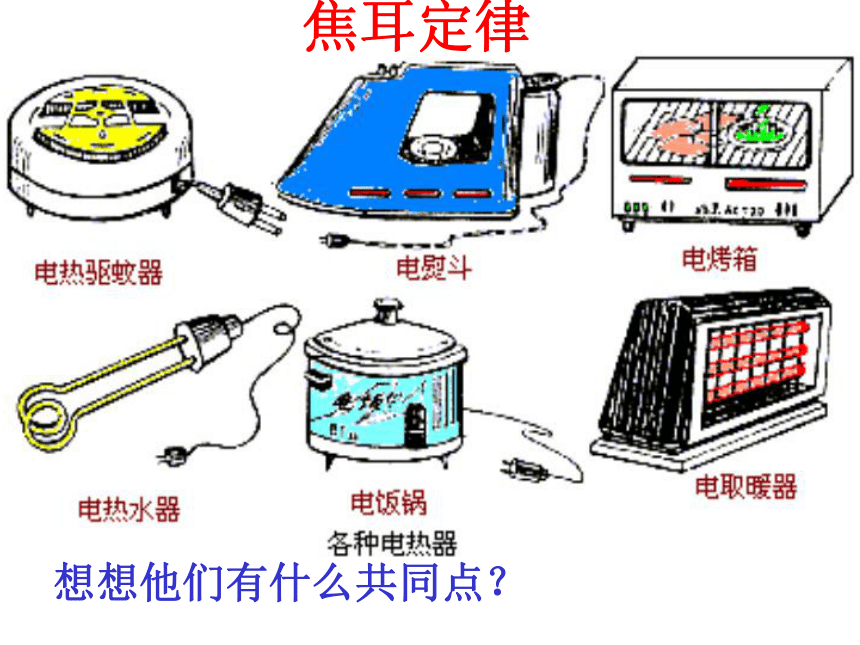

课件28张PPT。2.5 焦耳定律焦耳定律想想他们有什么共同点？一、电功和电功率W=qUq=ItW=UIt1．电功 电流在一段电路上所做的功等于这段电路两端的电压U、电路中的电流 I 和通电时间 t 三者的乘积． （3）单位：在国际单位制中电功的单位是焦（J），常用单位有千瓦时（kW·h）. 1kW·h＝3.6×106J（1）定义：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功．（2）公式：2．电功率 一段电路上的电功率P等于这段电路两端的电压U和电路中电流I的乘积．（3）意义：电功率表示电流做功的快慢．（4）单位：在国际单位制中是瓦（W），常用单位还有毫瓦（mW），千瓦（kW）． 1kW＝103W＝106mW=10-3MW（1）定义：单位时间内电流所做的功（2）公式： 用电器铭牌上所标称的功率是额定功率，
用电器在实际电压下工作的功率是实际功率．

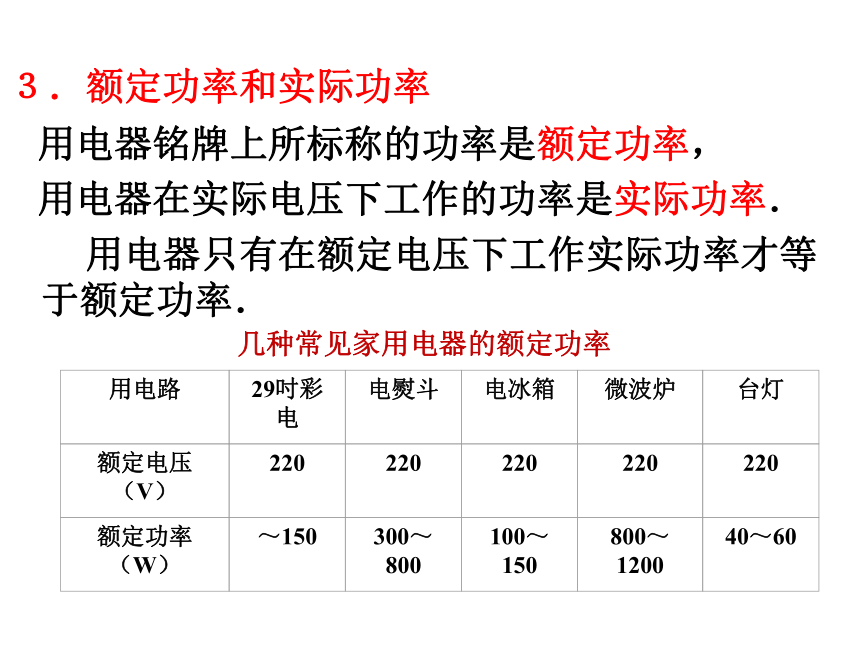

用电器只有在额定电压下工作实际功率才等于额定功率．几种常见家用电器的额定功率 ３．额定功率和实际功率二、电热和热功率 电流做功的过程，是电能转化为其他形式能量的过程．

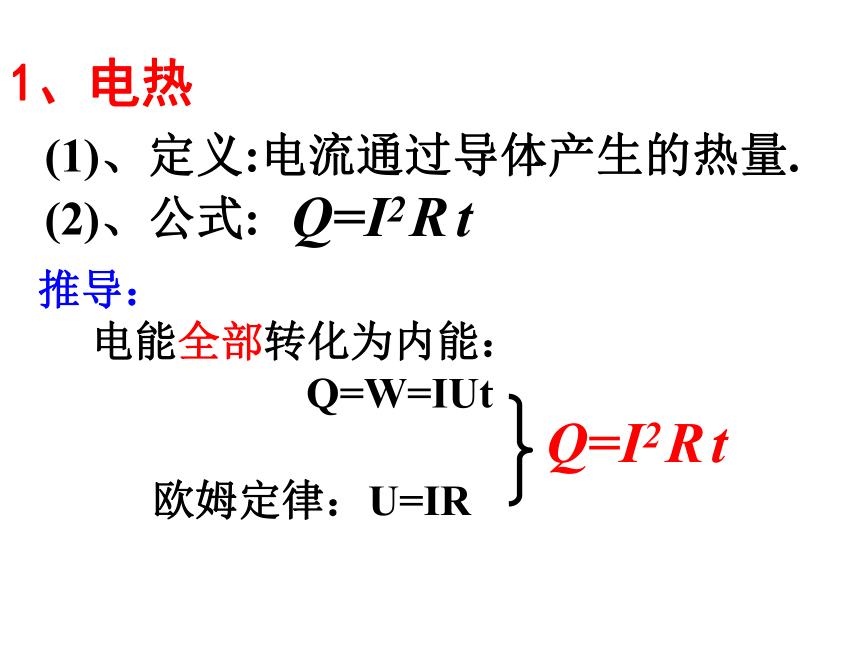

电动机把电能转化为机械能；电解槽把电能转化为化学能；电热器把电能转化为热能． 在真空中，电场力对电荷做正功时，减少的电势能转化为电荷的动能；在金属导体中，在电场力作用下做加速运动的自由电子频繁地与离子碰撞，把定向移动的功能传给离子，使离子热运动加剧，将电能完全转化为内能．1、电热(2)、公式:推导：
电能全部转化为内能：

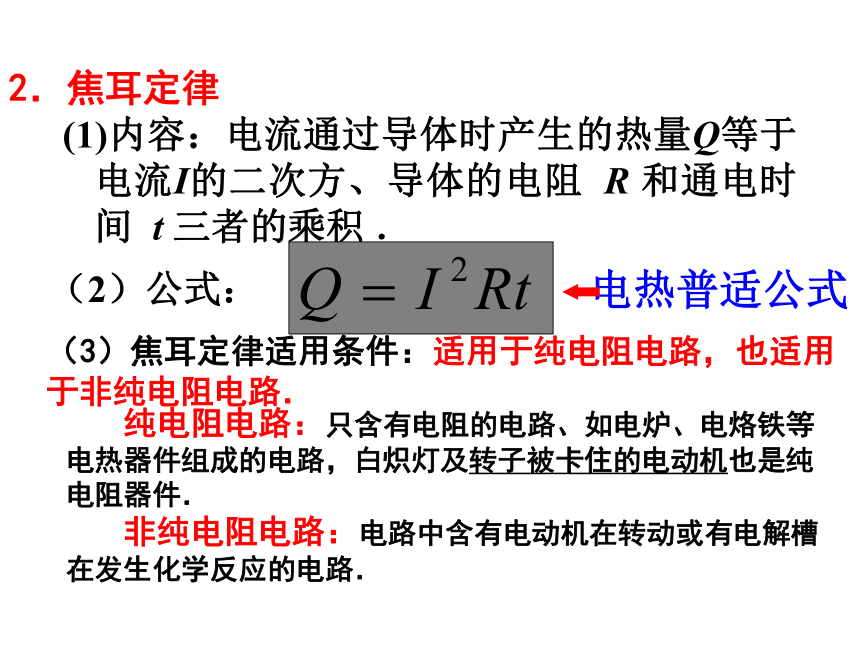

Q=W=IUt欧姆定律：U=IR(1)、定义:电流通过导体产生的热量.Q=I2 R t(1)内容：电流通过导体时产生的热量Q等于电流I的二次方、导体的电阻 R 和通电时间 t 三者的乘积 ．（3）焦耳定律适用条件：适用于纯电阻电路，也适用于非纯电阻电路． 纯电阻电路：只含有电阻的电路、如电炉、电烙铁等电热器件组成的电路，白炽灯及转子被卡住的电动机也是纯电阻器件． 非纯电阻电路：电路中含有电动机在转动或有电解槽在发生化学反应的电路． 2．焦耳定律（2）公式：(1)、定义:单位时间内的发热量.3、热功率 热功率P等于通电导体中电流 I 的二次方与导体电阻R 的乘积．(3)、单位：瓦(W) 千瓦(kW)．纯电阻电路: 电能 → 内能 Q
I2Rt W
UIt=I=U/RM非纯电阻电路:电能 → 内能+其它形式的能WW - QQUIt I2RtI＜U/R说明：欧姆定律不适用于非纯电阻电路！＞指某段电路在某段时间内消耗的全部电能! 指转化为内能的那部分电能!纯电阻电路: 非纯电阻电路:电能 → 内能电能 → 内能+其它形式的能 Q
I2Rt W
UIt=I=U/R电功 = 电热：W=Q= UIt=I2Rt=U2t/R电功率=热功率：P =P热 = UI = I2R = U2/RMWW - QQUIt＞ I2RtI＜U/R电功：W= UIt电热：Q=I2Rt电功率：P=UI热功率：P热=I2R电功等于电热电功大于电热 4.5A 1、规格为“220V，1000W”的电炉，求：
（1）电炉正常工作时，通过电阻丝的电流
（2）电炉的电阻 48.4Ω课堂训练 2、加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（ ）
A．P B．U 2/ r
C．P 2r /U 2 D．P – P 2r / U 2
非纯电阻电路中计算
电功率只能用P=UI，
热功率只能用P热=I2R
课堂训练C探究实验：
给你玩具电风扇1台、干电池2节、电压表和电流表各 1 只、导线若干。
请你设法测出电风扇的直流电阻，以及电风扇工作时总功率(电功率）和输出的机械功率。
卡住：电能 → 内能电能 → 内能卡住：运转：M电能 → 机械能+内能 （1）区别：
电功率是指某段电路的全部电功率，或这段电路上消耗的全部电功率，决定于这段电路两端电压和通过的电流强度的乘积；
热功率是指在这段电路上因发热而消耗的功率．决定于通过这段电路电流强度的平方和这段电路电阻的乘积．
（2）联系：
对纯电阻电路，电功率等于热功率；
对非纯电阻电路，电功率等于热功率与转化为除热能外其他形式的功率之和．4．电功率和热功率的区别与联系 对纯电阻电路:
电功=电热
电功率=热功率
对非纯电阻电路:
电功>电热
电功率>热功率小结:电功和电功率、电热和热功率应用1、下图所示的电路中，三电阻串联，其阻值R1=2Ω，R２=3Ω，R３=6Ω，电路总电压为U，各电阻消耗的功率分别为P1、P2、P3，则 P1：P2：P3等于( )
A、2：3：6
B、6：3：2
C、1：2：3
D、3：2：1在串联电路中，功率跟电阻成正比。A在并联电路中，功率跟电阻成反比。应用2、下图所示的电路中，三电阻并联，其阻值R1=2Ω，R２=3Ω，R３=6Ω，电路总电压为U，各电阻消耗的功率分别为P1、P2、P3，则 P1：P2：P3等于( )
A、2：3：6
B、6：3：2
C、1：2：3
D、3：2：1D例1：对计算任何用电器的电功率都适用的公式是( ) 解析：用电器有的是纯电阻用电器(例电炉、电烙铁等)有的是非纯电阻用电器(例电动机、电解槽等)．只有在纯电阻用电器的前提下，才可由
改写电功率的表达式． 所以，正确选项为C、D． 例2、对计算任何用电器的热功率都适用的公式是 ( ) 作业:P55问题与练习:4、5
