2.7 闭合电路欧姆定律 17张PPT

课件17张PPT。§2.7 闭合电路欧姆定律选修3-1 第二章1电动势E的物理意义及定义式？21.怎样测量电池的电动势？2. 把小灯泡接入电路，电压表读数小于3.0V，为什么不是3.0V呢？是谁“偷走了”电压吗？31、最简单的闭合电路是由那几部分组成的？

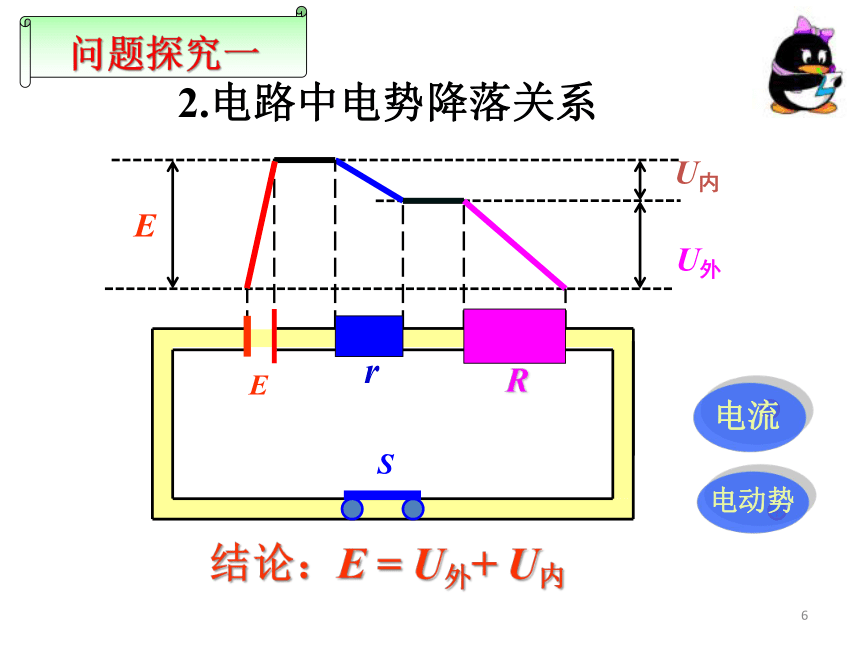

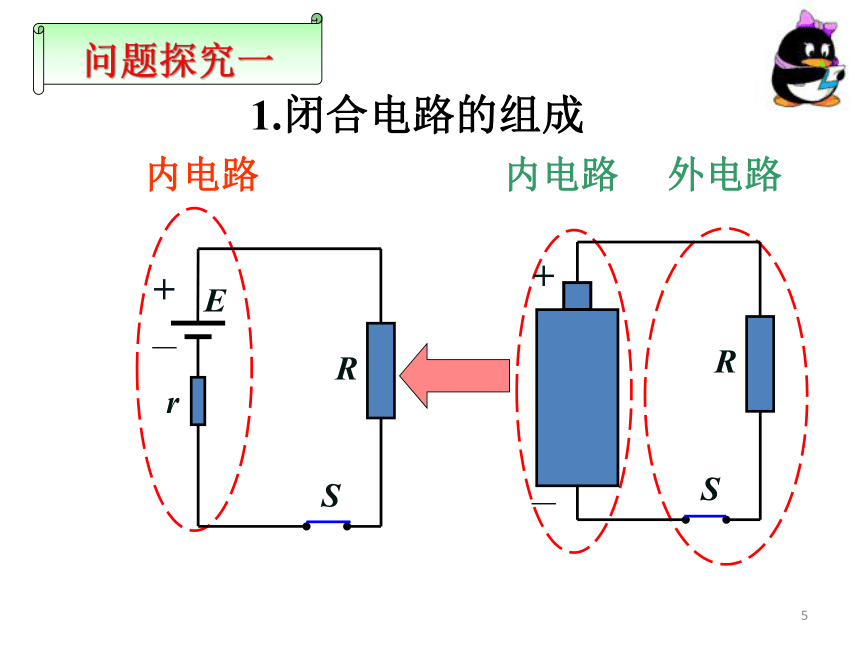

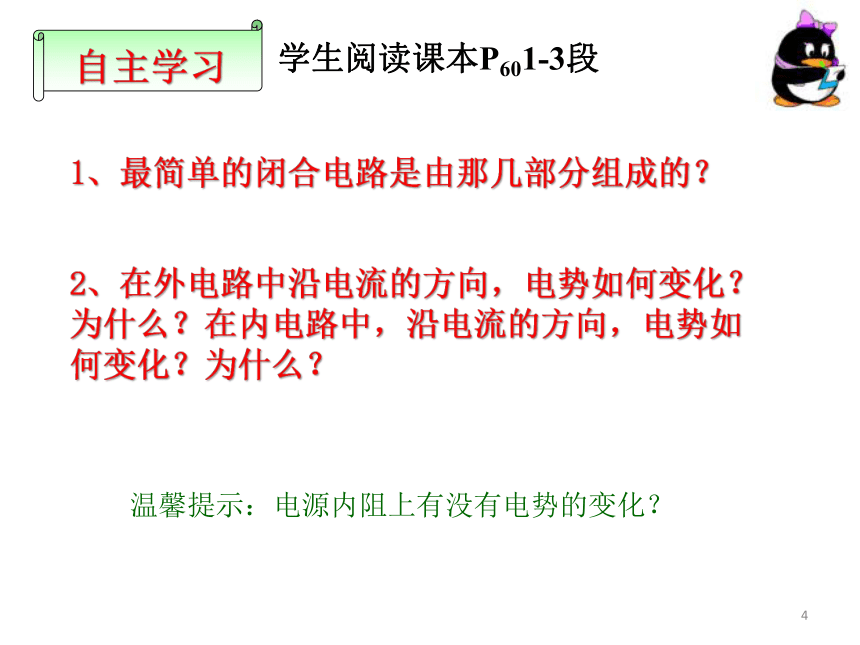

学生阅读课本P601-3段2、在外电路中沿电流的方向，电势如何变化？为什么？在内电路中，沿电流的方向，电势如何变化？为什么？温馨提示：电源内阻上有没有电势的变化？41.闭合电路的组成外电路内电路内电路52.电路中电势降落关系U内U外E结论：E = U外+ U内+++63.电路中电势降落关系78学生阅读P60—P61内容1.外电路静电力对电荷做什么功？能量如何转化？静电力做正功，电势能转化为内能。2.内电路静电力对电荷做什么功？能量如何转化？静电力做正功，电势能转化为内能。3.在电池内部的两个反应层内非静电力对电荷做什么功？能量如何转化？非静电力做正功，把化学能转化为电势能。Q外=I2RtQ内=I2rtW=Eq=EIt4.根据能量守恒定律能得出什么结论？∴E=IR+IrW= Q外+Q内E = U外+ U内92、理论和实验依据：3、表述：1、研究内容：闭合电路中的电流跟哪些因素有关系。4、适用条件： ①②适用于纯电阻电路，③适用于任意电路。（1）实验依据：欧姆最早通过实验证明。（1）文字表述。闭合电路中的电流I 跟电源的电动势E成正比,跟内外电路的电阻之和R+r成反比． （2）公式表述。① 或（2）理论推导：根据能量守恒定律推导得出。②③E=IR+Ir10例1：在如图所示的电路中，电源的电动势为 1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω， 求电路中的电流和路端电压.解：由闭合电路欧姆定律，电路中的电流为路端电压11一、实验研究1.目的：2.器材：3.电路图：路端电压跟外电阻的关系电源、电键、导线、电压表、滑动变阻器、电流表、电阻4.结论：当外电阻增大时，电流 ， 路端电压 。 当外电阻减小时，电流 ， 路端电压 。 减小增大增大减小路端电压随着外电阻的增大（减小）而增大（减小）。12IRrU内ERIU内U外E. r 一定U内= Ir E=U外+U内二、理论推导1.理论根据：（1）闭合电路欧姆定律（2）部分电路欧姆定律3.结论：路端电压随着外电阻的增大（减小）而增大（减小）。2.逻辑推理：134.两种特例：二、理论推导R=0I=E/rU内=EU外=0E. r 一定U内= Ir E=U外+U内（1）短路（2）断路R=∞I=0U内=0U外=EE. r 一定U内= Ir E=U外+U内5.结论：当外电路短路时，电路中的电流I=E/r，内电压等于电动势；当外电路断路时，路端电压等于电动势。14为什么晚上7、8点钟的时候家里面的灯看起来很昏暗，而夜深人静时又变亮了呢？你现在能解释刚才的现象了吗？15二、电路中电势降落关系一、认识闭合电路三、闭合电路中能量的转化1.在电池内部的两个反应层内非静电力克服静电力做功，把化学能转化为电势能；2.在外电阻和内电阻上静电力做功，把电势能转化为内能；Q外=I2RtQ内=I2rtW=Eq=EItW= Q外+Q内3.根据能量守恒定律得③E=IR+Ir②①四、闭合电路欧姆定律明确三种表述和适用条件。16P63 问题与练习1-5题。17五、路端电压和负载的关系路端电压随着外电阻的增大（减小）而增大（减小）。
