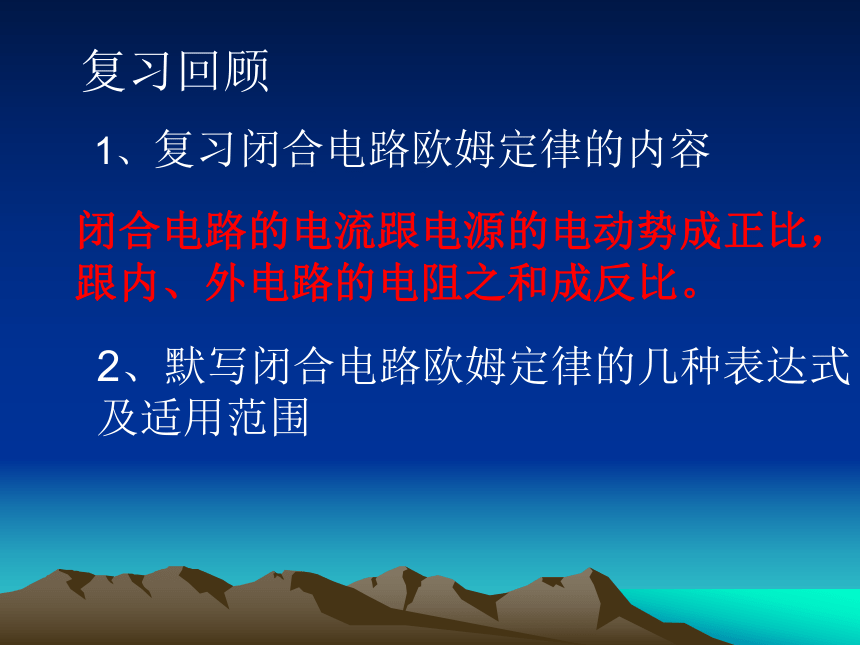

课件19张PPT。2.7闭合电路欧姆定律2复习回顾1、复习闭合电路欧姆定律的内容2、默写闭合电路欧姆定律的几种表达式
及适用范围闭合电路的电流跟电源的电动势成正比，
跟内、外电路的电阻之和成反比。 1、公式：I=E/(R+r)或者E= IR+ Ir
适用范围：外电路为纯电阻电路。
2、常用变形公式及适用范围
公式：E= U外+U内 或者U=E- Ir
适用范围：任何闭合电路 3、在闭合电路中路端电压随负载
如何变化？思考：

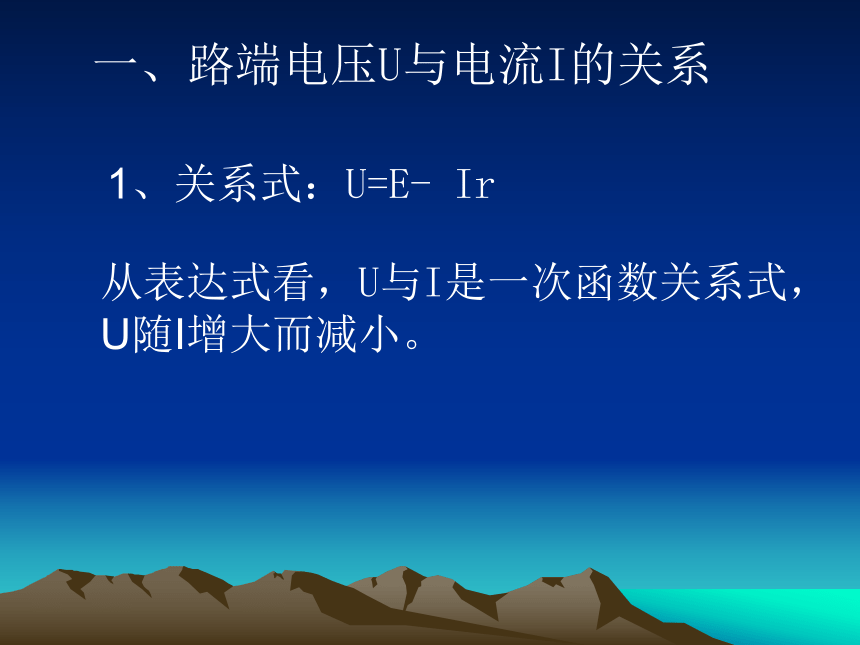

电路的路端电压U随电流I怎么变化呢？当负载电阻R增大时，路端电压U增大 新课教学： 一、路端电压U与电流I的关系1、关系式：U=E- Ir从表达式看，U与I是一次函数关系式，

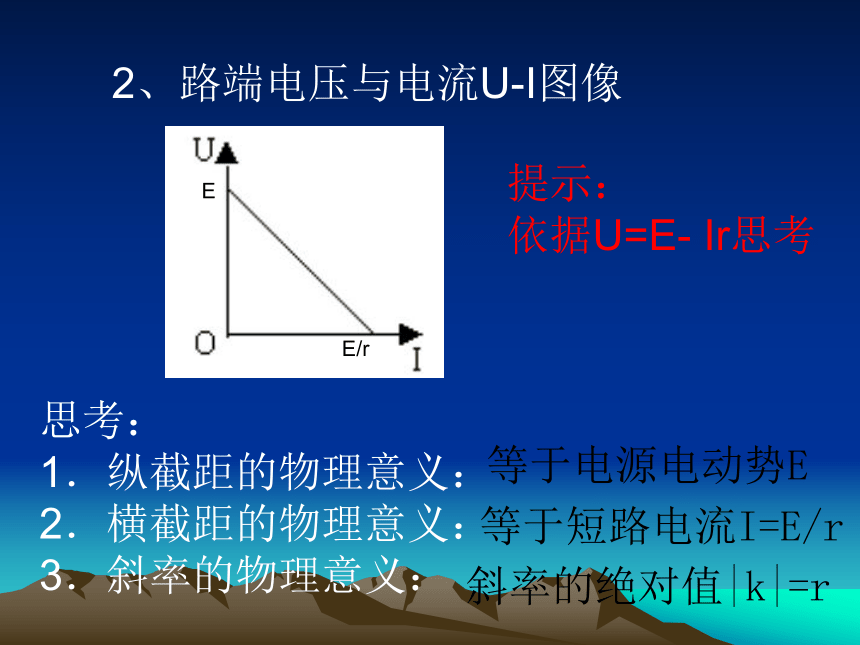

U随I增大而减小。2、路端电压与电流U-I图像思考：
1．纵截距的物理意义：
2．横截距的物理意义：
3．斜率的物理意义：等于电源电动势E等于短路电流I=E/r斜率的绝对值|k|=r
提示：
依据U=E- Ir思考EE/r例题1图5为两个不同闭合电路中两个不同
电源的U-I图象，则下述说法正确的是（ ）
A．电动势E1=E2，发生
短路时的电流强度I1＞I2
B．电动势E1=E2，内阻r1＞r2
C．电动势E1=E2，内阻r1＜r2
D．当两个电源工作电流变量相同时，
电源2的路端电压变化较大ACD 下图是某电源的U-I图象，
下列选项正确的是（ ）
A．电源电动势E＝4V
B．电源内阻r =2/3C．短路电流 I短=6A
D．电源内阻r =0.5 下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
下图是某电源的U-I图象，
下列选项正确的是（ ）
AD（1）电源总功率P总=EI
（2）电源内部热功率P内=I2r
（3）电源输出功率P出=P外=IU = P总-P内= EI- I2r
以上三式普遍适用
当外电路为纯电阻电路时： P出=P外=I2R===（二） 闭合电路中的功率和电源效率=思考：当R=r时，P出=?由此可以看出：当R=r 时，电源有最大的输出功率：我们可以画出输出功率随外电阻变化的图线，
如图所示。（4）电源效率
= = = = = = =对纯电阻电路可见，外电阻越大，电源效率越高；
当电源有最大输出功率时， =50％， 例题2如图，电源电动势E=6V，内阻r=1Ω，
定值电阻R1=2Ω，可变电阻R2可在0-30Ω
范围内变化，求：
1、R2多大时，R2上消耗的功率最大？
最大值为多少？
2、R2多大时，R1上消耗的功率最大？
最大值为多少？答案：
1、 R2=3 Ω， P2=3w
2、 R2=0，P1=8w解：(1)把R1和电源看作是等效电源，等效电源的内阻r0=(R1+r)=3Ω,根据公式： (2)R1的功率 由公式看出R2=0时P1最大，P1m=8w.P出= 可知
P2= =3w
当R2= r0=3 Ω时， 它的输出功率有最大值，即例题3如图，直线a为某电源的路端电压与
电流的U-I图线，直线b为电阻R的U-I特性
曲线，用此电源和电阻R组成闭合电路后，
求：
1.电源的输出功率？
2.电源的工作效率？解：
（1）P出=UI=2V × 2A=4W.（2） =U/E ×100%=66.7%
如图直线A为电源的U-I图线，
直线B和C分别为电阻R1和R2的U-I图线，
用该电源分别与R1、R2组成闭合回路时，
电源的输出功率分别为P1、P2，
电源的效率分别为 1 2, 则（ ）A.P1 > P2
B.P1 < P2
C. 1 < 2
D. 1 > 2D小 结一、路端电压U与电流I的关系
1、关系式：U=E- Ir
2、路端电压与电流U-I图像
二、 闭合电路中的功率和电源效率
1、电源总功率P总=EI
2、电源内部热功率P内=I2r
3、电源输出功率P出=IU = P总-P内= EI- I2r
4、电源效率
随堂练习
1．如图所示，图线a是某一蓄电池组的伏安
特性曲线，图线b是一定值电阻的伏安特性
曲线．将蓄电池组与该定值电阻连成闭合回
路，若已知该蓄电池组的内阻为2.0Ω，则
这个定值电阻的阻值为________Ω.现有4个
这种规格的定值电阻，可任意选取其中的若
干个进行组合，作为该蓄
电池组的外电路，则所组
成的这些外电路中，输出
功率最大时是_______W.2．如图所示，在A、B两点间接一电动势
为4V，内电阻为1Ω的直流电源，电阻R1、
R2、R3的阻值为4Ω，电容器的电容为30
μF，电流表的内阻不计，求：(1)电流表的读数．
(2)电容器所带的电荷量．
(3)断开电源后，通过R2
的电荷量． 再 见
