几种常见的磁场

课件31张PPT。第三节 几种常见的磁场一、磁感线(1)目的：为形象地描述磁场而人为引入的假想曲线(2)特点：
a.磁感线某点的切线方向表示该点
的磁场方向
b.磁感线的疏密可以反映磁场的强弱 c. 磁感线是封闭曲线
d. 任何两条磁感线都不相交注：磁场的磁感线分布是三维的，立体的。问:电场和磁场、磁感线和电场线它们有何相同和区别?1、磁场的方向：小磁针北极受力的方向（或小磁针静止时北极所指的方向）1、电场的方向：规定正电荷所受电场力的方向2、磁感线（1）为形象描述磁场而假想的曲线，实际不存在
2、电场线（1）为形象描述电场而假想的曲线，实际不存在
（2）疏密表示强弱，切线方向表示磁场方向
（3）磁铁外部从N极到S极，内部从S极到N极，形成闭合曲线
（4）不相交（2）疏密表示强弱，切线方向表示电场方向
（3）始于正电荷，终止于负电荷的非闭合曲线

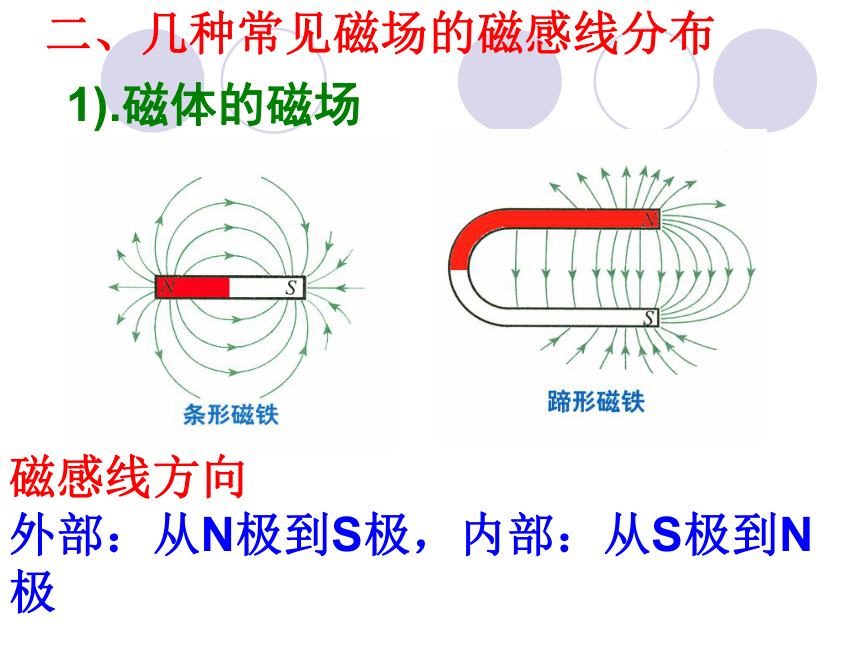

（4）不相交二、几种常见磁场的磁感线分布磁感线方向

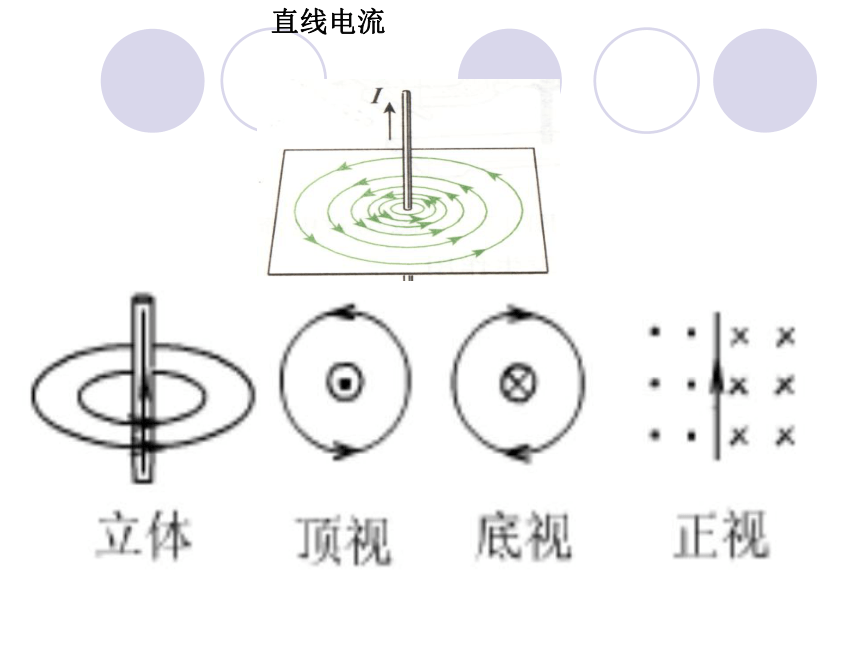

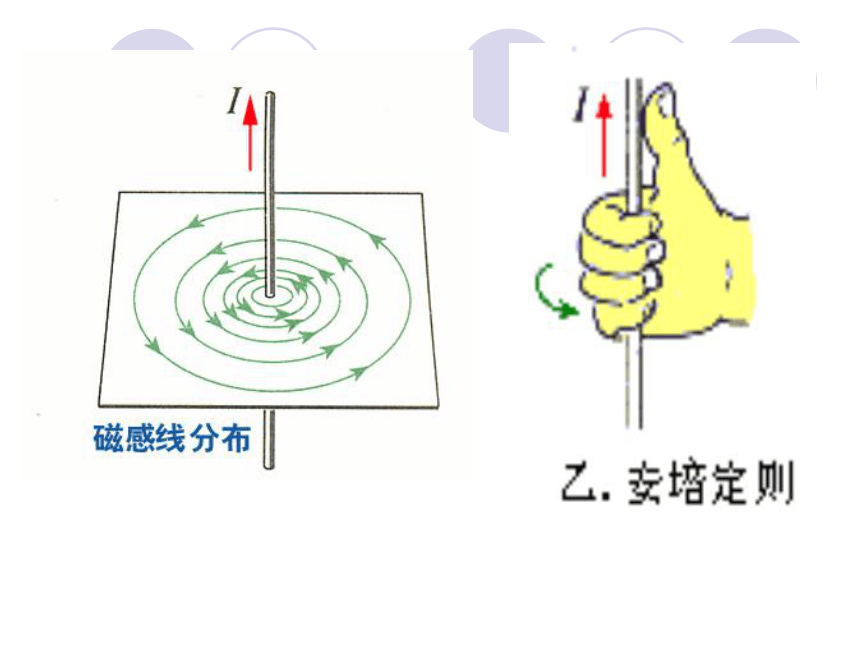

外部：从N极到S极，内部：从S极到N极1).磁体的磁场①直线电流的磁感线直线电流的磁感线方向用安培定则（也叫右手螺旋定则）来判定：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(图乙)．图甲表示直线电流磁场的磁感线分布情况．2).电流磁场 ②.环形电流的磁场方向：用安培定则（也叫右手螺旋定则）判断
②环形（线圈）电流 一个通电的线圈的磁场与小磁针相似，故可看成小磁针来处理③.通电螺线管的磁感线 通电螺线管的磁感线方向－－也可用安培定则来判定通电螺线管外部的磁感线和条形磁铁外部的磁感线相似.等效一个通电螺线管产生的磁场与条形磁
铁相似。 例、一环形电流左侧突然放一条形磁铁(如图所示)，试判断圆环的运动情况。A
C B
1、将小磁针分别放入A、B、C处时，问：小磁针N极的指向？ 。A 2、在光滑的水平杆上有两个通有同方向的金属圆环，问：两环将怎样运动？（靠近或远离）巩固练习三、安培分子环流假说1.分子电流假说
任何物质的分子中都存在环形电流——分子电流，分子电流使每个分子都成为一个微小的磁体。2.安培分子环流假说对一些磁现象的解释：未被磁化的铁棒磁化后的铁棒3.磁现象的电本质
例：根据安培假说的物理思想：磁场来源于运动电荷.如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实.那么由此推断，地球上总体应该是：（ ）
A.带负电 B.带正电
C.不带电 D.不能确定
A四、距离很近的两个异名磁极之间的磁场，通电螺线管内部的磁场（除边缘部分外）都可认为是匀强磁场. 磁感线的特点 ：匀强磁场的磁感线是间距相等的平行直线 产生方法：距离很近的两个异名磁极之间的磁场，通电螺线管内部的磁场（除边缘部分外）都可认为是匀强磁场。五、磁通量1、定义：磁感应强度B与垂直磁场方向的面积S的乘积 Φ=BS (条件：B⊥S) 单位：Wb 1Wb=1T?m2=1V?s=1kg?m2/(A?s2) 2、物理意义：穿过某一面积的磁感线条数 Φ=BScosθ4、磁通密度： B= Φ/S由公式φ=BS知，磁通密度即为B。3、标量。垂直磁场的单位面积上的磁通量φ/S称为磁通密度。 磁通密度物理意义：垂直穿过单位面积的磁感线条数思考1：哪些情况可以引起磁通量的变化？思考2：如上图，
若磁感应强度为B，面积为S，则以cd为轴转过900，磁通量变化量为多少？转过1800磁通量变化量是多少？转过3600磁通量变化量为多少？ 一个200匝，面积20cm2的圆线圈，放在匀强磁场中，磁场方向与线圈平面成300角，磁感应强度在0.05s内由0.1T增加到0.5T，在此过程中穿过线圈的磁通量变化是 ，磁通量的变化率是 。 3、面积 S＝0.5m2的闭合金属圆线圈处于磁感应强度 B=0.4T的匀强磁场中，当磁场与环面垂直时，穿过环面的磁通量是________；当金属圆环转过90°，环面与磁场平行时，穿过环面的磁通量是_______0.2Wb04、如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2= S3，且 “3”线圈在磁铁的正中间。设各线圈中的磁通量依次为φ1、φ2、φ3则它们的大小关系是（ ）
A、φ1>φ2>φ3 B、φ1>φ2=φ3
c、φ1<φ2<φ3 D、φ1<φ2=φ3C
