2.7 闭合电路的欧姆定律 18张PPT

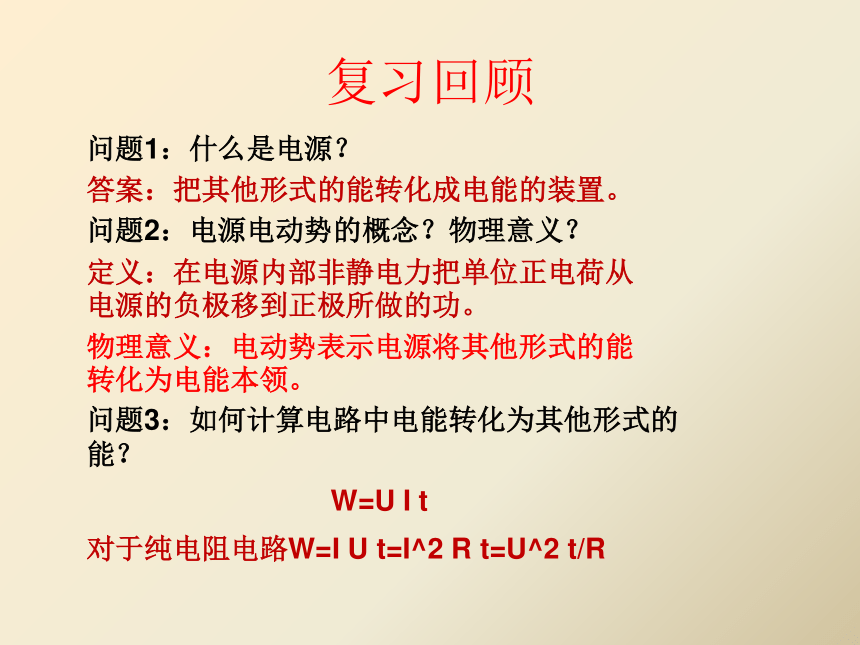

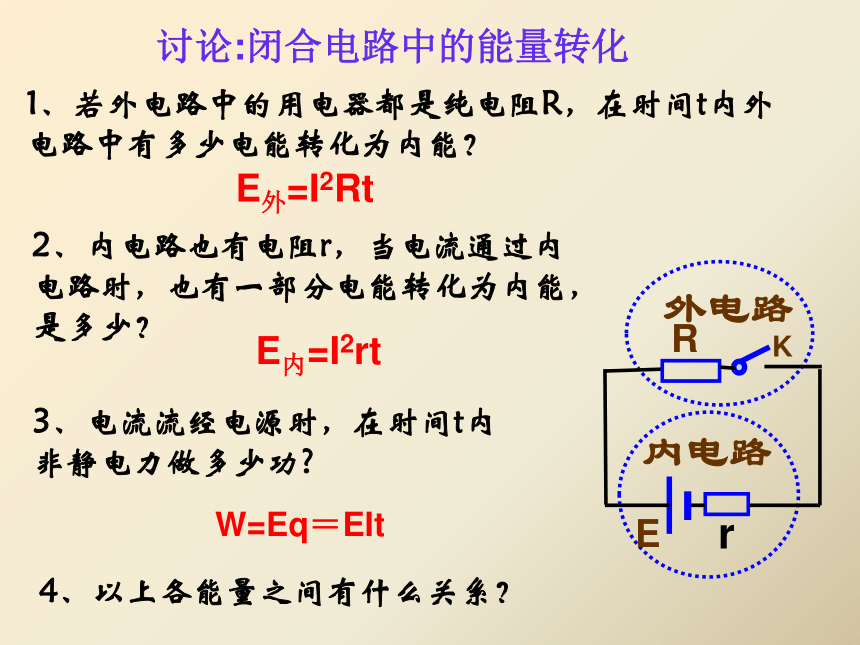

课件18张PPT。2.7 闭合电路的欧姆定律复习回顾问题1：什么是电源？答案：把其他形式的能转化成电能的装置。问题2：电源电动势的概念？物理意义？定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。物理意义：电动势表示电源将其他形式的能转化为电能本领。问题3：如何计算电路中电能转化为其他形式的能？对于纯电阻电路W=I U t=I^2 R t=U^2 t/R W=U I t一、闭合电路:2、电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。内电路外电路E外=I2RtE内=I2rtW=Eq＝EIt4、以上各能量之间有什么关系？ 根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。１、内容：

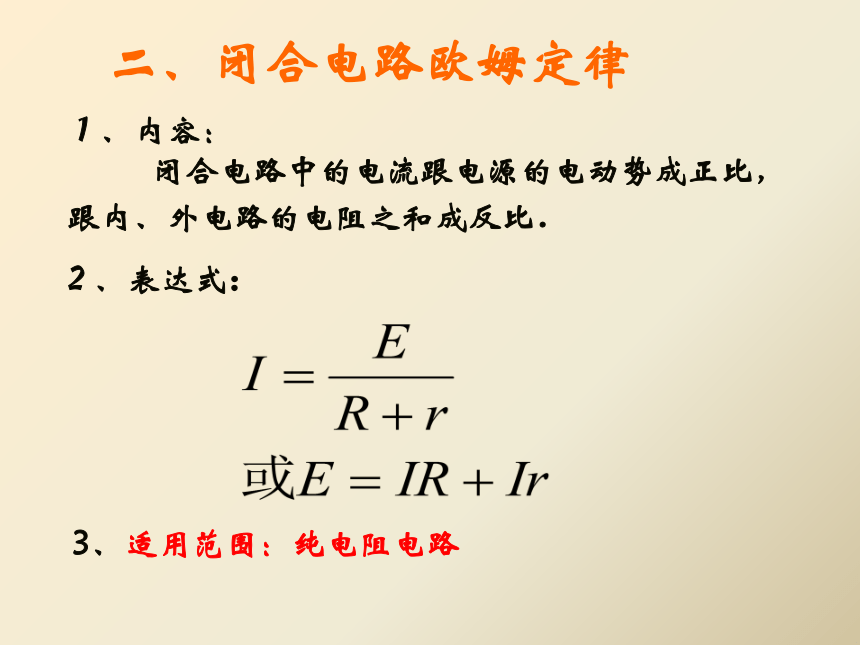

闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．二、闭合电路欧姆定律3、适用范围：纯电阻电路说明：二、闭合电路欧姆定律：1、实验：按右图电路图连接电路。闭合开关，改变外电阻R，观察路端电压怎样随着R的变化而变化。实验表明：
R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小三、路端电压跟负载的关系２、两个特例：（2）外电路短路时 （1）外电路断路时３、路端电压U 随电流I变化的图象． ①在纵轴上的截距（电源的电动势E） ②在横轴上的截距（电源的短路电流I短）①在纵轴上的截距（电源的电动势E） ②在横轴上的截距（电源的短路电流）E①在纵轴上的截距（电源的电动势E） ②在横轴上的截距（电源的短路电流）E1、 如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。 课堂训练E = 3V
r = 1Ω课堂训练2、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V.则该电源的电动势和内电阻分别为多少?E=1.5V，r =1.5Ω小 结1．闭合电路欧姆定律 2．路端电压跟负载的关系： （1）表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）表达式:（1）路端电压随外电路电阻R增大而增大断路:短路:（2）路端电压U 随电流I 变化的规律． 谢 谢 指 导！再 见！
