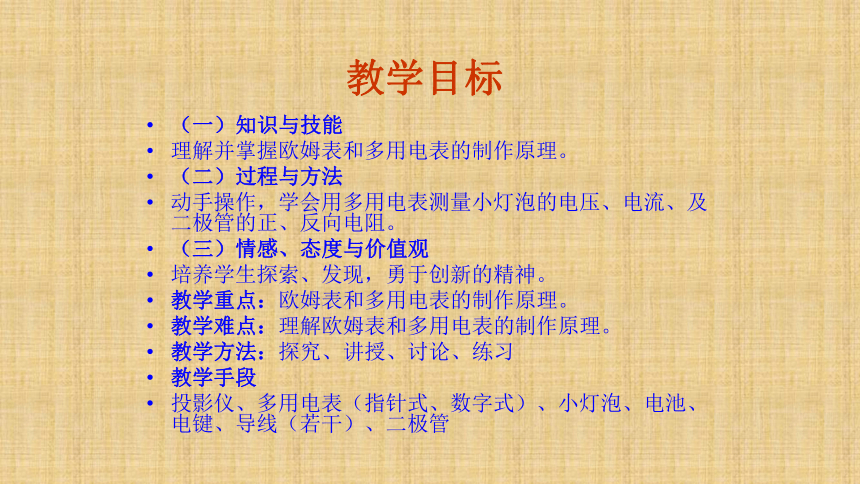

课件17张PPT。第二章《恒定电流》第八节 《多用电表》教学目标（一）知识与技能
理解并掌握欧姆表和多用电表的制作原理。
（二）过程与方法
动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。
（三）情感、态度与价值观
培养学生探索、发现，勇于创新的精神。
教学重点：欧姆表和多用电表的制作原理。
教学难点：理解欧姆表和多用电表的制作原理。
教学方法：探究、讲授、讨论、练习
教学手段

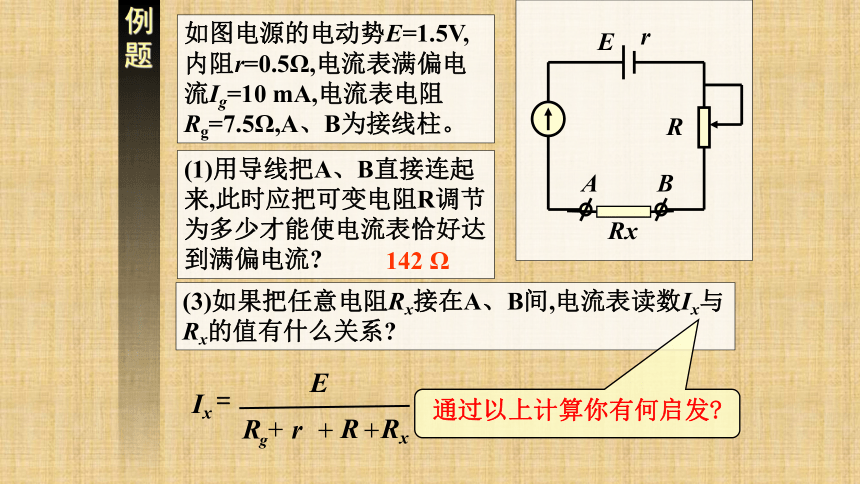

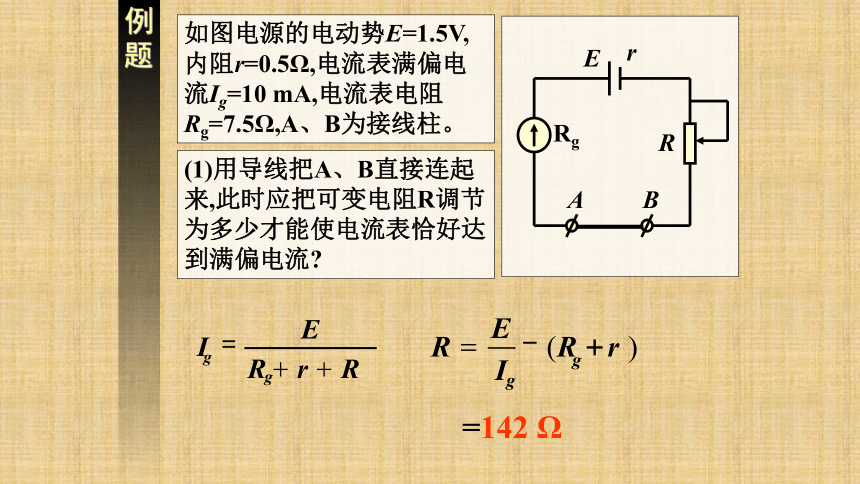

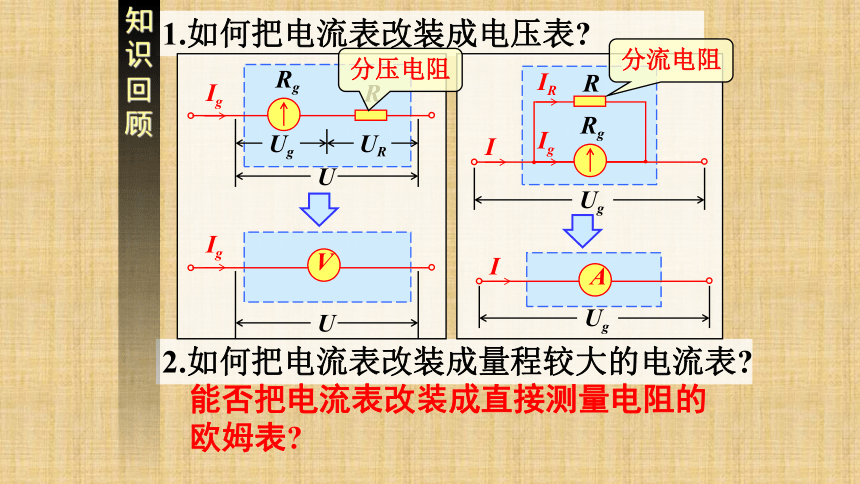

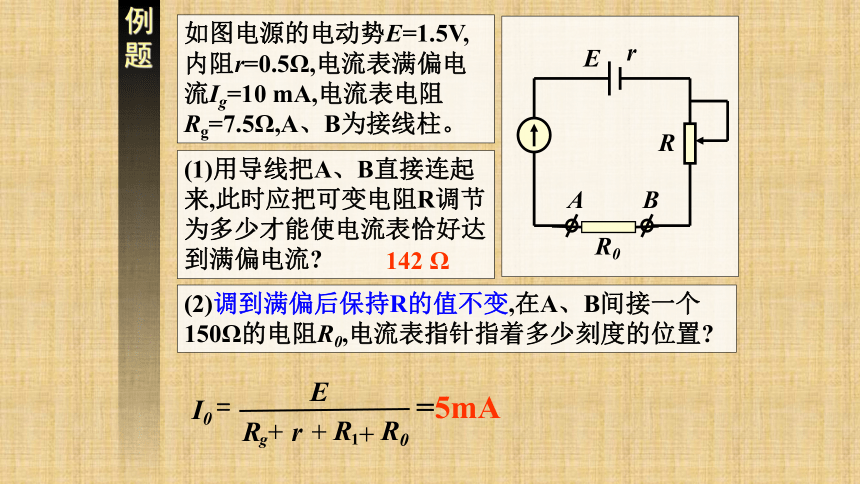

投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?知识回顾分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?例题如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?=142 Ω例题(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142 Ω=5mA例题(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142 Ω(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系?通过以上计算你有何启发?一、欧姆表(一) 结构:

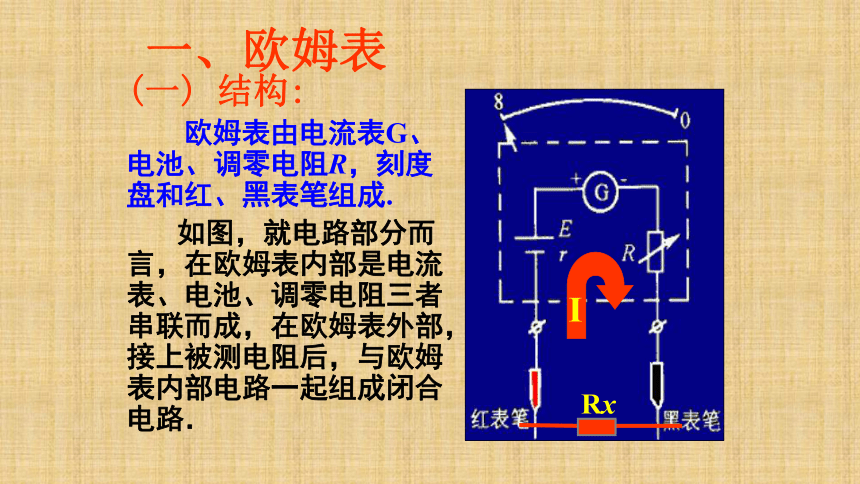

欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.
如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．(二)原理:I=0闭合电路欧姆定律(2)当RX=0时，I=Ig= ,即表示在满偏电流处应当标记电阻为“0”。(1)特点：刻度不均匀,“左密右稀” 。(三)刻度的标定:(3)当RX= ∞时，I=0,即表示在电流为零处应当标记电阻为“∞”。(4)当RX=R内时，I = Ig , 即表示此时的指针指在表盘的中央刻度，该待测电阻RX叫中值电阻。 优点：测量方便
缺点：1.若电池用 久了，电动势会变化，产生误差较大。
2.刻度不均匀，只能粗略测量电阻。Rx(四)优缺点:思考与讨论电流表欧姆表电压表电流表、欧姆表和电压表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?1
2 3 A现在要使 B 接1时能成为电流表，接2时能成为欧姆表，接3时能成为电压表，这就成了一个简单的多用电表。这个多用电表的电路图是怎样的？请把它在下图基础上画出来。二、多用电表AB1234561.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流或电压时两个位置中哪个位置的量程比较大?在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。1、2为电流表
3、4为欧姆表
5、6为电压表电流：1量程大
电压：6量程大
电阻：4倍率大指针式多用电表数字式多用电表问题2:多用电表可以有哪些用途?怎样使用?怎样读数?问题1:说一说指针式多用电表的基本构造?三、多用电表的使用1.机械调零：调节机械调零旋钮（即指针定位螺丝）使指针指在表盘左侧的零刻线处，即电流电压的零刻线。2.选档：测电流时，将选择开关置于“mA档”，同时要选择合适的量程;测电压时，将选择开关置于“V档”，也要选择合适的量程；测电阻时，将选择开关置于“Ω档”，要选择合适的倍率（使指针尽量指在表盘的中央刻度附近）。3. 测电阻的步骤：（1）欧姆调零：将选择开关置于“Ω档”，红黑表笔进行短接，调节欧姆调零旋钮使指针指在表盘右侧的零刻线处，即欧姆零刻线。注意：每次换倍率测量电阻时都需要重新进行欧姆调零。（2）测量：将红黑表笔连接待测电阻的两端进行测量。注意测量时手不能接触表笔的金属杆部分，待测电阻应该与其它电路断开。（3）读数：将指针所指的电阻读数读出，再乘以所选倍率即为待测电阻的阻值。四、使用中的问题1.测电阻时，若指针偏转角度较小（即靠近∞），应当换用小倍率进行测量；若指针偏转角度较大（即靠近0），应当换用大倍率进行测量。2.测电流，电压时，要注意电流必须 “红进黑出”。3.读数要求：
读电阻时，可估读也可不估读;
读电流电压时，要按照电流表，电压表的读数规则读取。（即最小刻度为1，0.1，0.01的，读数均要读至最小刻度的下一位，不足位数用“0”填补;最小刻度为5，0.5，0.05或2，0.2，0.02的，均读至和最小刻度小数位数一致。）4.若电池长期未使用，电池的电动势E基本不变，内阻r增大，但能够进行正常的欧姆调零，则测量电阻的值不受影响；若电池的电动势E 变小，内阻r增大， 则测量电阻的值将偏大。
