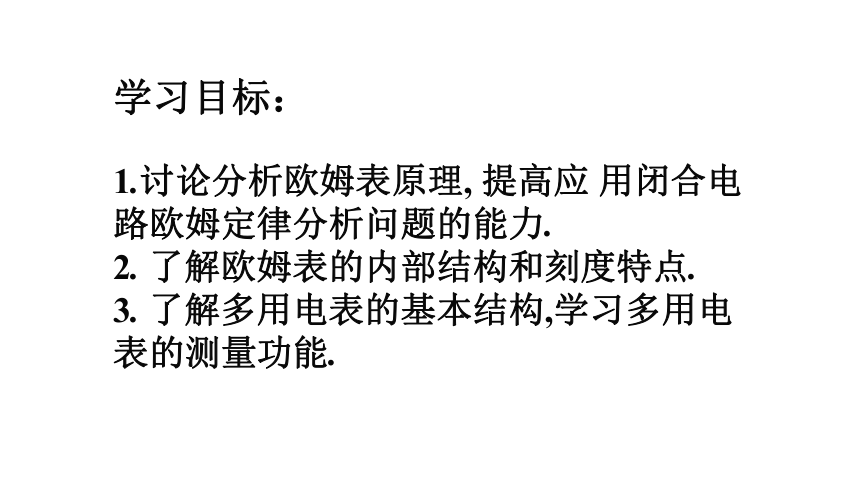

课件23张PPT。§2.8 多用电表的原理第二章 恒定电流人教版选修3-1学习目标：1.讨论分析欧姆表原理, 提高应 用闭合电路欧姆定律分析问题的能力.
2. 了解欧姆表的内部结构和刻度特点.

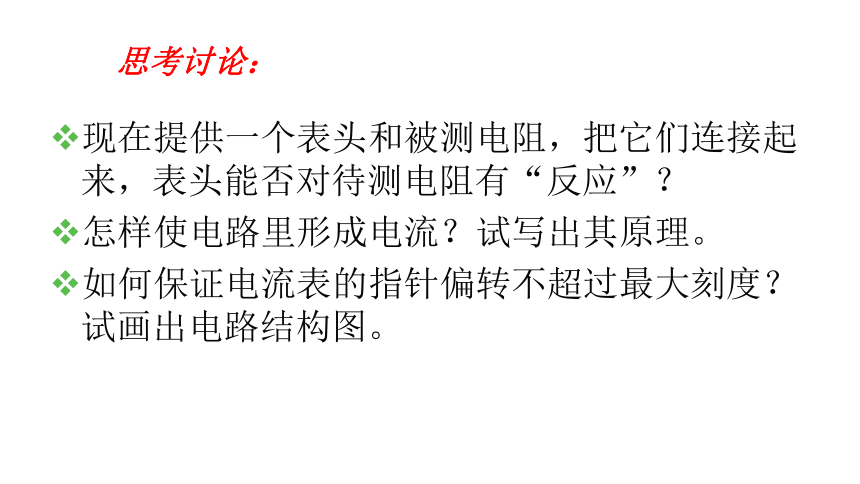

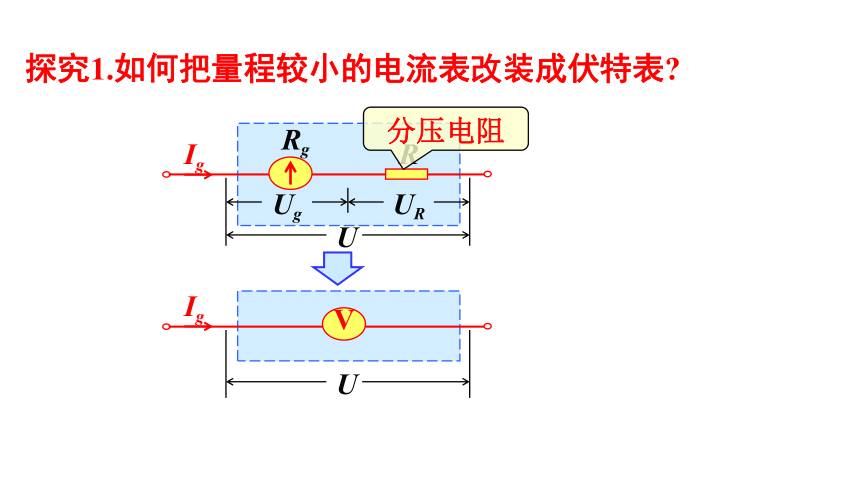

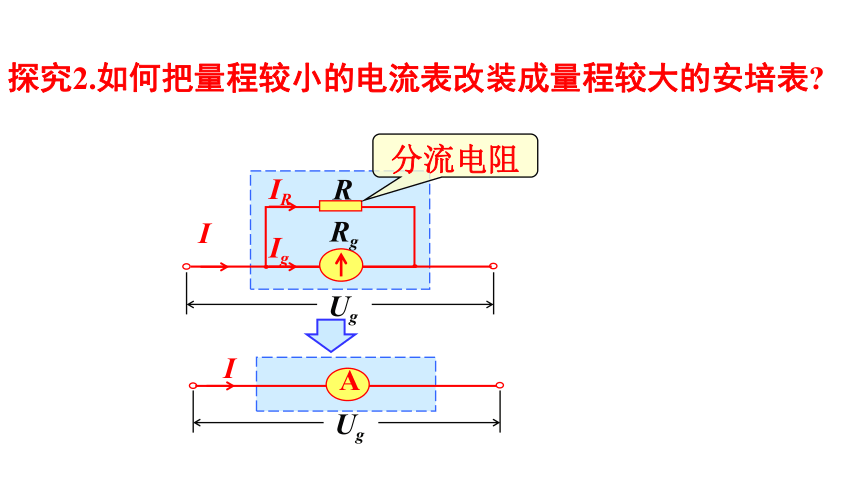

3. 了解多用电表的基本结构,学习多用电表的测量功能.探究1.如何把量程较小的电流表改装成伏特表?分压电阻探究2.如何把量程较小的电流表改装成量程较大的安培表?分流电阻思考讨论：现在提供一个表头和被测电阻，把它们连接起来，表头能否对待测电阻有“反应”？
怎样使电路里形成电流？试写出其原理。

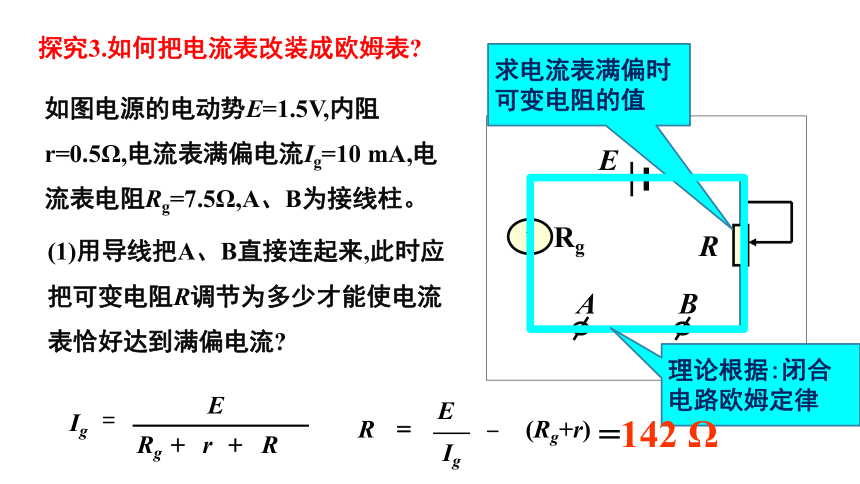

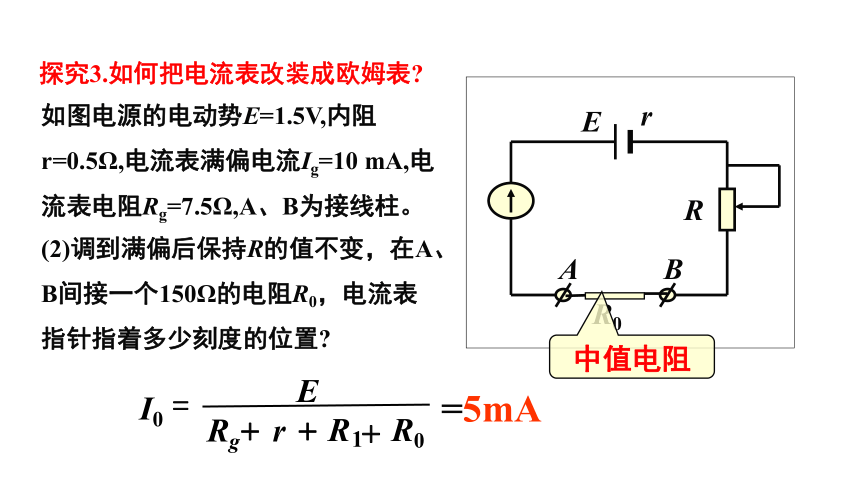

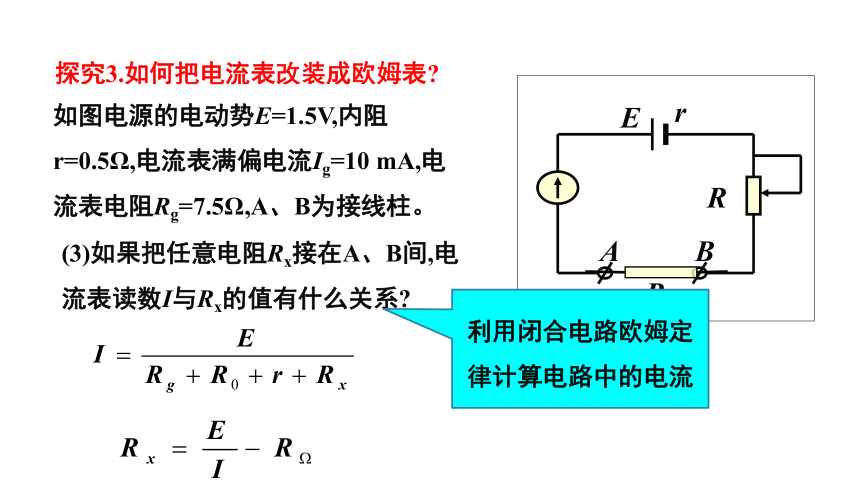

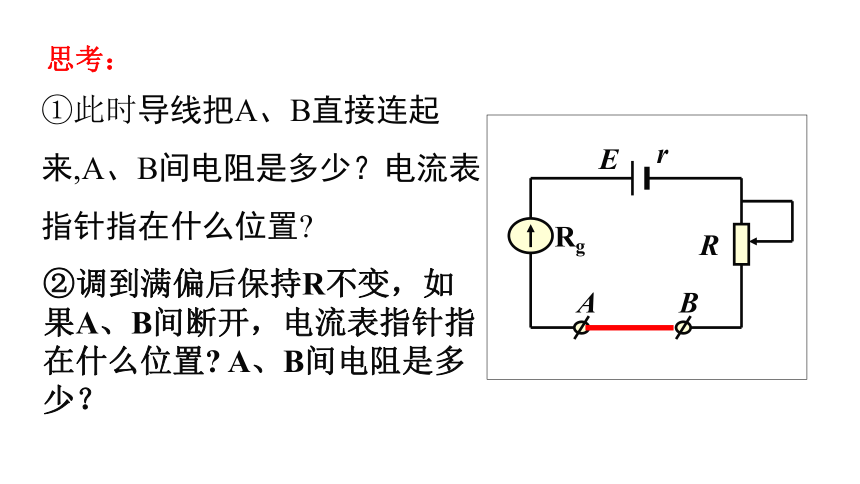

如何保证电流表的指针偏转不超过最大刻度？试画出电路结构图。如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?探究3.如何把电流表改装成欧姆表?求电流表满偏时可变电阻的值理论根据:闭合电路欧姆定律=142 Ω①此时导线把A、B直接连起来,A、B间电阻是多少？电流表指针指在什么位置?②调到满偏后保持R不变，如果A、B间断开，电流表指针指在什么位置? A、B间电阻是多少？思考：(2)调到满偏后保持R的值不变，在A、B间接一个150Ω的电阻R0，电流表指针指着多少刻度的位置?中值电阻如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。=5mA探究3.如何把电流表改装成欧姆表?(3)如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?探究3.如何把电流表改装成欧姆表?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。利用闭合电路欧姆定律计算电路中的电流思考与讨论：
通过以上计算有何启发？能否将电流表转换成直接测量电阻的仪表？(1)电流10mA刻度对应待测电阻为______∞ 1500(5)电流任意刻度 对应待测电阻为多少？150Ω0105350Ω 3503探究：欧姆表的表头如何标度?(2)电流0刻度对应待测电阻为______∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______0欧姆表的刻度有什么特点?1
2 3 A问题:能否让它们共用一个表头制成一个多用电表呢?开关S调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？ 1、2为电流表，3、4为欧姆表，5、6为电压表 电流：1大电压：6大如何扩大多用电表的量程?多用电表的外部结构是怎样的?指针式多用电表的表盘指针式多用电表的旋钮数字式多用电表面板课堂小结欧姆表的原理
欧姆表的内部电路结构
欧姆表的刻度特点
多用电表的基本结构1.关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C. 电阻刻度上的零刻度线与直流电流最大刻度线相对应D.电阻刻度上的零刻度线与直流电流最大刻度线不对应ABC课堂练习2、如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300微安，内阻Rg=100欧，可变电阻R的最大值为10千欧，电池的电动势E=1.5V，内阻r=0.5欧，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=__________千欧。红5课堂练习欧姆表必须满足电流的方向“＋ ”进“－”出，即回路中电流从标有“＋”标志的红表笔进去，所以与A相连的表笔颜色是红色3、如图是把量程为3mA的电流表改装成欧姆表的示意图，其中E=1.5 V， 改装结束后将原电流表3mA刻度处定为零阻值位置，则2mA刻度处应标多少欧姆? 1 mA刻度处应标多少欧姆? 课堂练习???4．某一个多用电表的表盘部分刻度已模糊不清,调零后, 用它测量一个20Ω的电阻时，指针恰好指在刻度盘正中间。如果用它的同一档来测量一个未知电阻，指针指在满刻度的1/3处，则该电阻的阻值为___________Ω.解析： R中=20 Ω，Rx= 40 Ω解得课堂练习??
