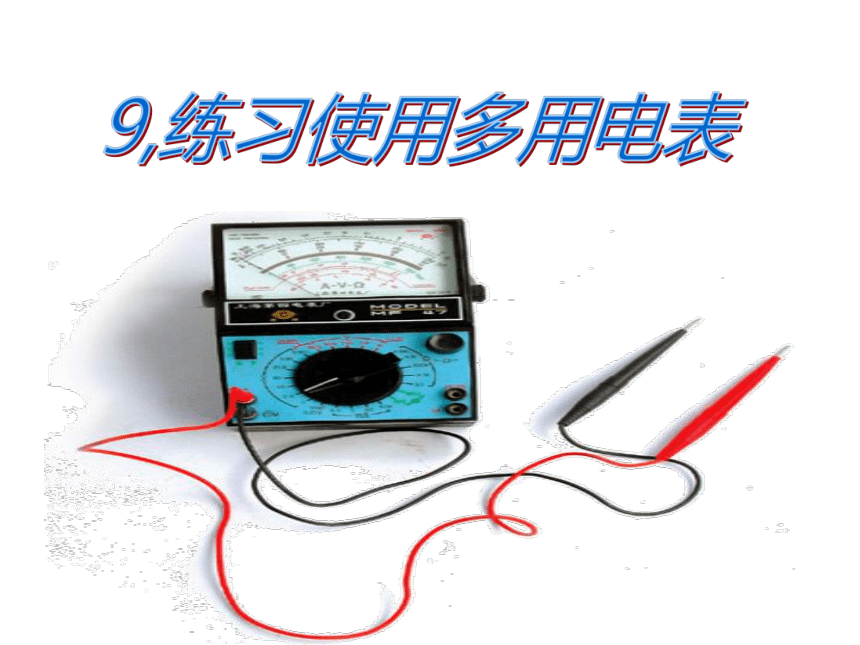

课件18张PPT。9,练习使用多用电表

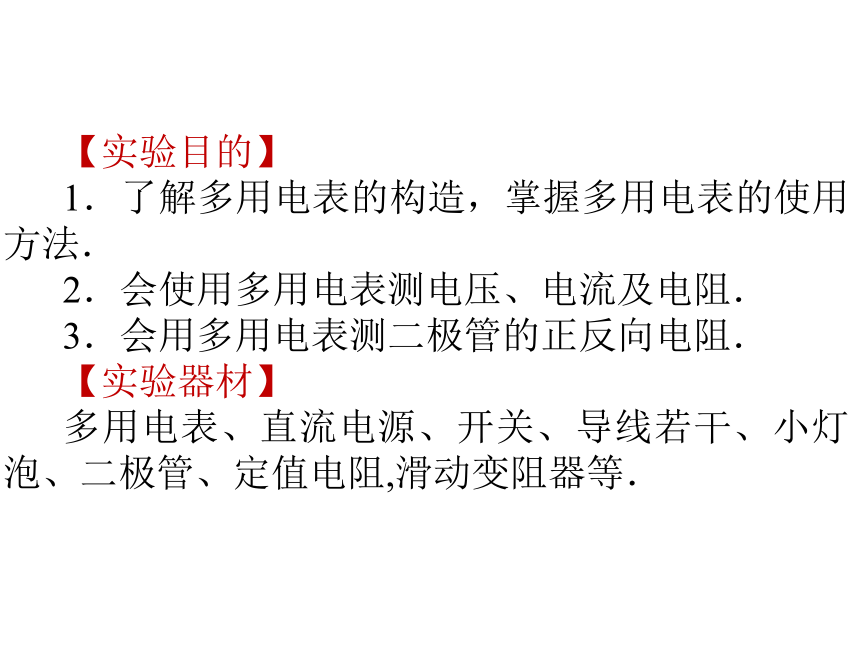

【实验目的】
1．了解多用电表的构造，掌握多用电表的使用方法．
2．会使用多用电表测电压、电流及电阻．
3．会用多用电表测二极管的正反向电阻．
【实验器材】
多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻,滑动变阻器等．【实验步骤】

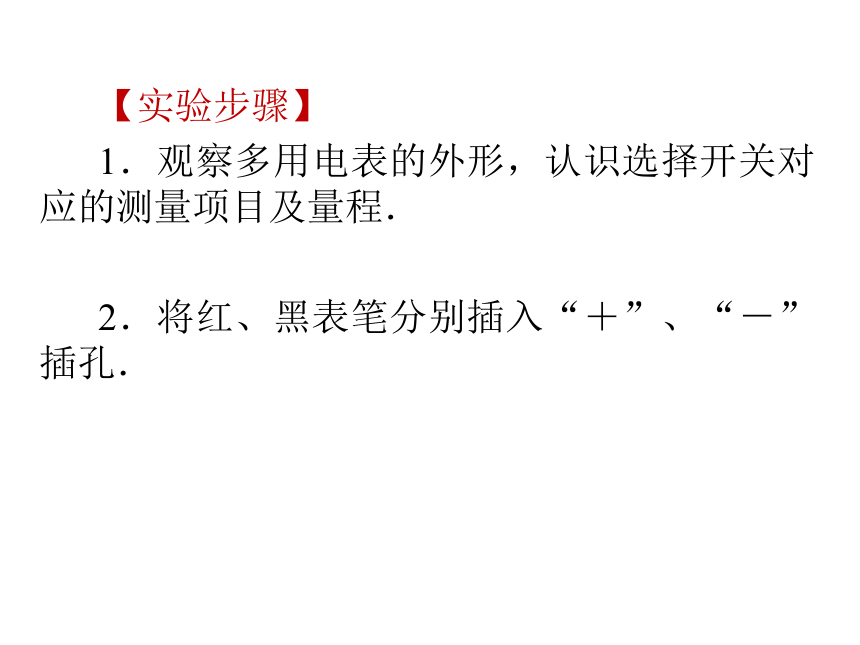

1．观察多用电表的外形，认识选择开关对应的测量项目及量程．
2．将红、黑表笔分别插入“＋”、“－”插孔．

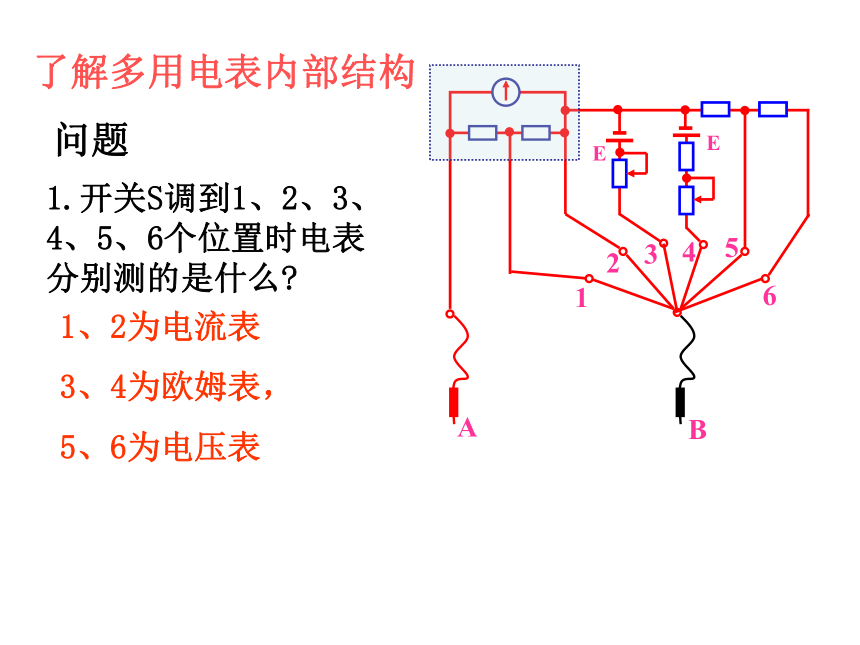

观察多用电表了解多用电表内部结构问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?AB1234561、2为电流表
3、4为欧姆表，

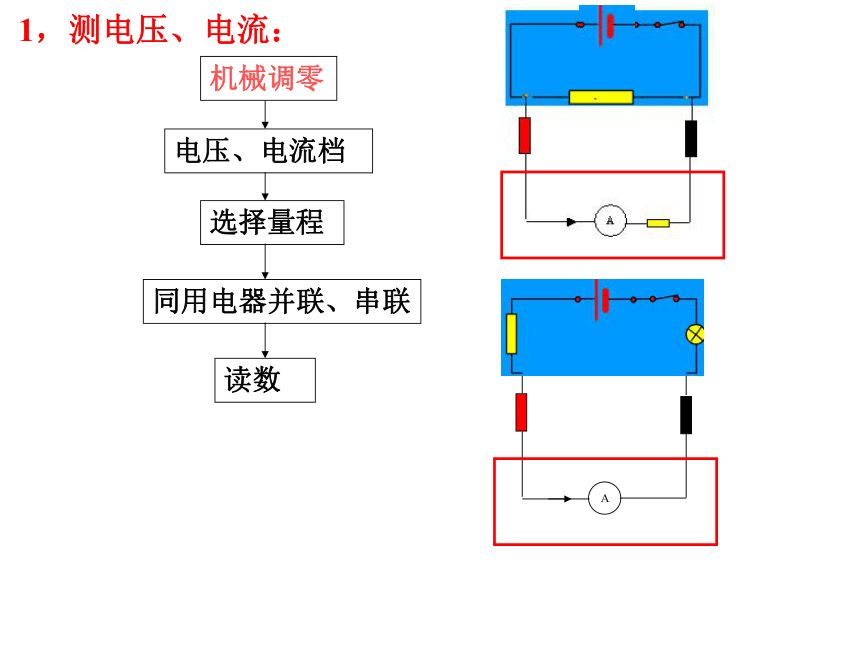

5、6为电压表1，测电压、电流：机械调零电压、电流档选择量程同用电器并联、串联读数【注意点】

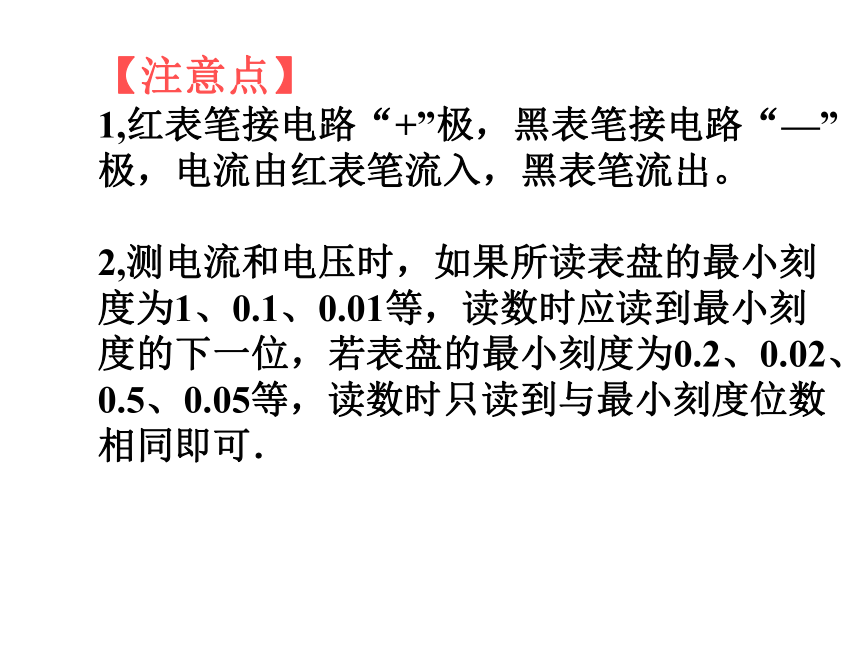

1,红表笔接电路“+”极，黑表笔接电路“—”极，电流由红表笔流入，黑表笔流出。
2,测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．
机械调零欧姆档选择倍率欧姆调零偏角大偏角小读数阻值等于读数乘倍率中间附近换小倍率换大倍率使指针尽可能靠近刻度盘的中央位置时读数误差小.R=表头示数×倍率2，多用电表测电阻表头指针4、待测电阻要跟别的元件和电源断开5、不要用手碰触表笔的金属2、合理选择倍率，使指针尽可能靠近刻度盘的中央位置7、使用完毕应当拔出表笔，并把选择开关旋至OFF档或 交流电压最高档【注意点】1、多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点3、换用欧姆档的量程时，一定要重新调整欧姆零点6、要用欧姆档读数时，阻值等于表头示数乘以选择开关所指的倍率反很大正较小让多用表的红表笔接二极管的负极，黑表笔接二极管的正极，这时给二极管加的是 向电压．从多用表上得到二极管的电阻是_______ ．让多用表的红表笔接二极管的正极，黑表笔接二极管的负极，这时给二极管加的是_____向电压，多用表上得到二极管的电阻是_______ ．用多用电表的欧姆档;若改变红、黑表笔位置后，探测到二次读数不相等，且其中1次的电阻值很小,另一次很大，则必为二极管(原因：二极管具有单向导电性，反向时电阻很大)3，测二极管的正反向电阻让多用表的红表笔接电源的正极，黑表笔接电源的负极，这时电流从红表笔流入，从黑表笔流出，指针正向偏转；反之，红黑表笔交换测量，指针反向偏转。注意在未知电源电压大小情况下应用电压档的较高量程测量,且使用点触式。拓展1：探测电源：
可用多用电表的电压档；
若探测到读数不为零，则表明黑箱内有电源，且可进一步确定电源的位置及极性。 用多用电表的欧姆档；
互换红、黑表笔位置后，探测到二次读数相等。拓展2：探测电阻：1、用多用电表测电流和电压时，
如果选择开关旋在5mA档，读数是多少？
如果选择开关旋在直流10V档，读数是多少？
【练习】2，(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 k
d．旋转S使其尖端对准欧姆挡×100
e．旋转S使其尖端对准交流电压500 V挡，并拔出两表笔．
操作顺序为________．根据如下图所示指针位置，此被测电阻的阻值约为________Ω.[解析]　(1)使用欧姆表时，指针指在“中值”附近较为准确；由题图知，中值电阻为30 Ω，而被测电阻Rx为几十千欧，故选用×1k挡．测量前必须调零；实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.
[答案] (1)c、a、b、e　30 k(或30000)　【小结】
1，正确使用多用电表测电压，电流和电阻，并能准确读数。
2，会使用多用电表测二极管的正反向电阻。
3，会使用多用电表判别电阻，电源，二极管等电学元件。
【作业布置】
按要求书写实验报告，并按时上交。
