课件36张PPT。实验：练习使用
多用电表
一、欧姆表(一) 结构:
欧姆表由电流表G、电池、调零电阻R，刻度盘和红、黑表笔组成.

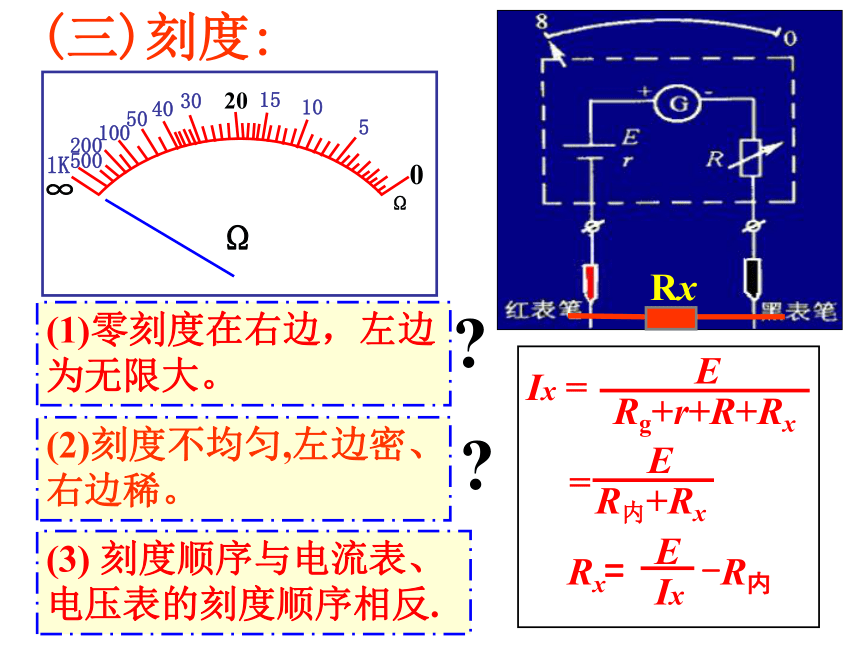

如图，就电路部分而言，在欧姆表内部是电流表、电池、调零电阻三者串联而成，在欧姆表外部，接上被测电阻后，与欧姆表内部电路一起组成闭合电路．(二)原理:I=0闭合电路欧姆定律 (电阻测量转换为电流测量)(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(三)刻度:??(3) 刻度顺序与电流表、电压表的刻度顺序相反. 优点：测量方便

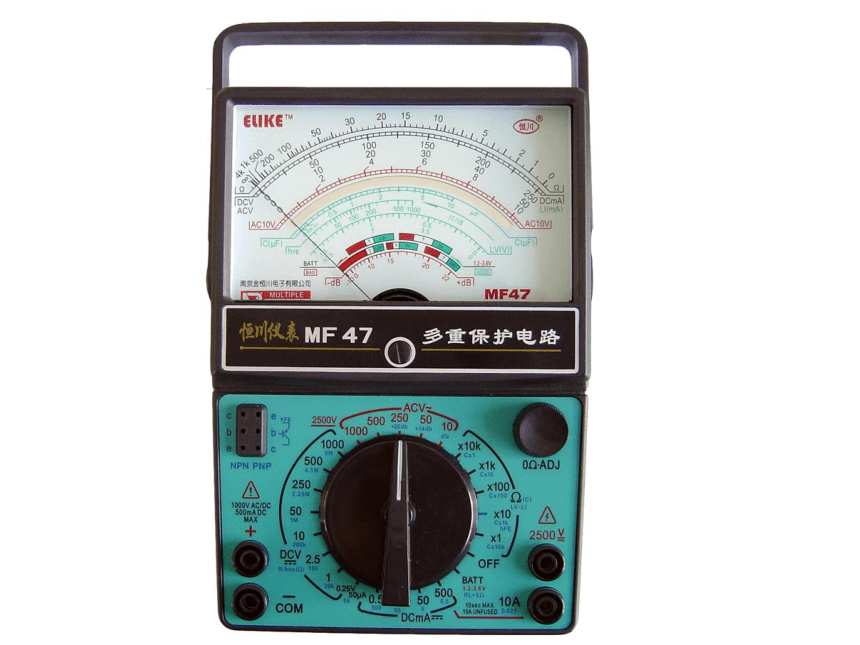

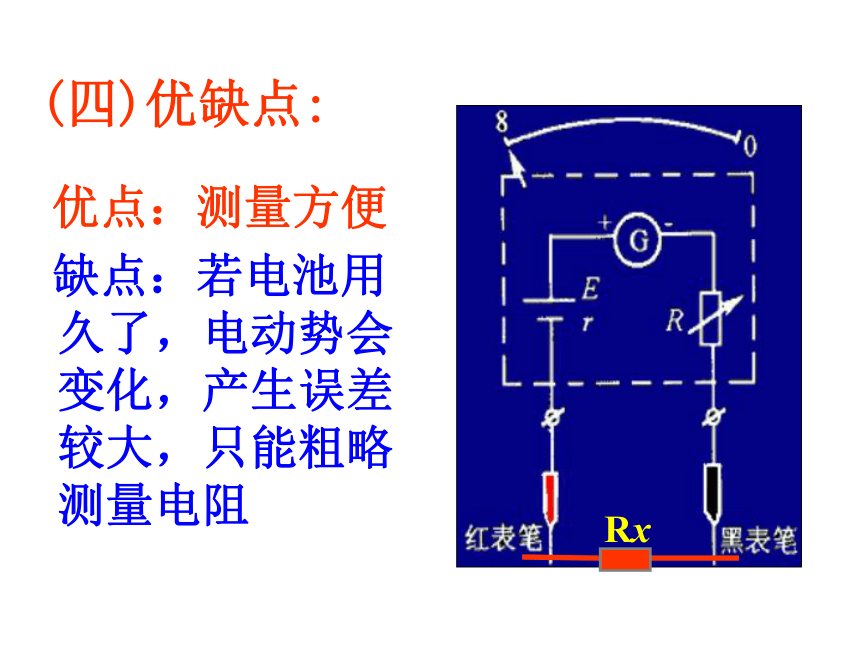

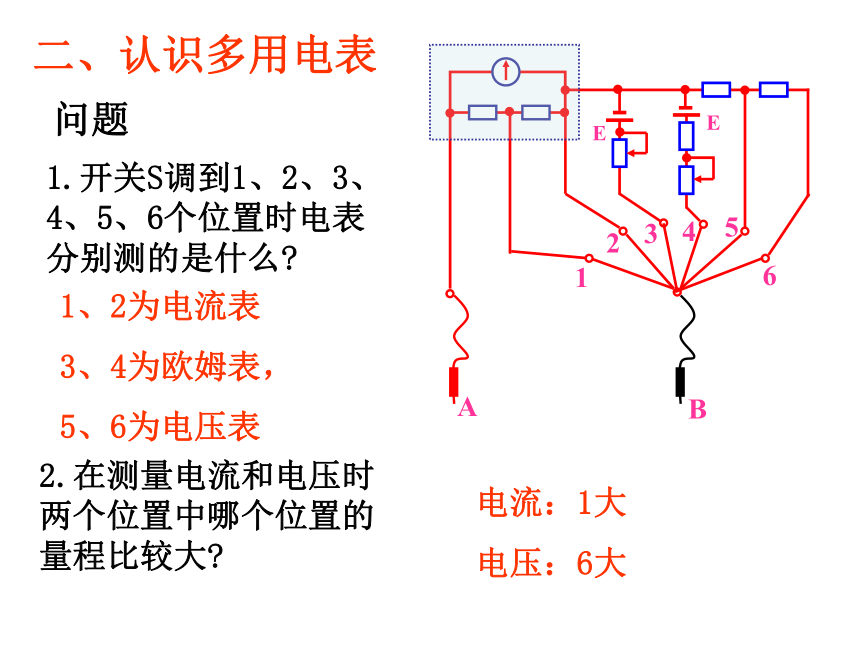

缺点：若电池用 久了，电动势会变化，产生误差较大，只能粗略测量电阻Rx(四)优缺点:二、认识多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大

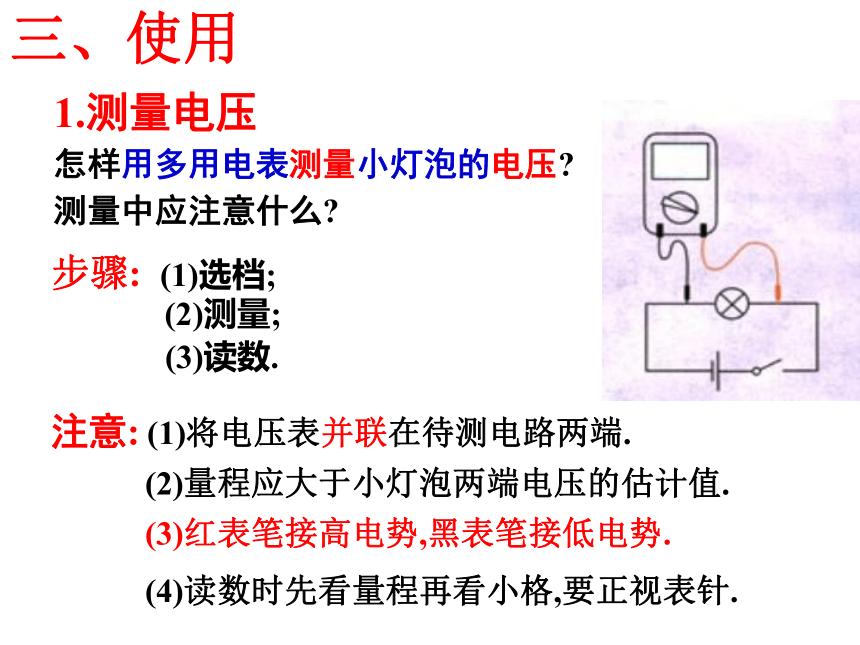

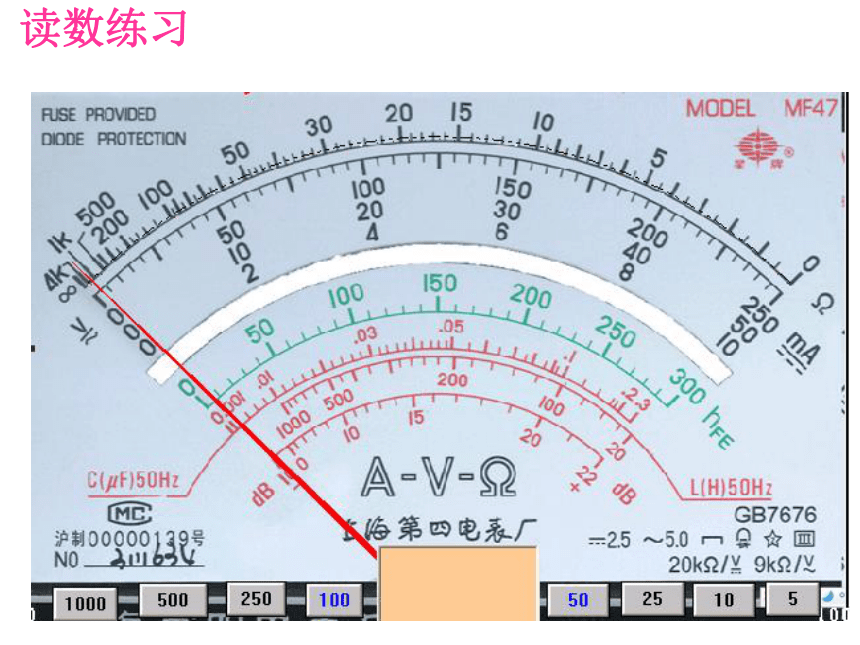

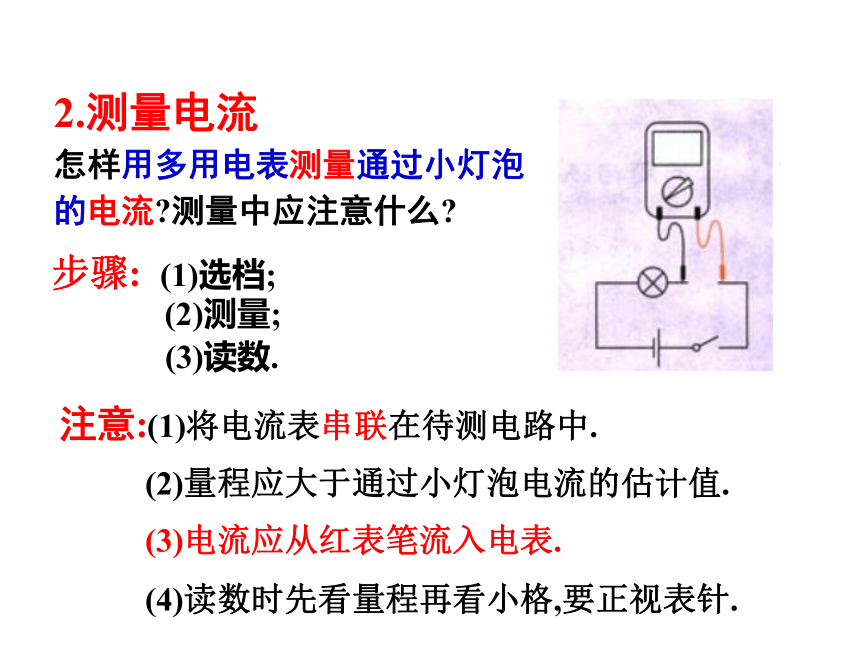

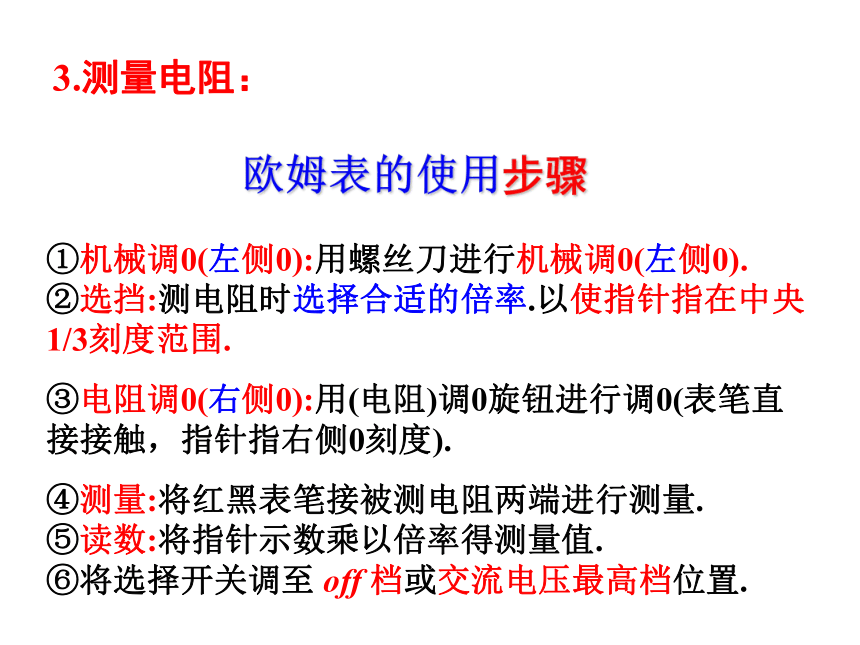

电压：6大(3)红表笔接高电势,黑表笔接低电势.(4)读数时先看量程再看小格,要正视表针.1.测量电压 怎样用多用电表测量小灯泡的电压? 测量中应注意什么?注意:(2)量程应大于小灯泡两端电压的估计值.三、使用(1)将电压表并联在待测电路两端.2.测量电流 怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中. 注意:(2)量程应大于通过小灯泡电流的估计值.(3)电流应从红表笔流入电表.(4)读数时先看量程再看小格,要正视表针.读数练习 ①机械调0(左侧0):用螺丝刀进行机械调0(左侧0). ②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围.
③电阻调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度).
④测量:将红黑表笔接被测电阻两端进行测量. ⑤读数:将指针示数乘以倍率得测量值. ⑥将选择开关调至 off 档或交流电压最高档位置.（一）多用电表的使用(1)待测电阻要跟别的元件（包括实验者的手指）和电源断开.(2)倍率应使指针指在中间位置附近.Rx(3)换挡要重新电阻调零.(4)读数=表针示数×倍数.(二)欧姆表的使用注意：123Ω1.50kΩ二、多用电表二极管的反向电阻比正向电阻大很多 ，实验中可以二极管的反向电阻比正向电阻大很多这一特点来判断二极管的正负极 电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.(1)二极管的单向导电性 怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(2)欧姆表中电流的方向二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.归纳总结4.怎样用多用电表测量二极管的正反向电阻?测量中应注意什么？（1）用多用电表的欧姆挡,挡位开关调到 R×10K位置.用红、黑表笔分别接二极管的两端。（2）二极管正向时导通,电阻较小（此时黑表笔接的是二极管的正极） ；反向是截止,电阻很大（此时黑表笔接的是二极管的负极）。(3)应用:判断二极管的正负极;
判断二极管的好坏.归纳总结5.使用多用电表探索黑箱内的电学元件例、设定黑箱上有三个接点，两个接点间最多只能接一个元件；黑箱内所接的元件不超过两个⑴用直流电压挡测量，A、B、C三点间均无电压；
说明箱内无电源。
⑵用欧姆挡测量，A、C间正、反接阻值不变，
说明A、C间有一个电阻
⑶用欧姆挡测量，黑表笔接A红表笔接B时测得的阻值较小，反接时测得的阻值较大，
说明箱内有一个二极管两位同学用过多用电表后,分别把选择开关放在图示的位置.你认为谁的习惯好些?为什么?多用电表不使用时,应将选择开关 调至 off 档或交流电压最高档位置.思考与讨论数字式多用电表小结1、多用电表测电阻的原理：闭合电路欧姆定律2.欧姆表盘刻度的原理①原理:②满偏电流对应 为0③半偏电流对应④电流为0对应电阻为∞RX与I是一一对应刻度线不均匀3、测电阻、电流、电压时，电流均从红表笔流入多用电表.基础练习
1.用多用表测直流电压U和电阻R时，若红表笔插入正（＋）插孔，则： （ ）
A、前者（测电压U）电流从红表笔流入多用表，后者（测电阻R）电流从红表笔流出多用表
B、前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
C、前者电流从红表笔流入多用表，后者电流从红表笔流入多用表
D、前者电流从红表笔流出多用表，后者电流从红表笔流出多用表C2.关于多用表表面的欧姆挡刻度线，下列说法正确的是： （ ）
A、零欧姆刻度线与零电流刻度线重合
B、零欧姆刻度线与电流表满偏的刻度线重合
C、欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密
D、欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密BC3.多用表是电流表、电压表、欧姆表共用一个表头组装而成的。对此下列说法中正确的是：（ ）
A、无论作电压表、电流表还是欧姆表使用，内部都装有电池
B、无论作电压表、电流表还是欧姆表使用，红表笔的电势总是高于黑表笔的电势
C、无论作电压表、电流表还是欧姆表使用，电流总是从正接线柱流入，从负接线柱流出
D、以上说法都不正确C4.一个用满偏电流3mA的电流表改装成欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在1mA处。则被测电阻的阻值为：（ ）
A、1000Ω B、5000Ω
C、1500Ω D、2000ΩA5.一学生用多用电表测电阻,他在实验中有违反使用规则之处.他的主要实验步骤如下:
(1)选择开关扳到欧姆挡“×1 k”上.
(2)把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.
(3)把两根表笔分别与某一待测电阻的两端相接,发现这时指针几乎满偏.
(4)换用“×100”的欧姆挡,发现这时指针的偏转适中,随即记下欧姆数值.
(5)把表笔从测试笔插孔中拔出后,就把多用表放回桌上原处,实验完毕.这个学生在测量时已注意到:待测电阻与其他元件和
电源断开,不用手碰表笔的金属杆.这个学生在实验
中违反了哪一条或哪一些重要的使用规则?
答案 第(4)步换到合适的量程后,要重新调整调零
旋钮;第(5)步使用后不能把选择开关置于欧姆挡.谢谢合作！谢谢指导！
