楞次定律
图片预览
文档简介

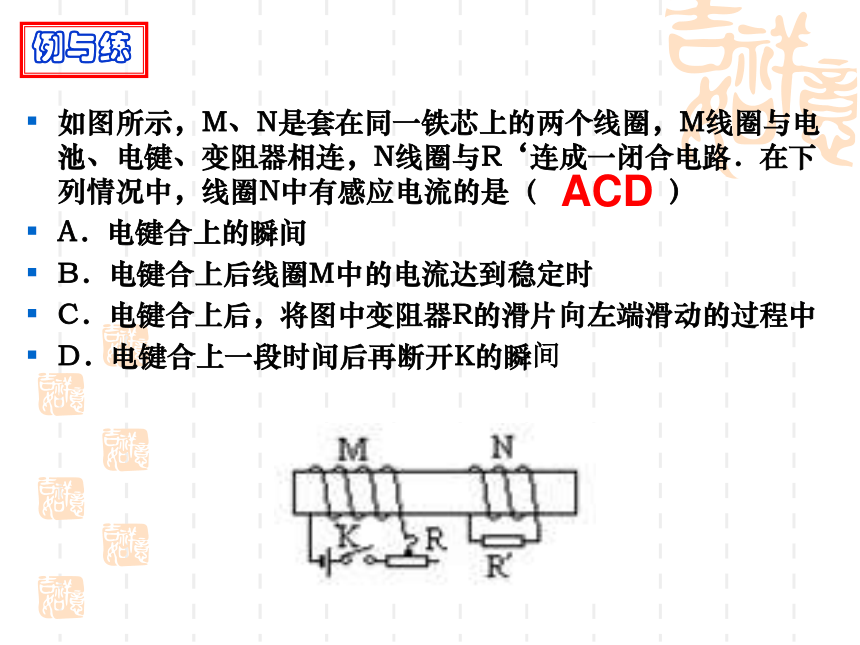

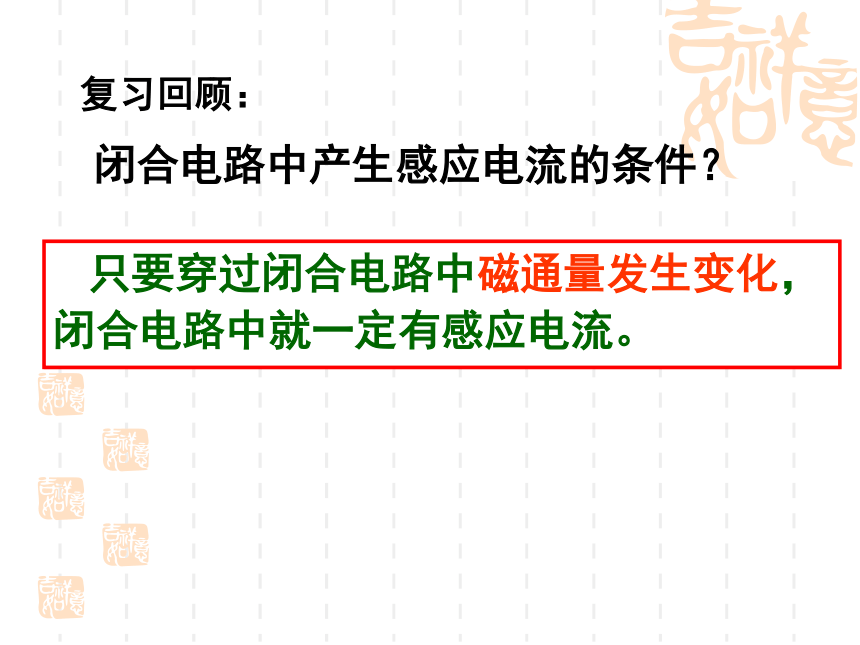

课件48张PPT。 只要穿过闭合电路中磁通量发生变化，闭合电路中就一定有感应电流。闭合电路中产生感应电流的条件？复习回顾：如图所示，M、N是套在同一铁芯上的两个线圈，M线圈与电池、电键、变阻器相连，N线圈与R‘连成一闭合电路．在下列情况中，线圈N中有感应电流的是（ ）
A．电键合上的瞬间
B．电键合上后线圈M中的电流达到稳定时
C．电键合上后，将图中变阻器R的滑片向左端滑动的过程中

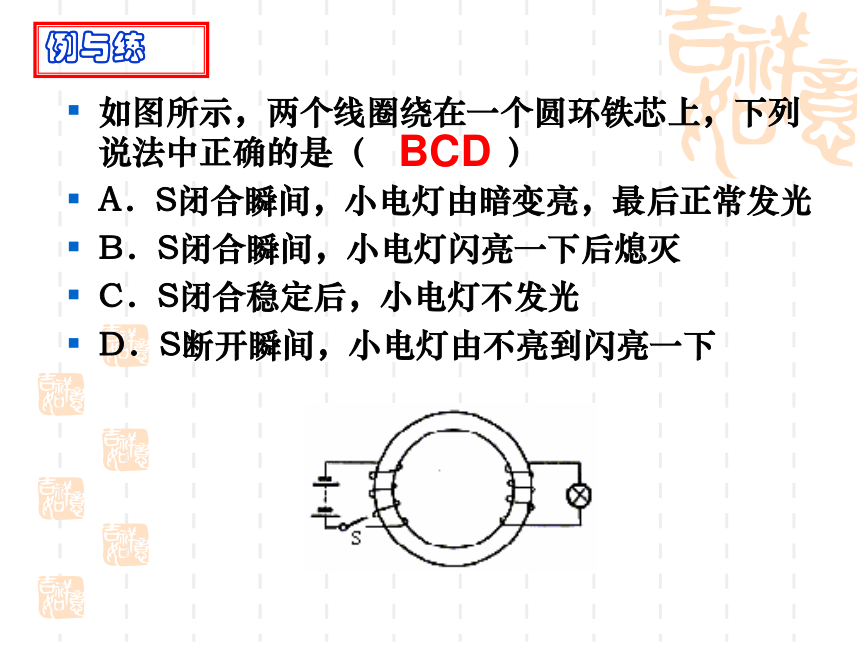

D．电键合上一段时间后再断开K的瞬间 例与练ACD如图所示，两个线圈绕在一个圆环铁芯上，下列说法中正确的是（ ）
A．S闭合瞬间，小电灯由暗变亮，最后正常发光
B．S闭合瞬间，小电灯闪亮一下后熄灭
C．S闭合稳定后，小电灯不发光

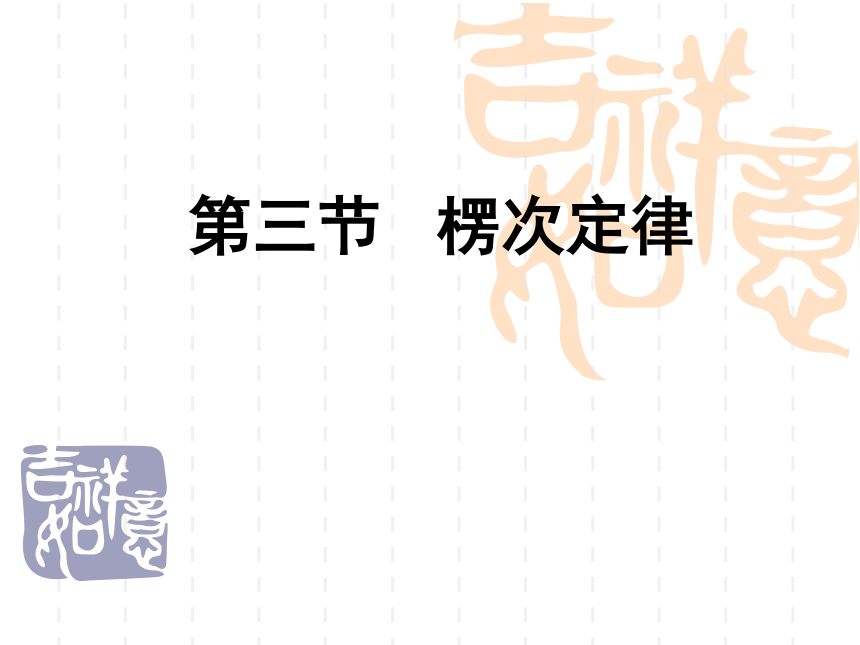

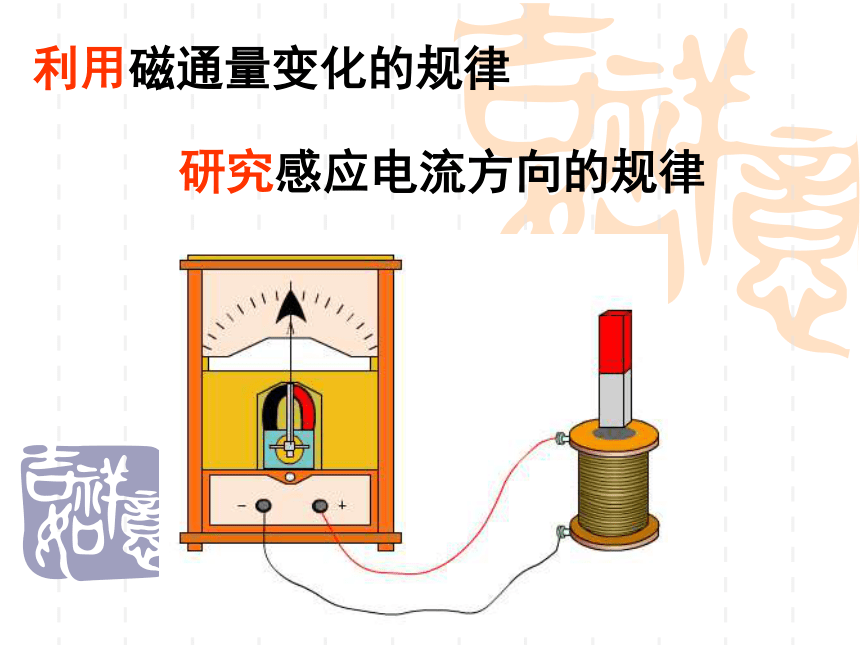

D．S断开瞬间，小电灯由不亮到闪亮一下例与练BCD第三节 楞次定律利用磁通量变化的规律

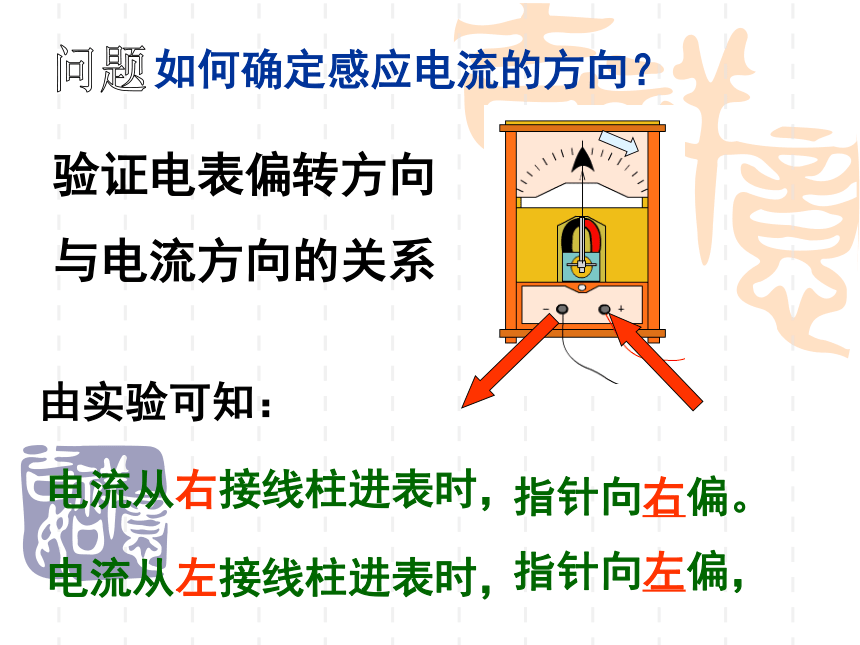

研究感应电流方向的规律如何确定感应电流的方向？ 验证电表偏转方向

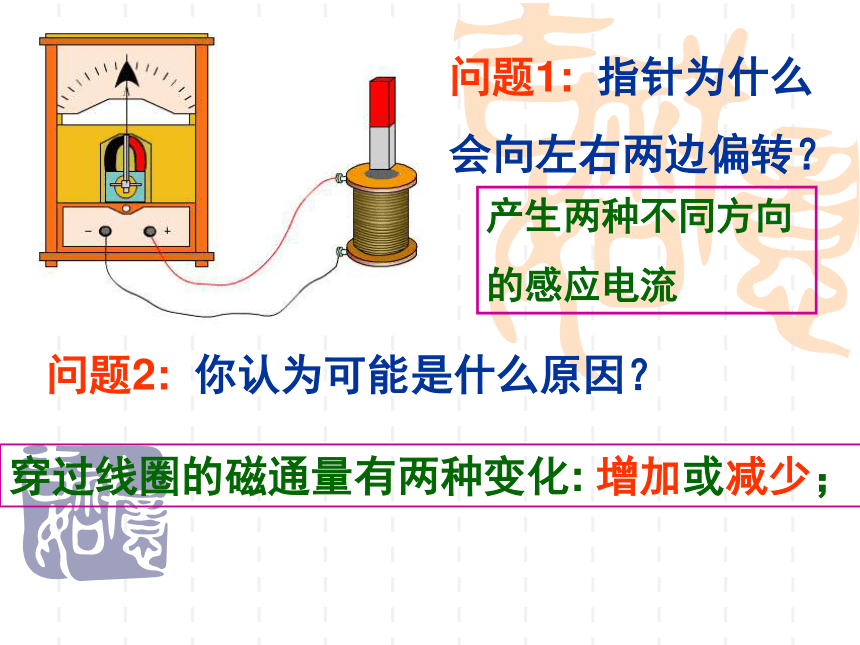

与电流方向的关系电流从右接线柱进表时，由实验可知：问题指针向右偏。指针向左偏，电流从左接线柱进表时，问题1: 指针为什么
会向左右两边偏转？穿过线圈的磁通量有两种变化: 增加或减少；产生两种不同方向

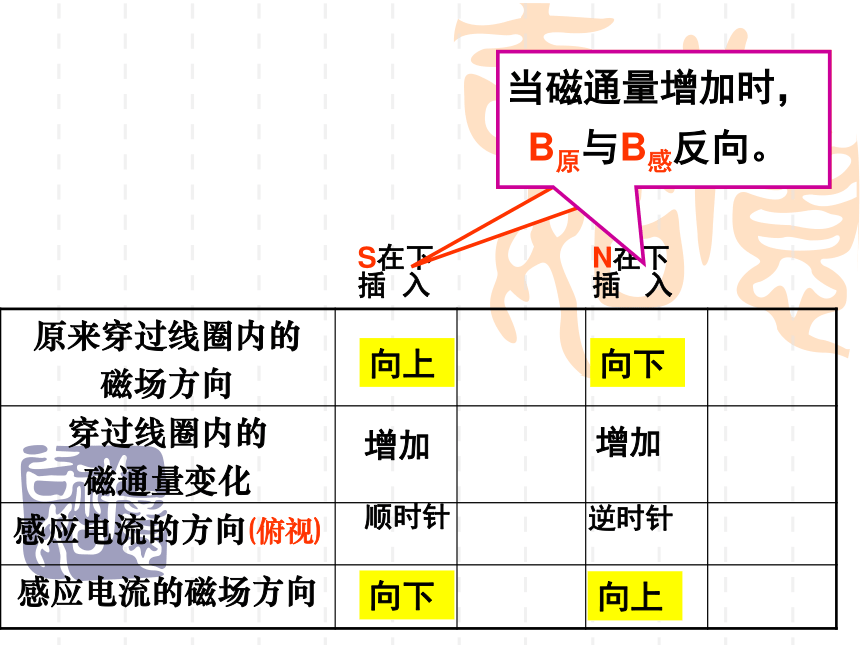

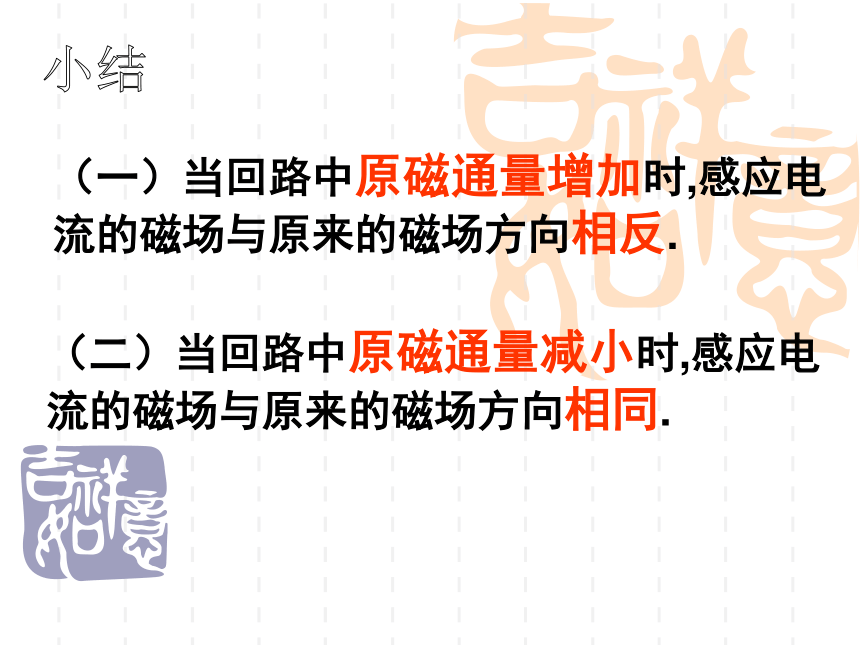

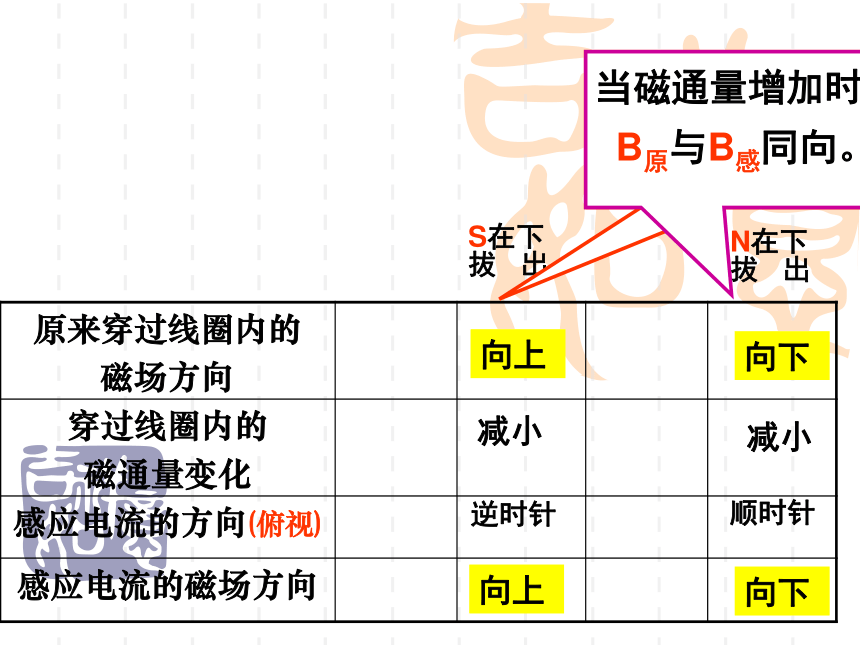

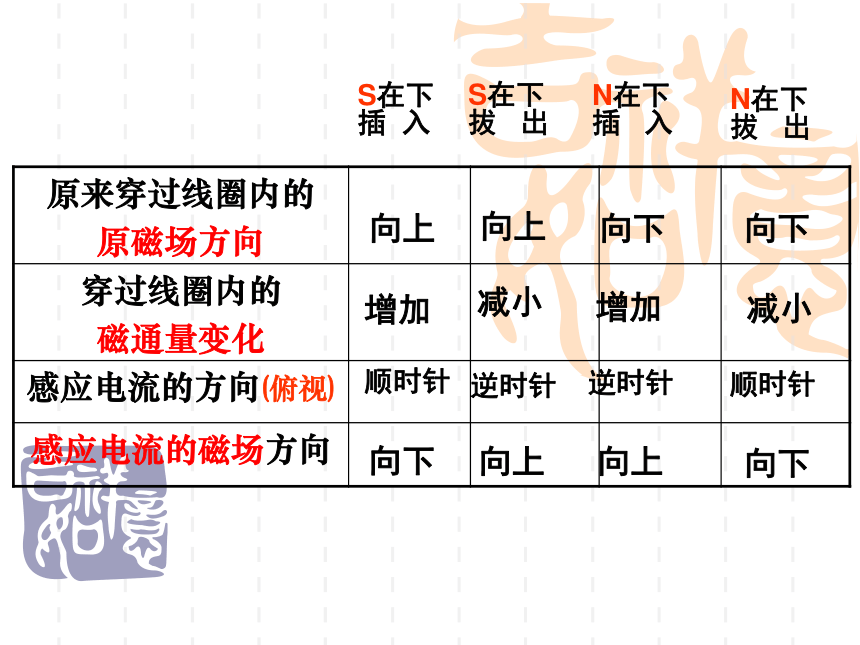

的感应电流问题2: 你认为可能是什么原因？NS（一）当回路中原磁通量增加时,感应电流的磁场与原来的磁场方向相反.（二）当回路中原磁通量减小时,感应电流的磁场与原来的磁场方向相同.小结楞次定律 感应电流具有这样的方向：
感应电流的磁场总是阻碍引起感应电流的磁通量的变化.对于阻碍含义的理解：谁起到阻碍作用？阻碍了什么？怎样阻碍的？能否阻止？问题讨论: 如何利用楞次定律确定感应电流的方向？判定回路内部原来的磁场方向
判定原来的磁场磁通量的变化 ( 增大 或 减小? )
当原来的磁场磁通量增大时,则B感与B原反向 当原来的磁场磁通量减小时,则B感与B原同向
根据B感的方向,利用安培定则,确定I感方向判断感应电流的方向开关闭合瞬间，电流表中的电流方向？开关闭合稳定后，电流表中的电流方向？开关断开瞬间，电流表中的电流方向？判断感应电流的方向滑动头向右或向左移动，电流表中电流方向？判断感应电流的方向当线圈向右平移时，线圈中的电流方向？判断感应电流的方向确定感应电流方向 如图,在线圈下落过程中,线圈中的感应电流方向?应 用 楞次定律的特殊简化------右手定则
楞次定律的拓展推广-----阻碍相对运动
楞次定律的再拓展 ------ “结果”阻碍 “原因”楞次定律简化与拓展右手定则右手，大拇指跟其余四指垂直， 并且都跟手掌在同一平面内磁感线---从手心进入大拇指指向导体运动的方向四指指向--感应电流的方向 适用范围：适用于闭合电路一部分导线 切割磁感线运动产生感应 电流的情况。EFGGABCD 闭合电路的一部分导线ab处于匀强磁场中，如图所示中各情况下导线都在纸面内运动，那么会产生感应电流的是？楞次定律与右手定则的比较1、楞次定律适用于所有各种电磁感应的情况
2、右手定则只适用于一部分导体在磁场中 做切割磁感线运动的情况,
3、右手定则------楞次定律的特殊情况。
4、在判断由导体切割磁感线产生的感应电流时右手定则与楞次定律是等效的，而右手定则比楞次定律更方便。相斥相斥吸引吸引NS 感应电流总要阻碍导体和磁体的相对运动楞次定律符合能量守恒定律机械能 转化为 电能 电 能 转化为 电 能 如图A、B都是很轻的铝环，环A是闭合的，环B是断开的，用磁铁的任一极去接近A环，会产生什么现象？把磁铁从A环移开，会产生什么现象？磁极移近或远离B环，又会发生什么现象？解释所发生的现象．阻碍相对运动AB 如图，在水平光滑的两根金属导轨上放置两根导体棒AB、CD，当条形磁铁插入与拔出时导体棒如何运动？ （不考虑导体两棒之间相互作用的磁场力）ABCD插入时：
AB、CD相互靠近拔出时：
AB、CD相互远离原因: 插入(拔出)---φ变 大 (小)
结果：靠近 (远离)---阻碍变大 (小)原因: 插入 拔出 ---φ变 大 小
结果：远离 靠近 ---阻碍变大 小结果----阻碍----原因变大线圈受力沿半径向外。如图,滑动头向右滑动,问线圈如何转动?电源正负未知+_顺时针转动+_×·顺时针转动如图,滑动头向右滑动,问线圈如何转动?电源正负未知电势高低的判定例．图3—1为地磁场磁感线的示意图，在北半球地磁场竖直分量向下。飞机在我国上空匀速巡航，机翼保持水平，飞机高度不变。由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为 ，右方机翼末端处的电势为 （ ）
A．若飞机从西往东飞，U1比高U2
B．若飞机从东往西飞，U2比 高
C．若飞机从南往北飞， 比U2高
D．若飞机从北往南飞，U2比 高例．如图4—1所示，A、B两个线圈绕在同一个闭合铁芯上，它们的两端分别与电阻可以不计的光滑、水平、平行导轨P、Q和M、N相连；P、Q处在竖直向下的匀强磁场中，M、N处在竖直向下匀强磁场中；直导线ab横放在P、Q上，直导线cd横放在M、N上，cd原来不动，下列说法正确的有（ ）
A．若ab向右匀速滑动，则cd也向右滑动
B．若ab向右加速滑动，则cd也向右滑动
C．若ab向右减速滑动，则cd也右滑动
D．若ab向右减速滑动，则cd也左滑动××××××××××××××××××××××B2B1MNcdPQabAABB楞次定律的特殊简化------右手定则
楞次定律的拓展推广---阻碍相对运动
楞次定律的再拓展 --- “结果”阻碍 “原因”楞次定律简化与拓展
