物理：4.3《共点力的平衡及其应用》课件（4）（沪科版必修1）

课件21张PPT。 D 共 点 力 的 平 衡

（新课教学)
上大市北附中 吕德库

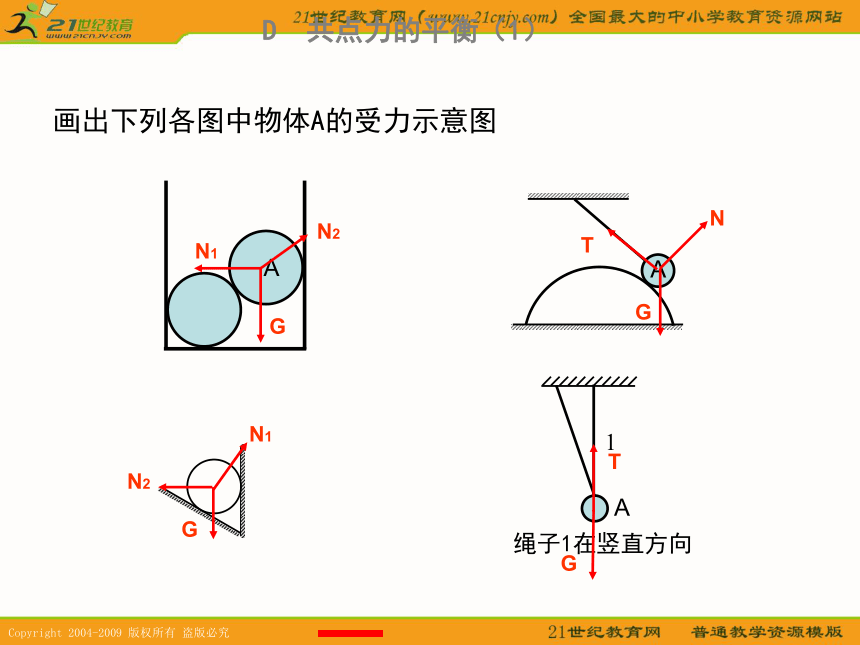

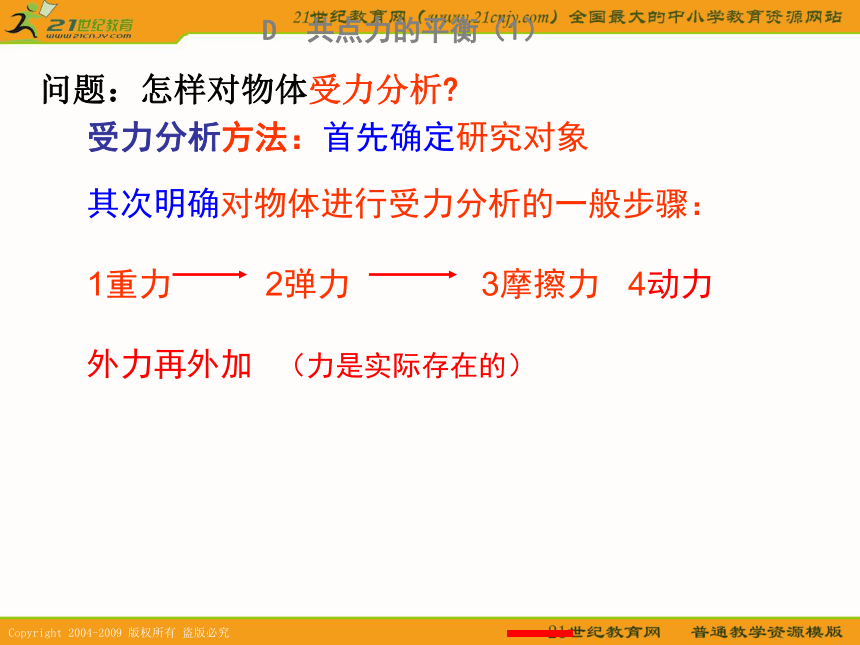

D 共点力的平衡（1）问题：怎样对物体受力分析?受力分析方法：首先确定研究对象D 共点力的平衡（1）画出下列各图中物体A的受力示意图 N1TTGGNN2N2GGN1D 共点力的平衡（1）主要方法（作图法）：平行四边形定则

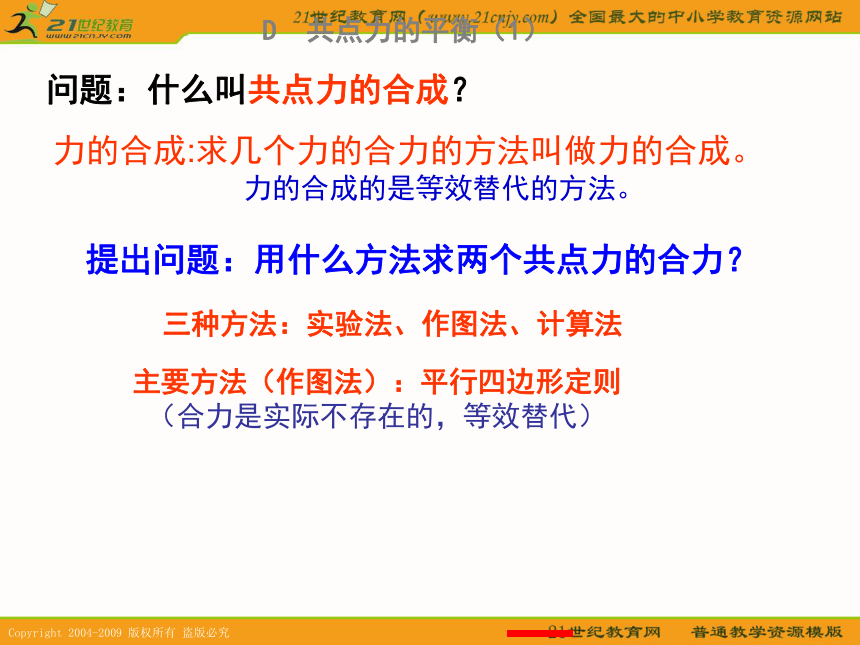

（合力是实际不存在的，等效替代） D 共点力的平衡（1）问题：什么叫共点力的合成？力的合成:求几个力的合力的方法叫做力的合成。
力的合成的是等效替代的方法。
提出问题：用什么方法求两个共点力的合力？ 三种方法：实验法、作图法、计算法平行四边形定则

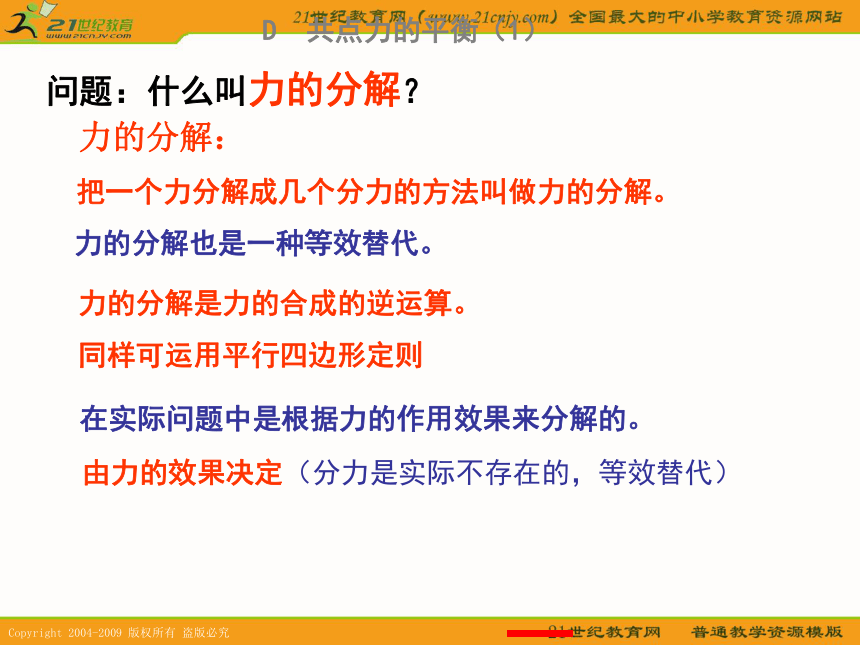

如果用表示两个共点力F1和F2的线段为邻边作平行四边形，F1F2F 那么合力F的大小和分向就可以用F1和F2所夹的对角线来表示。这个法则叫做平行四边形定则。这个定则是矢量求和的法则，它适用于一切矢量的合成。第二章 B 力的合成由力的效果决定（分力是实际不存在的，等效替代） D 共点力的平衡（1）问题：什么叫力的分解？ 力的分解：
把一个力分解成几个分力的方法叫做力的分解。
力的分解也是一种等效替代。力的分解是力的合成的逆运算。

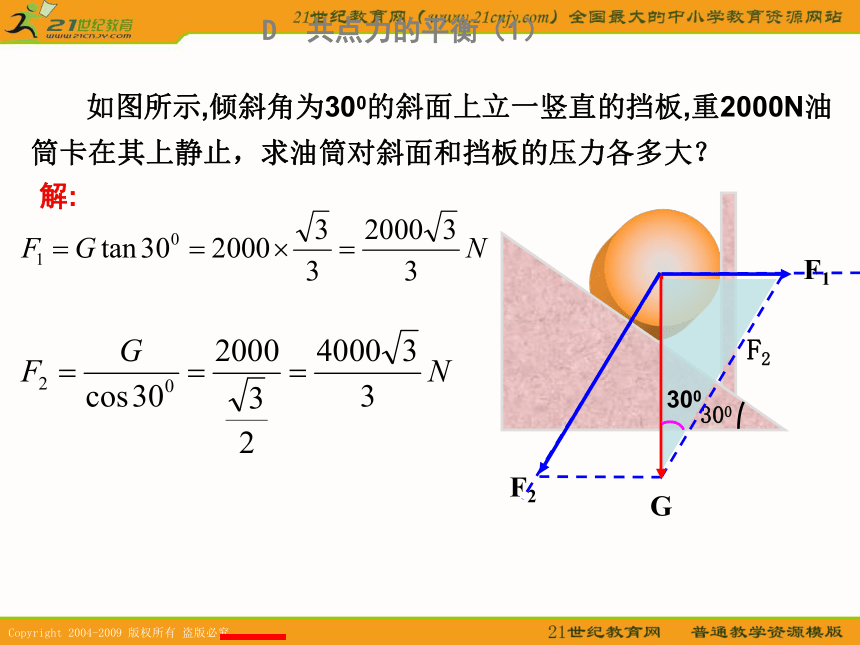

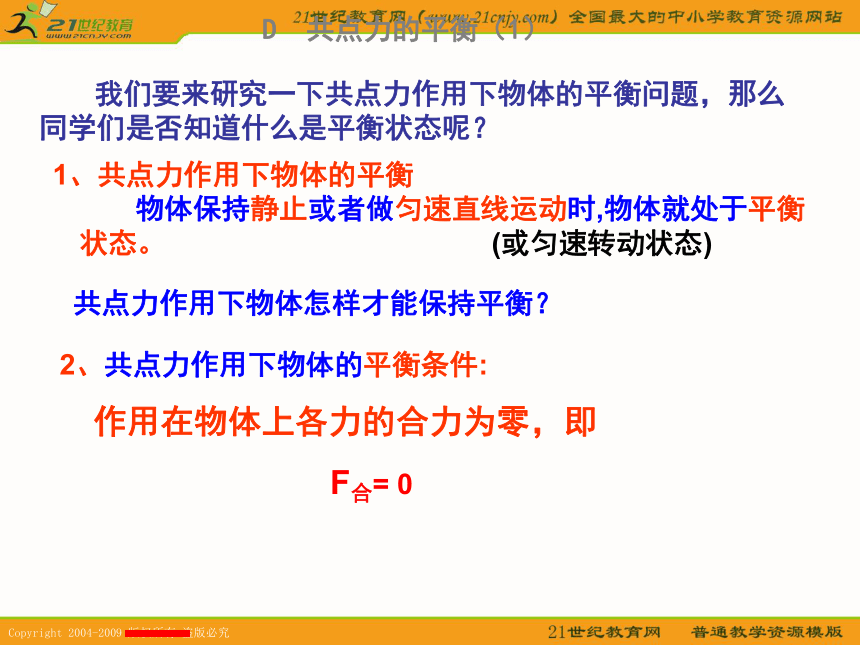

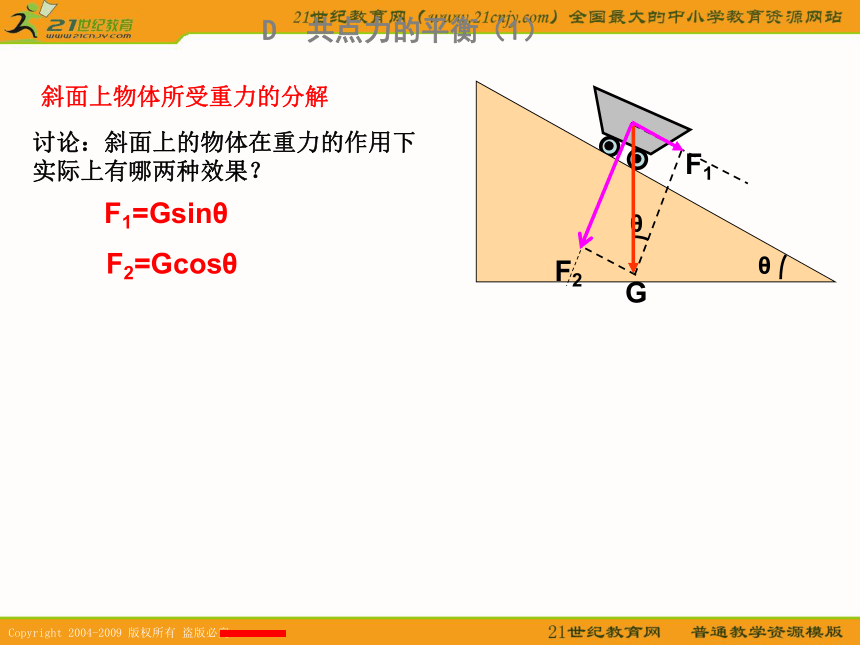

同样可运用平行四边形定则在实际问题中是根据力的作用效果来分解的。讨论：斜面上的物体在重力的作用下实际上有哪两种效果？θF1=GsinθF2=Gcosθ斜面上物体所受重力的分解D 共点力的平衡（1） 如图所示,倾斜角为300的斜面上立一竖直的挡板,重2000N油筒卡在其上静止，求油筒对斜面和挡板的压力各多大？F2解:D 共点力的平衡（1）D 共点力的平衡（1） 我们要来研究一下共点力作用下物体的平衡问题，那么同学们是否知道什么是平衡状态呢？1、共点力作用下物体的平衡 物体保持静止或者做匀速直线运动时,物体就处于平衡状态。 (或匀速转动状态)共点力作用下物体怎样才能保持平衡？2、共点力作用下物体的平衡条件:作用在物体上各力的合力为零，即F合= 0请分析下列这些物体受到哪些力的作用？F这些物体是在共点力作用下处于平衡状态的，叫共点力的平衡。 D 共点力的平衡（1）二力平衡的条件是什么？(1)二力平衡的条件:大小相等、方向相反、作用在同一直线上。（也就是两个力的合力为0）D 共点力的平衡（1） 如果物体受到三个不在一直线上的共点力作用，又满足什么条件时才能保持平衡？你能不能根据学过的力的合成及二力平衡的知识来分析一下 ?提示:可先求出其中任意两个力的合力，使三个力变成二个力，再看这两个力的合力是否为零。（三个力的合成）结论:当物体受到三个力作用平衡时，其所受合外力必定为0；(2)物体受到三个力作用平衡时,(方法)可先求出其中任意两个力的合力，它一定是第三个力的平衡力。D 共点力的平衡（1）思考:问题1：两个大小分别为6牛和8牛的力互成90?，作用在一个质 点上，要使物体平衡，还应加一个多大的力？方向如何?F1F2还要加大小为10牛,方向与F12相反的力小结: 当物体受三个力作用处于平衡状态时，则任意两个力的合力一定与第三个力大小相等 、方向相反、作用在同一直线上。D 共点力的平衡（1）重要结论问题2：若物体受到三个力作用处于平衡状态，其中F1、F2大小均为5牛，且夹角为120°则F3大小为多少？与F1的夹角为多少？F1F2F3=5牛,与F1夹角为120 °小结:大小相等的三个力作用于物体平衡时，三力夹角互成120°D 共点力的平衡（1）重要结论如何解决与共点力平衡有关的实际问题？例1、重为G的小球，置于倾角为?的光滑斜面上，下方用垂直斜面的档板档住，使球静止。
求：（1）斜面对小球的支持力N1
（2）档板对小球的压力N2D 共点力的平衡（1）解:)??由图可知:
N1=Gcos?D 共点力的平衡（1）
N2=Gsin?你能否总结一下解这类问题的步骤?1、选择研究对象； D 共点力的平衡（1）2、对研究对象进行受力分析：3、合理运用力的合成或分解法，将不在一直线上的力化为同一直线上的力。 4、根据平衡条件列方程求解，判断验证。 练一练：
若将档板竖直放置，档板对球的压力和斜面对球的支持力又为多少？D 共点力的平衡（1）N2N?由图可知:
N1=G/con?
N2=Gtan?1、下列几组力作用在物体上，可能使物体处于匀速直线运动

状态的是（ ）
A. 3N、4N、8N B. 3N、5N、1N
C. 4N、8N、7N D. 7N、9N、6ND 共点力的平衡（1）
2、一物体在几个共点力作用下处于静止，若将其中一个大小
为30N的力，绕作用点转过90°，则物体受到的合力 。C D小结：
1、共点力作用下物体的平衡条件：2、两个常用的结论：(1)选择研究对象；
(2)对研究对象进行受力分析：D 共点力的平衡（1）物体所受合外力为03、解决与共点力平衡有关的实际问题的步骤：(3)合理运用力的合成或分解法，将不在一直线
上的力化为同一直线上的力。 (4)根据平衡条件列方程求解，判断验证。 A、当物体受三个力作用处于平衡状态时，则任意两个力的合力
一定与第三个力大小相等、方向相反、作用在同一直线上。
B、大小相等的三个力作用于物体平衡时，三力夹角互成120°
作业：
1、练习册中59页A组 1—8 题

2、阅读练习册中要点分析和例题分析。
3、阅读教材D 共点力的平衡（1）
