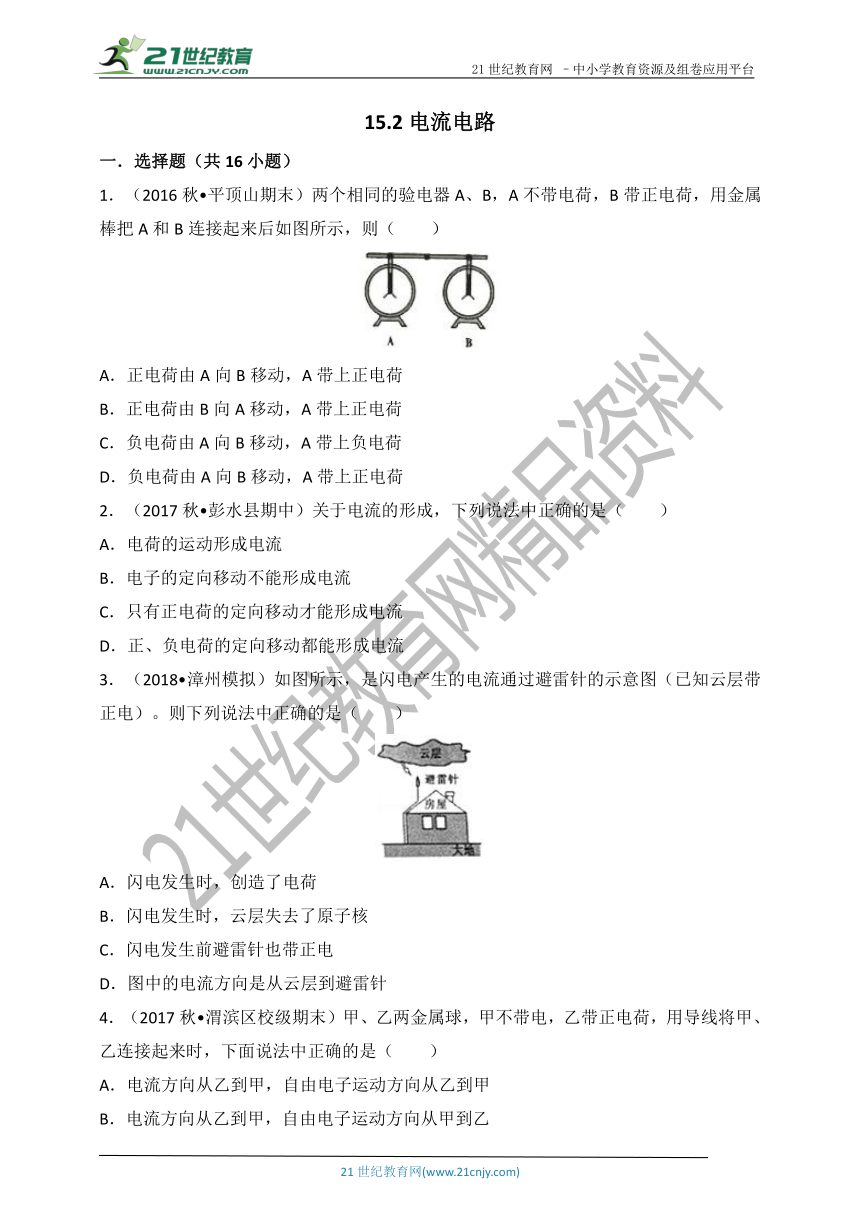

15.2电流电路
一．选择题（共16小题）
1．（2016秋 平顶山期末）两个相同的验电器A、B，A不带电荷，B带正电荷，用金属棒把A和B连接起来后如图所示，则（　　）
A．正电荷由A向B移动，A带上正电荷
B．正电荷由B向A移动，A带上正电荷
C．负电荷由A向B移动，A带上负电荷
D．负电荷由A向B移动，A带上正电荷
2．（2017秋 彭水县期中）关于电流的形成，下列说法中正确的是（　　）
A．电荷的运动形成电流
B．电子的定向移动不能形成电流
C．只有正电荷的定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
3．（2018 漳州模拟）如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）
A．闪电发生时，创造了电荷
B．闪电发生时，云层失去了原子核
C．闪电发生前避雷针也带正电
D．图中的电流方向是从云层到避雷针
4．（2017秋 渭滨区校级期末）甲、乙两金属球，甲不带电，乙带正电荷，用导线将甲、乙连接起来时，下面说法中正确的是（　　）
A．电流方向从乙到甲，自由电子运动方向从乙到甲
B．电流方向从乙到甲，自由电子运动方向从甲到乙
C．电流方向从甲到乙，自由电子运动方向从甲到乙
D．电流方向从甲到乙，自由电子运动方向从乙到甲

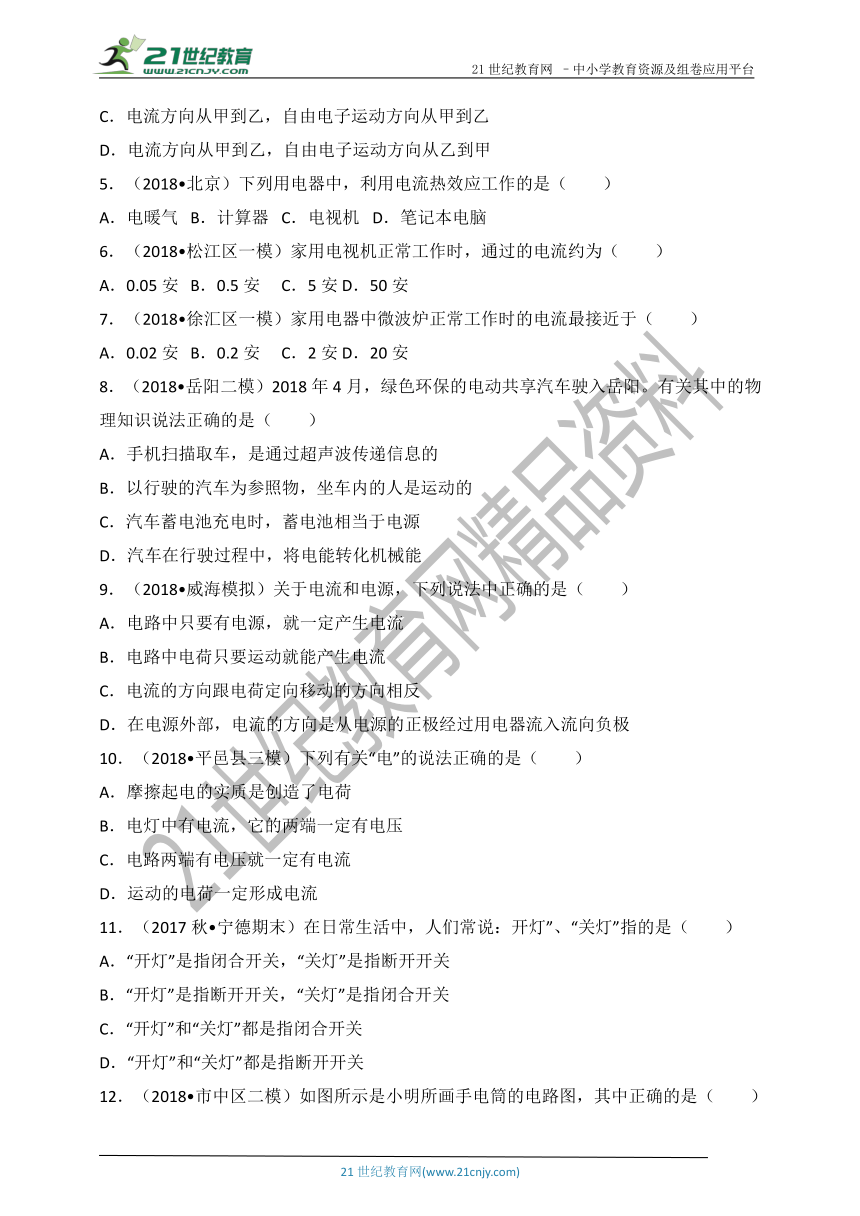

5．（2018 北京）下列用电器中，利用电流热效应工作的是（　　）
A．电暖气 B．计算器 C．电视机 D．笔记本电脑
6．（2018 松江区一模）家用电视机正常工作时，通过的电流约为（　　）
A．0.05安 B．0.5安 C．5安 D．50安
7．（2018 徐汇区一模）家用电器中微波炉正常工作时的电流最接近于（　　）
A．0.02安 B．0.2安 C．2安 D．20安
8．（2018 岳阳二模）2018年4月，绿色环保的电动共享汽车驶入岳阳。有关其中的物理知识说法正确的是（　　）
A．手机扫描取车，是通过超声波传递信息的
B．以行驶的汽车为参照物，坐车内的人是运动的
C．汽车蓄电池充电时，蓄电池相当于电源
D．汽车在行驶过程中，将电能转化机械能
9．（2018 威海模拟）关于电流和电源，下列说法中正确的是（　　）
A．电路中只要有电源，就一定产生电流
B．电路中电荷只要运动就能产生电流
C．电流的方向跟电荷定向移动的方向相反
D．在电源外部，电流的方向是从电源的正极经过用电器流入流向负极
10．（2018 平邑县三模）下列有关“电”的说法正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
11．（2017秋 宁德期末）在日常生活中，人们常说：开灯”、“关灯”指的是（　　）
A．“开灯”是指闭合开关，“关灯”是指断开开关
B．“开灯”是指断开开关，“关灯”是指闭合开关
C．“开灯”和“关灯”都是指闭合开关
D．“开灯”和“关灯”都是指断开开关

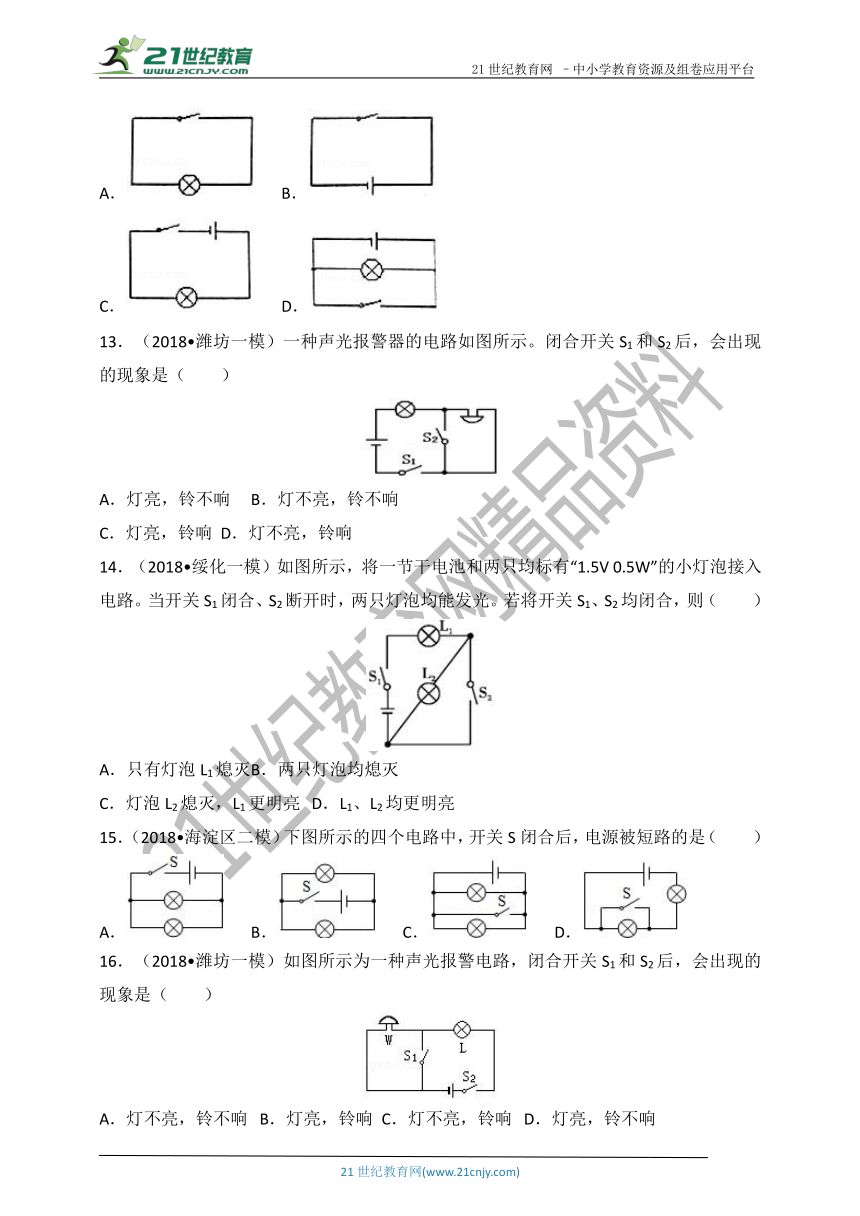

12．（2018 市中区二模）如图所示是小明所画手电筒的电路图，其中正确的是（　　）
A． B．
C． D．
13．（2018 潍坊一模）一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
14．（2018 绥化一模）如图所示，将一节干电池和两只均标有“1.5V 0.5W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则（　　）
A．只有灯泡L1熄灭 B．两只灯泡均熄灭
C．灯泡L2熄灭，L1更明亮 D．L1、L2均更明亮
15．（2018 海淀区二模）下图所示的四个电路中，开关S闭合后，电源被短路的是（　　）
A． B． C． D．
16．（2018 潍坊一模）如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）
A．灯不亮，铃不响 B．灯亮，铃响 C．灯不亮，铃响 D．灯亮，铃不响
　
二．多选题（共4小题）

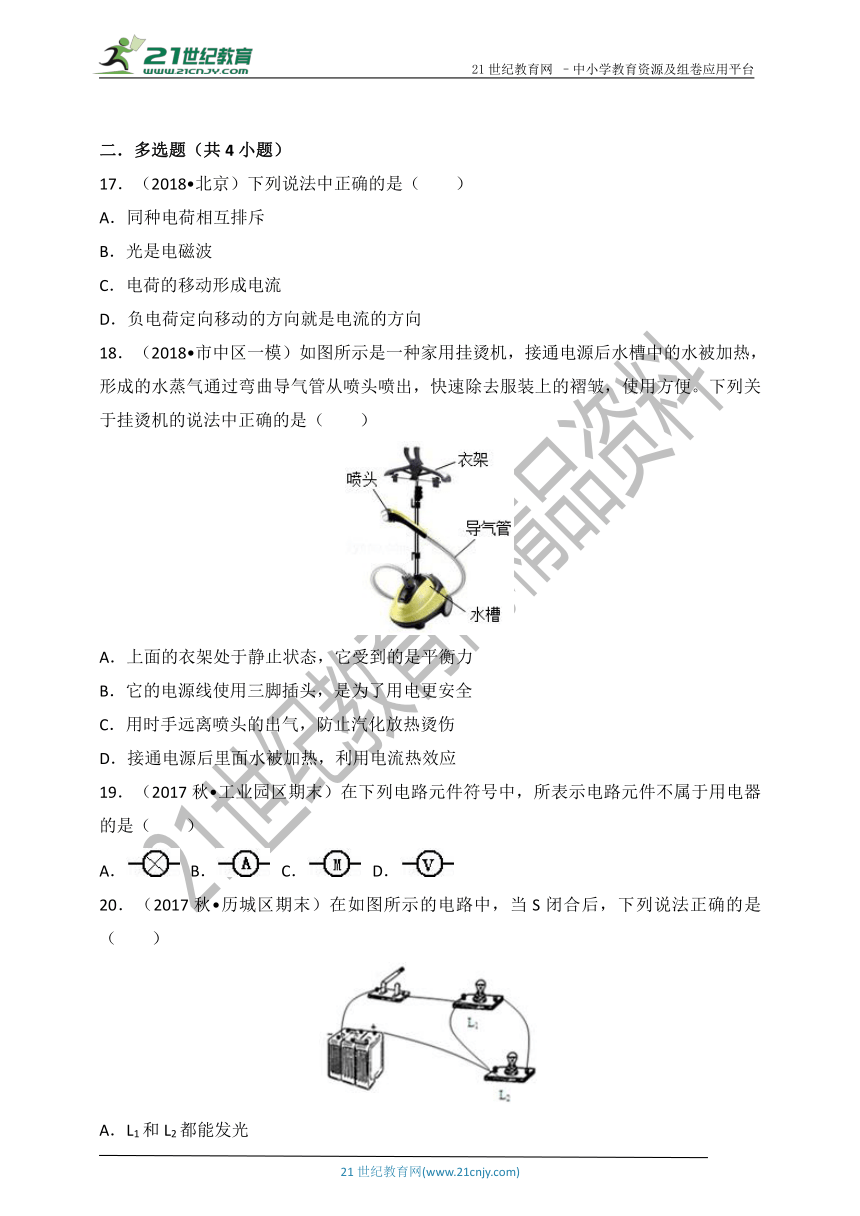

17．（2018 北京）下列说法中正确的是（　　）
A．同种电荷相互排斥
B．光是电磁波
C．电荷的移动形成电流
D．负电荷定向移动的方向就是电流的方向
18．（2018 市中区一模）如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便。下列关于挂烫机的说法中正确的是（　　）
A．上面的衣架处于静止状态，它受到的是平衡力
B．它的电源线使用三脚插头，是为了用电更安全
C．用时手远离喷头的出气，防止汽化放热烫伤
D．接通电源后里面水被加热，利用电流热效应
19．（2017秋 工业园区期末）在下列电路元件符号中，所表示电路元件不属于用电器的是（　　）
A． B． C． D．
20．（2017秋 历城区期末）在如图所示的电路中，当S闭合后，下列说法正确的是（　　）
A．L1和L2都能发光

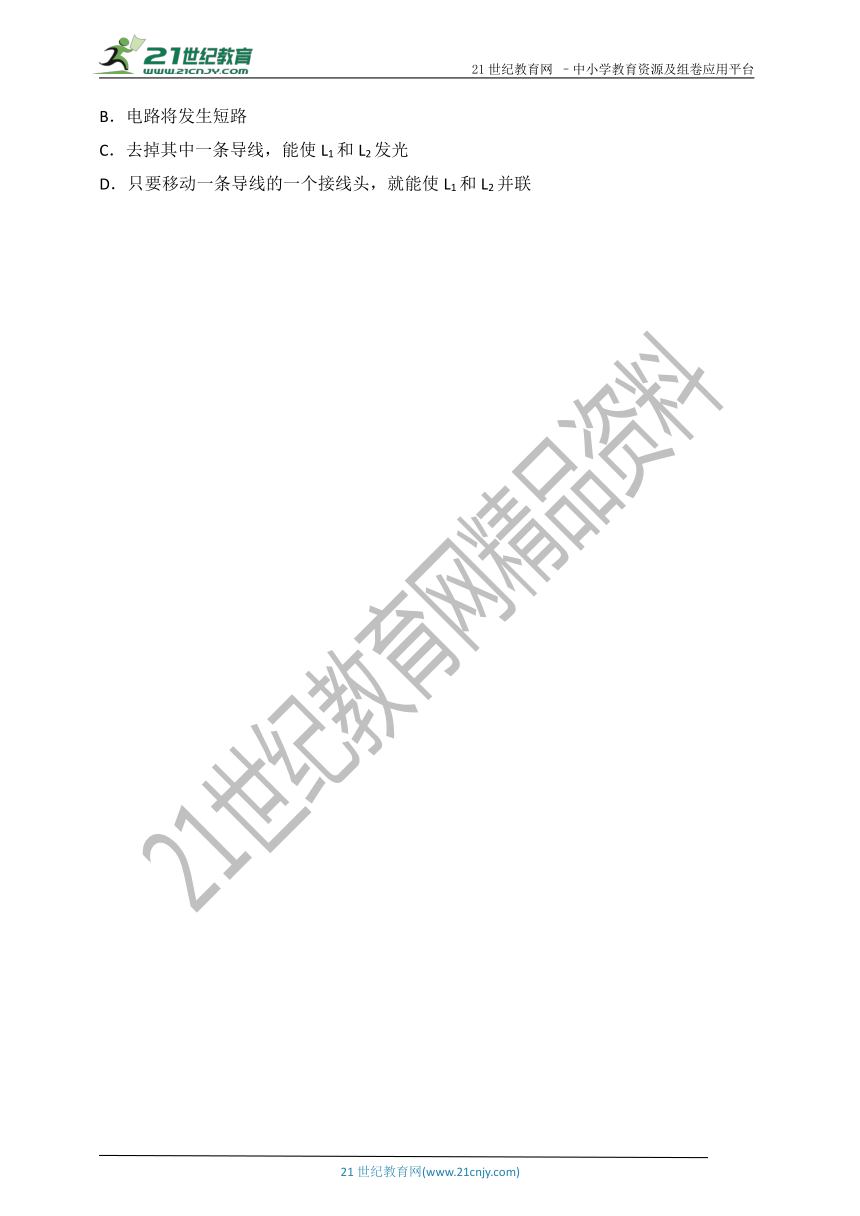

B．电路将发生短路
C．去掉其中一条导线，能使L1和L2发光
D．只要移动一条导线的一个接线头，就能使L1和L2并联
　
15.2电流电路
　
一．选择题（共16小题）
1．（2016秋 平顶山期末）两个相同的验电器A、B，A不带电荷，B带正电荷，用金属棒把A和B连接起来后如图所示，则（　　）
A．正电荷由A向B移动，A带上正电荷
B．正电荷由B向A移动，A带上正电荷
C．负电荷由A向B移动，A带上负电荷
D．负电荷由A向B移动，A带上正电荷
【解答】解：当金属棒把验电器A、B两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子，由于验电器A不带电，根据异种电荷相互吸引可知，B带正电，则金属电子从A向B移动，A失去电子带上正电。
故选：D。
　
2．（2017秋 彭水县期中）关于电流的形成，下列说法中正确的是（　　）
A．电荷的运动形成电流
B．电子的定向移动不能形成电流
C．只有正电荷的定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
【解答】解：电荷的定向移动形成电流，形成电流的可以是正电荷也可以是负电荷。故答案为D。
　
3．（2018 漳州模拟）如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是（　　）
A．闪电发生时，创造了电荷
B．闪电发生时，云层失去了原子核
C．闪电发生前避雷针也带正电
D．图中的电流方向是从云层到避雷针
【解答】解：A、闪电发生时，是电子发生转移，不是创造电荷；故A错误；
B、闪电发生时，云层失去了电子而带正电；故B错误；
C、闪电发生前避雷针不带电；故C错误；
D、闪电发生时，由于云层带正电，则避雷针的电子会向云层发射，自由电子的定向移动方向与电流方向相反；故电流方向为从云层到避雷针；故D正确；
故选：D。
　
4．（2017秋 渭滨区校级期末）甲、乙两金属球，甲不带电，乙带正电荷，用导线将甲、乙连接起来时，下面说法中正确的是（　　）
A．电流方向从乙到甲，自由电子运动方向从乙到甲
B．电流方向从乙到甲，自由电子运动方向从甲到乙
C．电流方向从甲到乙，自由电子运动方向从甲到乙
D．电流方向从甲到乙，自由电子运动方向从乙到甲
【解答】解：甲、乙两金属球，甲不带电，乙带正电荷，用导线将甲、乙两金属球连接起来时，甲金属球上的电子经导线转移到乙，因电流方向跟自由电子的移动方向相反，所以电流方向是从乙到甲。
故选：B。
　
5．（2018 北京）下列用电器中，利用电流热效应工作的是（　　）
A．电暖气 B．计算器 C．电视机 D．笔记本电脑
【解答】解：
A、电暖气工作时将电能转化为内能，利用了电流的热效应，故A符合题意；
B、计算器工作时主要把电能转化为光能与声能，不是利用电流热效应工作的，故B不符合题意；
C、电视机工作时主要把电能转化为光能与声能，不是利用电流热效应工作的，故C不符合题意；
D、笔记本电脑工作时主要把电能转化为光能与声能，不是利用电流热效应工作的，故D不符合题意。
故选：A。
　
6．（2018 松江区一模）家用电视机正常工作时，通过的电流约为（　　）
A．0.05安 B．0.5安 C．5安 D．50安
【解答】解：家庭电路的电压U=220V，电视机的功率约为P=120W，
由P=UI可得，电视机正常工作时的电流约为：
I==≈0.55A，接近于0.5A。
故选：B。
　
7．（2018 徐汇区一模）家用电器中微波炉正常工作时的电流最接近于（　　）
A．0.02安 B．0.2安 C．2安 D．20安
【解答】解：微波炉的功率在500﹣1000W，正常工作时的电流在I==≈2.27A，与C最接近。
故选：C。
　
8．（2018 岳阳二模）2018年4月，绿色环保的电动共享汽车驶入岳阳。有关其中的物理知识说法正确的是（　　）
A．手机扫描取车，是通过超声波传递信息的
B．以行驶的汽车为参照物，坐车内的人是运动的
C．汽车蓄电池充电时，蓄电池相当于电源
D．汽车在行驶过程中，将电能转化机械能
【解答】解：
A、装在电动共享汽车上的GPS定位系统通过电磁波把信息传递给用户手机，故A错误；
B、坐车内的人与行驶的汽车没有位置变化，以行驶的汽车为参照物，坐车内的人是静止的，故B错误；
C、给汽车蓄电池充电时，蓄电池消耗了电能，转化为化学能，以蓄电池相当于用电器，故C错误；
D、电动汽车在行驶过程中，消耗电能，获得机械能，因此，是将电能转化为机械能，故D正确。
故选：D。
　
9．（2018 威海模拟）关于电流和电源，下列说法中正确的是（　　）
A．电路中只要有电源，就一定产生电流
B．电路中电荷只要运动就能产生电流
C．电流的方向跟电荷定向移动的方向相反
D．在电源外部，电流的方向是从电源的正极经过用电器流入流向负极
【解答】解：A、电路中有电源，如果电路不是通路，就只有电压没有电流，故A选项错误；
B、电荷的定向移动才会形成电流，并非运动就能产生电流，故B选项错误；
C、规定正电荷定向移动的方向为电流的方向，金属导体中，电流方向与自由电子定向移动的方向相反，故C选项错误；
D、在电源外部，电流的方向是从电源的正极经过用电器流入流向负极，故D选项正确。
故选：D。
　
10．（2018 平邑县三模）下列有关“电”的说法正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．电灯中有电流，它的两端一定有电压
C．电路两端有电压就一定有电流
D．运动的电荷一定形成电流
【解答】解：A、摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B、电路中有电流的条件是：电路两端有电压且电路闭合，电路中有电流则一定有电压，说法正确，故B正确；
C、电路中有电压且电路闭合，电路中才会有电流，电路中有电压电路不是通路则没有电流，故C错误；
D、只有电荷发生定向移动才形成电流，运动的电荷不一定形成电流，故D错误；
故选：B。
　
11．（2017秋 宁德期末）在日常生活中，人们常说：开灯”、“关灯”指的是（　　）
A．“开灯”是指闭合开关，“关灯”是指断开开关
B．“开灯”是指断开开关，“关灯”是指闭合开关
C．“开灯”和“关灯”都是指闭合开关
D．“开灯”和“关灯”都是指断开开关
【解答】解：
人们常说的“开灯”是指闭合开关，接通电路，是通路；“关灯”是指断开开关，断开电路，是断路；
故A正确，BCD错误。
故选：A。
　
12．（2018 市中区二模）如图所示是小明所画手电筒的电路图，其中正确的是（　　）
A． B．
C． D．
【解答】解：
在手电筒中，按钮或金属滑键都属于开关，电池、开关、灯泡串联在一起，构成一个简单的电路。
A图中缺少电池，B图中缺少灯泡，D图中开关闭合后发生电源短路，故只有C图是正确的。
故选：C。
　
13．（2018 潍坊一模）一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
【解答】解：开关S1和S2都闭合时，电路发生局部短路，即电铃短路，电流不再通过电铃；故灯泡亮，但电铃不响。
故选：A。
　
14．（2018 绥化一模）如图所示，将一节干电池和两只均标有“1.5V 0.5W”的小灯泡接入电路。当开关S1闭合、S2断开时，两只灯泡均能发光。若将开关S1、S2均闭合，则（　　）
A．只有灯泡L1熄灭 B．两只灯泡均熄灭
C．灯泡L2熄灭，L1更明亮 D．L1、L2均更明亮
【解答】解：一节干电池的电压为1.5V，两个灯泡的规格均为“1.5V、0.5W”，则每个灯泡的额定电压等于电源电压；
由图可知，当开关S1闭合、S2断开时，L1、L2串联，此时两只灯泡均能发光；由串联电路的电压特点可知，每个小灯泡的电压均小于1.5V；
若将开关S1、S2均闭合，则灯泡L2被短路而熄灭，此时电路中只有灯泡L1，L1两端电压增大为1.5V，L1的实际功率增大，所以L1更明亮，故C正确，ABD错误。
故选：C。
　
15．（2018 海淀区二模）下图所示的四个电路中，开关S闭合后，电源被短路的是（　　）
A． B． C． D．
【解答】解：A、开关接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
B、开关也是接在并联电路的干路上，闭合开关S后，灯亮，不会造成电源短路，则不符合题意；
C、两灯与开关并联在电源的两极之间，闭合后会造成电源两端被开关的闭合直接连接在一起，发生电源短路现象，符合题意；
D、开关与一灯并联，闭合开关后，相当于灯的两端的接线柱上用导线连通，所以这一只灯泡被短路，而另一只灯正常发光，没有造成电源短路，不符合题意；
故选：C。
　
16．（2018 潍坊一模）如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（　　）
A．灯不亮，铃不响 B．灯亮，铃响
C．灯不亮，铃响 D．灯亮，铃不响
【解答】解：由图可知，当开关S1和S2都闭合时，电铃被导线短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮、铃不响。
故选：D。
　
二．多选题（共4小题）
17．（2018 北京）下列说法中正确的是（　　）
A．同种电荷相互排斥
B．光是电磁波
C．电荷的移动形成电流
D．负电荷定向移动的方向就是电流的方向
【解答】解：A、同种电荷相互排斥，异种电荷相互吸引，故A正确；
B、光是电磁波，可以在真空中传播，故B正确；
C、电流是由电荷定向移动形成的，故C错误；
D、把正电荷定向移动的方向规定为电流的方向，故D错误。
故选：AB。
　
18．（2018 市中区一模）如图所示是一种家用挂烫机，接通电源后水槽中的水被加热，形成的水蒸气通过弯曲导气管从喷头喷出，快速除去服装上的褶皱，使用方便。下列关于挂烫机的说法中正确的是（　　）
A．上面的衣架处于静止状态，它受到的是平衡力
B．它的电源线使用三脚插头，是为了用电更安全
C．用时手远离喷头的出气，防止汽化放热烫伤
D．接通电源后里面水被加热，利用电流热效应
【解答】解：
A、衣架处于静止状态，静止状态是一种平衡状态，所以它受到的是平衡力，故A正确；
B、有金属外壳的用电器，其外壳要接地，所以它的电源线带有三脚插头，是为了安全用电，故B正确；
C、高温的水蒸气液化时会放出大量的热，有可能将人烫伤，而不是汽化放热，故C错误；
D、挂烫机消耗的电能主要转化为水槽内部水的内能，故D正确。
故选：ABD。
　
19．（2017秋 工业园区期末）在下列电路元件符号中，所表示电路元件不属于用电器的是（　　）
A． B． C． D．
【解答】解：A、此符号代表灯泡，工作过程中将电能转化为光能，属于用电器。故A不符合题意；
B、此符号代表电流表，测量电路电流的大小，不属于用电器。故B符合题意；
C、此符号代表电动机，工作过程中将电能转化为机械能，属于用电器。故C不符合题意；
D、此符号代表电压表，测量用电器两端电压高低，不属于用电器。故D符合题意。
故选：BD。
　
20．（2017秋 历城区期末）在如图所示的电路中，当S闭合后，下列说法正确的是（　　）
A．L1和L2都能发光
B．电路将发生短路
C．去掉其中一条导线，能使L1和L2发光
D．只要移动一条导线的一个接线头，就能使L1和L2并联
　
