九年级物理19.1家庭电路同步练习及答案

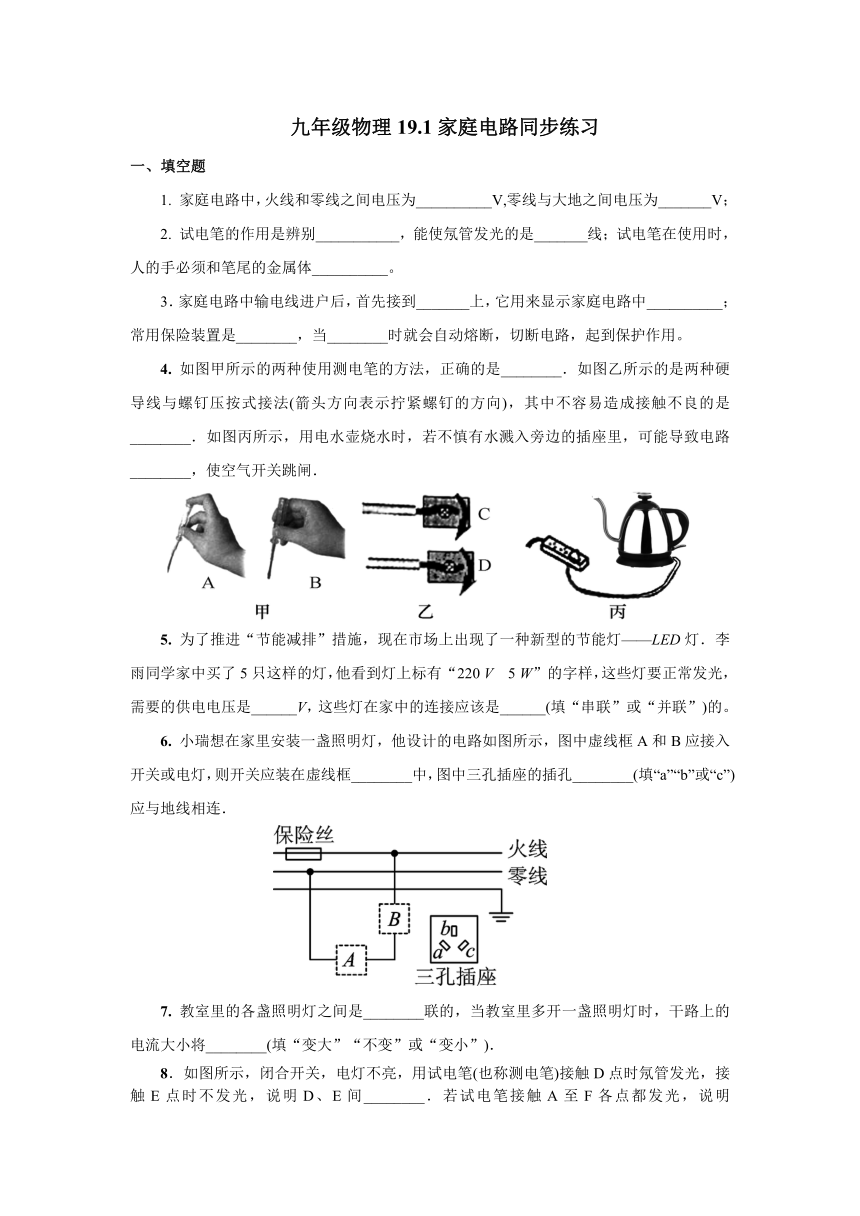

九年级物理19.1家庭电路同步练习
一、填空题
1. 家庭电路中，火线和零线之间电压为__________V,零线与大地之间电压为_______V；
2. 试电笔的作用是辨别___________，能使氖管发光的是_______线；试电笔在使用时，人的手必须和笔尾的金属体__________。
3．家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用。
4. 如图甲所示的两种使用测电笔的方法，正确的是________．如图乙所示的是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是________．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
5. 为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯——LED灯．李雨同学家中买了5只这样的灯，他看到灯上标有“220 V　5 W”的字样，这些灯要正常发光，需要的供电电压是______V，这些灯在家中的连接应该是______(填“串联”或“并联”)的。
6. 小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框________中，图中三孔插座的插孔________(填“a”“b”或“c”)应与地线相连．


7. 教室里的各盏照明灯之间是________联的，当教室里多开一盏照明灯时，干路上的电流大小将________(填“变大”“不变”或“变小”)．

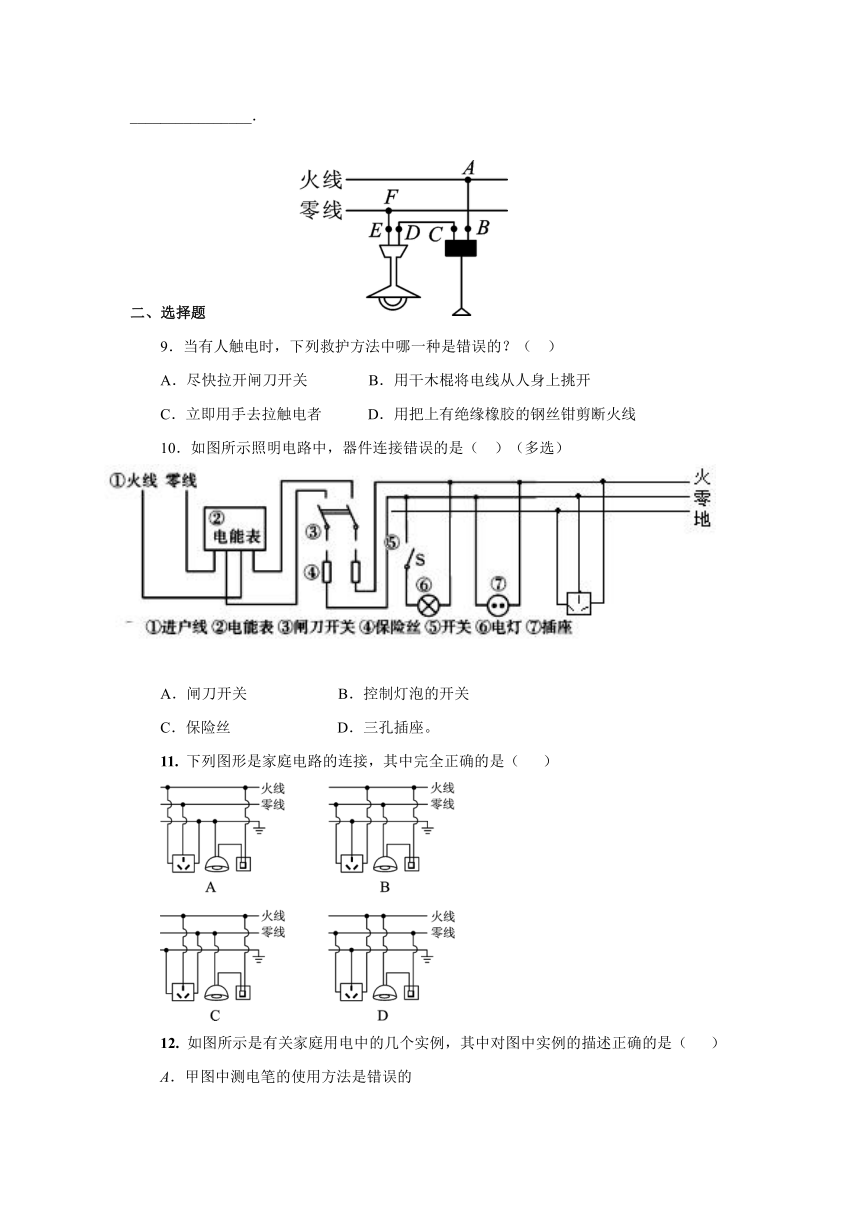

8．如图所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，说明D、E间________．若试电笔接触A至F各点都发光，说明________________．
二、选择题
9．当有人触电时，下列救护方法中哪一种是错误的？（ ）
A．尽快拉开闸刀开关 B．用干木棍将电线从人身上挑开
C．立即用手去拉触电者 D．用把上有绝缘橡胶的钢丝钳剪断火线
10．如图所示照明电路中，器件连接错误的是（ ）（多选）
A．闸刀开关 B．控制灯泡的开关
C．保险丝 D．三孔插座。
11. 下列图形是家庭电路的连接，其中完全正确的是（ ）
12. 如图所示是有关家庭用电中的几个实例，其中对图中实例的描述正确的是（ ）
A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的
D．丁图中用湿手接触台灯的做法是正确的
13. 如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（ ）

A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
14. 有关下列图片，说法正确的是（ ）
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝(俗称保险丝)烧断后也可以用细铜丝取代保险丝
D．高压警示牌提醒我们安全电压为220 V
三、作图题
15. 如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入电路．
九年级物理19.1家庭电路同步练习答案
一、填空题
1. 220 220
2. 零线和火线 火线 接触
3. 电能表 消耗电能多少 保险丝 电流过大时
4. A C 短路
5. 220 并联
6. B b
7. 并联 变大
8. 断路 进户零线断路
二、选择题
9
10
11
12
13
14
C
BD
B
A
B
B
三、作图题
15.
