第11节 简单的逻辑电路 25张PPT

课件25张PPT。第二章 第11节 简单的逻辑电路数码摄影机 数码相机条形码遥控器和数字电视机 跳跃式变化的，只有两种状态，高电势高电势和低电势可以分别用数字“１”和“０”来表示。变化则是连续的处理数字信号的电路叫做逻辑电路（数字电路）

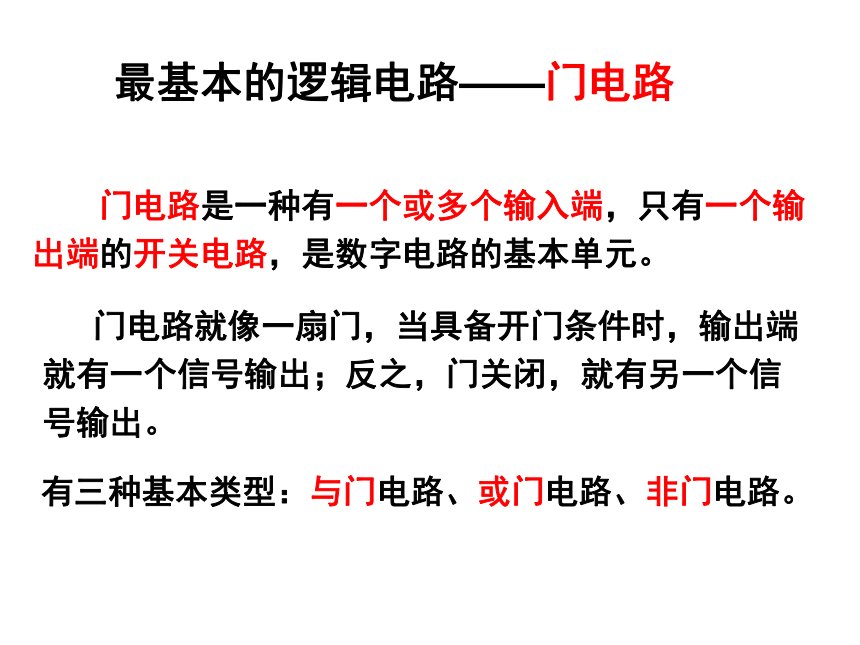

ut0最基本的逻辑电路——门电路

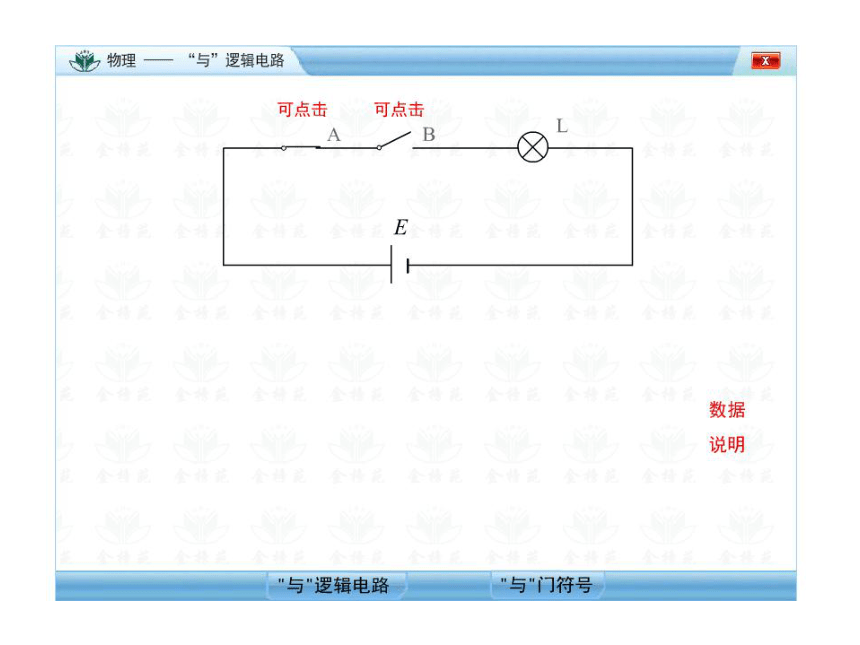

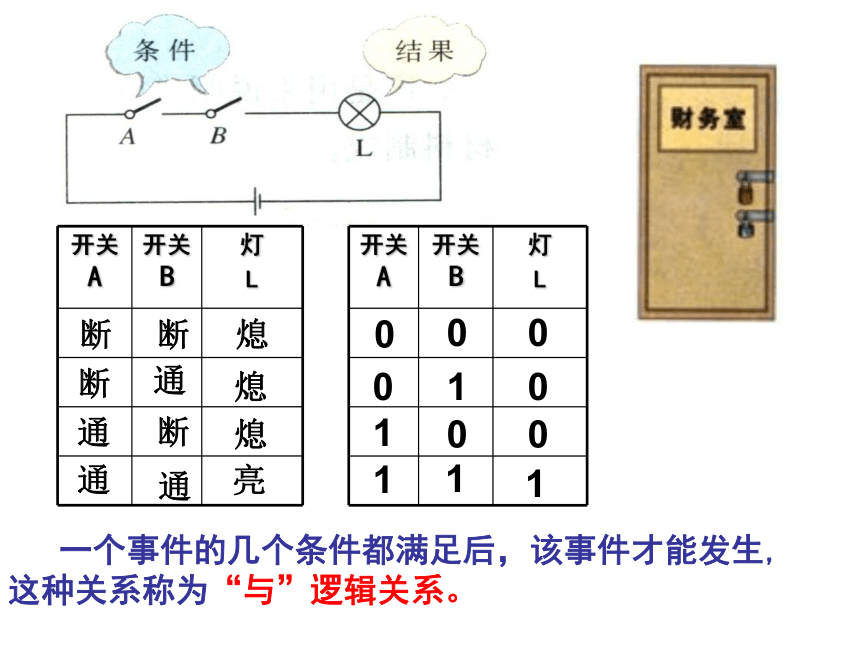

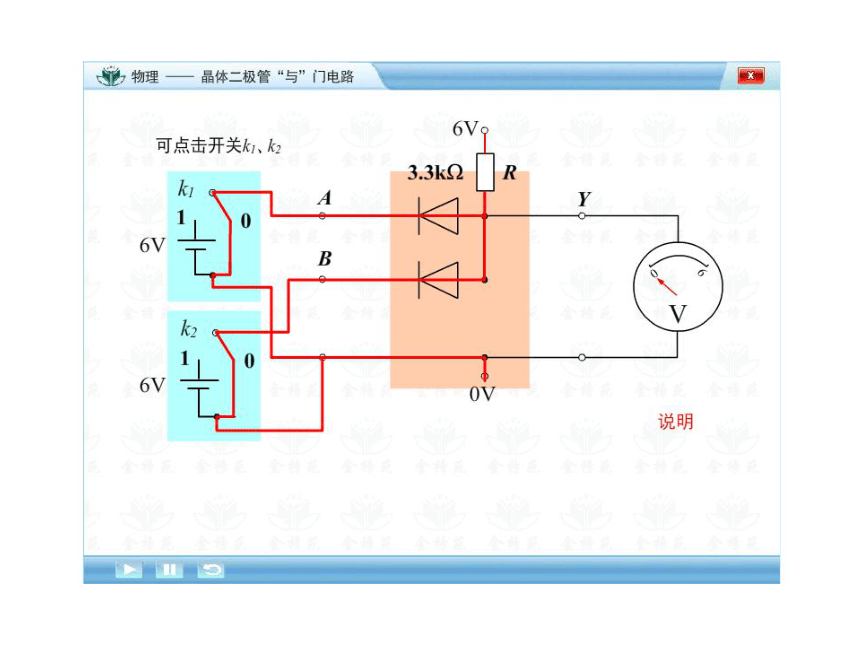

　　门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。有三种基本类型：与门电路、或门电路、非门电路。 门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。　 一个事件的几个条件都满足后，该事件才能发生,这种关系称为“与”逻辑关系。断断断断熄熄熄通通通通亮111000010001全高出高,见低出低

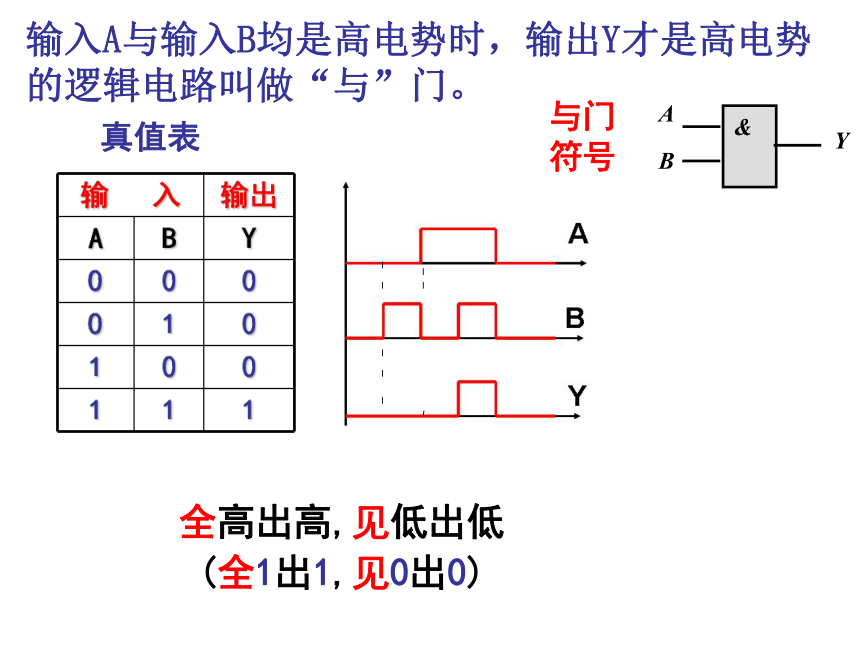

(全1出1,见0出0)真值表输入A与输入B均是高电势时，输出Y才是高电势 的逻辑电路叫做“与”门。　几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。断断断断通通通通亮亮亮熄全低出低,见高出高
(全0出0,见1出1)输入A与输入B中任一个或者两个都是高电势，输出Y就为高电势的逻辑电路叫做“或”门。真值表　 输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系断亮通熄见高出低,见低出高
(见1出0,见0出1)输入A为高电势时输出Z为低电势，输入A为低电势时输出Y为高电势的逻辑电路叫做“非”门。真值表逻辑关系 真值表 与门 或门 非门 符号 集成电路六个“非”门集成电路的外引线四个2输入“与”门集成电路的外引线练习
下面是逻辑电路图及其真值表，此逻辑电路为_________门电路，在真值表中X处的逻辑值为_________。
或1如图所示，用1表示有信号输入，用0表示无信号输入，用1表示有信号输出，用0表示无信号输出，则当A、B、C的输入分别为0、1、0时，在输出端Y的结果是 (　　)A．0　　　 B．1 C．0或1 D．无法确定[思路点拨]　解答本题时可按以下思路分析：B如图所示为两个“非”门电路和一个“或”门电路组成的复合门电路，请将该门电路的真值表填写完整。000001111111下表是某逻辑电路的真值表，该电路是(　　)D逻辑关系 真值表 与门 或门 非门 符号 课后作业自主学习与能力测评的随堂基础巩固与课时跟踪训练剩下的题目
