第13章《了解电路》复习测试题

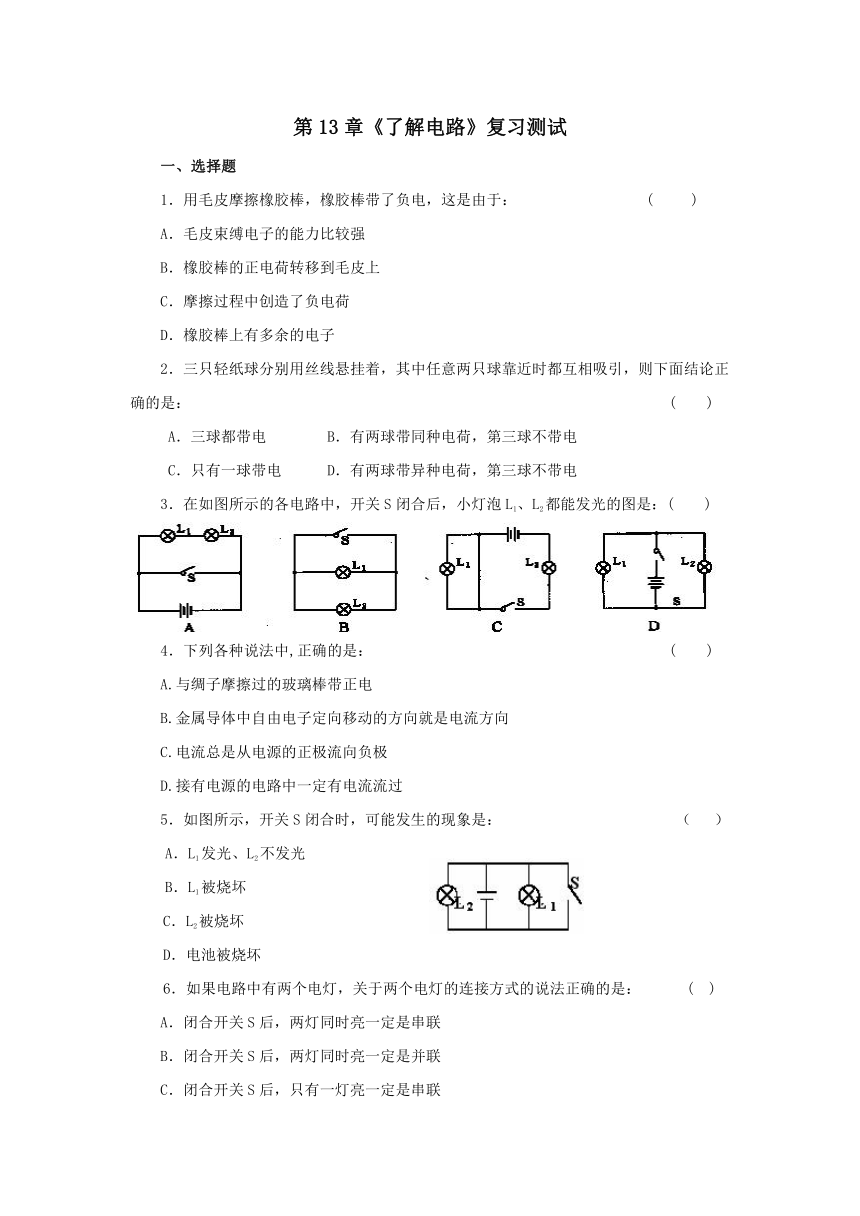

第13章《了解电路》复习测试
一、选择题
1．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于： ( )
A．毛皮束缚电子的能力比较强
B．橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷
D．橡胶棒上有多余的电子
2．三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是： ( )
A．三球都带电 B．有两球带同种电荷，第三球不带电
C．只有一球带电 D．有两球带异种电荷，第三球不带电
3．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的图是：( )
4．下列各种说法中,正确的是： ( )
A.与绸子摩擦过的玻璃棒带正电
B.金属导体中自由电子定向移动的方向就是电流方向
C.电流总是从电源的正极流向负极
D.接有电源的电路中一定有电流流过
5．如图所示，开关S闭合时，可能发生的现象是： （ ）
A．L1发光、L2不发光
B．L1被烧坏
C．L2被烧坏
D．电池被烧坏
6．如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是： ( )
A．闭合开关S后，两灯同时亮一定是串联
B．闭合开关S后，两灯同时亮一定是并联
C．闭合开关S后，只有一灯亮一定是串联
D．闭合开关S后，只有一灯亮一定是并联

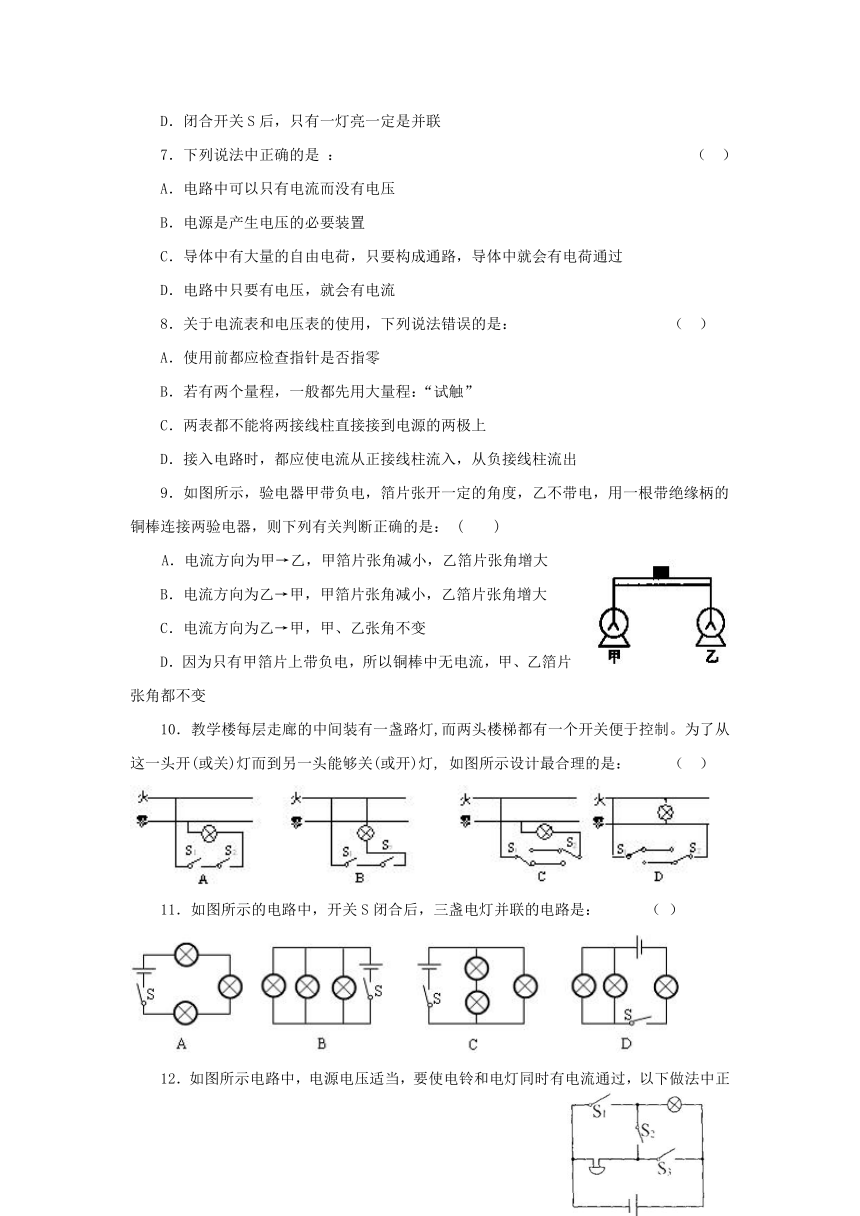

7．下列说法中正确的是 ： （ ）
A．电路中可以只有电流而没有电压
B．电源是产生电压的必要装置
C．导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过
D．电路中只要有电压，就会有电流
8．关于电流表和电压表的使用，下列说法错误的是： （ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程：“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
9．如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是： ( )
A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大
B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大
C．电流方向为乙→甲，甲、乙张角不变
D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变
10．教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制。为了从这一头开(或关)灯而到另一头能够关(或开)灯, 如图所示设计最合理的是： （ ）
11．如图所示的电路中，开关S闭合后，三盏电灯并联的电路是： （ ）
12．如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是： （ ）
A．断开Sl，闭合S2、S3；
B．断开S3，闭合S1、S2
C．闭合Sl，断开S2、S3；
D．闭合S2，断开S1、S3

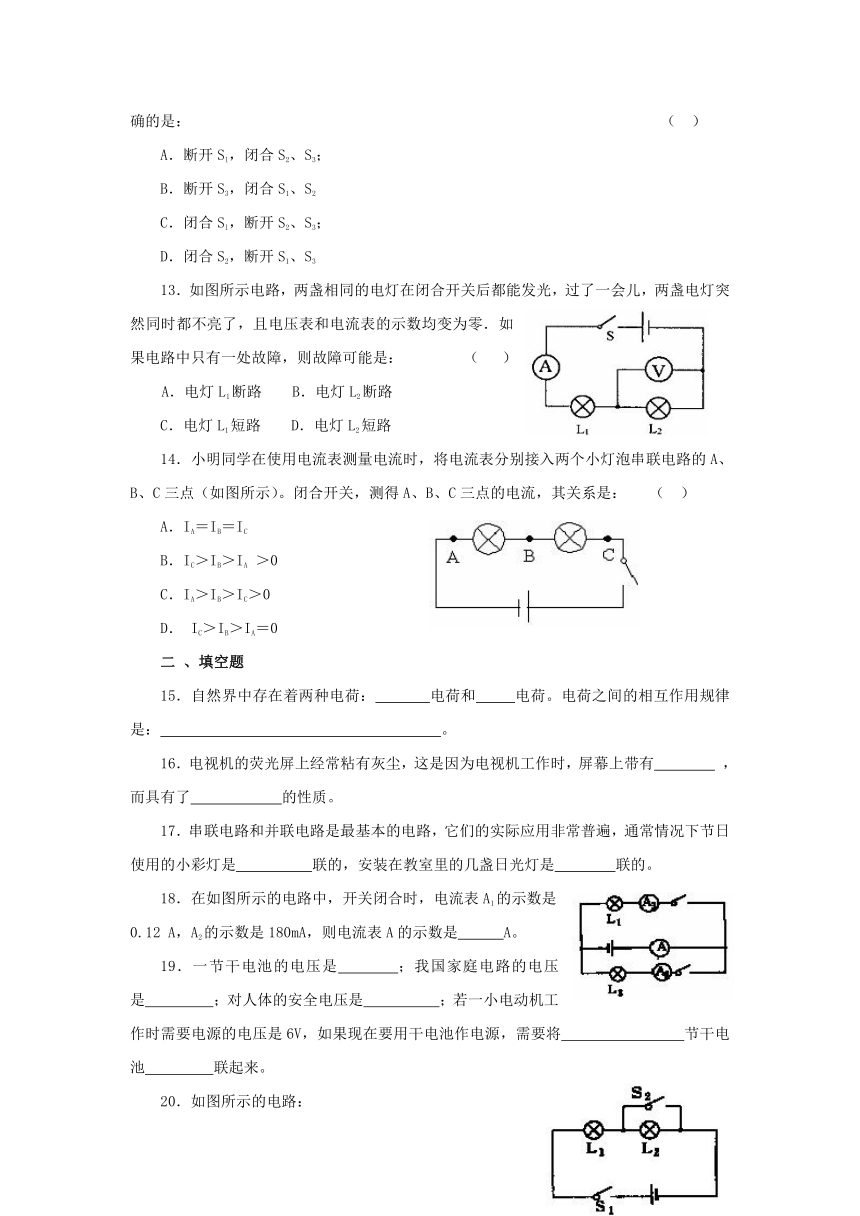

13．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是： （ ）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
14．小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流，其关系是： （ ）
A．IA＝IB＝IC
B．IC＞IB＞IA ＞0
C．IA＞IB＞IC＞0　　
D． IC＞IB＞IA＝0
二 、填空题
15．自然界中存在着两种电荷： 电荷和 电荷。电荷之间的相互作用规律是： 。
16．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有 ，而具有了 的性质。
17．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，通常情况下节日使用的小彩灯是 联的，安装在教室里的几盏日光灯是 联的。
18．在如图所示的电路中，开关闭合时，电流表A1的示数是0.12 A，A2的示数是180mA，则电流表A的示数是 A。
19．一节干电池的电压是 ；我国家庭电路的电压是 ；对人体的安全电压是 ；若一小电动机工作时需要电源的电压是6V，如果现在要用干电池作电源，需要将 节干电池 联起来。
20．如图所示的电路：
(1) 当开关Sl闭合，S2断开时，电灯 会亮；电流的方向是由 极流出，流过 ，最后到达电源的 极。
(2) 当Sl和S2都闭合时，电灯 会亮，电灯 不亮，原因是 。
21．如图甲所示，当闭合开关后，电流表的示数将 (填“不变” 、“增大”或“减 小”)； 如图乙所示，当闭合开关后，电流表的示数将 (填“不变”、“增大”或“减小”)，这是因为 。
22．小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
(1) 电路中其中的一个灯泡被短路了，对吗 。因为，如果是其中的一个灯泡被短路了，则 ，所以肯定 (“是”或“不是”)其中的一个灯泡被短路。
(2) 电路中其中的一个灯泡灯丝断了，即开路了，对吗 ，因为其中的一灯泡开路，则 ，所以断定 (填“是”或“不是”)其中的一个灯泡开路了。
23．灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法 ，(填“正确”或“不正确”)理由是 。
三、实验与作图题
24．根据如图所示的实物电路图，在右方方框中画出与之对应的电路图．
25．在右边的方框内画出如图所示的电路图。
26．在如图所示的○内填上适当的电表符号，使之成为一个正确的电路，且闭合开关S后，两灯均能发光．
27．小明在实验室探究“串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现L1、L2都不亮，检查电路连接无误后判断是一个灯泡坏了，于是他想了一个办法，就是用一根导线检查电路的故障．方法是用导线分别连接a、b接线柱和b、c接线柱，观察每次连接时电灯的发光情况，从而判断故障。
(1)用导线连接a、b时， 灯亮，说明 灯开路。
(2)再用导线连接b、c时， 灯亮，说明 灯是开路。
28．用笔画线表示导线，将如图甲所示中的电路连线完成。要求：灯泡L1与L2并联；用电流表测L1中的电流。闭合开关后，电流表的指针如图乙所示，则通过L1的电流为 A。
故障序号 电路故障 电压表示数/V 电流表示数/A
1 L2断路 6
2 L1短路 0.4
3
29．如图所示的的电路，电源电压6V， L1、L2是相同的两个电灯，当开关S闭合后，两灯均正常发光。在某时刻，电路出现故障。电流表和电压表的示数出现异常。造成该现象的电路故障有多种可能，如下表中1、2所列故障。请分析写出可能出现的第三种由电灯引起的故障（其中一盏灯完好），并填上与1、2、3对应的电流表和电压表的大约示数。
30．张峰有一个标准的电压表，它有0～3V和0～15V两个量程。用它测量由两节旧干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的。
(1)他出现错误的原因是 。
(2) 实际电压应是 。
31．如图所示，开关闭合时，V表的读数是3V，V1表的读数是2V，则：
L l 两端的电压是 V，
L 2两端的电压是 V
32．在“用电流表测电流”的实验中，小红同学连接的电路如图所示。
(1) 闭合开关，观察灯泡L1、L2的发光情况是 ；两电表Al、A2的指针偏转情况是 。
(2)请你在原图上适当改动导线的连接，使电流表Al、A2分别测量 L1、L2支路的电流。(要求：在需改动的导线上打“x”，用笔将改动后的导线画出来，导线不能交叉，改动尽可能少)．
了解电路答案
一、单一选择题（每小题3分，共计42分）
1 2 3 4 5 6 7 8 9 10 11 12 13 14
D D D A D D B C B C B D A A
二 、填空题（每空1分，共计31分）
15．正，负，；同种电荷互相排斥，异种电荷相互吸引；
16．电（或电荷、静电），吸引粉尘类微小物体；
17．串 ， 并；
18．0.3;
19．1.5V ， 220V ， 不高于36v ， 4 ， 并 ；
20．（1）L1 L2 ， 正， L1 L2，， 负 ， （2）L1 ， L2 ， L2被短路；
21．变大，变大， 电压不变，电路中并联上一条电流的支路，电路中的总电阻变小；
22．（1）不对， 另一个灯泡一定亮 ， 不是，
（2）对， 断路，另一个灯泡也不亮 ， 是；
23．不正确 ， 第二次测量时电压表的正负接线柱接反了；
三、实验与作图题（每空1分，每图2分，共计27分）
24、25、26、．略；
27．（1） L2 ， L1 ， （2）L1 ， L2 ；
28．图略，0.42；
29．L2断路，6 ， 0 ， L1短路 6 ， 0.4A， 或 L2 短路 0 0.4；
30．线路接入电表是0～3v的量程,而他读数却读了0～15v的刻度；所以错了； 正确的读数应该是2V。
31．2V，1V；
32．(1) L1不发光，L2发光；A1指针不动，A2指针偏转；(2)略。
