九年级物理19.2家庭电路电流过大的原因同步练习及答案

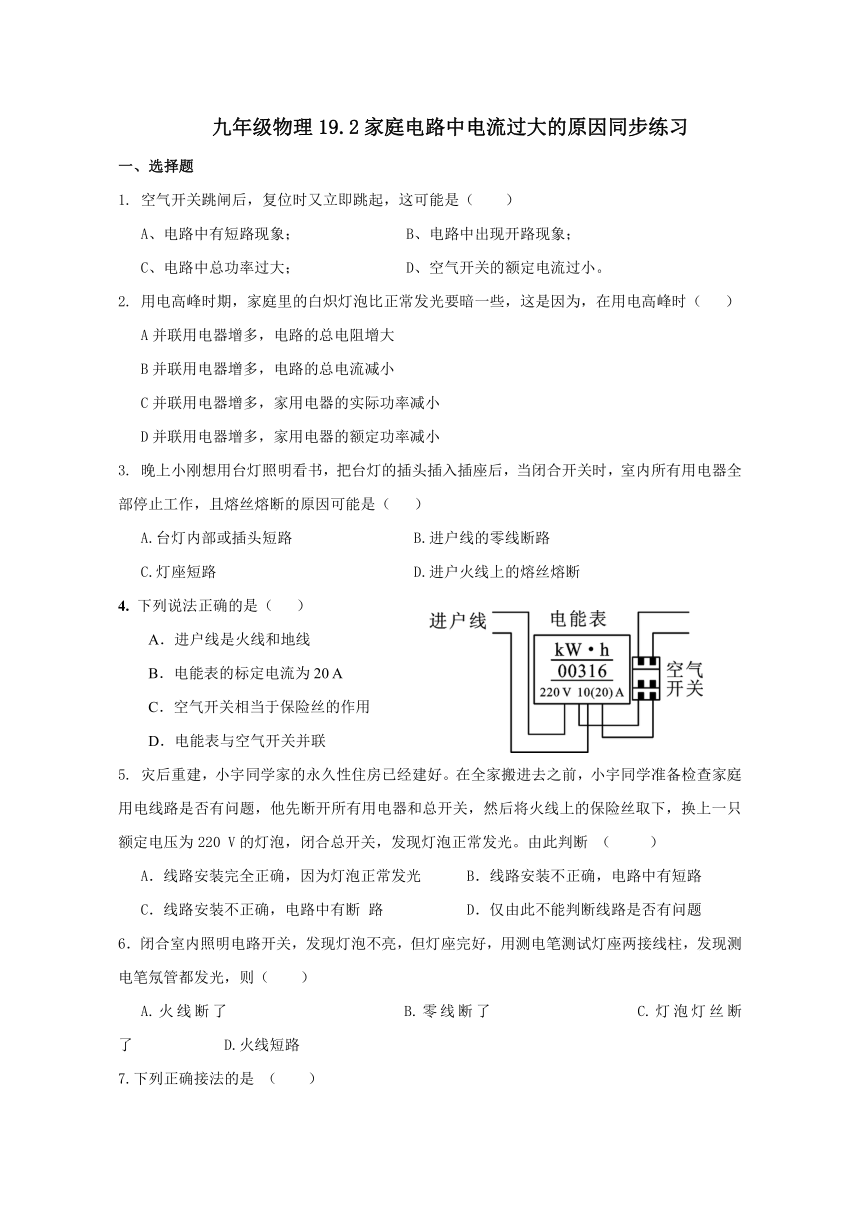

九年级物理19.2家庭电路中电流过大的原因同步练习
一、选择题
1. 空气开关跳闸后，复位时又立即跳起，这可能是（ ）
A、电路中有短路现象； B、电路中出现开路现象；
C、电路中总功率过大； D、空气开关的额定电流过小。
2. 用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些，这是因为，在用电高峰时（ ）
A并联用电器增多，电路的总电阻增大
B并联用电器增多，电路的总电流减小
C并联用电器增多，家用电器的实际功率减小
D并联用电器增多，家用电器的额定功率减小
3. 晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是（ ）
A.台灯内部或插头短路　 B.进户线的零线断路
C.灯座短路　　　 D.进户火线上的熔丝熔断
4. 下列说法正确的是（ ）
A．进户线是火线和地线
B．电能表的标定电流为20 A
C．空气开关相当于保险丝的作用
D．电能表与空气开关并联
5. 灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查家庭用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断 （ ）
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断 路 D．仅由此不能判断线路是否有问题
6．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，则（ ）
A.火线断了???????? B.零线断了???? C.灯泡灯丝断了? D.火线短路
7.下列正确接法的是 （ ）
A.开关.电灯.插座都是串联 B.开关与电灯串联再与插座并联
C.保险丝接在零线上 D.开关接在零线上
8. 关于家庭用电，下列说法正确的是（ ）
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
9. 家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（ ）
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
10. 小王家的空气开关发生了跳闸，则一定是电路中（ ）
A．发生了短路 B．用电器总功率过大
C．电压大于220 V D．总电流过大

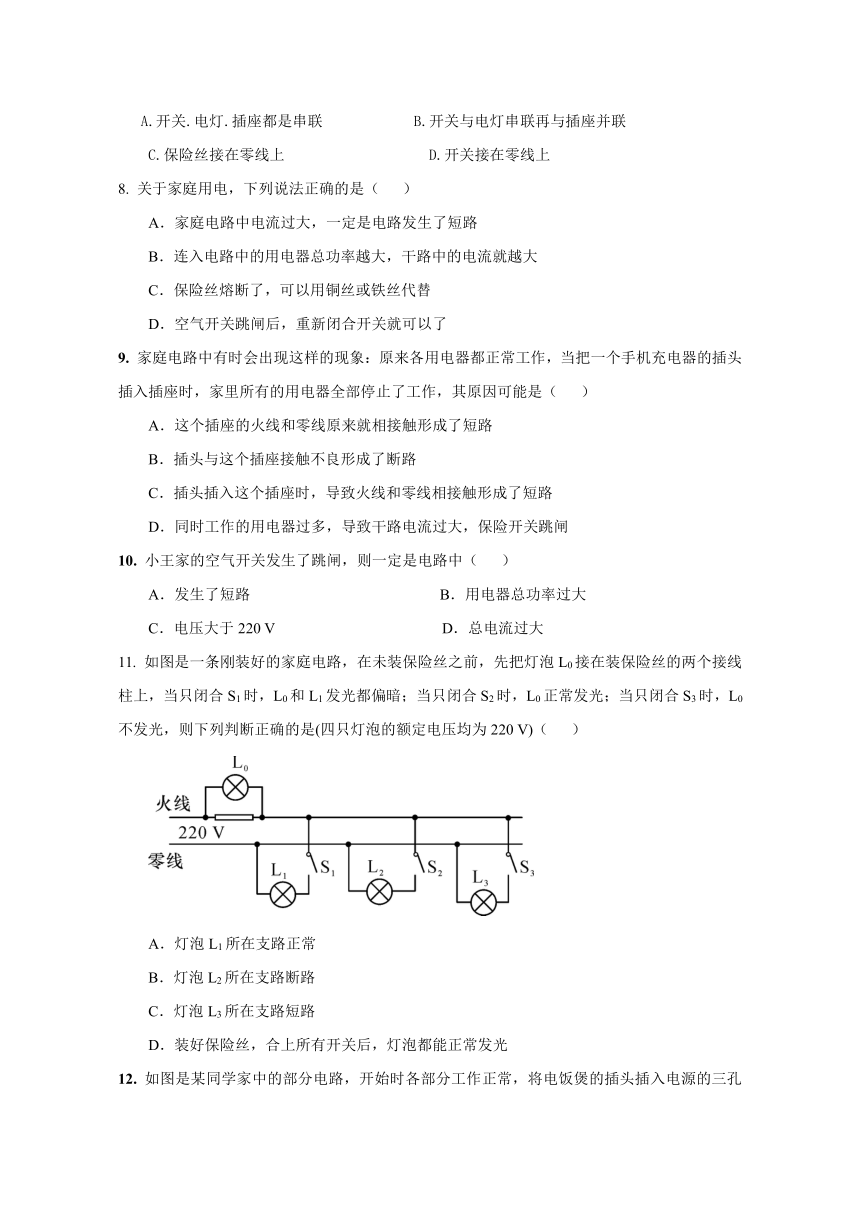

11. 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是(四只灯泡的额定电压均为220 V)（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光

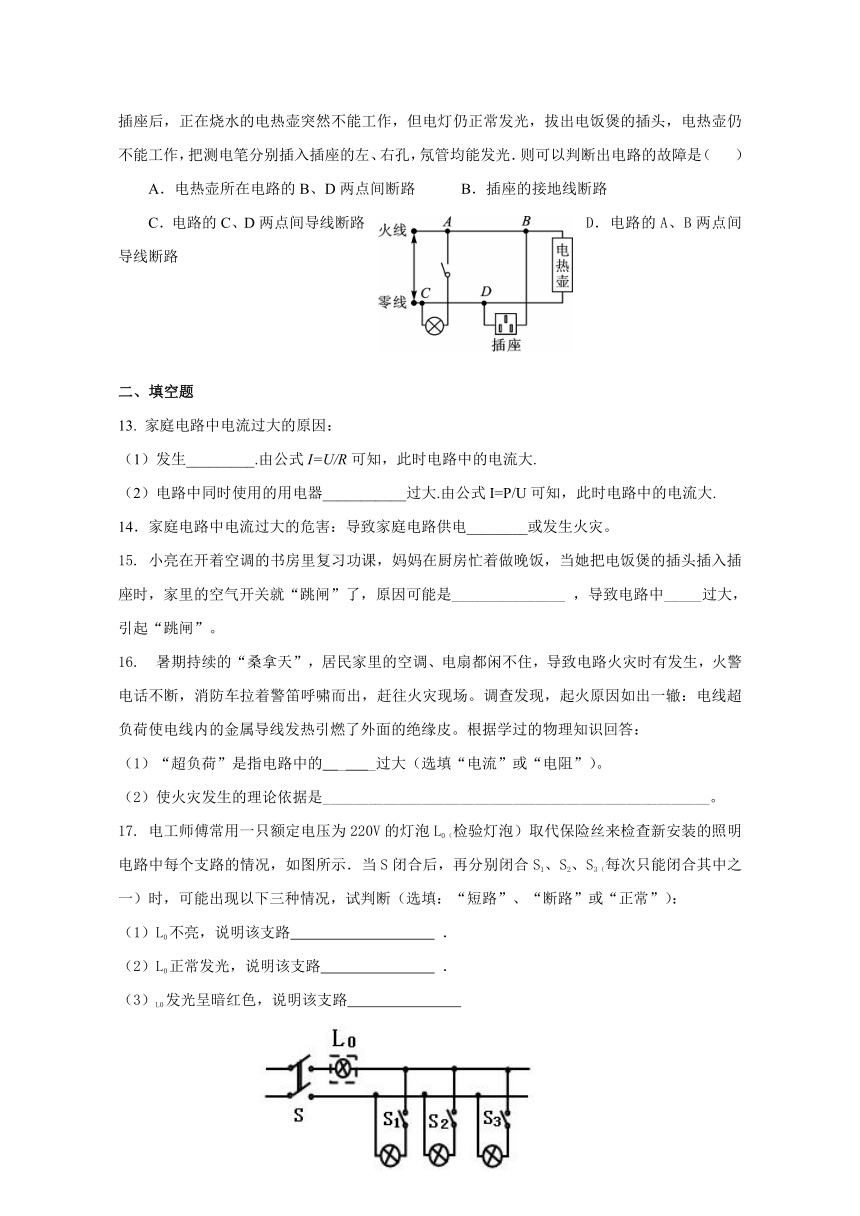

12. 如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路 B．插座的接地线断路
C．电路的C、D两点间导线断路 D．电路的A、B两点间导线断路
二、填空题
13. 家庭电路中电流过大的原因：
（1）发生_________.由公式I=U/R可知，此时电路中的电流大.
（2）电路中同时使用的用电器___________过大.由公式I=P/U可知，此时电路中的电流大.
14．家庭电路中电流过大的危害：导致家庭电路供电________或发生火灾。
15. 小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是_______________ ，导致电路中_____过大，引起“跳闸”。
16. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：
（1）“超负荷”是指电路中的 _ _过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是___________________________________________________。
17. 电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 ．
（2）L0正常发光，说明该支路 ．
（3）L0发光呈暗红色，说明该支路
18. 小明家的电子式电能表上标有“3200imp/(kW·h)” ．当他家只开某个用电器时，发现在10min内电能表指示灯闪烁了32次，该用电器的功率为　　 W。若该用电器每天少开1h，则30天可节约电能　　 kW·h．
三、作图题
19. 甲图是常用插线板，乙图是其内部结构，按照安全用电原则将乙图的插座连入电路。
20. 如图所示的家庭电路，要求将开关、灯泡和带保险丝的三孔插座正确连入电路中．
四、计算题
21. 实验室有一只“220伏、1200瓦”的电炉，通过配电板接在220伏电源上，
求：（1）该电炉的正常工作电流为多大？
（2）如果它连续工作5小时产生多少热量？
（3）配电板上应安装怎样规格的熔丝？
（4）如果只有额定电流为1.5安，熔断电流为3安的熔丝，如何安装？
常见熔丝规格：(Ie—额定电流 Id—熔断电流)
Ie
1.5
2
2.5
3
3.75
5
6
7.5
10
11
12.5
15
Id
3
4
5
6
7.5
10
12
15
20
22
25
30
九年级物理19.2家庭电路中电流过大的原因同步练习答案
一、选择题
1
2
3
4
5
6
7
8
9
10
11
12
A
C
A
C
B
B
B
B
C
D
A
C
二、填空题
13. （1）短路 （2）总功率
14. 中断
15. 总功率 电流
16. （1）电流 （2）电流过大时，根据Q=I2Rt，电流在导线上产生大量的热量，使导线温度升高，点燃外层的绝缘皮。
17. （1）断路 （2）短路 （3）正常
18. 60 1.8
三、作图题
19.
20.
四、计算题
21. （1）I=0.55A
（2）Q=2.16×107J
（3）6A
（4）将4根额定电流1.5A的熔丝并列拧在一起使用
