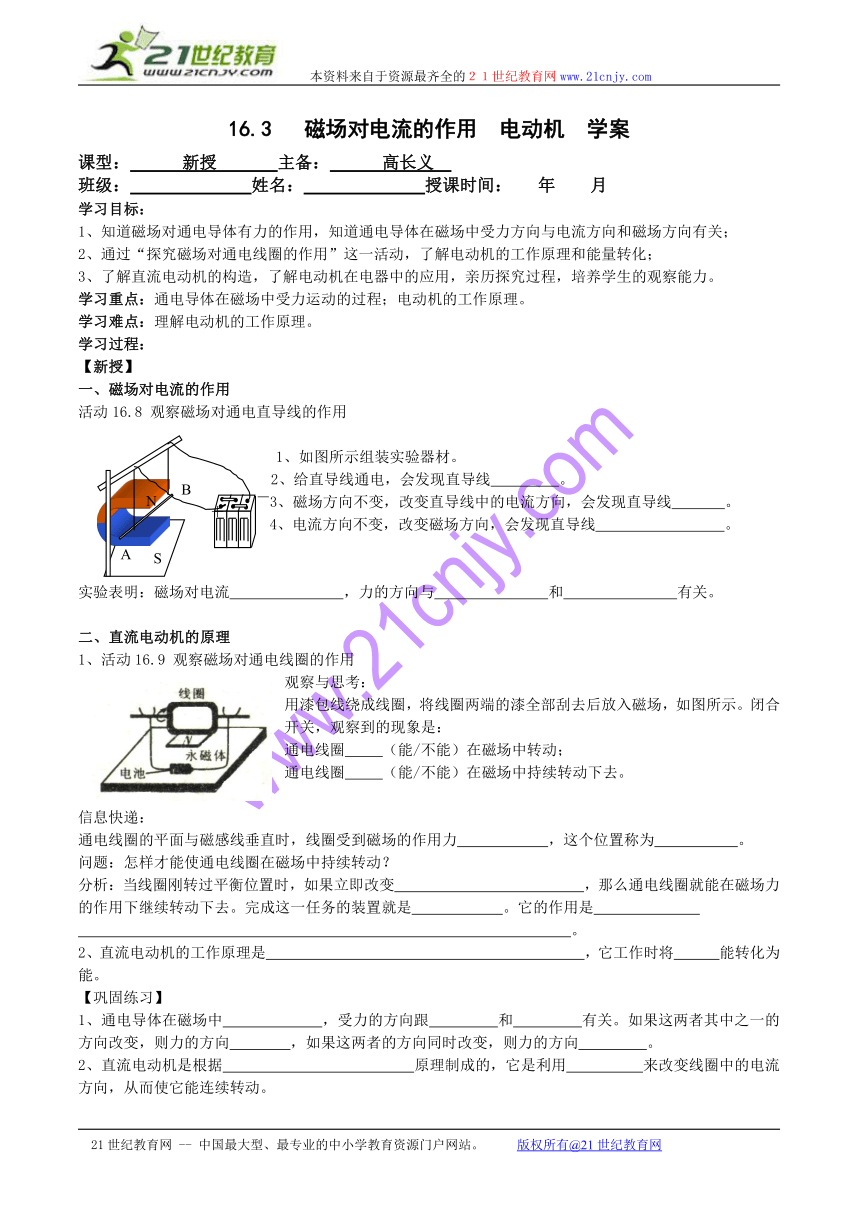

16.3 磁场对电流的作用 电动机 学案
课型： 新授 主备： 高长义
班级： 姓名： 授课时间： 年 月
学习目标：
1、知道磁场对通电导体有力的作用，知道通电导体在磁场中受力方向与电流方向和磁场方向有关；
2、通过“探究磁场对通电线圈的作用”这一活动，了解电动机的工作原理和能量转化；
3、了解直流电动机的构造，了解电动机在电器中的应用，亲历探究过程，培养学生的观察能力。
学习重点：通电导体在磁场中受力运动的过程；电动机的工作原理。
学习难点：理解电动机的工作原理。
学习过程：
【新授】
一、磁场对电流的作用
活动16.8 观察磁场对通电直导线的作用
1、如图所示组装实验器材。
2、给直导线通电，会发现直导线 。
3、磁场方向不变，改变直导线中的电流方向，会发现直导线 。
4、电流方向不变，改变磁场方向，会发现直导线 。
实验表明：磁场对电流 ，力的方向与 和 有关。
二、直流电动机的原理
1、活动16.9 观察磁场对通电线圈的作用
观察与思考：
用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示。闭合开关，观察到的现象是：
通电线圈 （能/不能）在磁场中转动；
通电线圈 （能/不能）在磁场中持续转动下去。
信息快递：
通电线圈的平面与磁感线垂直时，线圈受到磁场的作用力 ，这个位置称为 。
问题：怎样才能使通电线圈在磁场中持续转动？
分析：当线圈刚转过平衡位置时，如果立即改变 ，那么通电线圈就能在磁场力的作用下继续转动下去。完成这一任务的装置就是 。它的作用是
。
2、直流电动机的工作原理是 ，它工作时将 能转化为 能。
【巩固练习】
1、通电导体在磁场中 ，受力的方向跟 和 有关。如果这两者其中之一的方向改变，则力的方向 ，如果这两者的方向同时改变，则力的方向 。
2、直流电动机是根据 原理制成的，它是利用 来改变线圈中的电流方向，从而使它能连续转动。
3、在探究“让线圈转起来”的实验中，线圈能够转动的原因是 　　　　　　　　 ，为了使线圈能持续转动，采取的办法是 　 ；要想使线圈的转动方向与原来的相反，采用 或者 的方法。
4、以下装置中利用磁场对电流的作用的原理制成的是 ( )
A、电磁铁 B、电风扇中的电动机
C、电饭锅 D、电铃
课后练习
1、如图所示，从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一段细软的长导线，试在不断开该导线的情况下，设计两种不同的方法以判断该导线中是否有电流，要求写出所用器材、主要实验步骤及判断导线中是否有电流的方法。
课堂反思
＋
－
N
S
A
B
