人教版高中物理必修1 1.3 位移时间图像14张PPT

课件14张PPT。第一章 运动的描述§1.3补充专题
——位移时间图像 一` 物理中的图像1、图象特点：直观地反映规律一` 物理中的图像2、图象作图步骤（1）建坐标系：
（2）描点：

（3）连线：作图的注意事项：
（1）连线时一定要使线尽可能“平滑”；
（2）连线时应使尽可能多的点落在线上；

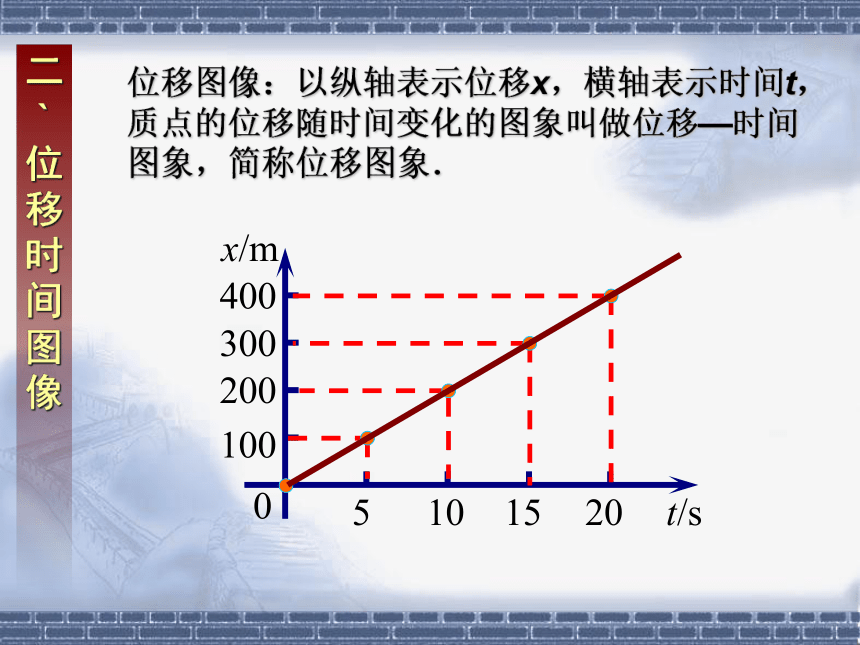

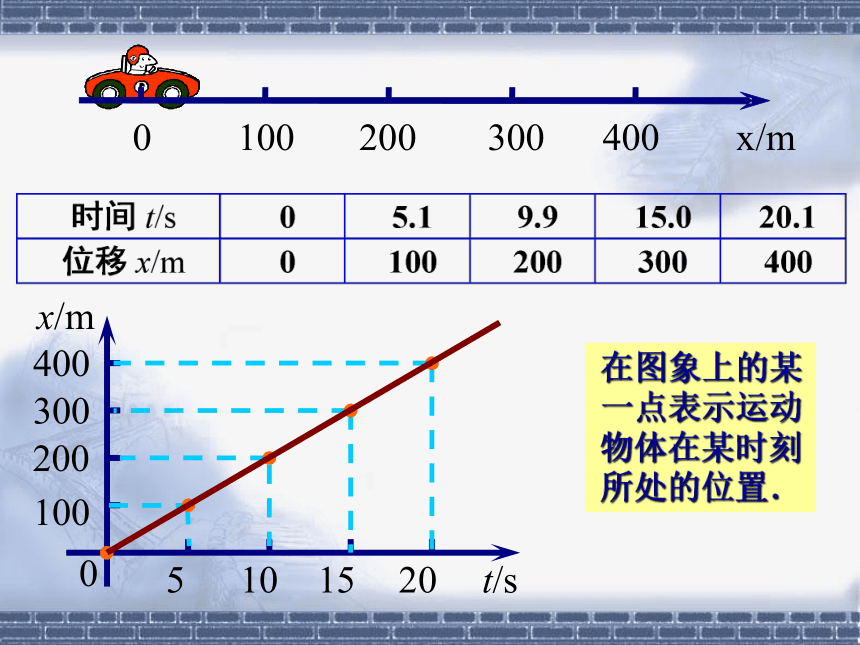

（3）点迹不能太少。位移图像：以纵轴表示位移x，横轴表示时间t，质点的位移随时间变化的图象叫做位移—时间图象，简称位移图象．二 `位移时间图像x/m0100200300400在图象上的某一点表示运动物体在某时刻所处的位置．如图所示，Ⅰ、Ⅱ运动有什么不同？比一比1234匀速直线运动的位移图像是直线；
速度的大小等于直线的斜率的绝对值；
直线斜率为正，向正方向运动；(如1，2，3)
为负，向正方向的反方向运动。（如5）5Ⅰ、Ⅱ的位移图像如图：从图中能知道哪些信息？ 拓展：直线运动还是曲线运动？
运动方向如何？
速度大小如何变化？--速度等于该点切线斜率位移图像只能描述直线运动0 1 2 3 4 5 t/s x/m
30
20
10ABCD（1）图中OA、AB、BC、CD各表示怎样的运动？
（2）第3s末的位置在哪里？ 第4s内的位移多大？
（3）5s内物体的位移和路程分别为多少？
（4）求OA，CD段速度？应用
