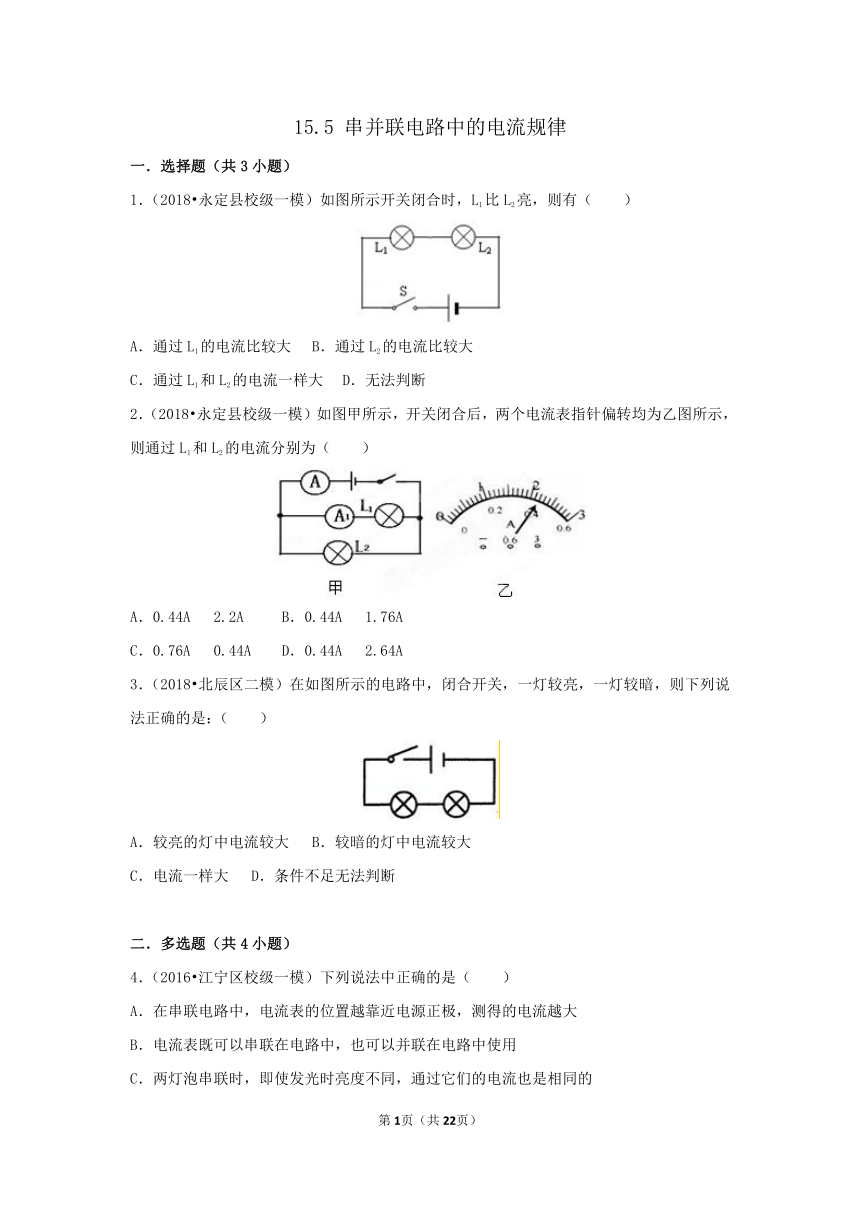

15.5 串并联电路中的电流规律
一.选择题(共3小题)
1.(2018?永定县校级一模)如图所示开关闭合时,L1比L2亮,则有( )
A.通过L1的电流比较大 B.通过L2的电流比较大
C.通过L1和L2的电流一样大 D.无法判断
2.(2018?永定县校级一模)如图甲所示,开关闭合后,两个电流表指针偏转均为乙图所示,则通过L1和L2的电流分别为( )
A.0.44A 2.2A B.0.44A 1.76A
C.0.76A 0.44A D.0.44A 2.64A
3.(2018?北辰区二模)在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是:( )
A.较亮的灯中电流较大 B.较暗的灯中电流较大
C.电流一样大 D.条件不足无法判断
二.多选题(共4小题)
4.(2016?江宁区校级一模)下列说法中正确的是( )
A.在串联电路中,电流表的位置越靠近电源正极,测得的电流越大
B.电流表既可以串联在电路中,也可以并联在电路中使用
C.两灯泡串联时,即使发光时亮度不同,通过它们的电流也是相同的
D.分别用电流表的两个量程测量同一个用电器的电流,测得的示数一定是相同的

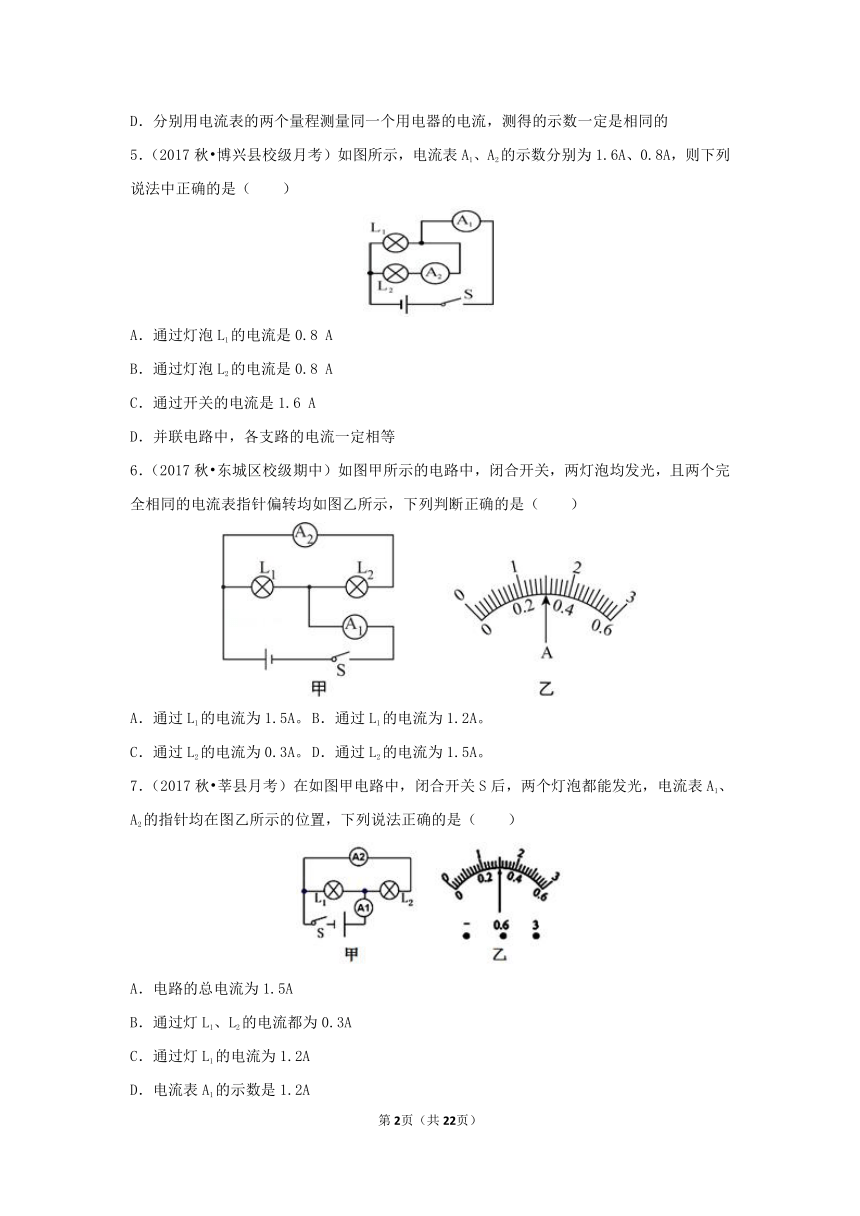

5.(2017秋?博兴县校级月考)如图所示,电流表A1、A2的示数分别为1.6A、0.8A,则下列说法中正确的是( )
A.通过灯泡L1的电流是0.8 A
B.通过灯泡L2的电流是0.8 A
C.通过开关的电流是1.6 A
D.并联电路中,各支路的电流一定相等
6.(2017秋?东城区校级期中)如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,下列判断正确的是( )
A.通过L1的电流为1.5A。 B.通过L1的电流为1.2A。
C.通过L2的电流为0.3A。 D.通过L2的电流为1.5A。
7.(2017秋?莘县月考)在如图甲电路中,闭合开关S后,两个灯泡都能发光,电流表A1、A2的指针均在图乙所示的位置,下列说法正确的是( )
A.电路的总电流为1.5A
B.通过灯L1、L2的电流都为0.3A
C.通过灯L1的电流为1.2A
D.电流表A1的示数是1.2A

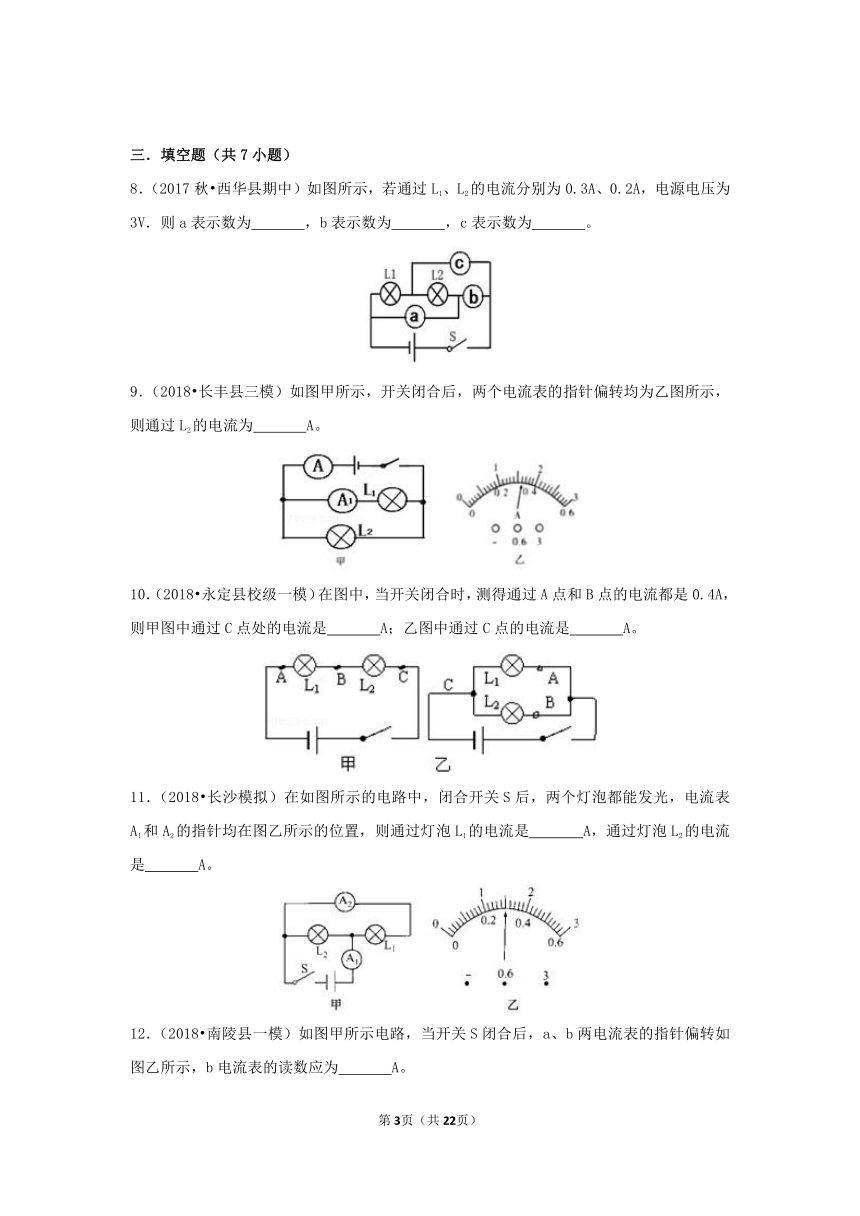

三.填空题(共7小题)
8.(2017秋?西华县期中)如图所示,若通过L1、L2的电流分别为0.3A、0.2A,电源电压为3V.则a表示数为 ,b表示数为 ,c表示数为 。
9.(2018?长丰县三模)如图甲所示,开关闭合后,两个电流表的指针偏转均为乙图所示,则通过L2的电流为 A。
10.(2018?永定县校级一模)在图中,当开关闭合时,测得通过A点和B点的电流都是0.4A,则甲图中通过C点处的电流是 A;乙图中通过C点的电流是 A。
11.(2018?长沙模拟)在如图所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是 A,通过灯泡L2的电流是 A。
12.(2018?南陵县一模)如图甲所示电路,当开关S闭合后,a、b两电流表的指针偏转如图乙所示,b电流表的读数应为 A。

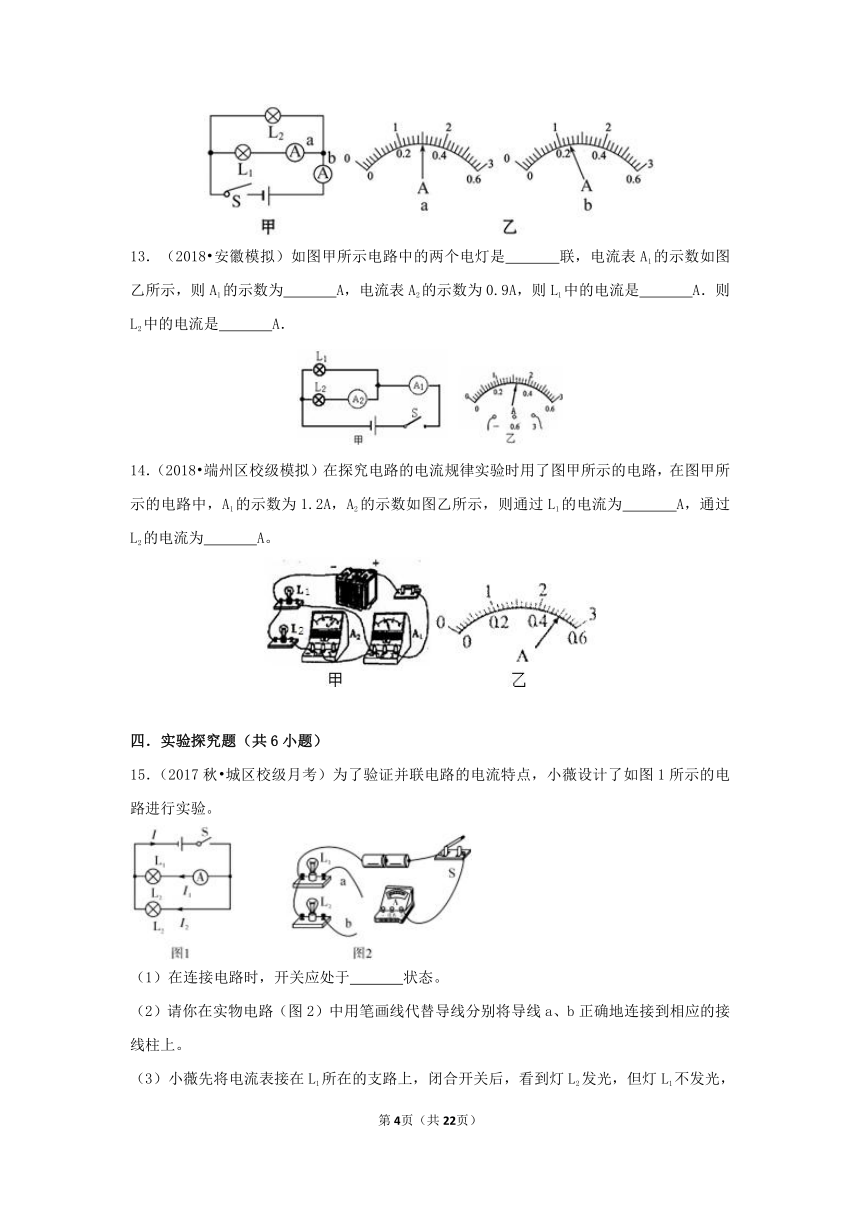

(2018?安徽模拟)如图甲所示电路中的两个电灯是 联,电流表A1的示数如图乙所示,则A1的示数为 A,电流表A2的示数为0.9A,则L1中的电流是 A.则L2中的电流是 A.
14.(2018?端州区校级模拟)在探究电路的电流规律实验时用了图甲所示的电路,在图甲所示的电路中,A1的示数为1.2A,A2的示数如图乙所示,则通过L1的电流为 A,通过L2的电流为 A。
四.实验探究题(共6小题)
15.(2017秋?城区校级月考)为了验证并联电路的电流特点,小薇设计了如图1所示的电路进行实验。
(1)在连接电路时,开关应处于 状态。
(2)请你在实物电路(图2)中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
(3)小薇先将电流表接在L1所在的支路上,闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是: 。

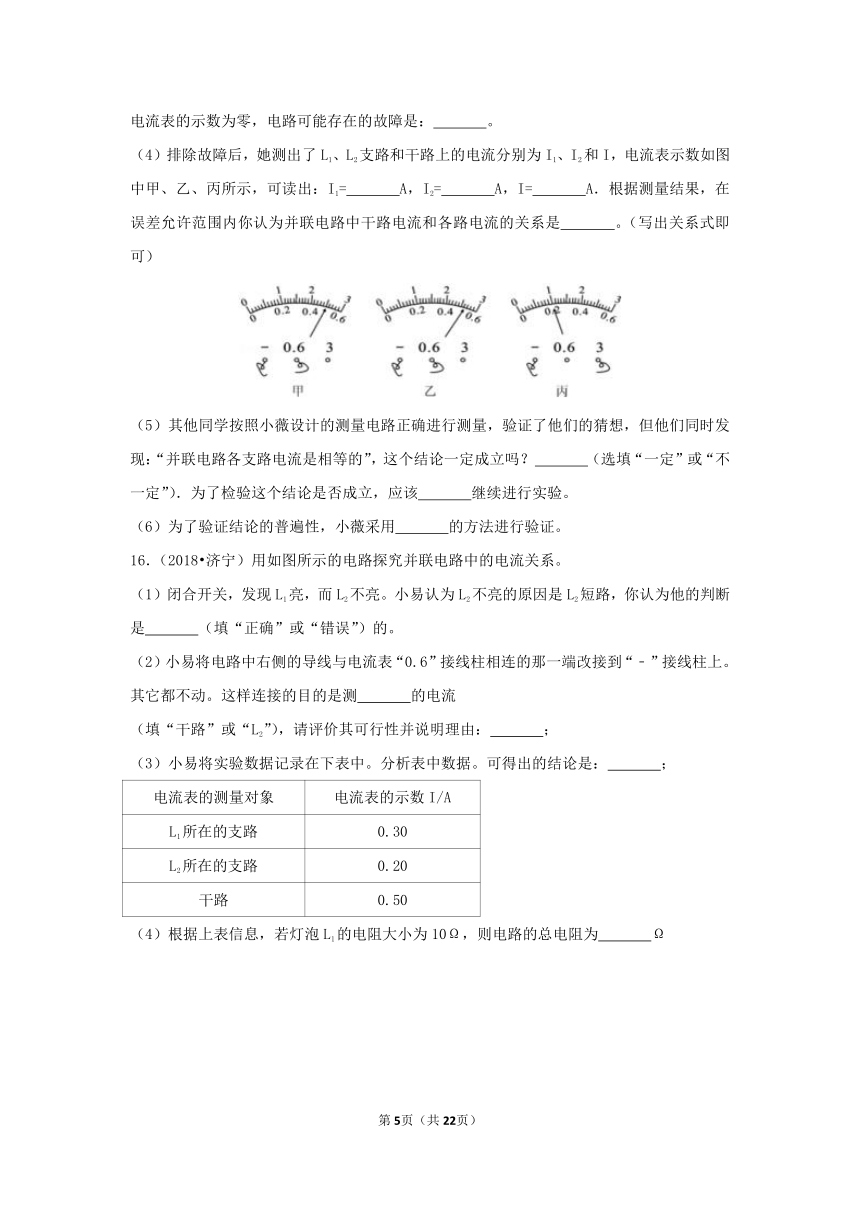

(4)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中甲、乙、丙所示,可读出:I1= A,I2= A,I= A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 。(写出关系式即可)
(5)其他同学按照小薇设计的测量电路正确进行测量,验证了他们的猜想,但他们同时发现:“并联电路各支路电流是相等的”,这个结论一定成立吗? (选填“一定”或“不一定”).为了检验这个结论是否成立,应该 继续进行实验。
(6)为了验证结论的普遍性,小薇采用 的方法进行验证。
16.(2018?济宁)用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是 (填“正确”或“错误”)的。
(2)小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“﹣”接线柱上。其它都不动。这样连接的目的是测 的电流
(填“干路”或“L2”),请评价其可行性并说明理由: ;
(3)小易将实验数据记录在下表中。分析表中数据。可得出的结论是: ;
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
(4)根据上表信息,若灯泡L1的电阻大小为10Ω,则电路的总电阻为 Ω
17.(2016?十堰)为了验证并联电路电流关系,小明设计了如图甲电路进行实验。
(1)实验中,应选两个规格 的小灯泡(选填“相同”或“不相同”)。
(2)小明要测量干路电流,他将电流表串联在甲图中的 (选填“A”、“B”或“C”),接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是 。
18.(2016?河南)小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是 (选填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,测量另外一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是 (选填“A”“B”或“C”)处的电流。
(3)测出A、B、C三处的电流如表所示,由此得出初步结论: (只写表达式).小梅指出:为了得出更普遍的规律,应当进行多次实验。操作方法是: 。
位置
A
B
C
电 流/A
0.30
0.24
0.54
(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
19.(2018?南关区二模)小红同学在探究并联电路的电流关系时,连接的实验电路如图甲所示。
(1)请你改动甲图中一根导线的连接位置,闭合开关S后,使两灯都发光,且电流表都有正常示数。(在需要改动的导线上画“X”,并画出改动后的连线)
(2)电路改动后再闭合开关S,电流表A1和A2的示数分别是0.2A和0.6A,则通过L2的电流大小是 A。
(3)为进一步研究并联电路电压的规律,小红在原电路中增加了一块电压表。闭合开关后,三个电表均有示数,过了一会儿,电路出现了故障,且故障只出现在L1和L2上,若其中一个电表示数变小,另外两个电表示数不变,则故障是 。
20.(2018?武侯区模拟)在“探究串联电路中电流规律”时,小明设计实验如图。把两个灯泡L1、L2串联起来接到如图所示电路中,分别把图中A、B、C各点断开,把电流表接入,第一次测量流过A、B、C三点的电流,看看它们之间有什么关系。换上另外两个小灯泡,第二次测量三点的电流,看看是否还有同样的关系。
如下表是两次测量的记录数据。
A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
0.3A
0.3A
0.3A
第二次测量
0.2A
0.2A
0.2A
分析和论证:
(1)在拆接电路时,开关S必须处于 状态。
(2)小明用电流表测了A点的电流,还没闭合开关,就发现电流表的指针在零刻度的左侧,是 导致的。其他同学发现当开关闭合,同样发现电流表的指针在零刻度的左侧,是 导致的。
(3)结论:串联电路中各处电流 。
一.选择题(共3小题)
1.(2018?永定县校级一模)如图所示开关闭合时,L1比L2亮,则有( )
A.通过L1的电流比较大 B.通过L2的电流比较大
C.通过L1和L2的电流一样大 D.无法判断
【解答】解:由图可知,两灯串联在电路,由串联电路中电流处处相等可知,通过两灯的电流相等。
灯泡的亮度是由其实际功率决定的,由P=I2R可知,两灯亮度不同是因为两灯电阻不同造成的。
故选:C。
2.(2018?永定县校级一模)如图甲所示,开关闭合后,两个电流表指针偏转均为乙图所示,则通过L1和L2的电流分别为( )
A.0.44A 2.2A B.0.44A 1.76A
C.0.76A 0.44A D.0.44A 2.64A
【解答】解:(1)经分析可知,电流表A选择的量程是0~3A,分度值为0.1A,所以电流表A的示数为I=2.2A,即干路电流为2.2A;
电流表A1选择的量程是0~0.6A,分度值是0.02A,所以电流表的示数为I1=0.44A,即通过灯L1的电流为0.44A;
(2)通过灯L2的电流大小为:I2=I﹣I1=2.2A﹣0.44A=1.76A。
故选:B。
3.(2018?北辰区二模)在如图所示的电路中,闭合开关,一灯较亮,一灯较暗,则下列说法正确的是:( )
A.较亮的灯中电流较大 B.较暗的灯中电流较大
C.电流一样大 D.条件不足无法判断
【解答】解:由图可知,两只灯泡的连接方式为串联,所以通过两只灯泡的电流都相等。
故选:C。
二.多选题(共4小题)
4.(2016?江宁区校级一模)下列说法中正确的是( )
A.在串联电路中,电流表的位置越靠近电源正极,测得的电流越大
B.电流表既可以串联在电路中,也可以并联在电路中使用
C.两灯泡串联时,即使发光时亮度不同,通过它们的电流也是相同的
D.分别用电流表的两个量程测量同一个用电器的电流,测得的示数一定是相同的
【解答】解:A、流过串联电路的电流相等,电流表所测电流的大小与电流表在串联电路中的位置无关,故A错误;
B、电流表串联在电路中测电路电流,电流表内阻很小,不能并联在电路中,否则会使电路短路,故B错误;
C、串联电路的电流处处相等,两灯泡串联时,即使发光时亮度不同,通过它们的电流也是相同的,故C正确;
D、分别用电流表的两个量程测量同一个用电器的电流,用电器电流不变,由于电流表量程不同,电流表的指针位置不同,但电流表的示数是相同的,故D正确。
故选:CD。
5.(2017秋?博兴县校级月考)如图所示,电流表A1、A2的示数分别为1.6A、0.8A,则下列说法中正确的是( )
A.通过灯泡L1的电流是0.8 A
B.通过灯泡L2的电流是0.8 A
C.通过开关的电流是1.6 A
D.并联电路中,各支路的电流一定相等
【解答】解:A、由电路图可知,两灯泡并联,电流表A2测灯L2所在支路电流,电流表A1测干路电流;
因为并联电路中,干路电流等于各支路电流之和,所以通过灯泡L1的电流为1.6A﹣0.8A=0.8A;故A正确;
B、电流表A2测灯L2所在支路电流,所以通过灯泡L2的电流是0.8A;故B正确;
C、因为开关在干路中,因此通过开关的电流为1.6A,故C正确;
D、并联电路中,干路电流等于各支路电流之和,各支路电流不一定相等,故D错误。
故选:ABC。
6.(2017秋?东城区校级期中)如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,下列判断正确的是( )
A.通过L1的电流为1.5A。 B.通过L1的电流为1.2A。
C.通过L2的电流为0.3A。 D.通过L2的电流为1.5A。
【解答】解:由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L2支路电流,
因并联电路中干路电流等于各支路电流之和,且两个电流表的指针在同一个位置,
所以干路电流表A1的量程为0~3A,分度值为0.1A,示数I=1.5A,
L2支路电流表A2的量程为0~0.6A,分度值为0.02A,示数I2=0.3A,即L2的电流为0.3A,
则通过L1的电流:I1=I﹣I2=1.5A﹣0.3A=1.2A。
故选:BC。
7.(2017秋?莘县月考)在如图甲电路中,闭合开关S后,两个灯泡都能发光,电流表A1、A2的指针均在图乙所示的位置,下列说法正确的是( )
A.电路的总电流为1.5A
B.通过灯L1、L2的电流都为0.3A
C.通过灯L1的电流为1.2A
D.电流表A1的示数是1.2A
【解答】解:
由图甲可知,两灯并联,两电流表A1和A2分别测量的是干路和支路电流,
并联电路中干路电流等于各支路电流之和,所以由于干路电流大于支路电流,A1测量干路电流,故A1选用的是大量程,由b图可知干路电流为I=1.5A,故A正确、D错误;
A2测量通过灯泡L2的电流,故A2选择的是小量程,所以L2的电流为I2=0.3A;
由并联电路电流的规律I=I1+I2可得,通过灯L1的电流:I1=I﹣I2=1.5A﹣0.3A=1.2A.故C正确,B错误。
故选:AC。
三.填空题(共7小题)
8.(2017秋?西华县期中)如图所示,若通过L1、L2的电流分别为0.3A、0.2A,电源电压为3V.则a表示数为 0.2A ,b表示数为 3V ,c表示数为 0.5A 。
【解答】解:由于两个电灯中间已经接在一起,L1的左端与电源正极相连了,则两个电灯中间应通过电流表接到电源的负极,故c表为电流表,L2的右端应接到电源的正极,故a表应是电流表,则b表只能是电压表了;
并联电路中,干路中的电流等于支路电流的和;a测量的是L2的电流,则示数为0.2A;c测量的是总电流为,为0.3A+0.2A=0.5A;b测量的是各支路两端的电压,也是电源电压,为3V。
故答案为:0.2A;3V;0.5A。
9.(2018?长丰县三模)如图甲所示,开关闭合后,两个电流表的指针偏转均为乙图所示,则通过L2的电流为 1.28 A。
【解答】解:
经分析可知,电流表A选择的量程是0~3A,分度值为0.1A,所以电流表A的示数为I=1.6A,即干路电流为1.6A;
电流表A1选择的量程是0~0.6A,分度值是0.02A,所以电流表的示数为I1=0.32A,即通过灯L1的电流为0.32A;
所以通过灯L2的电流大小为:I2=I﹣I1=1.6A﹣0.32A=1.28A。
故答案为:1.28。
10.(2018?永定县校级一模)在图中,当开关闭合时,测得通过A点和B点的电流都是0.4A,则甲图中通过C点处的电流是 0.4 A;乙图中通过C点的电流是 0.8 A。
【解答】解:由图甲可知:两只灯泡的串联关系;
根据根据串联电路中各处的电流都相等可知:
IC=IA=IB;
又知:IA=IB=0.4A;
∴C点处的电流是0.4A。
由图乙可知:两只灯泡是并联关系;
根据并联电路中总电流等于各支路电流的和可得:
IC=IA+IB;
又知:IA=IB=0.4A;
∴IC=0.4A+0.4A=0.8A。
故答案为:0.4;0.8。
11.(2018?长沙模拟)在如图所示的电路中,闭合开关S后,两个灯泡都能发光,电流表A1和A2的指针均在图乙所示的位置,则通过灯泡L1的电流是 0.3 A,通过灯泡L2的电流是 1.2 A。
【解答】解:
由图可知,两灯并联,电流表A1测量干路电流,电流表A2测量通过L1的电流;
因为并联电路中干路电流大于任一支路的电流,且电流表A1A2的指针位置相同,
所以,电流表A1选用大量程,由图乙可知电流表A1的示数是1.5A,即电路的总电流I=1.5A;
电流表A2选用小量程,则通过灯L1的电流为I1=0.3A;
因为I=I1+I2,
所以,通过灯L2的电流I2=I﹣I1=1.5A﹣0.3A=1.2A。
故答案为:0.3;1.2。
12.(2018?南陵县一模)如图甲所示电路,当开关S闭合后,a、b两电流表的指针偏转如图乙所示,b电流表的读数应为 1.2 A。
【解答】解:由电路图可知,两灯泡并联,电流表a测L1支路的电流,电流表b测干路电流,
因为并联电路中干路电流等于各支路电流之和,且b电流表指针的偏转角小于a电流表指针的偏转角,
所以b电流表的量程为0~3A,分度值为0.1A,示数为1.2A。
故答案为:1.2。
13.(2018?安徽模拟)如图甲所示电路中的两个电灯是 并 联,电流表A1的示数如图乙所示,则A1的示数为 1.6 A,电流表A2的示数为0.9A,则L1中的电流是 0.7 A.则L2中的电流是 0.9 A.
【解答】解:根据电路图可知,灯L1和L2并联,电流表A1测通过干路的电流,电流表A2测通过灯L2的电流;
根据图乙可知,电流表A1的量程为0~3A,分度值为0.1A,示数为1.6A;
由于电流表A2测通过灯L2的电流,所以L2中的电流为0.9A;
由于并联电路中干路电流等于各支路电流之和,所以L1中的电流为1.6A﹣0.9A=0.7A。
故答案为:并;1.6;0.7;0.9。
14.(2018?端州区校级模拟)在探究电路的电流规律实验时用了图甲所示的电路,在图甲所示的电路中,A1的示数为1.2A,A2的示数如图乙所示,则通过L1的电流为 0.7 A,通过L2的电流为 0.5 A。
【解答】解:由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L2支路的电流,
由图乙可知,电流表A2的量程为0~0.6A时,分度值为0.02A,通过L2的电流I2=0.5A,
电流表A2的量程为0~3A时,分度值为0.1A,通过L2的电流I2′=2.5A,
因并联电路中干路电流等于各支路电流之和,且电流表A1的示数I=1.2A,
所以,通过L2的电流应为0.5A,
则通过L1的电流I1=I﹣I2=1.2A﹣0.5A=0.7A。
故答案为:0.7;0.5。
四.实验探究题(共6小题)
15.(2017秋?城区校级月考)为了验证并联电路的电流特点,小薇设计了如图1所示的电路进行实验。
(1)在连接电路时,开关应处于 断开 状态。
(2)请你在实物电路(图2)中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
(3)小薇先将电流表接在L1所在的支路上,闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是: L1或电流表断路 。
(4)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中甲、乙、丙所示,可读出:I1= 0.5 A,I2= 0.52 A,I= 1 A.根据测量结果,在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 I=I1+I2 。(写出关系式即可)
(5)其他同学按照小薇设计的测量电路正确进行测量,验证了他们的猜想,但他们同时发现:“并联电路各支路电流是相等的”,这个结论一定成立吗? 不一定 (选填“一定”或“不一定”).为了检验这个结论是否成立,应该 用规格不同的灯泡替换L1或L2 继续进行实验。
(6)为了验证结论的普遍性,小薇采用 更换不同规格的灯泡或改变电源电压进行多次实验 的方法进行验证。
【解答】解:(1)在连接电路时,开关应处于断开状态。
(2)根据电路图连接实物电路图,实物电路图如图所示:
(3)将电流表接在L1所在的支路上,灯L1不发光,可能是该灯泡短路或断路造成的,电流表的示数为零,说明该支路存在断路,则电路故障是灯L1或电流表断路。
(4)由图甲所示可知,电流表量程为0~0.6A,分度值为0.02A,所示为I1=0.5A;由图乙所示可知,电流表量程为0~0.6A,分度值为0.02A,所示为I2=0.52A;由图丙所示可知,电流表量程为0~3A,分度值为0.1A,所示为I=1A;在误差允许范围内,有I=I1+I2。
(5)并联电路干路电流等于各支路电流之和,但各支路电流不一定相等;并联各支路电流是相等的,这个结论不一定成立;为了检验这个结论是否成立,应该换用不同规格的灯泡继续进行实验;
(6)为了验证结论的普遍性,可以更换不同规格的灯泡或改变电源电压进行多次实验,测出多组实验数据。
故答案为:
(1)断开;(2)如图所示;(3)L1或电流表断路;(4)0.5;0.52;1;I=I1+I2;(5)不一定;换用不同规格的灯泡;(6)更换不同规格的灯泡或改变电源电压进行多次实验。
16.(2018?济宁)用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关,发现L1亮,而L2不亮。小易认为L2不亮的原因是L2短路,你认为他的判断是 错误 (填“正确”或“错误”)的。
(2)小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“﹣”接线柱上。其它都不动。这样连接的目的是测 L2 的电流
(填“干路”或“L2”),请评价其可行性并说明理由: 电流表的正负接线柱接反了 ;
(3)小易将实验数据记录在下表中。分析表中数据。可得出的结论是: 并联电路中干路电流等于各支路电流的和 ;
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
(4)根据上表信息,若灯泡L1的电阻大小为10Ω,则电路的总电阻为 6 Ω
【解答】解:(1)并联电路灯泡一个亮一个不亮,不亮的灯泡一定不是短路,若短路,两个灯泡会同时短路,都不发光,故障为灯泡L2断路,故他的判断错误;
(2)当将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“﹣”接线柱上。其它都不动,这时电流表与灯泡L2串联,测量灯泡L2的电流,但这样做电流表的正负接线柱接反了,故不可行;
(3)由表中数据知:I=I1+I2,故可以得出:并联电路中干路电流等于各支路电流的和;
(4)根据表格数据I1=0.30A,R1=10Ω,
灯泡L1两端的电压:U1=I1R1=0.30A×10Ω=3V,
根据并联电路各支路电压相同,且等于电源电压知U=U1=3V,
则电路的总电阻:R===6Ω。
故答案为:(1)错误;(2)L2;电流表的正负接线柱接反了;(3)并联电路中干路电流等于各支路电流的和;(4)6。
17.(2016?十堰)为了验证并联电路电流关系,小明设计了如图甲电路进行实验。
(1)实验中,应选两个规格 不相同 的小灯泡(选填“相同”或“不相同”)。
(2)小明要测量干路电流,他将电流表串联在甲图中的 C (选填“A”、“B”或“C”),接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是 正负接线柱接反了 。
【解答】解:(1)为了得到并联电路电流关系的普遍结论,实验中应该选用两只不同规格的灯泡实验;
(2)要测量干路电流,他将电流表串联在甲图中的C处,接入电流表后闭合开关,看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是正负接线柱接反了。
故答案为:(1)不相同;
(2)C;正负接线柱接反了。
18.(2016?河南)小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是 C (选填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,测量另外一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是 A或B (选填“A”“B”或“C”)处的电流。
(3)测出A、B、C三处的电流如表所示,由此得出初步结论: IC=IA+IB (只写表达式).小梅指出:为了得出更普遍的规律,应当进行多次实验。操作方法是: 换上规格不同的灯泡多次实验 。
位置
A
B
C
电 流/A
0.30
0.24
0.54
(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
【解答】解:(1)电流表在干路上测量干路的电流,即C点的电流;
(2)让电流表测量另一处的电流,也就是测量支路的电流,左图测量的是A点的电流,右图测量的是B点的电流,电路连接如图所示:
(3)并联电路中,干路电流等于各支路电流的和,即IC=IA+IB,为得出普遍结论,实验时应采用不同规格的灯泡进行多次实验;
(4)在不更换电流表位置的情况下,在支路上各接一个开关即可完成实验要求即,电路如图所示:
故答案为:(1)C;(2)电路连接如上图:A或B;(3)IC=IA+IB;换上规格不同的灯泡多次实验;(4)电路图如上图所示:
19.(2018?南关区二模)小红同学在探究并联电路的电流关系时,连接的实验电路如图甲所示。
(1)请你改动甲图中一根导线的连接位置,闭合开关S后,使两灯都发光,且电流表都有正常示数。(在需要改动的导线上画“X”,并画出改动后的连线)
(2)电路改动后再闭合开关S,电流表A1和A2的示数分别是0.2A和0.6A,则通过L2的电流大小是 0.4 A。
(3)为进一步研究并联电路电压的规律,小红在原电路中增加了一块电压表。闭合开关后,三个电表均有示数,过了一会儿,电路出现了故障,且故障只出现在L1和L2上,若其中一个电表示数变小,另外两个电表示数不变,则故障是 L2断路 。
【解答】解:(1)原电路中,灯L1和电流表A1短路,改正后,电流表A2测总电流,电流表A1测通过L1的电流;如下所示:
(2)根据并联电路电流的规律,通过通过L2的电流大小是:0.6A﹣0.2A=0.4A;
(3)图乙中,两灯并联,电压表测电源电压,且故障只出现在L1和L2上,灯不能短路,否则造成电源和电流表短路:
若L2断路,根据并联电路各支路互不影响,通过L1的电流不变,电压表示数不变,根据并联电路电流的规律,通过A2的示数变小,符合题意;
若L1断路,A1示数变小(为0),电压表示数不变,根据并联电路电流的规律,通过A2的示数变小,不符合题意,故若其中一个电表示数变小,另外两个电表示数不变,则故障是L2断路。
故答案为:(1)如上图所示; (2)0.4; (3)L2断路。
20.(2018?武侯区模拟)在“探究串联电路中电流规律”时,小明设计实验如图。把两个灯泡L1、L2串联起来接到如图所示电路中,分别把图中A、B、C各点断开,把电流表接入,第一次测量流过A、B、C三点的电流,看看它们之间有什么关系。换上另外两个小灯泡,第二次测量三点的电流,看看是否还有同样的关系。
如下表是两次测量的记录数据。
A点的电流IA
B点的电流IB
C点的电流IC
第一次测量
0.3A
0.3A
0.3A
第二次测量
0.2A
0.2A
0.2A
分析和论证:
(1)在拆接电路时,开关S必须处于 断开 状态。
(2)小明用电流表测了A点的电流,还没闭合开关,就发现电流表的指针在零刻度的左侧,是 未对电流表调零 导致的。其他同学发现当开关闭合,同样发现电流表的指针在零刻度的左侧,是 电流表的正负接线柱接反了 导致的。
(3)结论:串联电路中各处电流 相等 。
